Некоторые клиенты не знают, как подключить/настроить устройства OBDSTAR ECU Master/X300 Classic G3/DC706 для выполнения разблокировки ECU на скамье для BMW MD1/MG1 с июня 2020 года.
Вот подсказка.
Для OBDSTAR ECU Master
Метод 1: Подключение через ECM-003

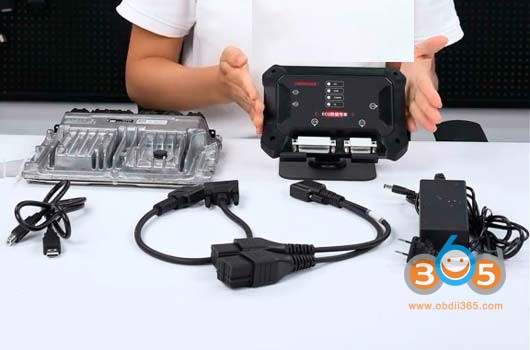

Используемые инструменты:
- OBDSTAR ECU Master
- BMW скамейный адаптер ECM-003
- Скамейный кабель DV1
- USB-кабель
- Источник питания
Инструкция по подключению

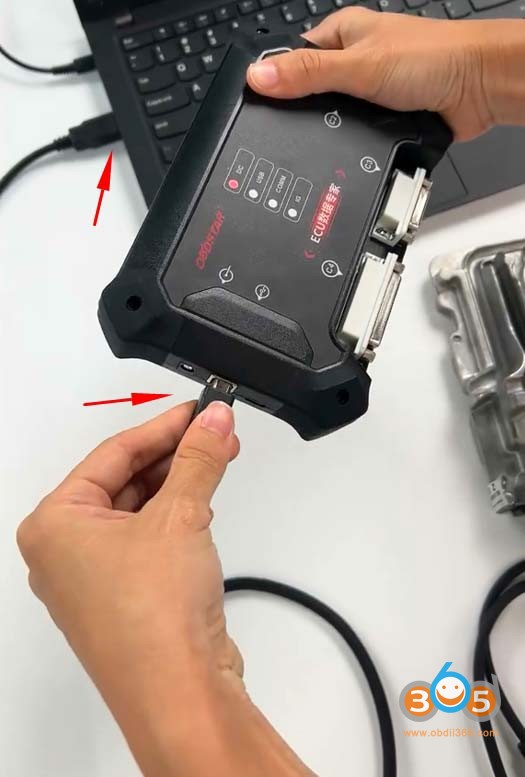

Подключите ECU Master к ПК через USB-кабель.

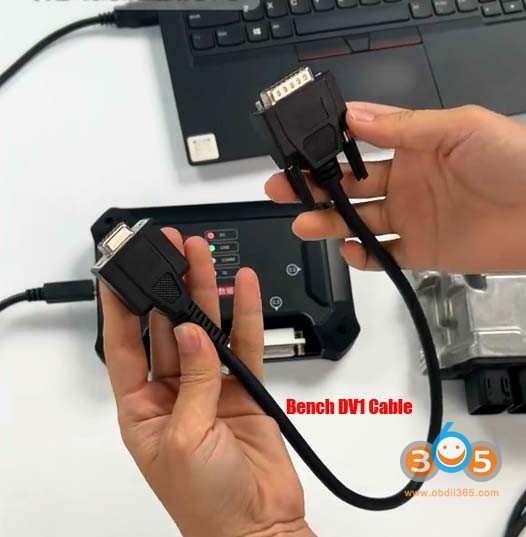

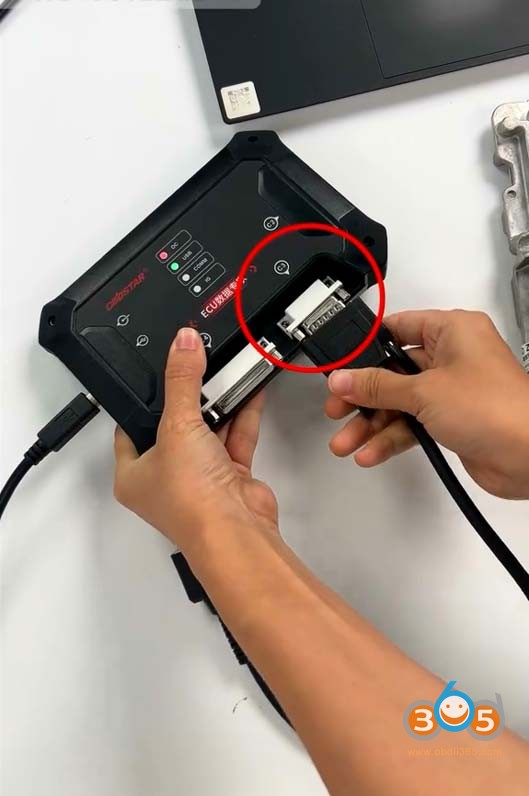

Подключите скамейный кабель DV1 к разъему C3 устройства ECU Master.

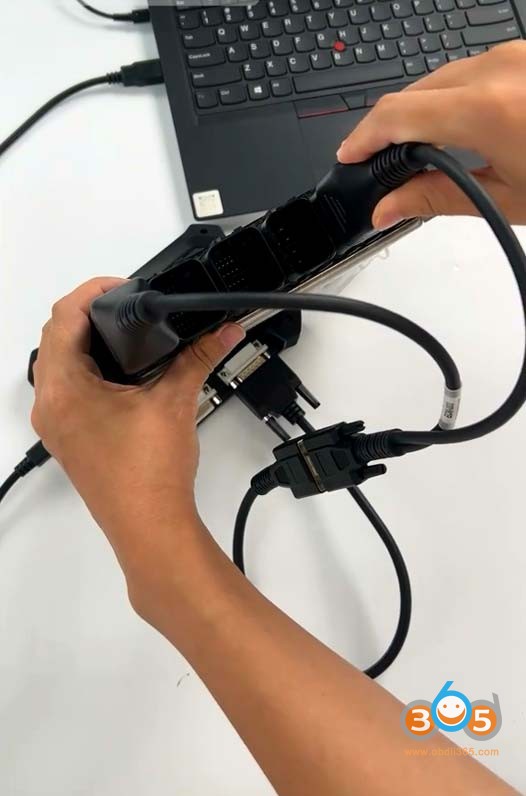

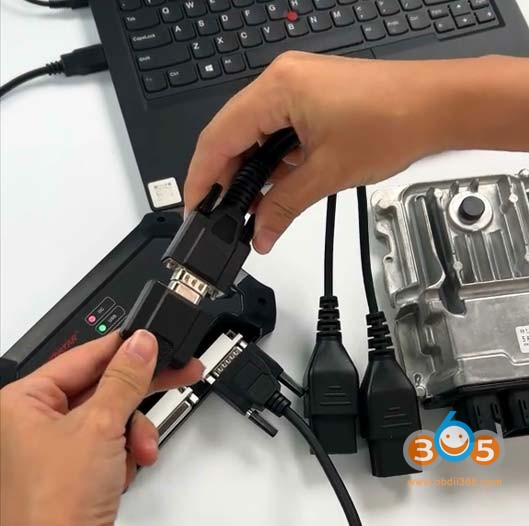

Подключите другую сторону скамейного кабеля DV1 к адаптеру ECM003.
Подключите адаптер ECM-003 к ECU.

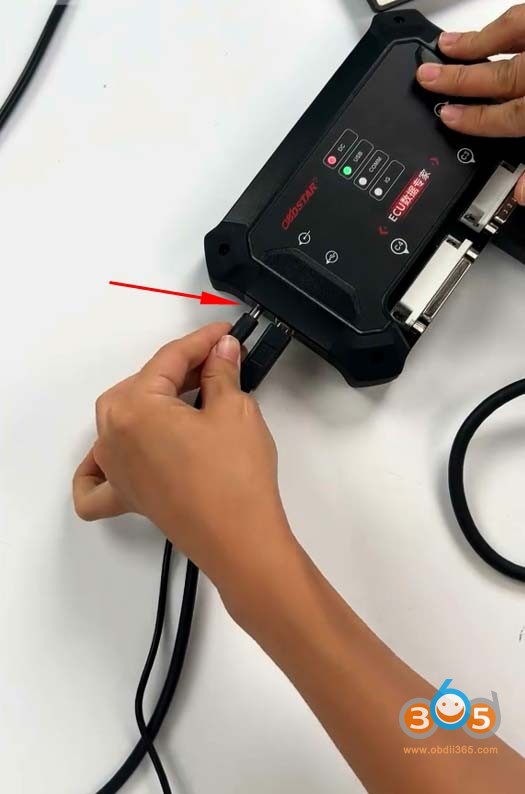

Подключите источник питания к ECU Master.
Готово к разблокировке, чтению и записи ECU с помощью ECU Master.
Метод 2: Подключение через переходной кабель

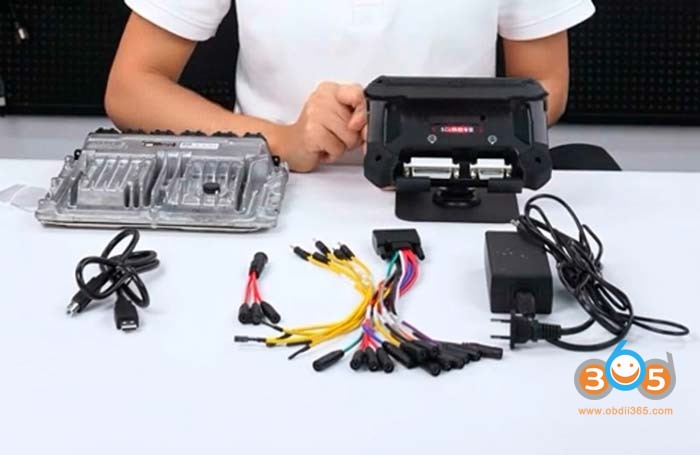

Используемые инструменты:
- OBDSTAR ECU Master
- Переходной кабель 3 в 1
- Скамейный переходной кабель
- USB-кабель
- Источник питания
Инструкция по подключению
Подключите ECU Master к ПК через USB-кабель.

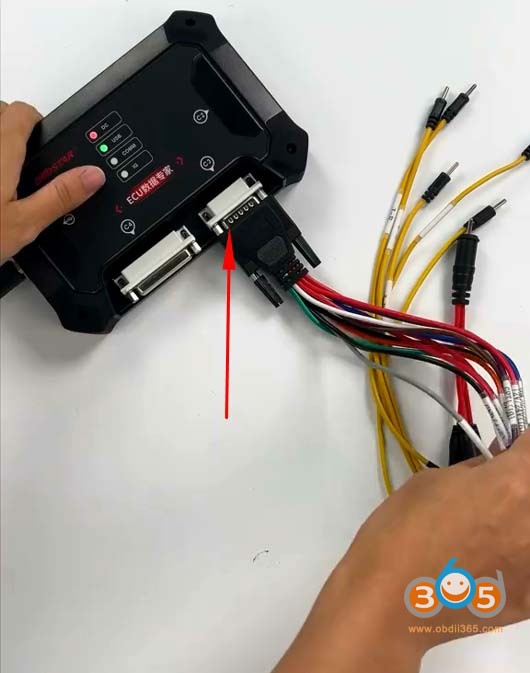

Подключите скамейный переходной кабель к разъему C3 устройства ECU Master.

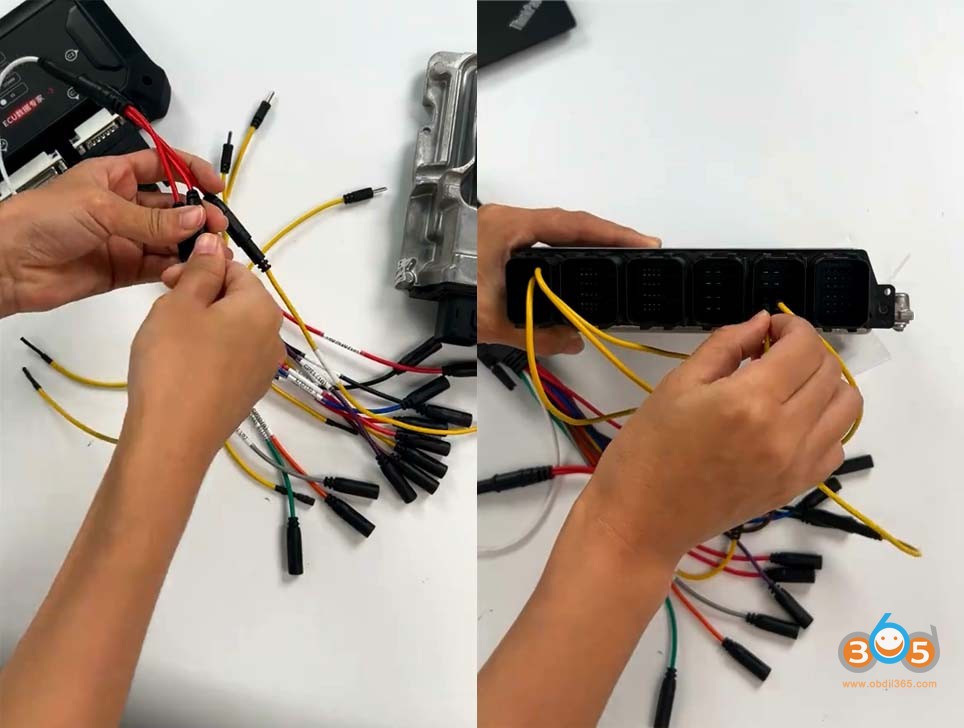

Подключите переходной кабель к ECU согласно схеме проводки.
/>
Подключите источник питания к ECU Master.
Готово к разблокировке, чтению и записи ECU с помощью ECU Master.
Для OBDSTAR G3/DC706
G3 и DC706 используют одинаковый метод подключения.
Метод 1: Подключение с помощью адаптера для скамьи

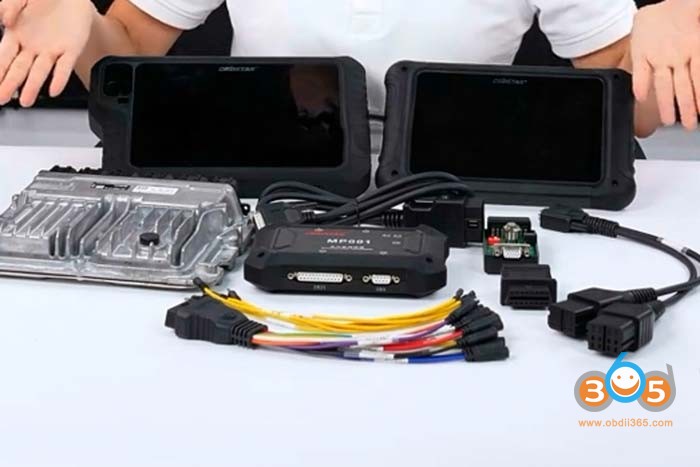

Используемые инструменты:
- G3/DC706
- Основной кабель
- Программатор MP001
- Конвертер V2 или адаптер P004
- Уникальный адаптер ECM-003 для скамьи
- стабилизатор напряжения
Руководство по подключению
Подключите G3 или DC706 к программатору MP001 через основной кабель.

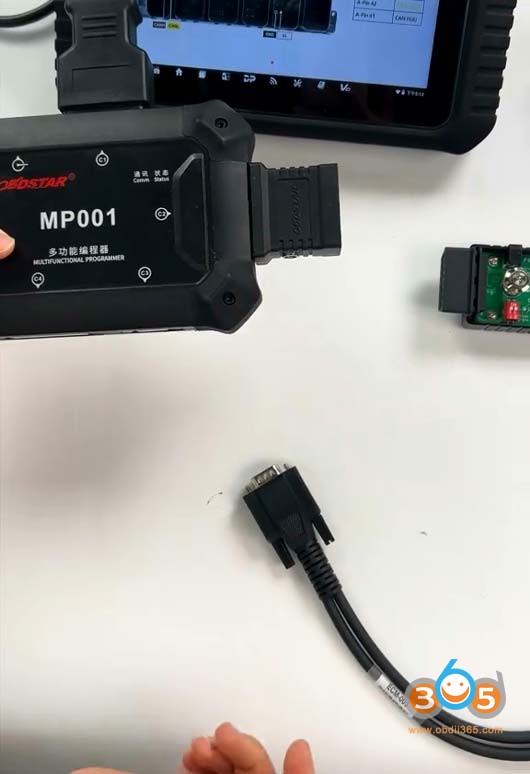

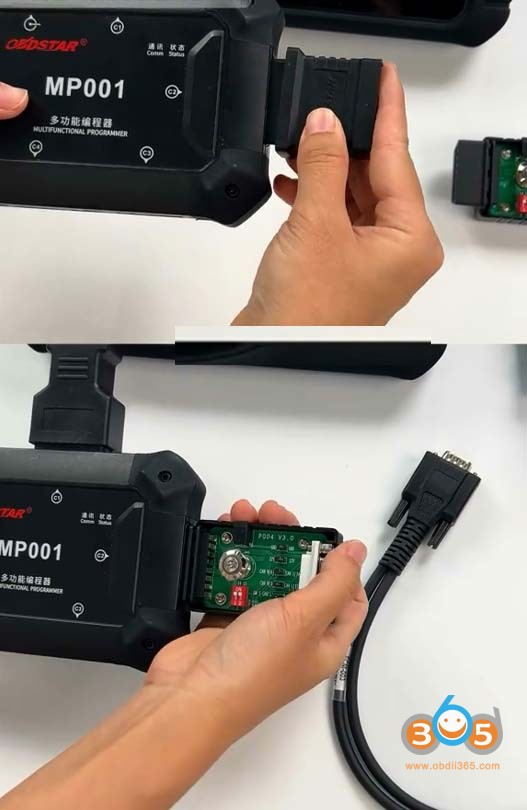

Подключите конвертер V2 или адаптер P004 к C2-разъему программатора MP001.

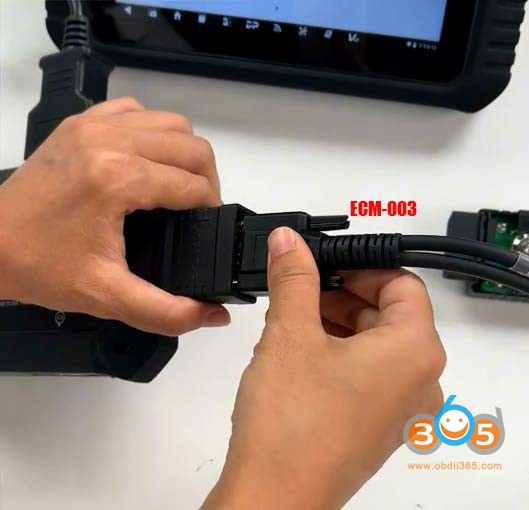

Подключите адаптер ECM-003 к конвертеру V2 или адаптеру P004.

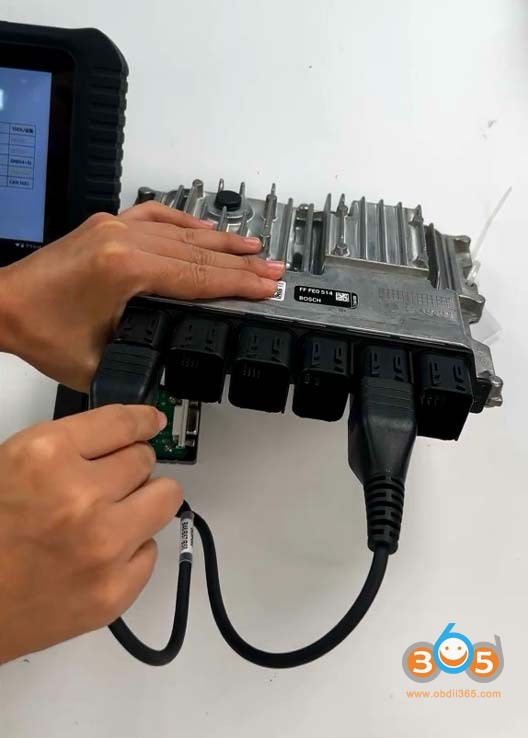

Подключите адаптер ECM-003 к ECU.

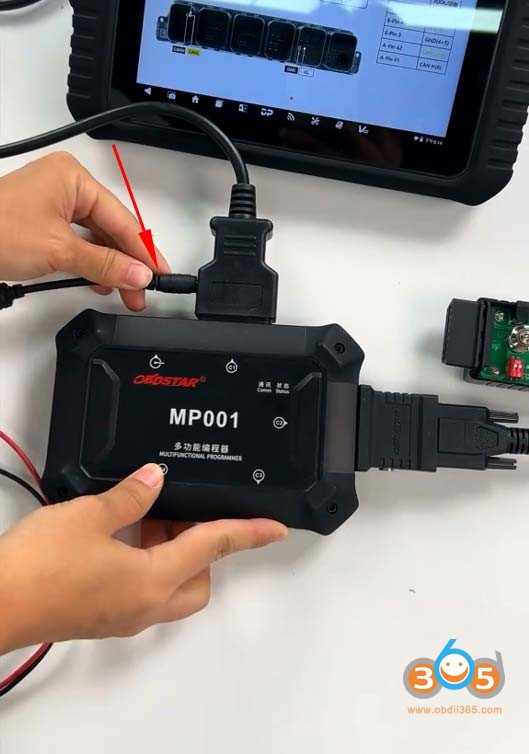

Подключите источник питания/стабилизатор напряжения к основному кабелю.
Готово к разблокировке ECU в режиме скамьи.
Метод 2: Подключение с помощью переходного кабеля

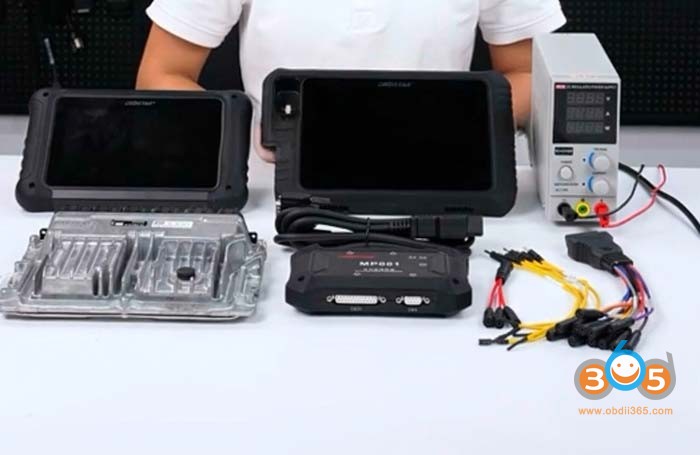

Используемые инструменты:
- G3/DC706
- Основной кабель
- Программатор MP001
- Переходной кабель 3 в 1
- Переходной кабель для скамьи
- стабилизатор напряжения
Руководство по подключению:
Подключите G3 или DC706 к программатору MP001 через основной кабель.

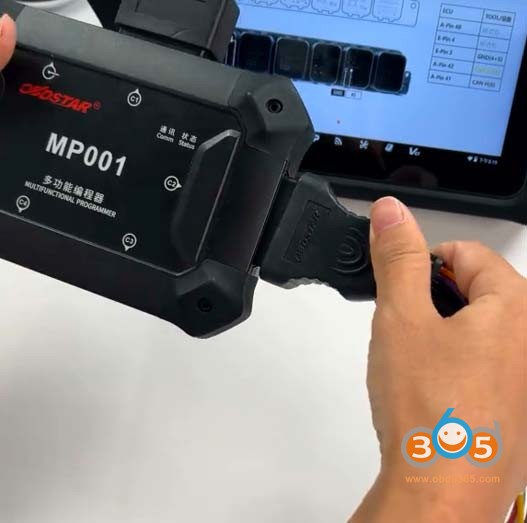

Подключите переходной кабель к C2-разъему программатора MP001.

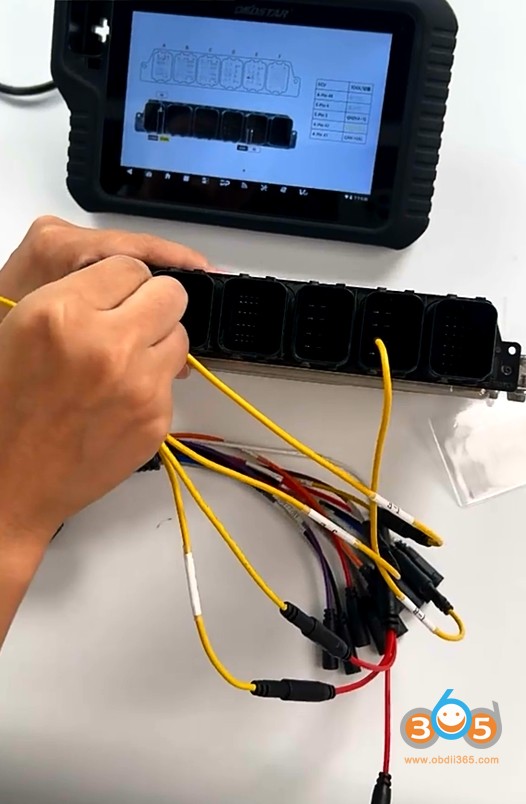

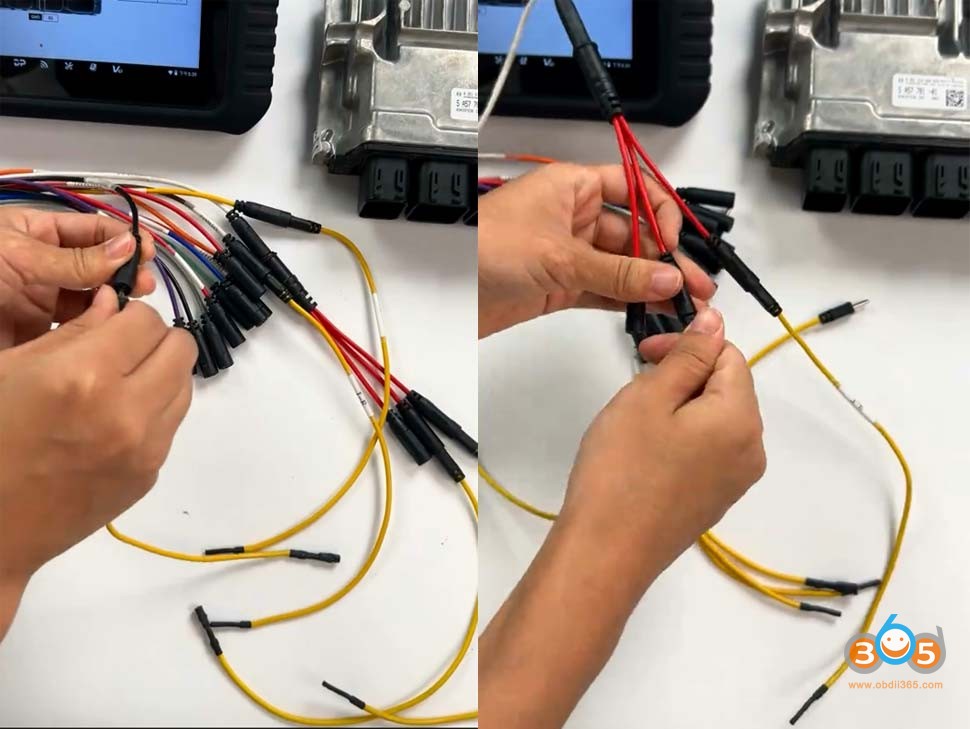

Подключите переходной кабель к ECU согласно схеме проводки.
Подключите источник питания/стабилизатор напряжения к основному кабелю.
Готовы разблокировать, считать и записать ECU в режиме скамьи.
