Проблема

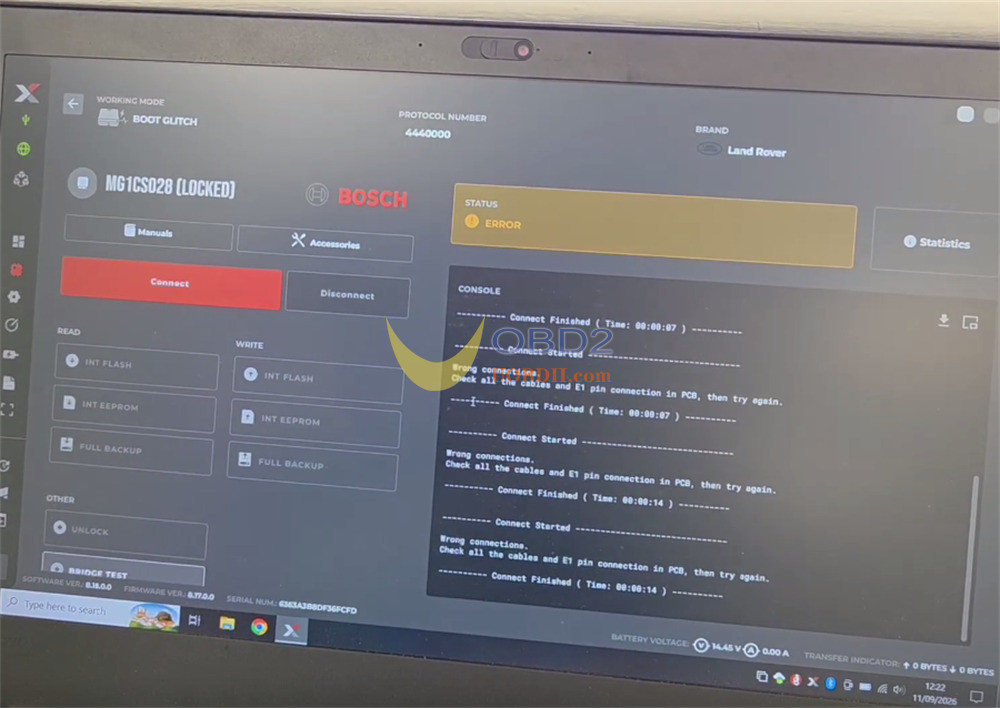

Во время разблокировки boot glitch на ECU Bosch MG1CS028 от Land Rover Defender P400, Flex ECU programmer может мгновенно отключиться от USB-порта ПК и запросить сброс зажигания. Эта проблема возникает из-за несоответствия распиновки заземления на определённых аппаратных ревизиях ECU и неправильного сопротивления линии glitch.
Анализ первопричины
- Короткое замыкание через контакт GND:Стандартная распиновка Flex размещает чёрный провод GND во вторичном слоте разъёма. На некоторых аппаратных ревизиях MG1CS028 это вызывает короткое замыкание, вынуждая инструмент Flex запускать аппаратное отключение USB.
- Слабый контроль сигнала:Стандартный одиночный резистор на 2,2 Ом на линии glitch-пробника обеспечивает недостаточное демпфирование сигнала для достижения стабильного импульса разблокировки.
Пошаговое решение

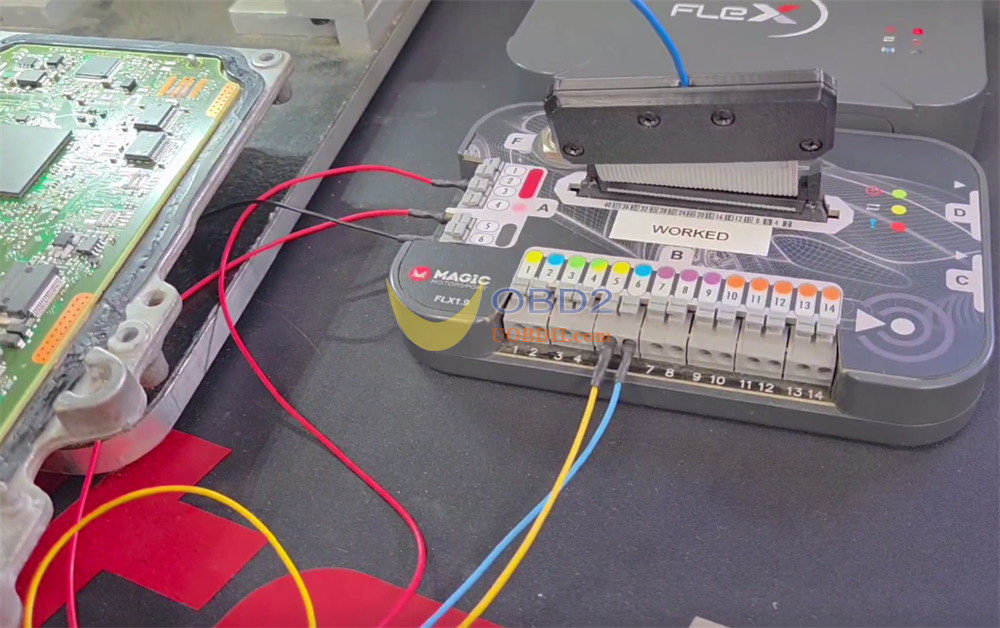

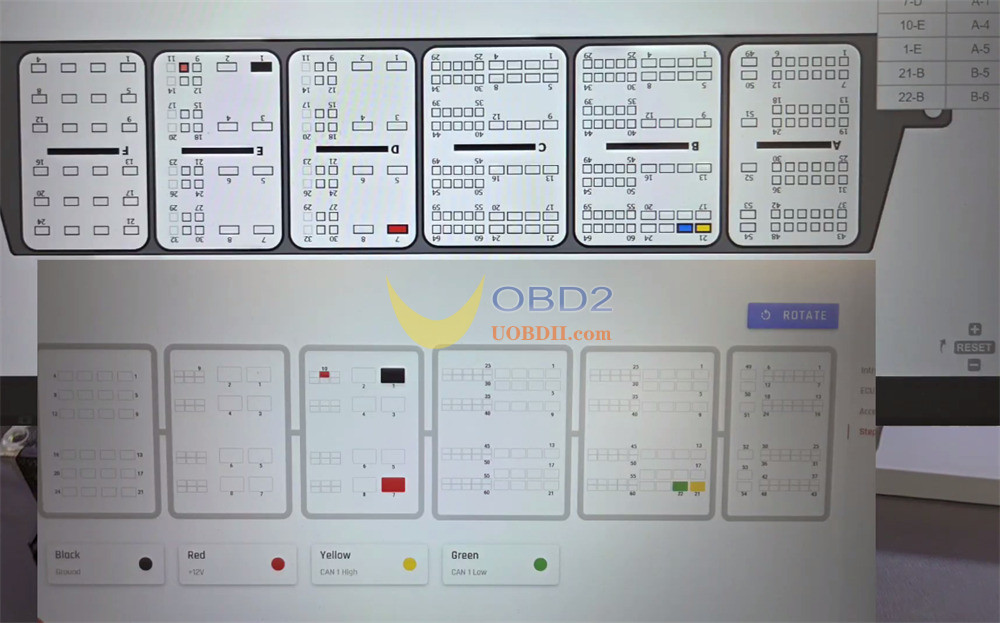

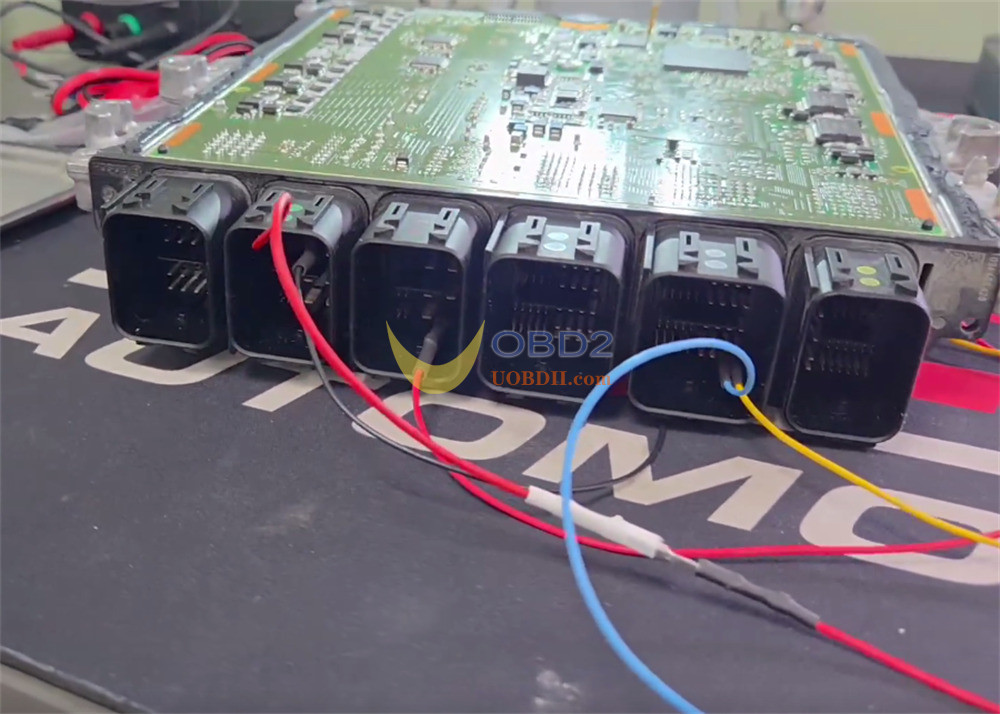

1.Переместите кабель GND: Переместите чёрный провод GND из вторичного слота разъёма в основной блок питания в массиве контактов справа сверху (ориентируясь на схему подключения AutoTuner).

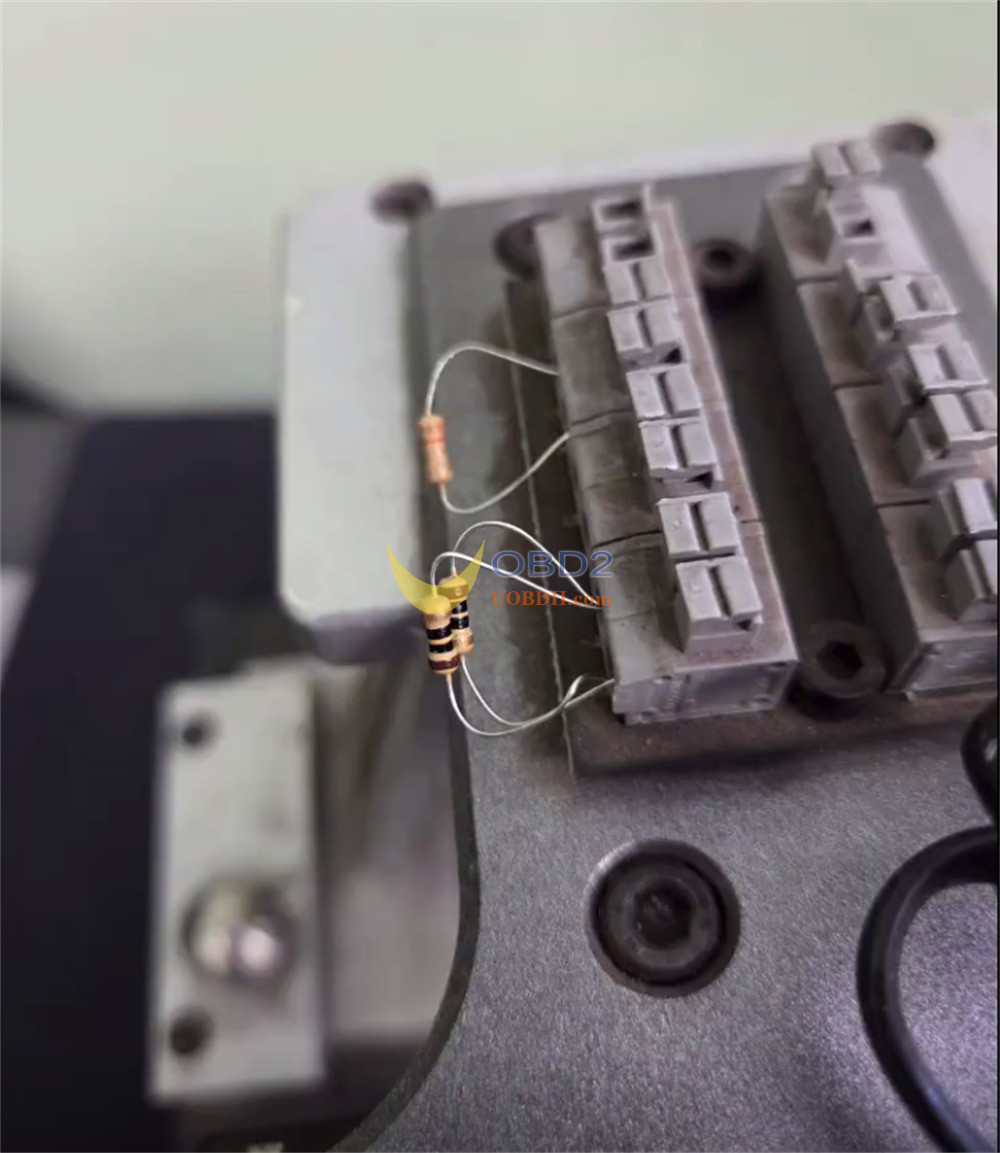

2.Отрегулируйте сопротивление glitch до 5 Ом: Замените резистор на 2,2 Ом на схему с сопротивлением 5 Ом (соедините два резистора по 10 Ом параллельно, если одиночный резистор на 5 Ом недоступен).

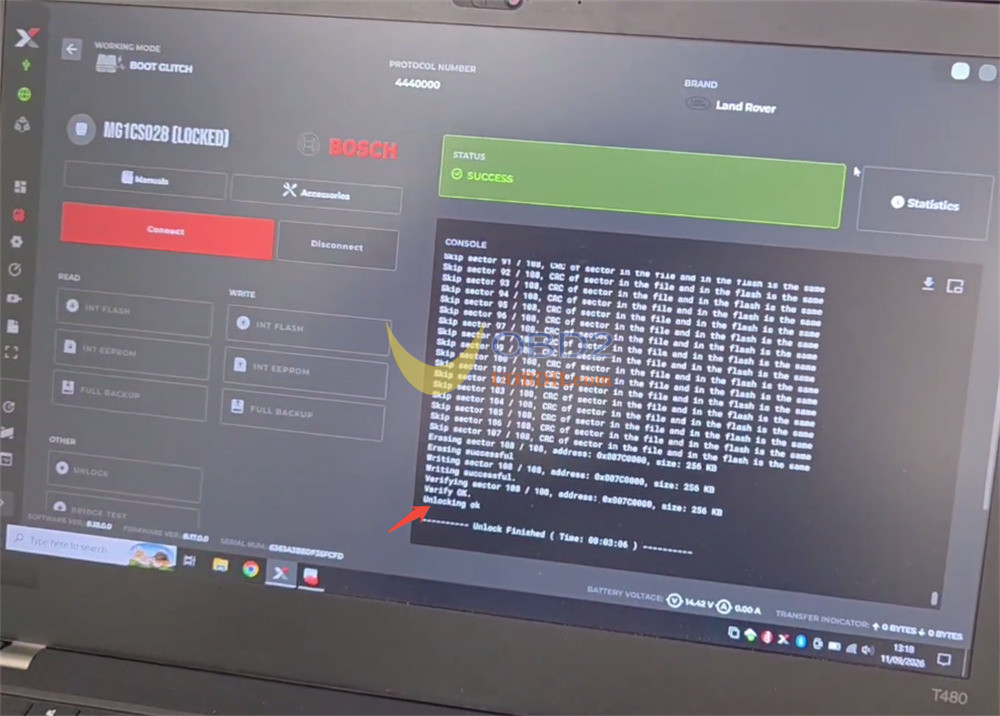

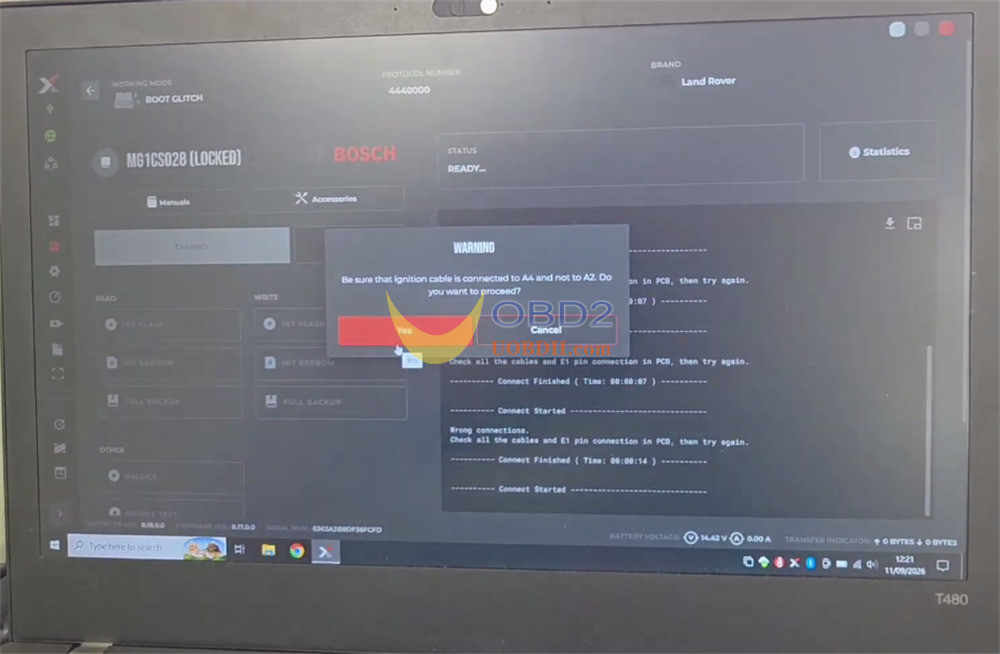

3.Выполните разблокировку Boot: Запустите процесс boot glitch в программном обеспечении Flex. Разблокировка завершится без отключения USB.

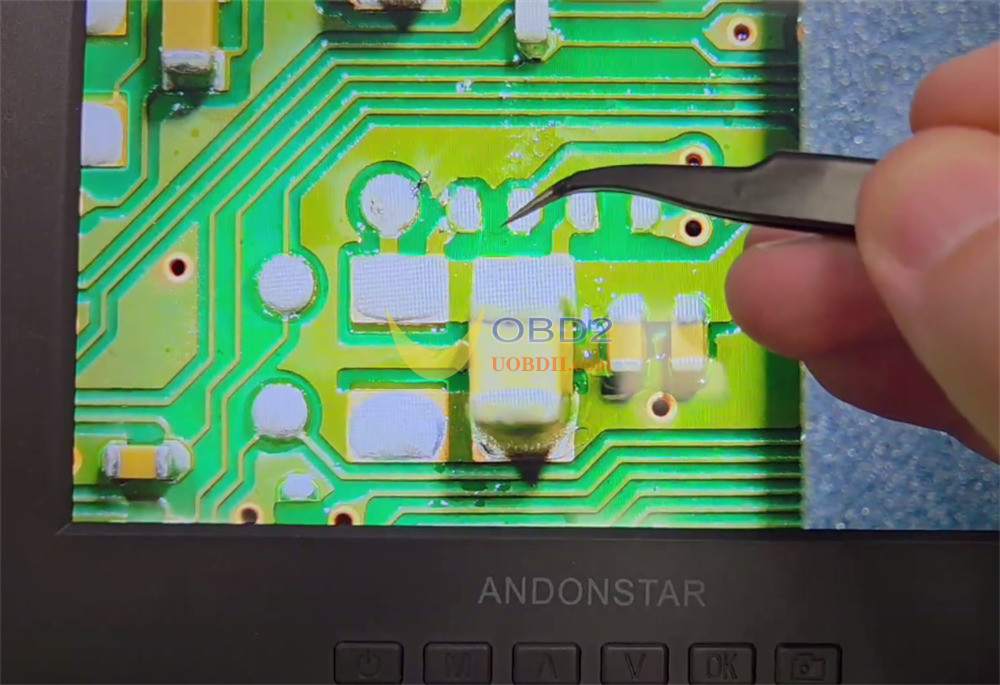

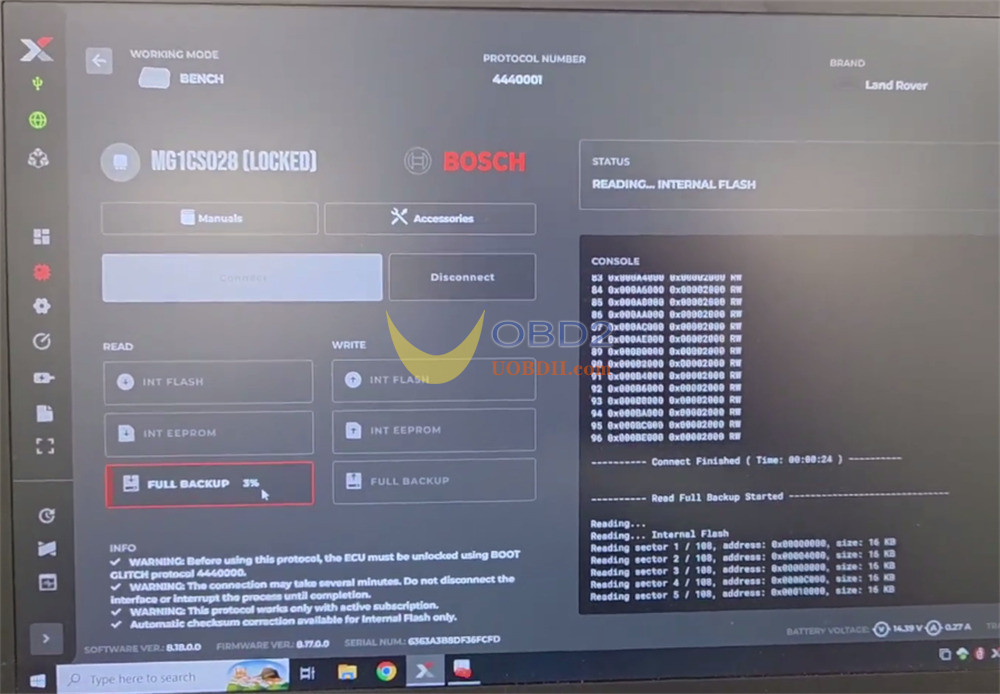

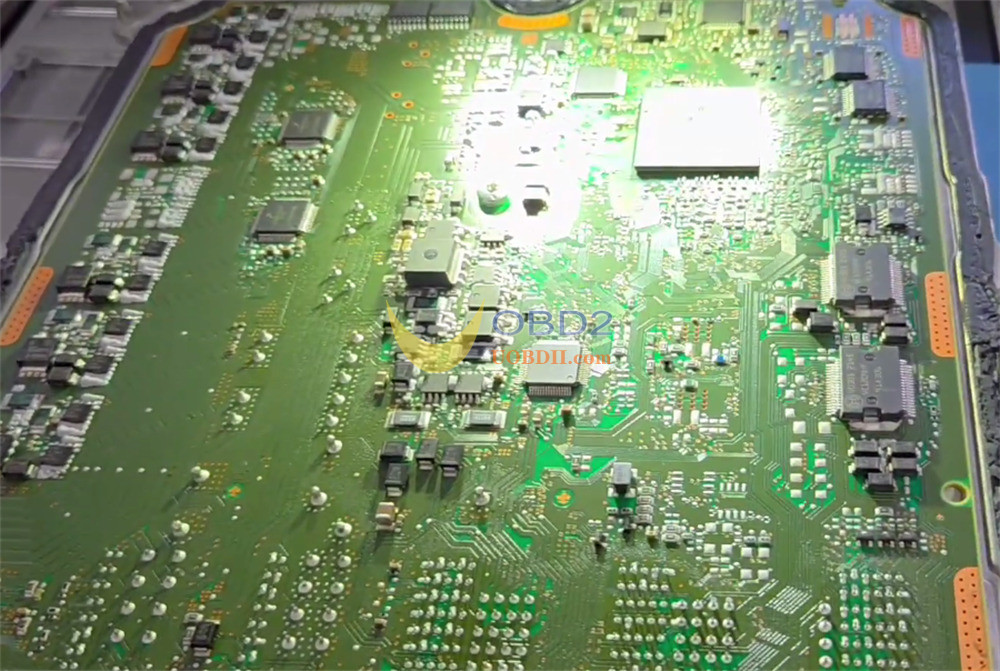

4.Восстановите PCB и выполните чтение на стенде: Припаяйте обратно оригинальный SMD-резистор на две площадки платы, переключитесь в стандартный режим bench и выполните полное резервное чтение.
Важно знать:
Чтобы успешно завершить процесс, используйте расположение контакта заземления из схемы подключения AutoTuner и добавьте резистор на 5 Ом в линию glitch. Учитывайте как распиновку заземления, так и сопротивление сигнала при работе с этим ECU.
``` ```
