Экскаватор JCB 200X Series может перейти в Reduced Power Mode, также известный как engine derate, когда ECU двигателя или система управления послеобработкой обнаруживает неисправность, которая может повлиять на защиту двигателя или соответствие требованиям по выбросам.

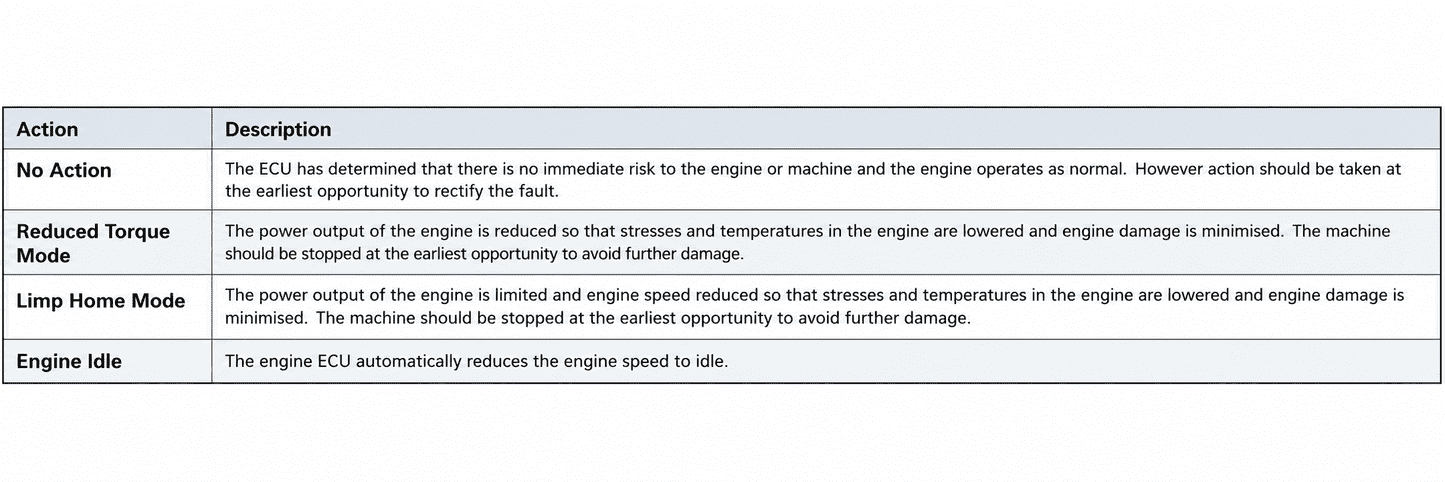

В зависимости от типа и серьёзности неисправности ECU может ограничить крутящий момент двигателя, ограничить обороты двигателя или в конечном итоге перевести двигатель в режим холостого хода.
Изображение:
Почему машина JCB переходит в режим engine derate?
ECU двигателя непрерывно контролирует двигатель и системы контроля выбросов. Когда он обнаруживает значительную неисправность, он определяет необходимое защитное действие.
На машинах Tier 4 Final / Stage IV многие события derate связаны с системой послеобработки SCR и DEF.
Стратегия принуждения предотвращает дальнейшую работу, когда система контроля выбросов не может работать корректно.
Распространённые причины включают:
- Низкий уровень DEF
- Неправильный или загрязнённый DEF
- Прерывание дозирования DEF
- Неисправности SCR или системы послеобработки
- Подозрение на вмешательство в систему послеобработки
- Неисправности потока EGR или системы выбросов
- Проблемы связи между ECU двигателя и контроллером послеобработки
- Несоответствие программного обеспечения или калибровки между связанными модулями управления
Точная стратегия derate может различаться в зависимости от конфигурации машины, двигателя, калибровки программного обеспечения и стандарта выбросов, поэтому всегда проверяйте диагностические коды неисправностей перед заменой компонентов.

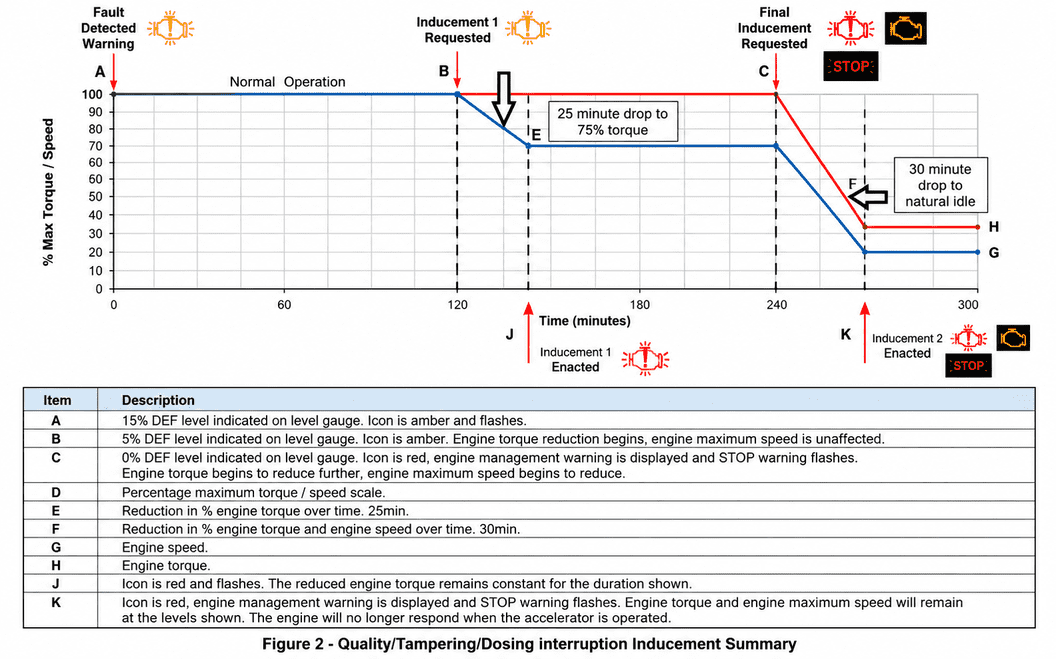

Принуждение по уровню DEF на JCB
Уровень DEF — одно из наиболее распространённых условий, которые могут вызвать предупреждение о выбросах и последующее снижение мощности.
Для конфигурации, описанной в данном случае, пороги срабатывания следующие:
- 10% уровня DEF: стадия предупреждения
- 5% уровня DEF: первая стадия ограничения мощности
- 0% уровня DEF: финальная стадия ограничения мощности
Изображения:

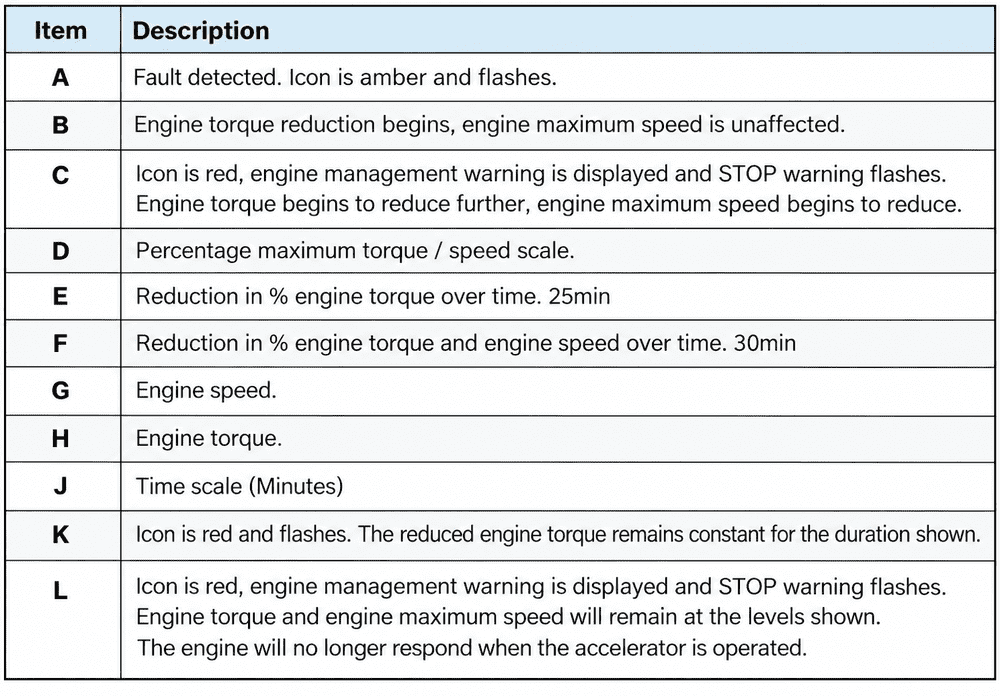

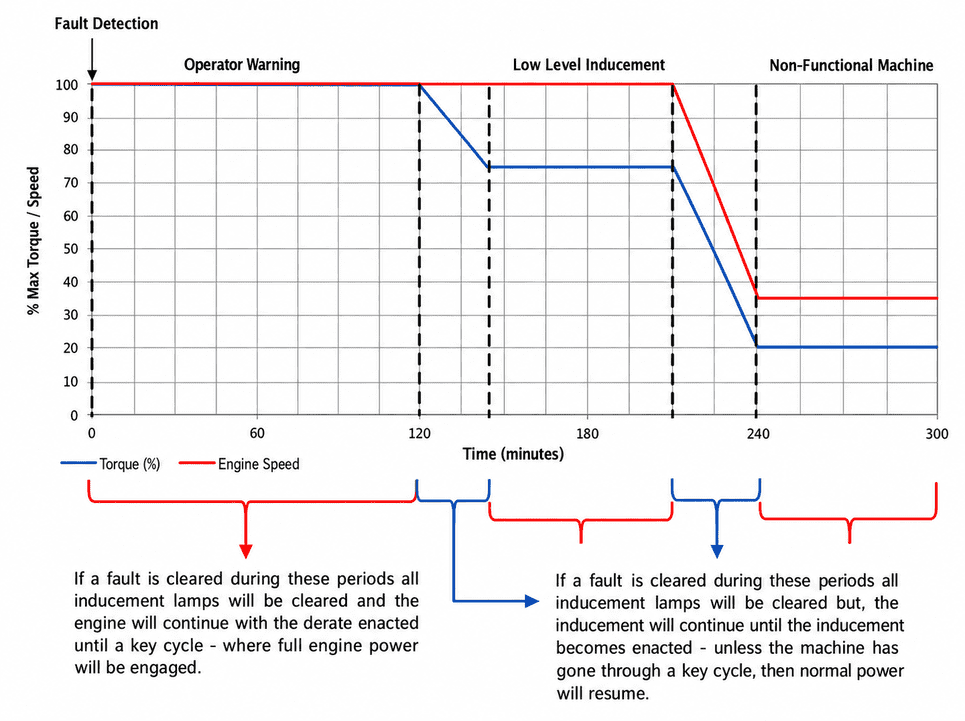

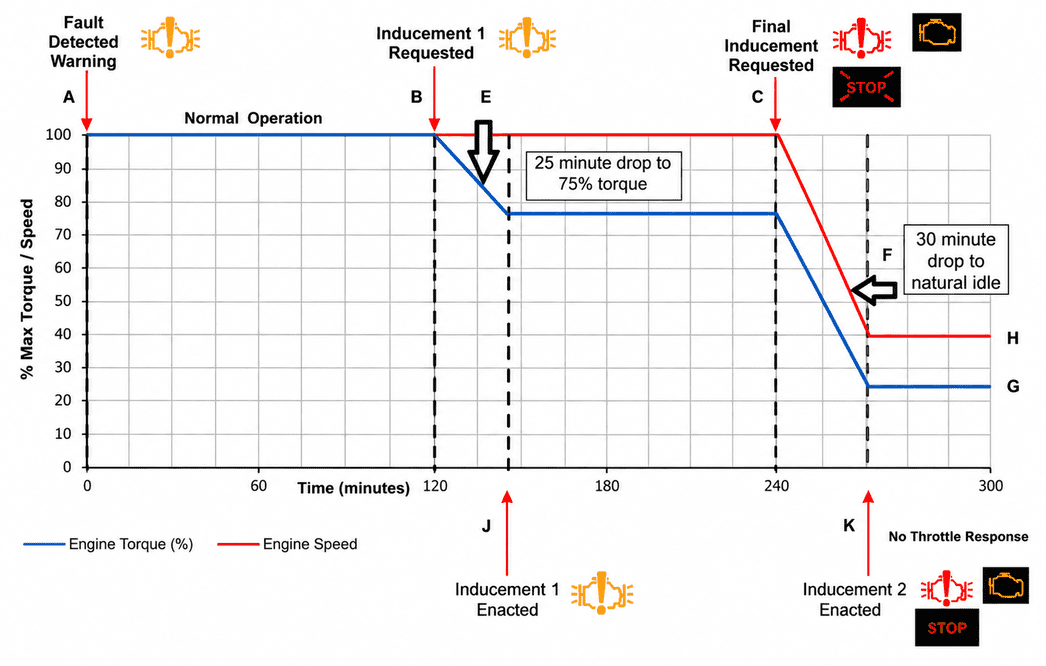

Как работает стратегия снижения мощности двигателя JCB
Как только ECU двигателя или блок управления послеочисткой DCU обнаруживает соответствующую неисправность, запускается внутренний таймер.
Если условие не устранено, машина может пройти через всё более серьёзные стадии снижения мощности.
Стадия 1: Период предупреждения
Изначально система допускает примерно 2-часовой период предупреждения.
В течение этого периода:
- Лампа предупреждения о выбросах может мигать янтарным цветом.
- Нормальная работа машины всё ещё может быть доступна.
- Оператор должен диагностировать неисправность до того, как снижение мощности прогрессирует.
Игнорирование предупреждения может позволить системе перейти к следующей стадии.
Стадия 2: Снижение крутящего момента уровня 1
Если неисправность остаётся активной, ECU может запросить снижение крутящего момента уровня 1.
Для описанной здесь стратегии:
- Крутящий момент может быть снижен примерно на 25%.
- Снижение мощности может вводиться постепенно в течение примерно 25 минут.
- Лампа предупреждения о выбросах становится постоянно горящей янтарной.
В этот момент простое удаление кода неисправности без устранения первопричины может не восстановить нормальную производительность.
Стадия 3: Финальное снижение мощности / Принудительный холостой ход
Если условие продолжается, ECU может запросить финальную стадию снижения мощности.
В примере стратегии финальное воздействие запрашивается примерно через 4 часа после начала первоначального воздействия и может применяться около 30 минут.
После этого машина может быть ограничена до очень низких оборотов двигателя или принудительного холостого хода.
Немедленное снижение мощности из-за проблем связи ECU/DCU
Не каждое снижение мощности JCB следует обычной последовательности предупреждений.
Машина может войти в серьёзное снижение мощности гораздо раньше, когда есть:
- Потеря CAN-связи между ECU двигателя и DCU системы нейтрализации отработавших газов
- Несовместимое ПО ECU/DCU
- Несоответствие калибровки
- Проблемы с питанием модуля
- Неисправности проводки или CAN-сети
В конфигурации, описанной в оригинальной сервисной информации, это состояние может немедленно снизить доступную мощность примерно до 20% или вызвать принудительный холостой ход.
Если это произошло, не предполагайте, что сама система DEF вышла из строя. Сначала проверьте ошибки связи и конфигурацию модуля.
Как диагностировать машину JCB в режиме пониженной мощности
Прежде чем заменять насос DEF, датчик NOx, клапан EGR, компоненты SCR или другие дорогостоящие детали, подключите совместимую диагностическую систему и определите активную неисправность.
Практическая последовательность диагностики:
- Считайте все диагностические коды неисправностей двигателя и системы нейтрализации отработавших газов.
- Зафиксируйте, является ли каждая неисправность активной, периодической или ранее сохранённой.
- Проверьте уровень и качество DEF.
- Просмотрите данные по давлению DEF и дозированию, где это поддерживается.
- Проверьте текущие данные, связанные с EGR и системой нейтрализации отработавших газов.
- Проверьте неисправности CAN-связи между ECU и DCU.
- Подтвердите напряжение питания аккумулятора и модулей.
- Проверьте конфигурацию машины и ПО контроллера, где это актуально.
- Устраните первопричину.
- Сбросьте неисправности.
- Выполните требуемый цикл зажигания или процедуру фиксации питания ECU.
- Перезапустите машину и убедитесь, что полная мощность двигателя восстановлена.
Для диагностики JCB совместимый интерфейс и программное обеспечение для диагностики JCB могут помочь техническим специалистам считать коды неисправностей, просмотреть информацию о контроллерах и подтвердить, остаётся ли вызванная неисправность активной.
Диагностический инструмент JCB:
Совместимость и доступные функции зависят от модели машины, двигателя, конфигурации контроллера и версии программного обеспечения. Перед заказом уточните требуемые диагностические функции.
Сброс неисправностей JCB и восстановление мощности
Устранение первоначальной проблемы не всегда сразу восстанавливает полную мощность двигателя.
ECU может потребовать определённой последовательности выключения и повторного запуска, прежде чем он сбросит состояние вызванной неисправности.
Цикл фиксации питания ECU
Для некоторых вызванных неисправностей после устранения неисправности машина должна завершить цикл фиксации питания ECU.
Если контроллер не завершил требуемую последовательность выключения, машина может оставаться в режиме пониженной мощности, даже если исходный диагностический код неисправности был сброшен.
Перед повторным запуском дайте электронике машины полностью выключиться в соответствии с применимой процедурой обслуживания.
Восстановление циклами ключа
Другие неисправности могут потребовать одного или нескольких полных циклов ключа.
Если неисправность устраняется в течение текущего рабочего цикла:
- Контроллеру может потребоваться один цикл, чтобы распознать, что неисправность устранена.
- Перед восстановлением полной мощности может потребоваться ещё один цикл.
Для описанной здесь стратегии вызванной неисправности уровня DEF может потребоваться два цикла ключа, прежде чем нормальная мощность двигателя вернётся.
Изображение:
Что делать, если неисправность возвращается в течение 40 моточасов?
Недавно отремонтированная машина требует дополнительного внимания.
Для определённых неисправностей в одной и той же группе индуцирования, если состояние снова становится активным в течение примерно 40 часов работы двигателя, ECU может расценить это как повторную неисправность системы снижения токсичности выхлопа.
Вместо перезапуска полного периода предупреждения система может запросить финальную стадию индуцирования гораздо раньше.
В описанной здесь примерной стратегии система может запросить и применить ограничение мощности на холостом ходу примерно через 30 минут после активации повторной неисправности.
Это означает, что не следует просто снова сбрасывать возвращающееся ограничение мощности.
Проверьте на наличие:
- Периодические неисправности проводки
- Ослабленные разъёмы
- Загрязнение DEF
- Слабые насосы или дозирующие компоненты
- Дрейф датчиков
- Прерывание связи CAN
- Несоответствие программного обеспечения/калибровки
- Незавершённый предыдущий ремонт
Сводка по устранению неисправностей режима пониженной мощности JCB
Если ваша машина JCB 200X Series внезапно теряет мощность двигателя, начните с кодов неисправностей, а не с догадок о том, какой компонент вышел из строя.
Наиболее важное различие — испытывает ли машина:
- Постепенное индуцирование системы снижения токсичности выхлопа
- Индуцирование при низком уровне DEF
- Немедленное ограничение мощности, связанное со связью
- Повторную неисправность индуцирования
- Неисправность, которая уже была устранена, но не завершила требуемое восстановление фиксации мощности или цикла зажигания
Считывание данных ECU двигателя и контроллеров системы очистки отработавших газов с помощью правильного диагностического оборудования может значительно сократить время поиска неисправностей.
Рекомендуемые диагностические ресурсы для JCB
Для техников, обслуживающих строительную технику JCB, см.:
Диагностические инструменты и сервисное оборудование JCB:
Совместимый диагностический комплект JCB может помочь в считывании кодов неисправностей, идентификации контроллеров, анализе данных в реальном времени и проверке после ремонта, в зависимости от машины и конфигурации программного обеспечения.
Дополнительные случаи ремонта и руководства по устранению неисправностей смотрите в статьях JCB Machine Trouble Repair на OBD2TOOL.com.
FAQ
Почему мой экскаватор JCB находится в режиме пониженной мощности?
Распространённые причины включают низкий уровень DEF, проблемы с качеством DEF, неисправности SCR, неисправности выбросов, связанные с EGR, прерывание дозирования DEF и проблемы связи между ECU двигателя и контроллером доочистки.
Восстановит ли очистка кода неисправности полную мощность немедленно?
Не всегда. Некоторые неисправности требуют цикла фиксации питания ECU или одного или нескольких полных циклов ключа зажигания, прежде чем полная мощность будет восстановлена.
Может ли низкий уровень DEF вызвать снижение мощности двигателя JCB?
Да. На соответствующих машинах Tier 4 Final / Stage IV низкий уровень DEF может вызвать стадии предупреждения и принуждения, которые в конечном итоге снижают крутящий момент или обороты двигателя.
Почему мой JCB сразу перешёл в режим пониженных оборотов холостого хода?
Немедленное серьёзное снижение мощности может быть связано с потерей связи ECU/DCU, несоответствием программного обеспечения контроллера или другой серьёзной системной неисправностью. Прочитайте полный список кодов неисправностей перед заменой деталей.
Почему снижение мощности вернулось после того, как я очистил коды?
Если основная неисправность сохраняется, ECU может повторно активировать принуждение. Некоторые повторяющиеся неисправности в одной и той же группе принуждения также могут вызвать более быстрое окончательное снижение мощности.
Какой диагностический инструмент используется для машин JCB?
Совместимое с JCB диагностическое программное обеспечение и поддерживаемый интерфейс связи могут считывать блоки управления, извлекать коды неисправностей и проверять соответствующие данные в реальном времени. Подтвердите совместимость для конкретной машины, двигателя и требуемой диагностической функции.
