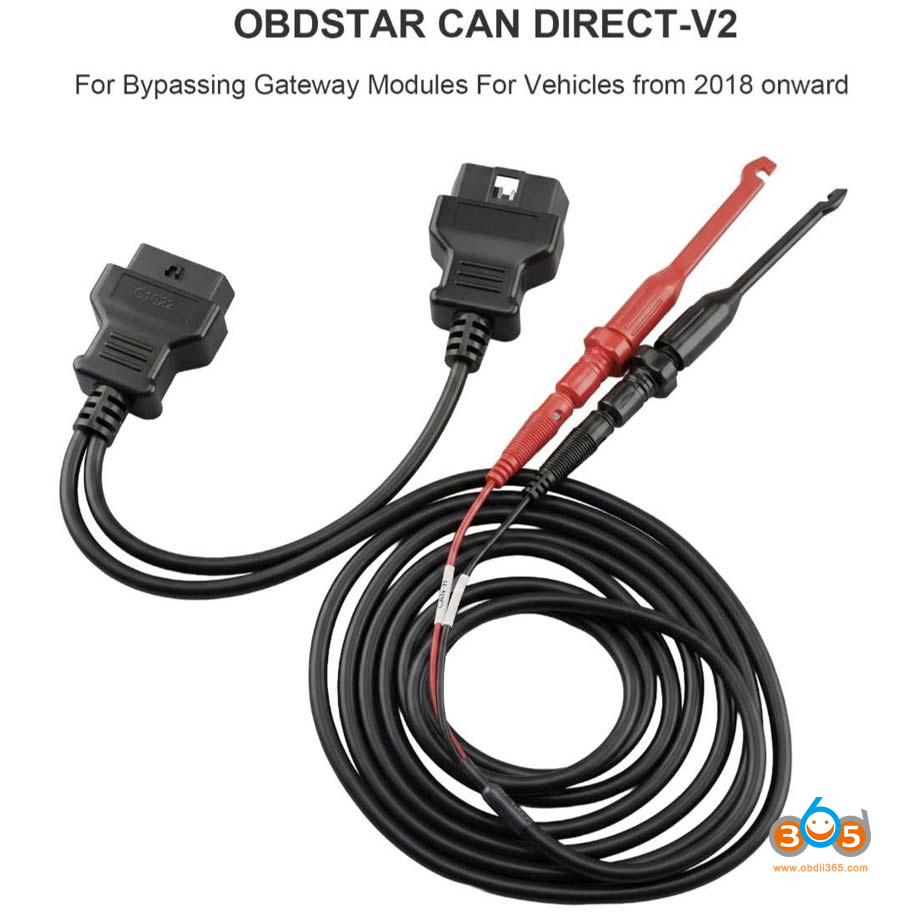

Вопрос: Как использовать/подключить кабель OBDSTAR CAN Direct V2 на автомобилях Renault?
Цель — получить доступ к CAN после шлюза, минуя его.
Есть ли какая-либо схема или изображение, доступное на G3 во время подсказки?
Вот подсказка.
OBDSTAR G3 покажет схему и изображения. Вы можете просмотреть их в меню IMMO без подключения к автомобилю.

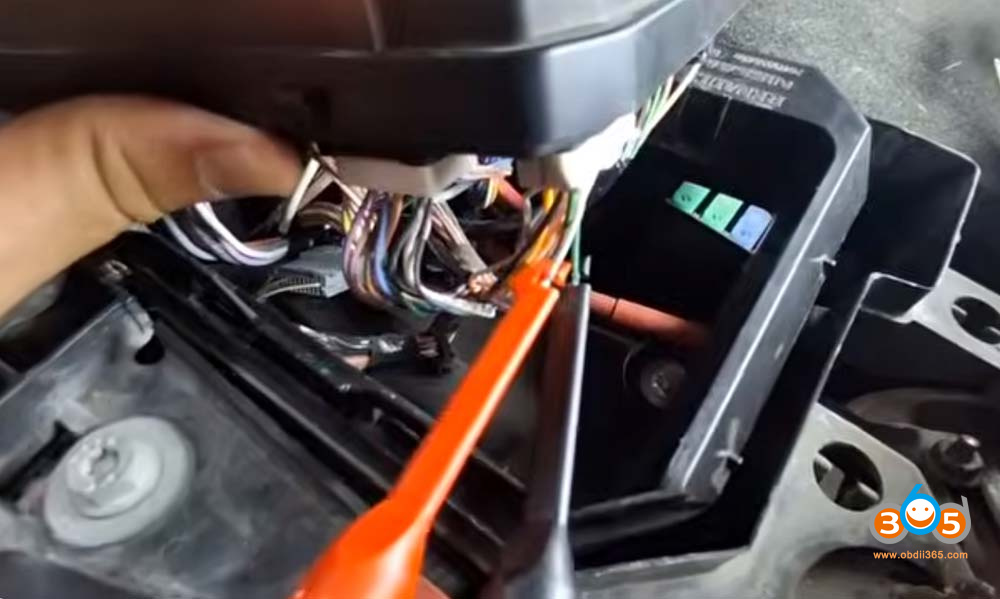

Прокалывающие зажимы должны быть подключены к двум проводам BCM.
Затем подключите OBD-кабель к автомобилю и устройству. Один конец необходимо подключить к порту OBD2.
Кабель CAN Direct V2 используется на следующих моделях Renault для программирования дополнительного ключа, а не при потере всех ключей.
2020- RENAULT Clio 5
2020- RENAULT Captur
2020- RENAULT Arkana
2020- RENAULT Kangoo
2020 RENAULT Espace
2021- RENAULT Scenic
2020- RENAULT Zoe
2022- RENAULT Traffic
2021- RENAULT MEGANE 4 PH2
Возьмём пример:
Добавление ключа-лезвия для Renault Clio 5 2022 года с помощью OBDSTAR X300 Classic G3.
В ходе процедуры данные были считаны с шины CAN с использованием адаптера CAN DIRECT V2; была прочитана Flash-память, получен PIN-код, сгенерирован предварительно закодированный ключ и запрограммированы ключи.
Используемые инструменты:
кабель OBDSTAR CAN Direct V2 или кабель 16+32
Хорошее зарядное устройство
Рабочий ключ
Новый ключ для программирования
Процедура:
ПРИМЕЧАНИЕ: Важно использовать блок поддержки аккумулятора или, по крайней мере, хорошее зарядное устройство.
Шаг 1: Считать Dflash

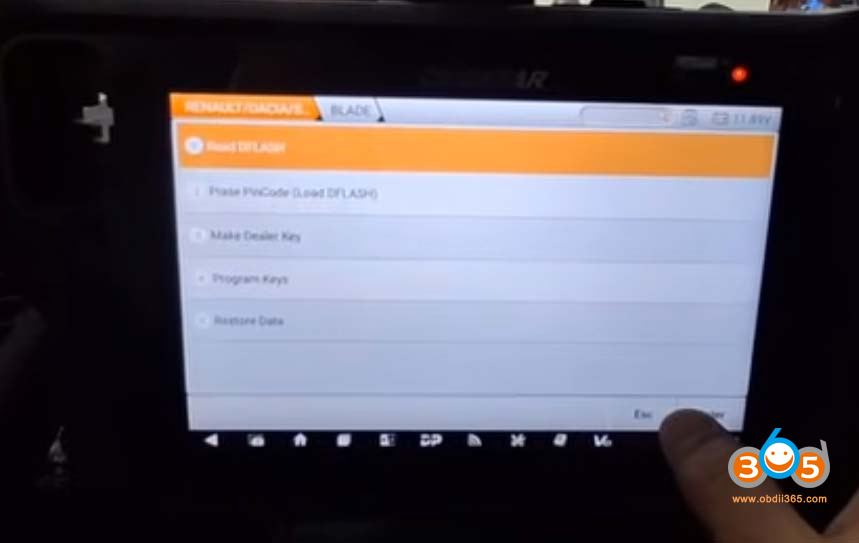

Выберите Renault- Clio 5- 2020 to 2024- Blade
Считать Dflash- через OBD.

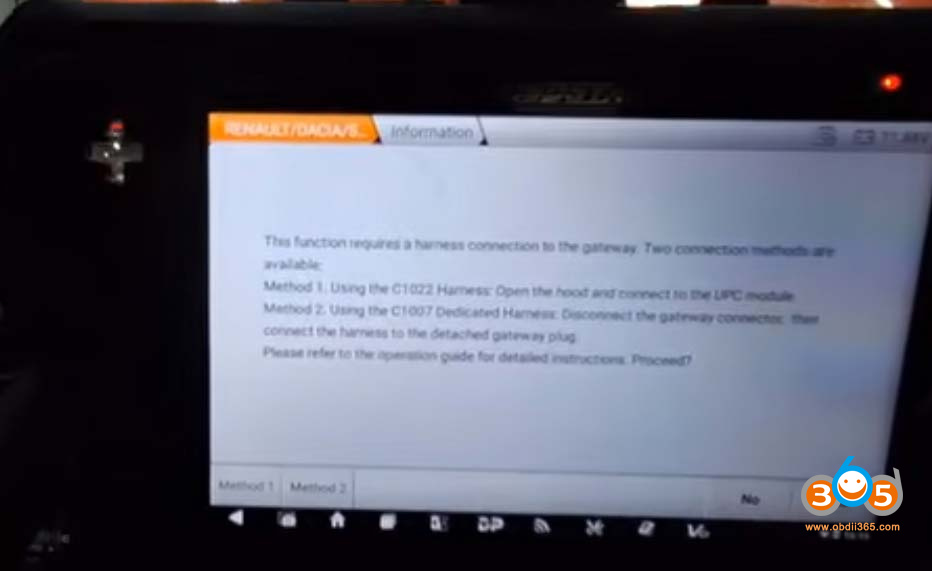

Эта функция требует подключения жгута проводов к шлюзу.
Доступны два подключения.

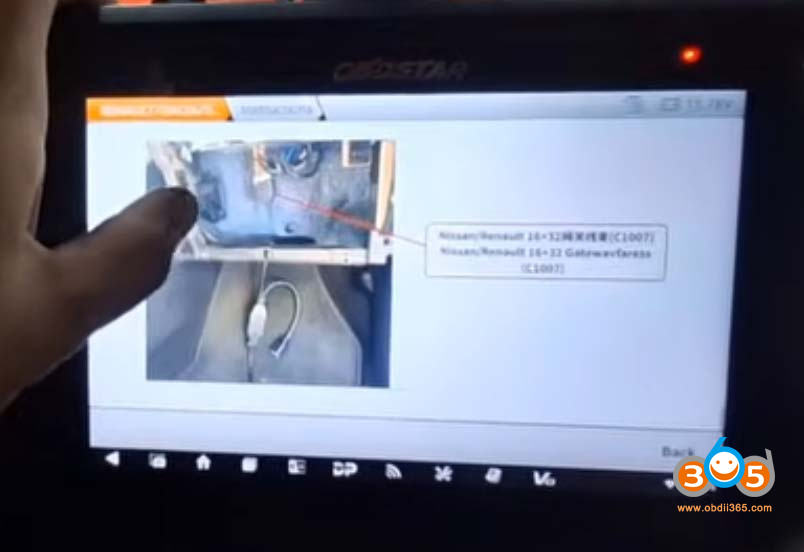

Используйте C1022 CAN Direct V2 или кабель C1007 Renault 16+32.
Здесь мы используем адаптер CAN Direct V2 для подключения к шлюзу.

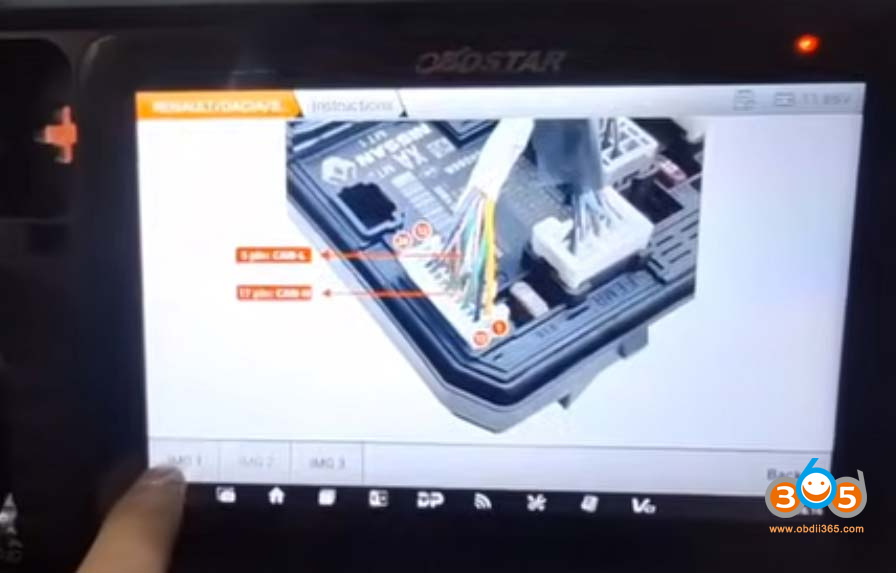

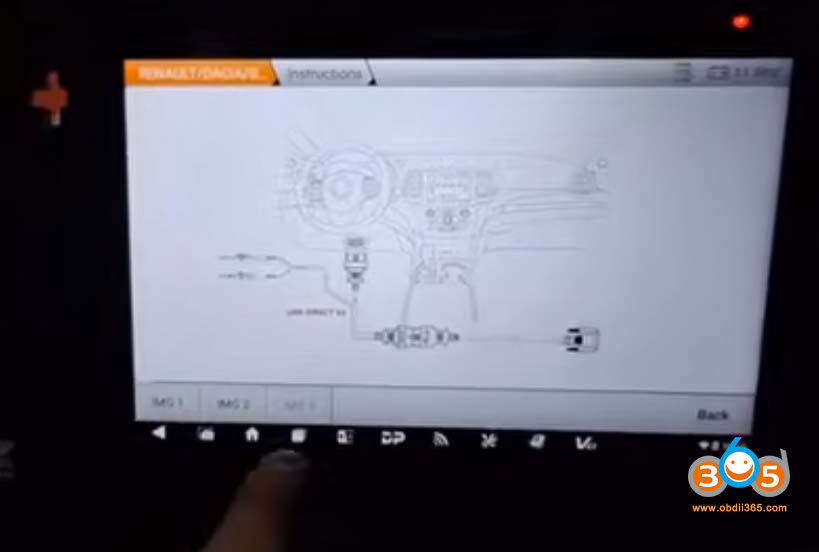

G3 покажет вам схемы подключения.

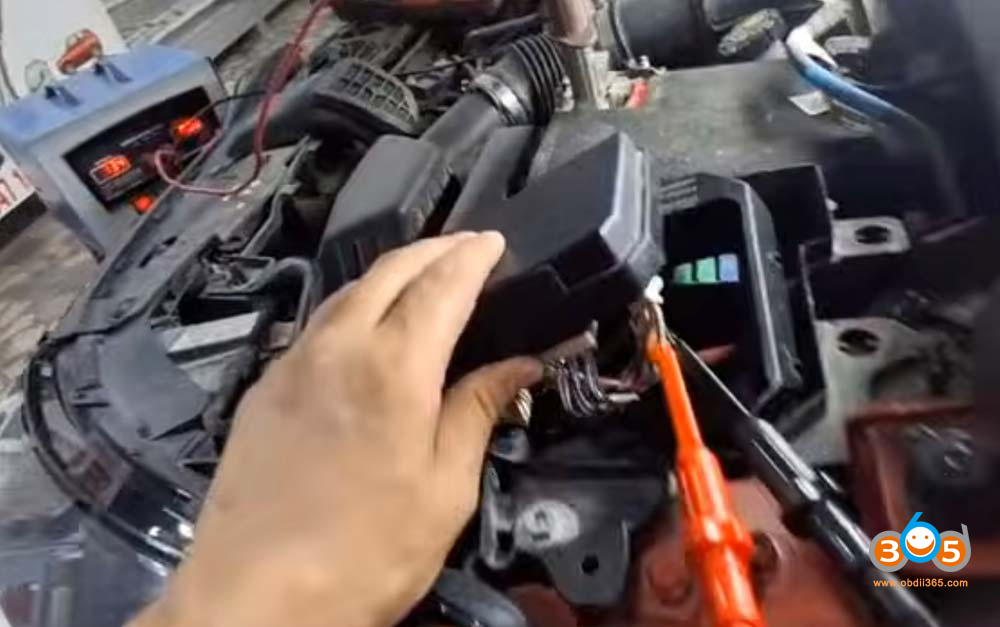

Подключите кабель CAN Direct к BCM.

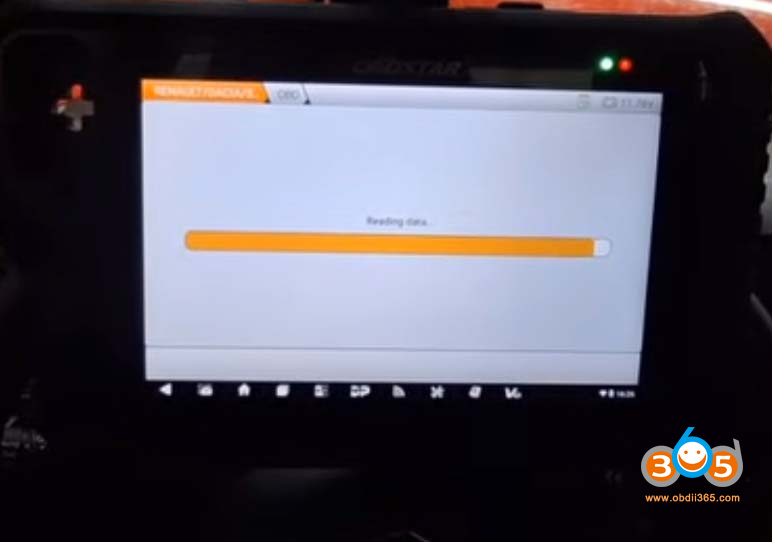

Считайте и сохраните данные D-flash.
Шаг 2: Считайте PIN-код

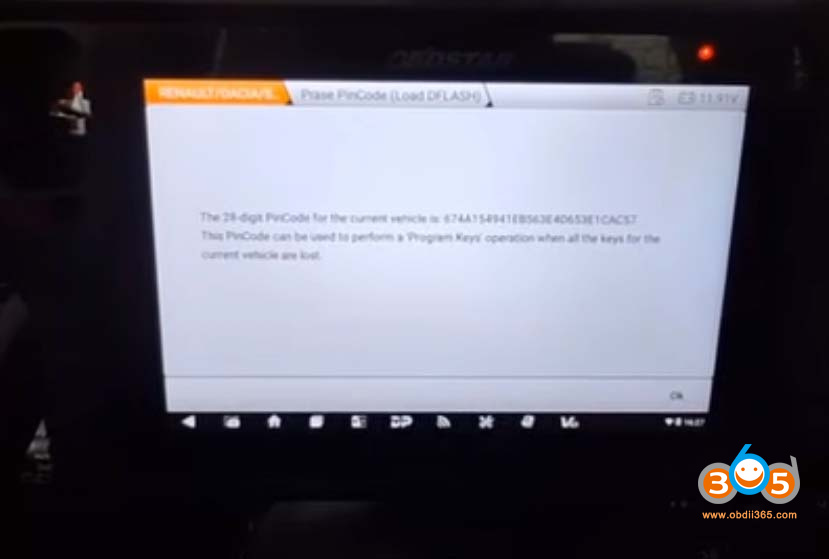

Загрузите данные D-flash для получения PIN-кода.
Шаг 3: Создайте дилерский ключ
Выберите «Загрузить D-flash» или вручную введите 28-значный PIN-код для создания дилерского ключа.
Дилерский ключ успешно создан.
Шаг 4: Запрограммируйте ключи
Выберите «Программирование ключей».
Включите зажигание рабочим ключом.
Загрузите Dflash для программирования ключей.
Введите количество ключей для программирования. Все ключи будут удалены.
Вставьте ключи для программирования и включите зажигание.
1-й ключ успешно обучен
Вставьте следующий ключ для программирования и включите зажигание.
2-й ключ успешно обучен.
Проверьте оба ключа.
