YANHUA MB CAN Filter 18-in-1 (также известный как Super CAN Filter) — это CAN-фильтр профессионального класса, разработанный для автомобилей BMW. Он используется для изоляции или фильтрации сигналов CAN-шины, что обычно требуется при программировании приборной панели, замене модулей или диагностических работах на современных моделях BMW.
Основная цветовая маркировка проводов
| Цвет провода | Функция |
|---|---|
| Чёрный | GND (Земля) |
| Красный | +12V |
| Белый | +5V |
| Фиолетовый | L1 (CAN_L1) |
| Зелёный | H1 (CAN_H1) |
| Жёлтый | L2 (CAN_L2) |
| Синий | H2 (CAN_H2) |
Важное замечание
Перед подключением фильтра к автомобилю вы обязаны замкнуть (соединить вместе) две точки BMW на фильтре. Невыполнение этого требования может привести к сбою связи или повреждению.
Поддерживаемые модели BMW и схемы

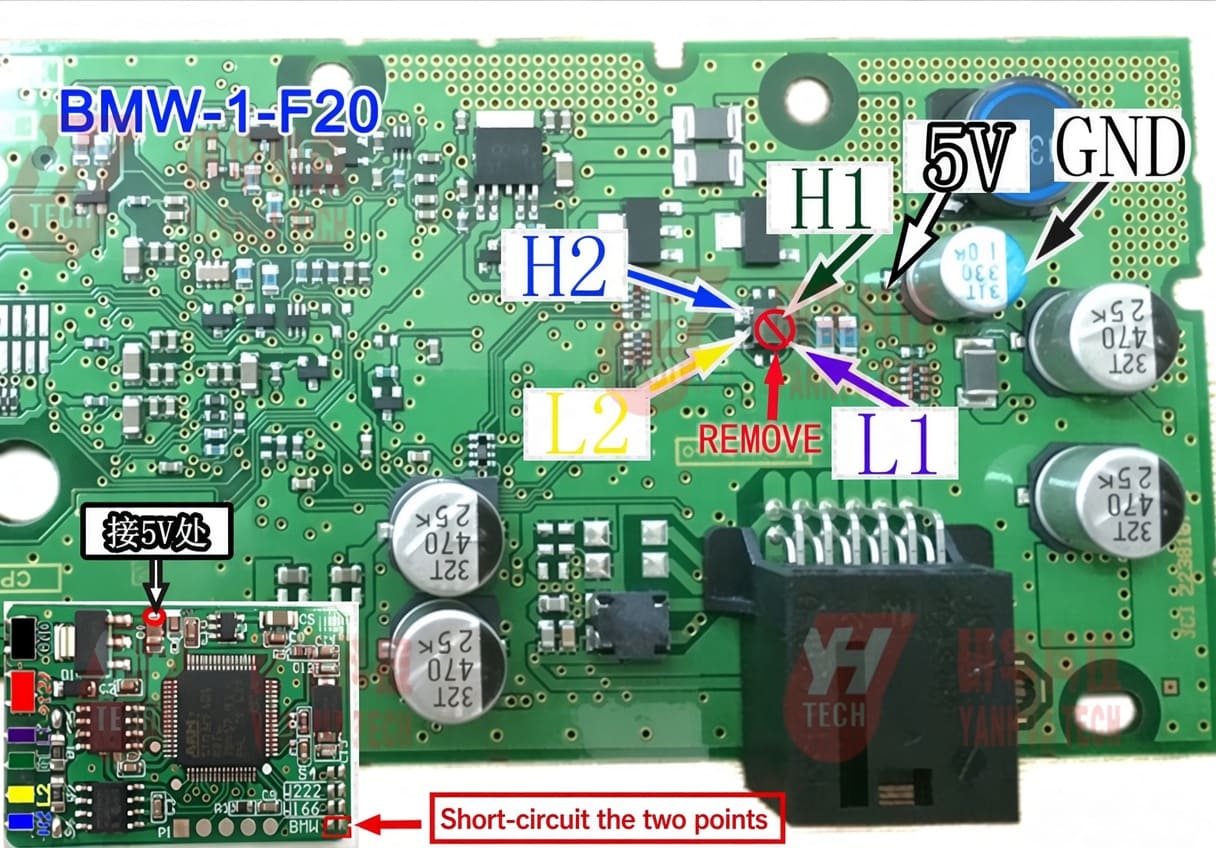

1. Приборная панель BMW 1 Series F20
Схема подключения специально для установки приборной панели F20.

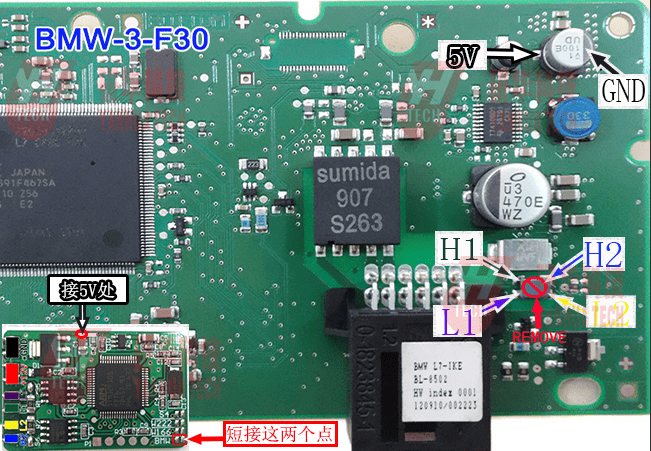

Приборная панель BMW 3 Series F30
Стандартная схема подключения приборной панели F30.
Приборная панель BMW 3 Series GT F30
Отдельная схема для приборной панели 3 Series Gran Turismo (F30 GT).

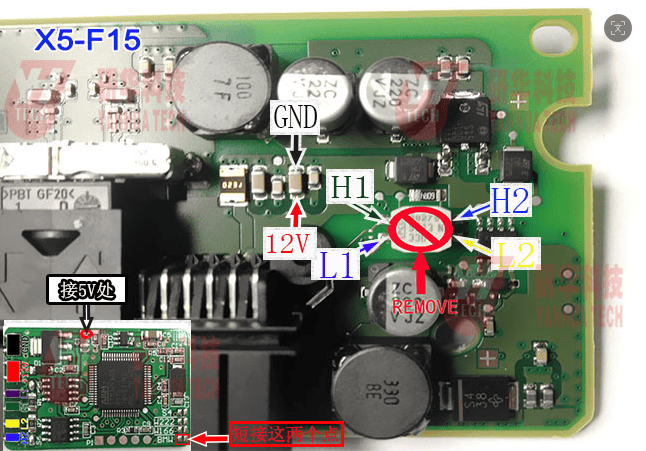

Комбинация приборов BMW X5 F15
Стандартная схема подключения комбинации приборов X5 F15 для европейского рынка.
Примечание: В некоторых версиях требуется заменить линию 5V на 12V.

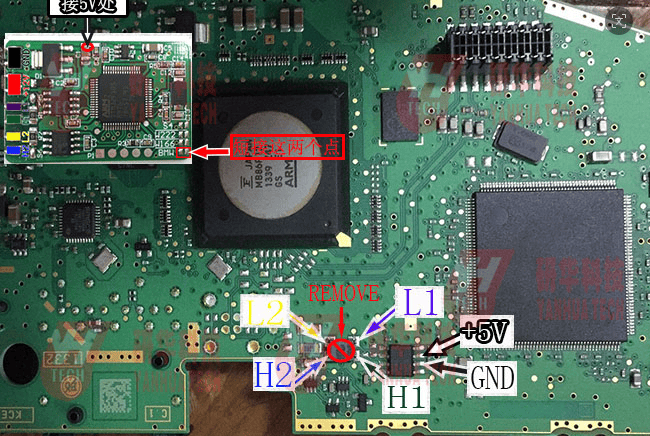

Комбинация приборов BMW X5 F15 для американского рынка
Специальная схема подключения для моделей X5 F15 североамериканского рынка.

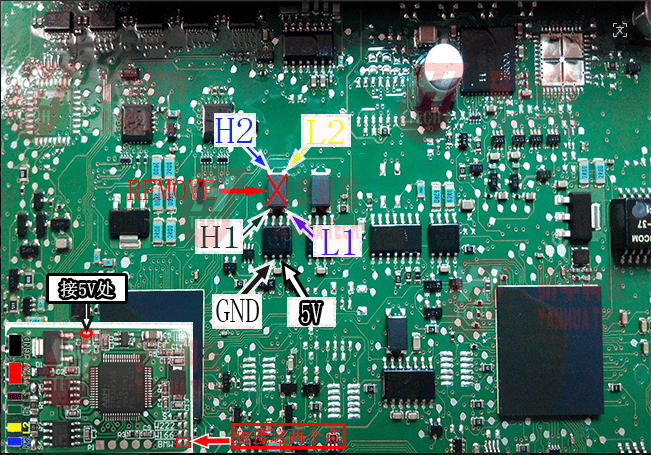

BMW FEM (Front Electronic Module)
Схема подключения модулей FEM.
BMW CAS4 (1L15Y / 5M48H / 1N35H)
Схема подключения иммобилайзерных модулей CAS4 с указанными версиями процессоров.

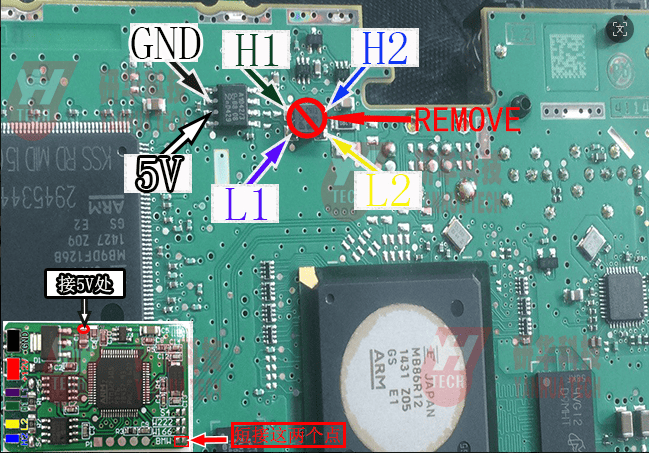

Комбинация приборов BMW X3 F25
Схема подключения комбинации приборов для X3 F25.
