На экскаваторе Caterpillar 311B может регистрироваться неисправность помехи 2LS (MID 122 – CID 0269 – FMI 03). Согласно предоставленной информации по устранению неисправностей, этот диагностический код указывает на аномально высокое напряжение в цепи питания датчиков T930-WH-18.
Номинальное напряжение цепи составляет 8,3 В постоянного тока. Когда напряжение превышает нормальный рабочий диапазон, датчики, подключенные к питанию, могут работать неправильно и потенциально могут быть повреждены.
Возможные причины включают короткое замыкание между питанием датчиков и напряжением аккумуляторной батареи, неисправный датчик или, реже, неисправный электронный блок управления (ECM).
В этом руководстве объясняется описание неисправности, возможные причины, процедуры электрических испытаний, ожидаемые результаты и рекомендуемые действия по ремонту.
Важно: Подтвердите точное обозначение 2LS, подключения цепи, назначение контактов разъемов и спецификации испытаний, используя сервисную документацию Caterpillar и электрическую схему, применимую к серийному номеру машины.

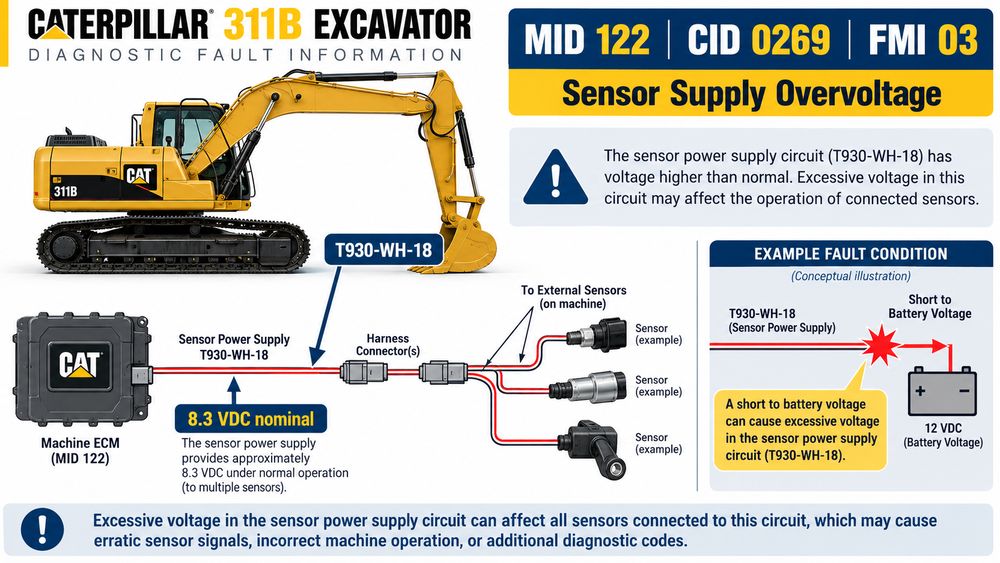

1. Описание неисправности: MID 122 – CID 0269 – FMI 03
Предоставленная диагностическая процедура определяет состояние перенапряжения в цепи питания датчиков T930-WH-18.
Номинальное напряжение питания составляет 8,3 В постоянного тока. Если напряжение поднимается выше указанного диапазона, подключенные датчики могут работать неправильно.
Понимание диагностического кода
- MID 122: Идентифицирует модуль, сообщающий о диагностическом событии в применимой конфигурации машины.
- CID 0269: Идентифицирует компонент или цепь, связанную с диагностическим кодом.
- FMI 03: Указывает на напряжение выше нормы или короткое замыкание на источник более высокого напряжения.
Подтвердите точную интерпретацию идентификаторов модуля и компонента в соответствии с применимой сервисной информацией Caterpillar.
Для получения дополнительной информации о чтении и интерпретации кодов неисправностей Caterpillar см. наше руководство по диагностическим кодам Caterpillar: полное руководство.
Типичные симптомы неисправности
В зависимости от затронутой цепи и конфигурации машины могут возникать следующие условия:
- Регистрируется MID 122 – CID 0269 – FMI 03.
- Датчики, подключенные к затронутому источнику питания, могут работать неправильно.
- Могут быть затронуты связанные функции электронного мониторинга или управления.
- Неисправность может оставаться активной или появляться периодически, если проблема связана с плохим соединением или поврежденной проводкой.
Предоставленная диагностическая информация также отмечает, что если к источнику питания не подключены датчики, неисправность может считаться неисправностью вмешательства. В этой ситуации проверьте конфигурацию машины и следуйте применимой диагностической процедуре Caterpillar перед заменой компонентов.
2. Возможные причины неисправности помех 2LS
Перед заменой датчика или ECM систематически проверяйте электрическую цепь.
Причина 1: короткое замыкание питания датчика на аккумулятор
Провод питания датчика T930-WH-18 может контактировать с цепью напряжения аккумулятора из-за поврежденной изоляции, пережатой проводки, неправильного предыдущего ремонта или повреждения разъема.
Это основная вероятность, когда измеренное напряжение превышает указанный диапазон.
Причина 2: Неисправный датчик
Внешний датчик, подключенный к затронутой цепи питания, может быть внутренне поврежден или вызывать аномальное электрическое состояние.
Если первоначальные проверки питания и жгута проводов пройдены, исследуйте подключенные датчики в соответствии с электрической схемой машины и процедурой диагностики.
Причина 3: Поврежденный жгут проводов Product Link
Жгут проводов Product Link может иметь поврежденную изоляцию или внутреннее короткое замыкание между цепью питания датчика и питанием от аккумулятора.
Тест сопротивления на шаге 2 помогает выявить эту возможность.
Причина 4: Короткое замыкание в жгуте проводов датчиков машины
Жгут проводов датчиков машины также может иметь короткое замыкание между цепью питания датчика и цепью напряжения аккумулятора.
Осмотрите ответвления проводов, разъемы и открытые проводники на предмет повреждений, истирания, коррозии или неправильного ремонта.
Причина 5: Неисправный ECM
Неисправность ECM возможна, но предоставленная процедура диагностики определяет ее как маловероятную.
Не заменяйте ECM, пока не проверите проводку, питание, разъемы и подключенные датчики и не выполните предписанную процедуру диагностики.
3. Инструменты, необходимые для диагностики
Подготовьте следующее оборудование перед началом тестов:
- Цифровой мультиметр, способный измерять постоянное напряжение и сопротивление.
- Соответствующая электрическая схема Caterpillar и руководство по обслуживанию.
- Диагностическое программное обеспечение CAT ET.
- Совместимый коммуникационный адаптер Caterpillar.
- Соответствующие электрические испытательные щупы и инструменты для разъемов.
Рекомендуемое диагностическое оборудование
Диагностический комплект CAT Communication Adapter III
Совместимый коммуникационный адаптер позволяет CAT ET связываться с поддерживаемыми электронными блоками управления Caterpillar.
Посмотреть CAT ET Diagnostic Adapter III с ноутбуком
Программное обеспечение Caterpillar Electronic Technician (CAT ET)
CAT ET может извлекать поддерживаемые диагностические коды и помогать проверять, остается ли CID 0269 FMI 03 активным после устранения неисправности.
Посмотреть диагностическое программное обеспечение CAT Caterpillar ET Electronic Technician
Для получения помощи по настройке интерфейса связи и программного обеспечения прочитайте наше руководство по CAT ET 2026B и Communication Adapter 3.
Примечание о совместимости: Перед покупкой уточните точную модель адаптера, номер детали, драйвер, версию программного обеспечения и область применения на машине. Номера деталей коммуникационных адаптеров и поддерживаемые функции различаются.
4. Шаг проверки 1: Проверьте выход питания датчика
Сначала определите, находится ли выход питания датчика в пределах указанных пределов напряжения.
Процедура проверки
- Переведите ключ зажигания в положение OFF.
- Отсоедините входной/выходной кабель Product Link на разъеме J2 от кабеля датчика машины, следуя применимой процедуре обслуживания.
- При отсоединенном, как указано, разъеме измерьте выход питания датчика на J2-1.
- Проверьте напряжение при выключенном ключе зажигания.
- Переведите ключ зажигания в положение ON и снова проверьте напряжение.
- Используйте контрольную точку, указанную в электрической схеме Caterpillar.
Ожидаемые результаты
Состояние ключа зажигания Ожидаемое напряжение
OFF Менее 4 В пост. тока
ON Менее 9 В пост. тока
Предел в состоянии ON согласуется с исследованием условия перенапряжения на источнике питания с номинальным напряжением 8,3 В пост. тока.
Результат A: Напряжение находится в указанном диапазоне
Если напряжение в выключенном состоянии ниже 4 В пост. тока, а напряжение во включенном состоянии ниже 9 В пост. тока, источник питания датчика Product Link и жгут проводов Product Link могут быть не неисправны.
Жгут проводов датчиков машины или внешний датчик могут быть причиной проблемы.
Следующий шаг: Перейдите к шагу проверки 3.
Результат B: Напряжение вне указанного диапазона
Если напряжение не соответствует требуемым пределам, в жгуте проводов Product Link может быть короткое замыкание на напряжение аккумуляторной батареи.
Следующий шаг: Перейдите к шагу проверки 2.
5. Шаг проверки 2: Проверка жгута проводов Product Link на короткое замыкание на аккумуляторную батарею
Эта проверка определяет, замыкает ли цепь питания датчика жгута проводов Product Link на источник питания аккумуляторной батареи.
Процедура проверки
- Переведите переключатель запуска ключом в положение OFF.
- Оставьте входной/выходной кабель Product Link и кабель датчика машины отключенными.
- Убедитесь, что цепь обесточена перед измерением сопротивления.
- На жгуте проводов Product Link измерьте сопротивление между контактом питания датчика J2-1 (+V) и контактом питания от аккумуляторной батареи кабеля Product Link J1-1.
Ожидаемый результат
Сопротивление должно быть больше 5 000 Ом (5 кОм).
Результат A: Сопротивление больше 5 000 Ом
Жгут проводов Product Link проходит эту проверку сопротивления на короткое замыкание между указанными контактами.
Следующий шаг: Перейдите к шагу проверки 3.
Результат B: Сопротивление не превышает 5 000 Ом
Возможно наличие короткого замыкания между контактом J2-1 жгута Product Link (T930-WH-18) и контактом питания от аккумулятора J1-1.
Порядок ремонта:
- Осмотрите жгут Product Link на предмет повреждения изоляции и оголённых проводников.
- Проверьте контакты разъёмов на наличие коррозии, повреждений или ненадёжного контакта.
- Отремонтируйте проводку в соответствии с применимой процедурой Caterpillar или при необходимости замените неисправный жгут.
- Повторите предписанные электрические проверки перед повторным подключением системы.
6. Шаг проверки 3: Проверка жгута датчика машины на короткое замыкание с аккумулятором
Если жгут Product Link проходит проверку сопротивления, осмотрите жгут датчика машины.
Процедура проверки
- Переведите замок зажигания в положение OFF.
- Оставьте входной/выходной кабель Product Link и кабель датчика машины отключёнными, как указано в процедуре диагностики.
- Убедитесь, что цепь обесточена.
- На жгуте датчика машины измерьте сопротивление между контактом питания датчика J2-1 (+V) и контактом питания от аккумулятора, указанным в соответствующей электрической схеме.
Ожидаемый результат
Сопротивление должно быть больше 5 000 Ом (5 кОм).
Результат A: Сопротивление больше 5 000 Ом
Жгут датчика машины проходит данную проверку сопротивления на короткое замыкание между указанными контактами.
Подключённый датчик или другая перемежающаяся электрическая неисправность могут требовать дальнейшего исследования.
Следующий шаг: Перейдите к шагу проверки 4.
Результат B: Сопротивление не превышает 5 000 Ом
Возможно короткое замыкание между цепью питания датчика и питанием от аккумулятора.
Порядок ремонта:
- Осмотрите жгут датчика машины на предмет повреждения изоляции, пережатой проводки и оголённых проводников.
- Проверьте разъёмы и ответвления проводки на предмет непреднамеренного контакта с цепями аккумуляторного напряжения.
- Отремонтируйте или замените повреждённый жгут проводки по мере необходимости.
- Повторите предписанные электрические проверки перед повторным подключением системы.
Удовлетворительный результат измерения сопротивления исключает только конкретное проверяемое короткое замыкание. Он не доказывает, что каждый провод, датчик, разъём или компонент цепи не имеет неисправностей.
7. Шаг проверки 4: Проверьте, активен ли по-прежнему CID 0269 FMI 03
После завершения проверок напряжения и сопротивления снова подключите систему и проверьте результат ремонта.
Процедура проверки
- Переведите переключатель запуска ключом в положение OFF.
- Осмотрите разъёмы жгута проводов на наличие загрязнений, коррозии или повреждённых контактов.
- При необходимости очистите контакты подходящим очистителем электрических контактов.
- Снова подключите все разъёмы жгута проводов и убедитесь, что они полностью вставлены.
- Переведите переключатель запуска ключом в положение ON.
- Эксплуатируйте машину в условиях, указанных в применимой процедуре обслуживания Caterpillar.
- Подключите CAT ET и проверьте, присутствует ли по-прежнему MID 122 – CID 0269 – FMI 03 и активен ли он.
Дополнительные рекомендации по считыванию кодов неисправностей, мониторингу поддерживаемой диагностической информации и проверке ремонта см. в How to Use CAT ET: Caterpillar Electronic Technician Diagnostic Guide.
Результат A: Диагностический код остаётся активным
Если CID 0269 FMI 03 остаётся активным, неисправность не устранена.
Повторите процедуру диагностики и проверьте:
- Напряжение питания датчика.
- Состояние жгута проводов Product Link.
- Состояние жгута проводов датчиков машины.
- Посадка клемм разъема и электрические соединения.
- Состояние подключенного датчика.
- Другие соответствующие цепи, указанные на схеме машины.
Неисправность ECM остается возможной, но в предоставленной процедуре считается маловероятной.
Если после выполнения требуемых проверок вы не можете определить причину, свяжитесь с техническим консультантом Caterpillar перед заменой ECM Product Link. Следуйте применимой процедуре замены ECM Caterpillar.
Результат B: Диагностический код больше не присутствует
Если CID 0269 FMI 03 больше не присутствует, неисправность на данный момент не активна.
Плохое электрическое соединение или перемежающееся короткое замыкание могли способствовать исходной проблеме.
Выполните необходимые проверки перед возвратом машины к нормальной работе.
8. Блок-схема устранения неисправностей
Используйте эту упрощенную последовательность для организации диагностического процесса:
- Проверьте выход питания датчика: Убедитесь, что напряжение менее 4 В пост. тока в состоянии OFF и менее 9 В пост. тока в состоянии ON.
- Проверьте жгут проводов Product Link: Если напряжение выходит за указанный диапазон, проверьте на короткое замыкание на аккумулятор.
- Проверьте жгут проводов датчика машины: Измерьте сопротивление между указанным питанием датчика и контактами питания аккумулятора.
- Устраните неисправности проводки: Отремонтируйте поврежденную проводку или замените неисправный жгут проводов по мере необходимости.
- Подключите и проверьте: Подключите жгуты проводов и проверьте диагностический код с помощью CAT ET.
- Обратитесь за помощью, если проблема не решена: Если код остается активным, повторите предписанные проверки и свяжитесь с технической поддержкой Caterpillar перед рассмотрением замены ECM.
Этот систематический подход помогает изолировать электрическую неисправность и снижает ненужную замену датчиков или электронных блоков управления.
9. Часто задаваемые вопросы
Что вызывает CID 0269 FMI 03 на экскаваторе Caterpillar 311B?
Предоставленная диагностическая процедура связывает код с напряжением питания датчика выше нормального диапазона в цепи T930-WH-18. Короткое замыкание на напряжение аккумулятора является наиболее вероятной причиной. Неисправный датчик или, реже, неисправность ECM также могут быть причиной.
Каково номинальное напряжение питания датчика T930-WH-18?
В предоставленной диагностической информации указано номинальное напряжение 8,3 В пост. тока. Процедура проверки устанавливает значение менее 9 В пост. тока во включённом состоянии и менее 4 В пост. тока в выключенном состоянии.
Почему необходимо проверить жгут проводов Product Link?
Короткое замыкание между цепью питания датчика и питанием от аккумулятора может повысить напряжение выше нормального диапазона. Проверка сопротивления между J2-1 и J1-1 помогает выявить короткое замыкание в указанной цепи жгута проводов Product Link.
Какое сопротивление должно быть измерено при проверках жгута проводов?
Указанное сопротивление должно быть больше 5 000 Ом между контактами, указанными на каждом шаге проверки. Выполняйте измерения сопротивления только при обесточенной и отключённой соответствующей цепи, как указано в инструкции.
Может ли CAT ET помочь в диагностике этой неисправности?
CAT ET может помочь техническим специалистам получить поддерживаемые диагностические коды и проверить, остаётся ли CID 0269 FMI 03 активным после ремонта. Электрические измерения и осмотр жгута проводов по-прежнему необходимы для выявления основной причины.
Следует ли заменять ECM, если код неисправности возвращается?
Не сразу. В предоставленной процедуре отказ ECM указан как маловероятный. Сначала выполните проверки проводки, напряжения, сопротивления, разъёмов и датчика. Если неисправность остаётся неустранённой, обратитесь в техническую поддержку Caterpillar перед заменой ECM Product Link.
Заключение
Неисправность помех экскаватора Caterpillar 311B 2LS, идентифицированная как MID 122 – CID 0269 – FMI 03, должна диагностироваться путём проверки цепи питания датчика, жгута проводов Product Link и жгута проводов датчиков машины перед рассмотрением замены ECM.
Ключевые моменты диагностики:
- Убедитесь, что выходное напряжение питания датчика ниже 4 В пост. тока в выключенном состоянии и ниже 9 В пост. тока во включённом состоянии.
- Проверьте указанные контакты жгута проводов на сопротивление более 5 000 Ом.
- Устраните любое короткое замыкание или повреждённую проводку.
- Подключите систему обратно и проверьте диагностический код с помощью CAT ET.
- Обратитесь в техническую поддержку Caterpillar перед заменой ECM Product Link, если неисправность остаётся активной и вы не можете определить причину.
Соблюдение предписанной последовательности проверок помогает систематически локализовать электрическую неисправность и сокращает ненужную замену компонентов.
Для мастерских, диагностирующих электронные системы Caterpillar, совместимая конфигурация CAT ET и коммуникационный адаптер могут обеспечить считывание кодов неисправностей и проверку после ремонта.
- CAT ET Diagnostic Adapter III с ноутбуком
- Диагностическое программное обеспечение Caterpillar ET Electronic Technician
Техническая оговорка: Эта статья основана на предоставленной диагностической информации. Подтвердите назначение контактов разъема, условия испытаний и спецификации ремонта по соответствующему сервисному руководству Caterpillar и электрической схеме для серийного номера машины. Электрические испытания и эксплуатация машины должны выполняться в соответствии с применимыми процедурами безопасности.
