В этом руководстве показано, как читать и записывать чипы NCF29XX через дамп с помощью Autel IM608 II + XP400 Pro и адаптера APB113.
Необходимые инструменты
Целевые чипы
Поддерживаемые чипы: NCF2951, NCF2953, NCF295E, NCF2971, NCF29A1, NCF29A2, NCF29A3, NCF29A4, NCF29A7 и NCF29AE.
Смотрите видеоурок:
1. Выберите тип чипа
На IM608 II перейдите в:

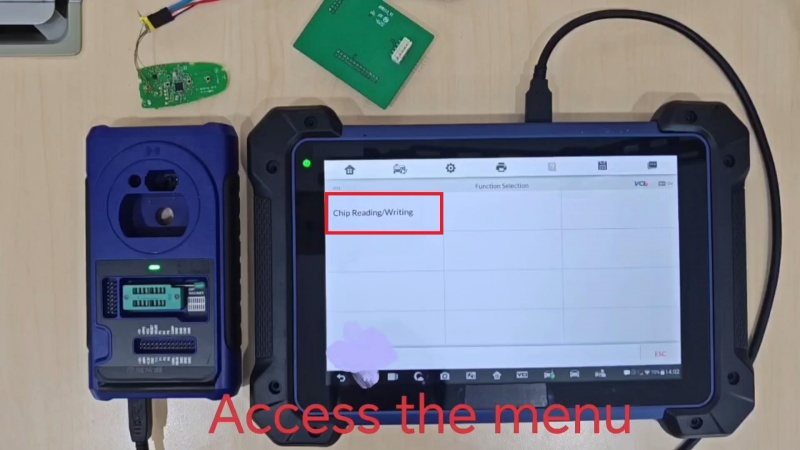

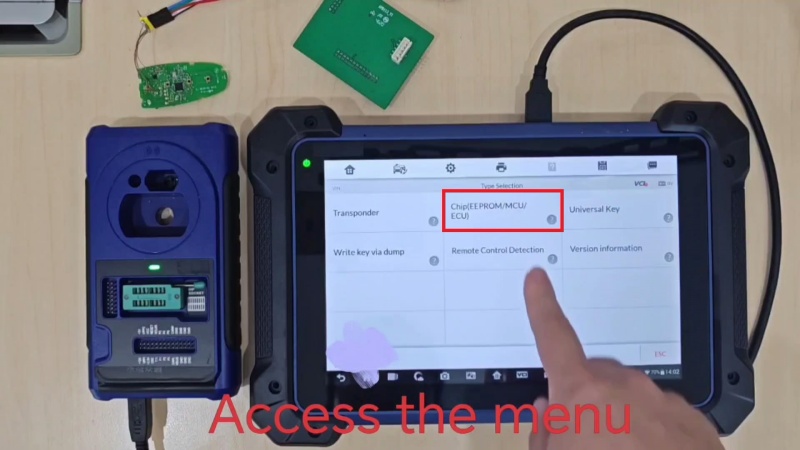

Programmer → Accept → Chip (EEPROM/MCU/ECU) → Chip Reading/Writing → MCU → NXP → NCF29XX

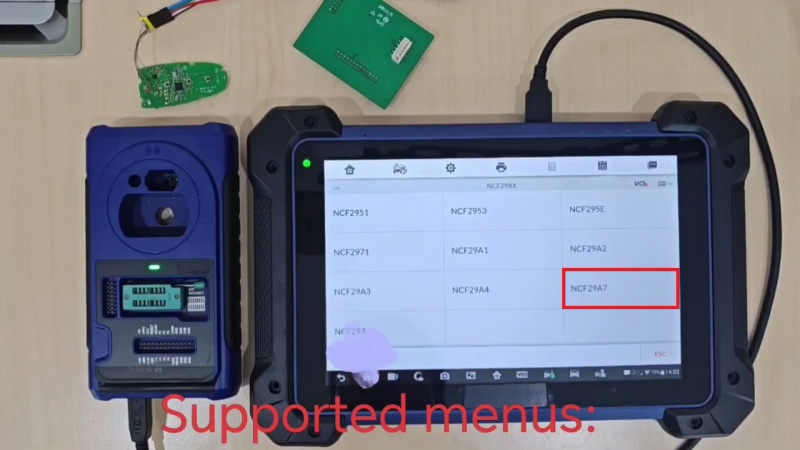

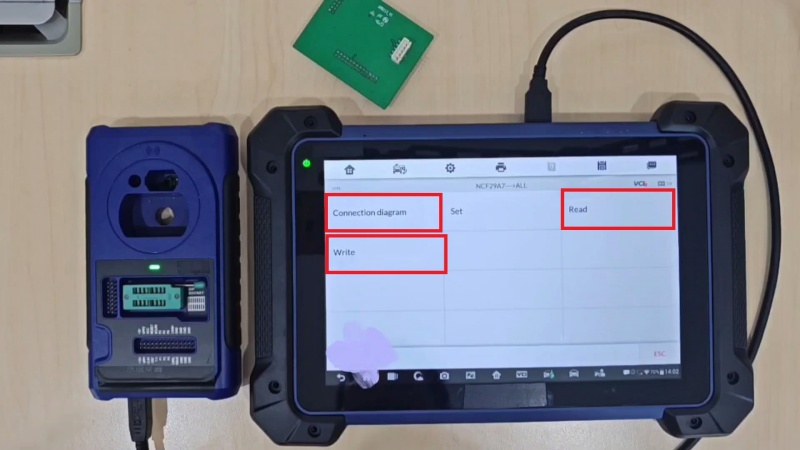

Выберите модель целевого чипа, например NCF29A7, затем выберите All и откройте схему подключения.
2. Подключите адаптер APB113

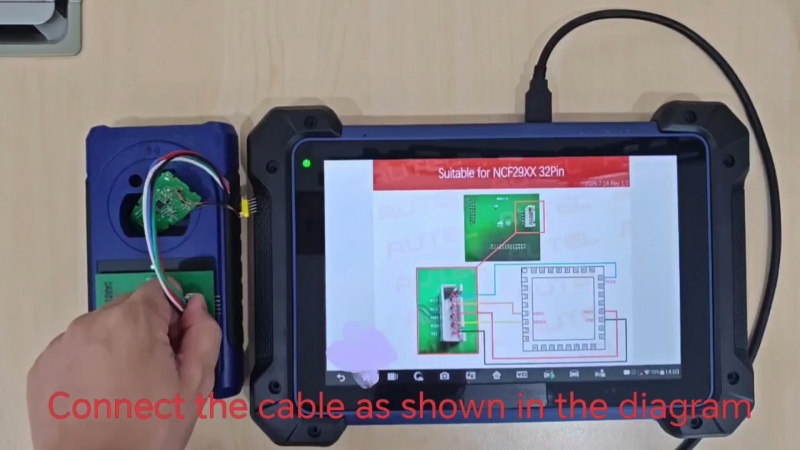

Следуйте схеме подключения на экране, чтобы подключить адаптер APB113 и провода к чипу. После выполнения подключений нажмите Read.
3. Считайте и сохраните BIN-файл

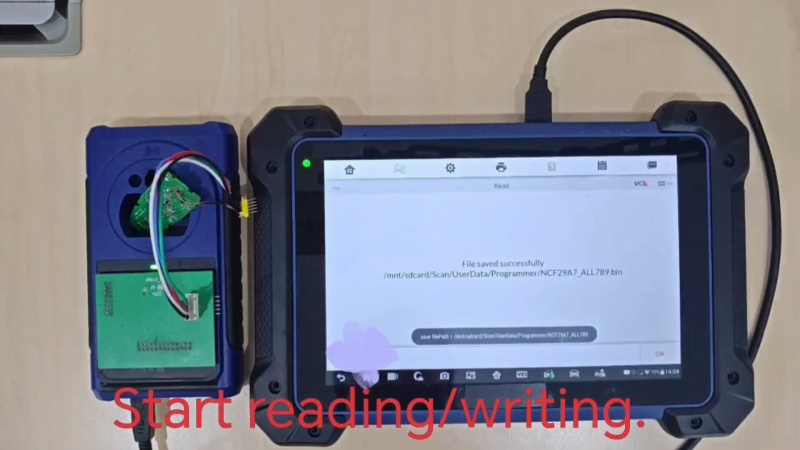

Дождитесь завершения процесса чтения чипа до 100%. Не отключайте USB-кабель во время чтения. Сохраните файл данных после завершения чтения.
4. Запишите данные на другой чип

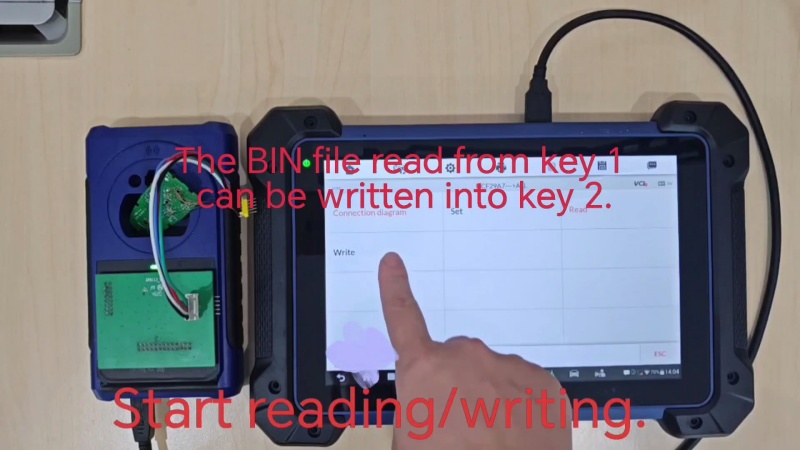

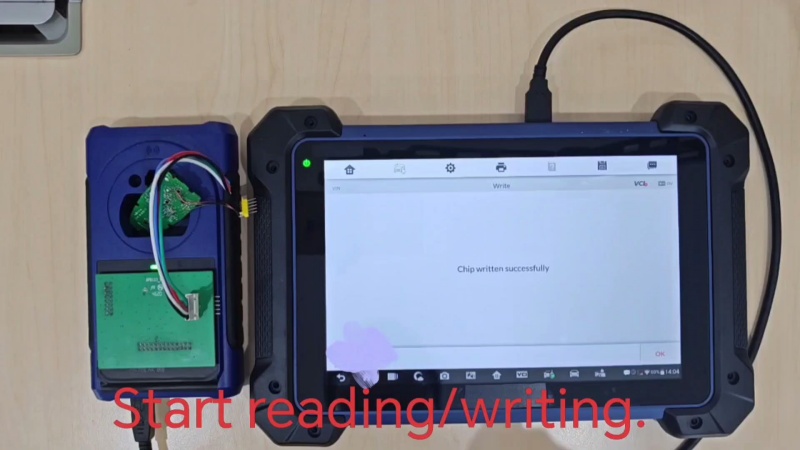

BIN-файл, считанный с ключа 1, можно записать на ключ 2. Вернитесь в меню чтения/записи чипа, нажмите Write и выберите сохранённый BIN-файл. Дождитесь, пока процесс достигнет 100%, и инструмент отобразит Chip written successfully.
