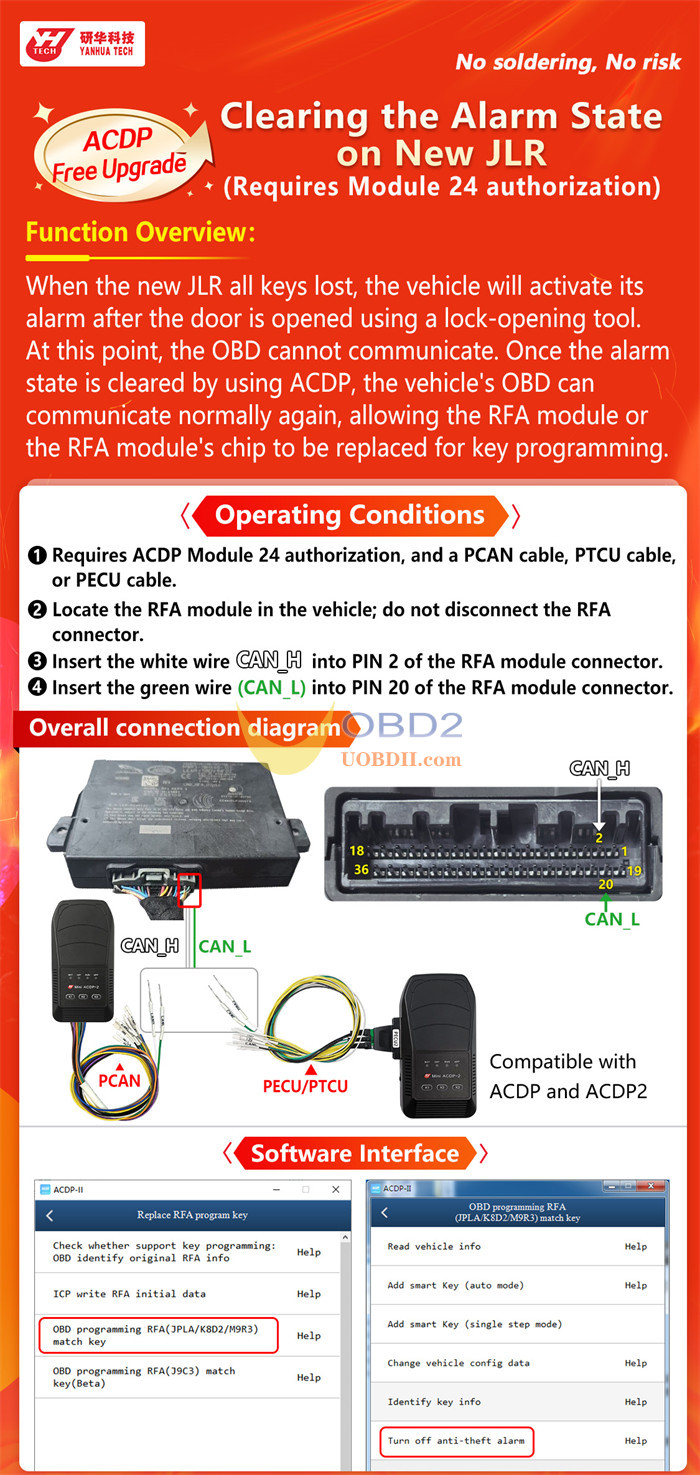

Yanhua представила бесплатное обновление ACDP, которое сбрасывает состояние противоугонной сигнализации на поддерживаемых новых автомобилях JLR, предлагая способ восстановить связь через OBD, когда активированная сигнализация прерывает процедуру обслуживания при потере всех ключей.
Одна из проблем при выполнении некоторых работ по потере всех ключей на новых JLR возникает после открытия двери с помощью инструмента для вскрытия замков. Автомобиль может перейти в состояние сигнализации, и связь через OBD может стать недоступной. Пока эта проблема со связью не решена, техники не могут продолжить стандартные рабочие процессы диагностики и программирования.
Новая функция ACDP направлена именно на это препятствие. Вместо того чтобы рассматривать сброс сигнализации как часть общего процесса программирования ключей, она предоставляет специальную опцию «Turn off anti-theft alarm» (Отключить противоугонную сигнализацию). После сброса состояния сигнализации связь через OBD может быть восстановлена, что позволяет выполнить необходимую работу по замене соответствующего модуля RFA или чипа RFA, требуемую для программирования ключей.
Оборудование и настройка
Функция работает с Yanhua ACDP-1 и ACDP–2, но недоступна без необходимой авторизации. Пользователям нужны:
- авторизация ACDP Module 24

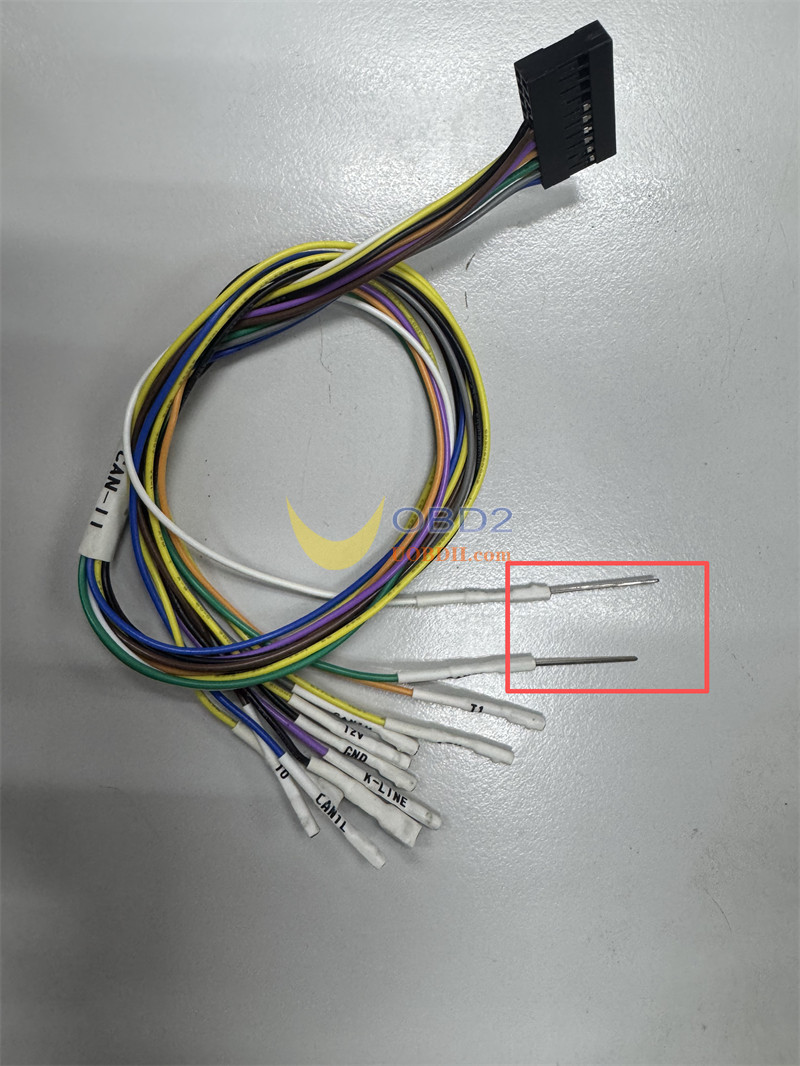

- Кабель PCAN, PTCU или PECU
Эти кабели уже входят в комплект определенных Mini ACDP Modules. Пожалуйста, проверьте, есть ли у вас соответствующий модуль, прежде чем покупать их отдельно. Если нет, эти кабели можно приобрести отдельно на UOBDII.COM.
- Кабель PCAN– входит в комплект Yanhua Module 3
- Кабель PECU– входит в комплект Yanhua Module 18
- Кабель PTCU– Входит в комплект Yanhua Module 19 или Yanhua Module 36

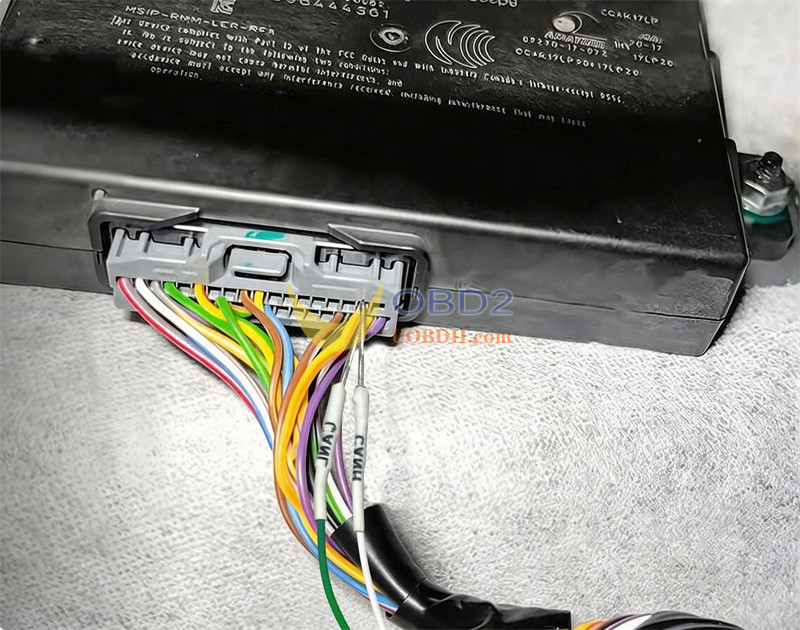

Доступ к модулю RFA автомобиля

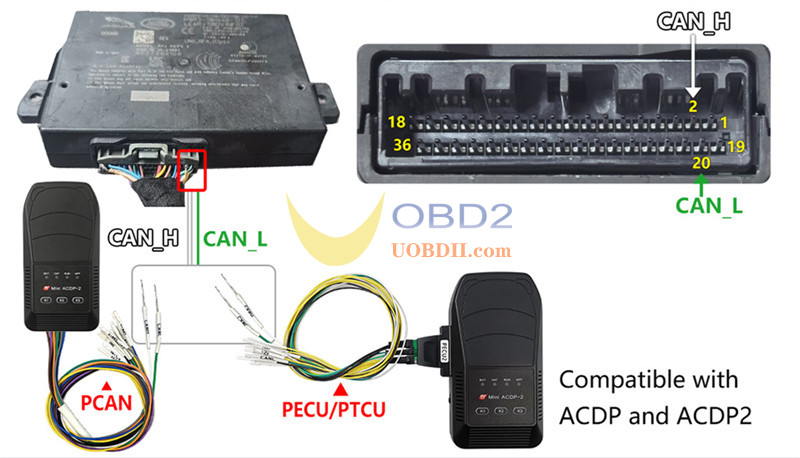

Проиллюстрированная схема подключения не требует пайки.
Также не требуется снимать разъем RFA.

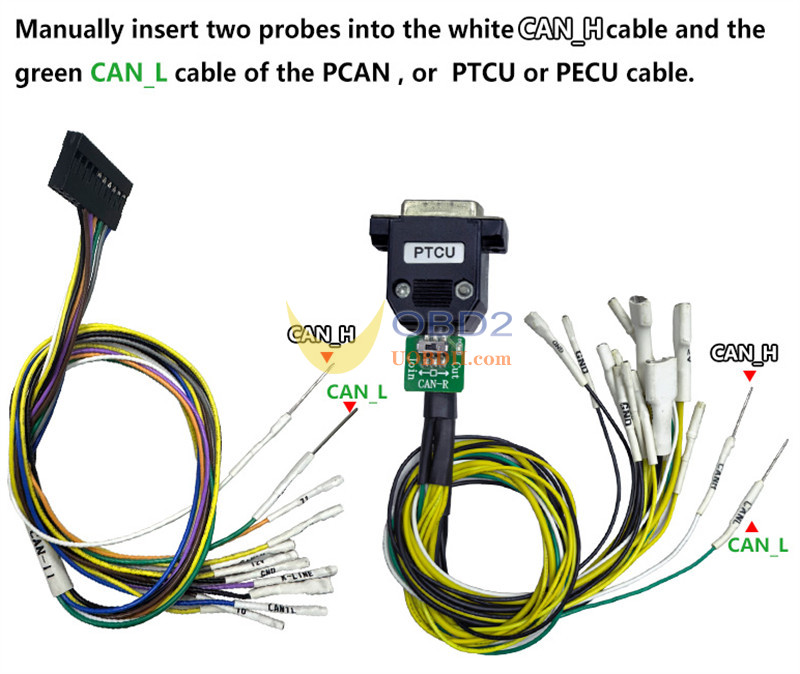

Вместо этого выполняются два подключения CAN, пока разъем остается на месте:
- Белый провод CAN_H к PIN 2
- Зеленый провод CAN_L к PIN 20
Доступ к программному обеспечению

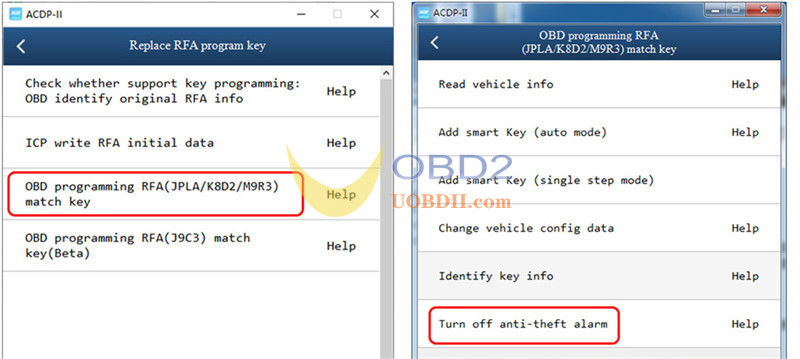

Опция находится в разделе:
Replace RFA program key → OBD programming RFA (JPLA/K8D2/M9R3) match key → Turn off anti-theft alarm
Для техников, работающих с поддерживаемыми новыми автомобилями JLR, практическая ценность этого обновления очевидна: оно предоставляет специальный метод для сброса состояния сигнализации и восстановления связи через OBD перед следующим этапом сервисного процесса. Правильная авторизация, выбор кабеля и подключение RFA остаются обязательными.
