Если вы работаете с синхронизацией ключей для BMW, напрямую записывать ключи через OBD на системах CAS4 может повредить данные модуля. Чтение данных с чипа на рабочем столе требует дополнительных шагов, но это обеспечивает сохранность модуля.
Вот процесс добавления ключа для автомобиля BMW 730Li 2009 года с помощью KEYDIY KD-X4 и KD-EPA Adapter.

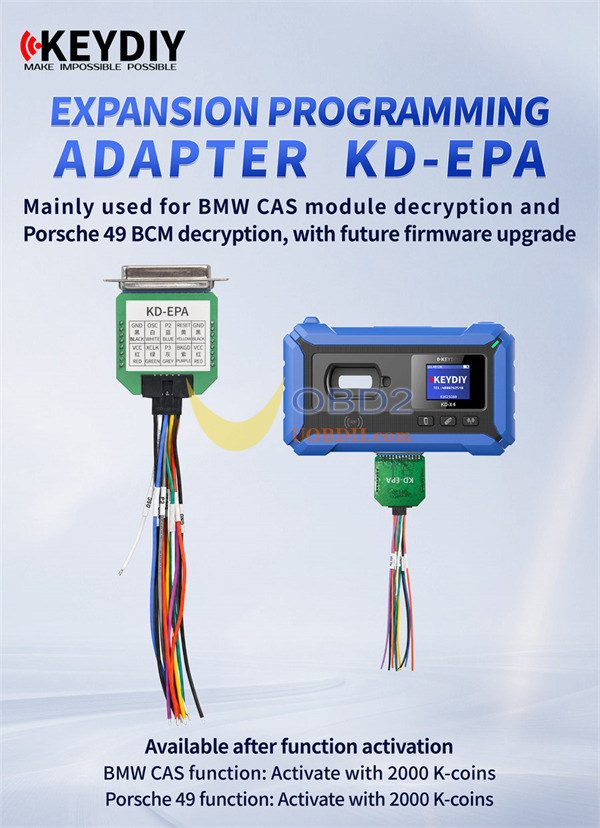

Что такое KEYDIY KD-EPA Adapter?
KD-EPA — это расширительный адаптер для программирования, предназначенный для чтения памяти чипа и декриптирования модулей. Он позволяет безопасно обойти ограничения OBD при работе с сложными системами иммобилайзера, с поддержкой дополнительных функций через обновления прошивки.
Поддерживаемое оборудование и функции декриптирования
- BMW CAS декриптирование: Требует 2000 K-монет для активации функции. Позволяет безопасно читать данные для модулей BMW CAS (например, CAS4/CAS4+ 1L15Y).
- Porsche 49 BCM декриптирование: Требует 2000 K-монет для активации функции. Позволяет извлекать данные памяти напрямую из модулей Porsche 49 BCM.
- Обновление прошивки: Поддерживает обновление прошивки для поддержки дополнительных модулей автомобилей в будущем.
Как добавить ключ BMW CAS4?
Необходимые инструменты
- KEYDIY KD-X4 5-in-1 key programmer
- KEYDIY KD-EPA Adapter
- KEYDIY KD FGB23 Key
- OTG Кабель и набор для пайки
Примечание: Убедитесь, что у вас есть 2000 K-монет для активации декриптирования BMW CAS.
Шаг 1: Снятие коробки CAS4

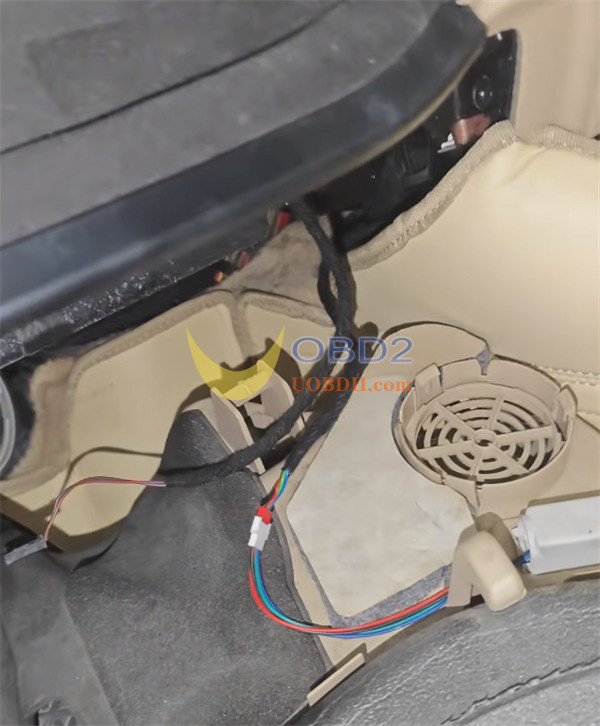

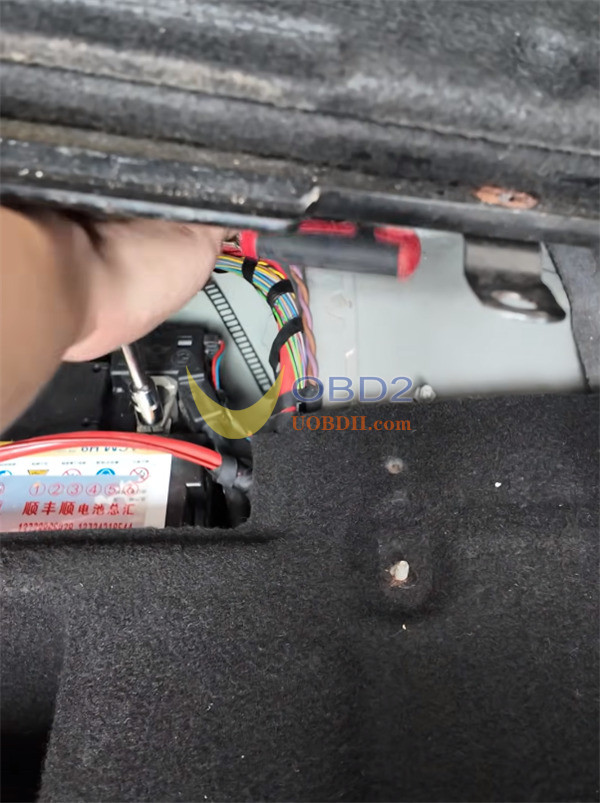

Всегда сначала отсоедините отрицательный кабель аккумулятора, чтобы защитить электронику автомобиля.

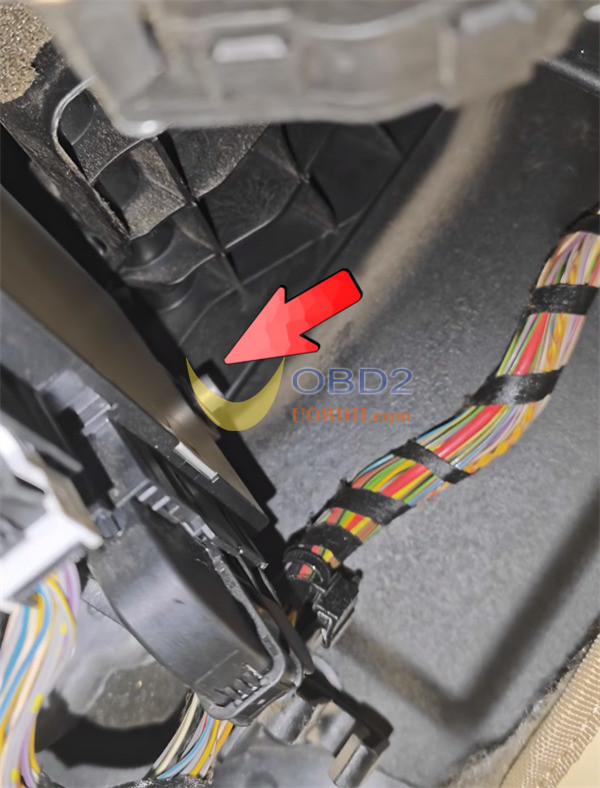

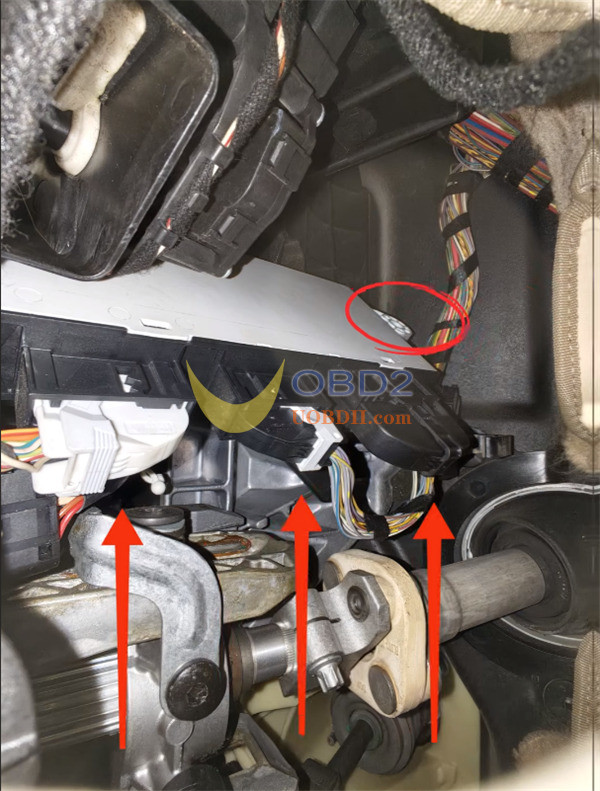

Снимите нижнюю облицовочную панель под рулевым колесом, открутите коробку CAS4, отсоедините три разъёма проводов и установите модуль на ваш рабочий стол.
Шаг 2: Припайка и чтение EEPROM

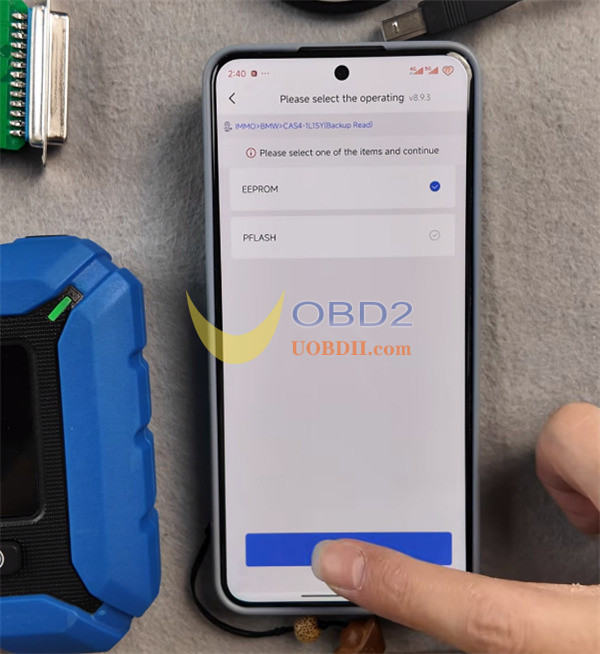

- Откройте приложение KD-X4 и перейдите к: Программирование иммо > KD-X4/KD prog mini > Чтение файла > IMMO > BMW > CAS4-1L15Y [Backup Read] > EEPROM.

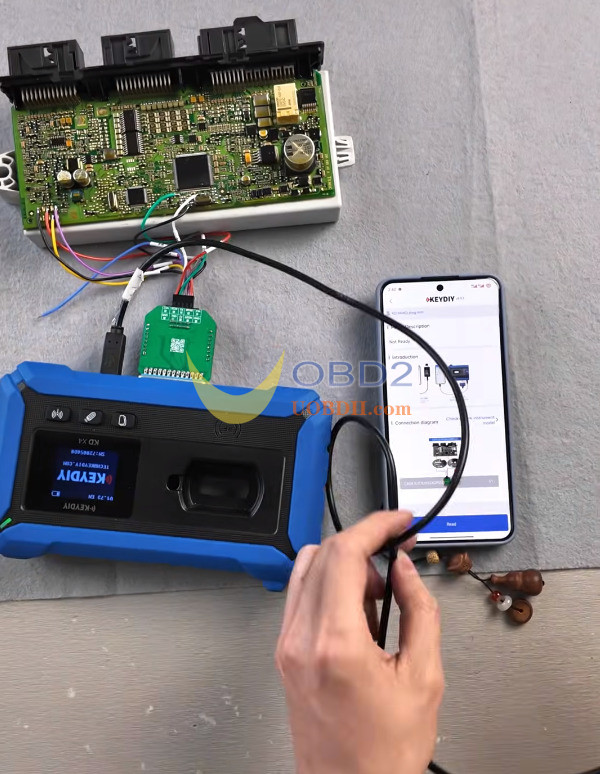

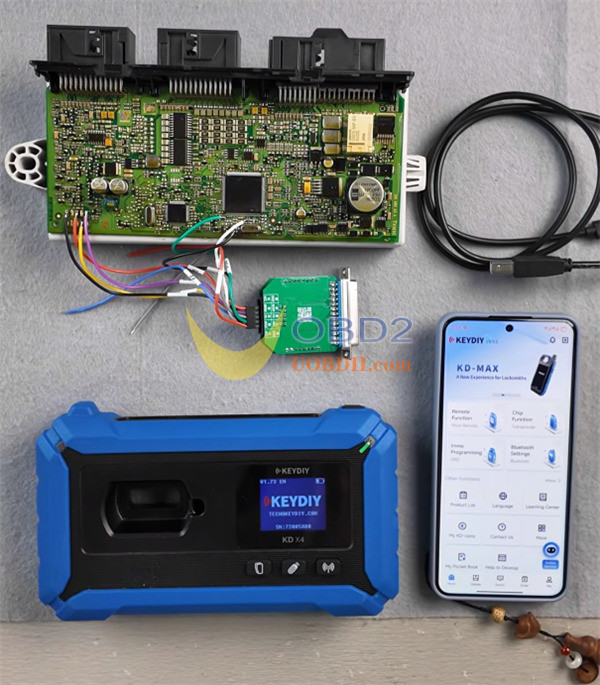

- Откройте схему приложения, припаяйте ваш провод к плате и подключите KD-EPA адаптер с помощью OTG кабеля.

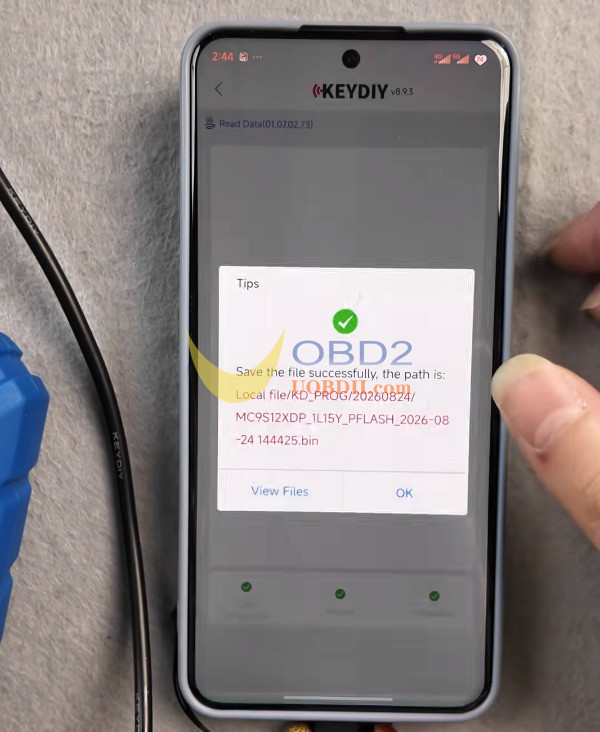

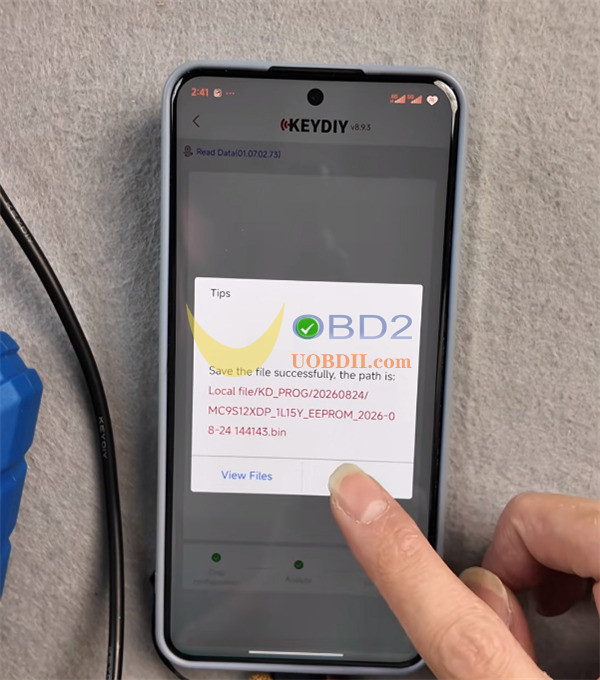

- Нажмите Чтение, чтобы сохранить файл EEPROM. Также сохраните файл D-FLASH/Preflash.

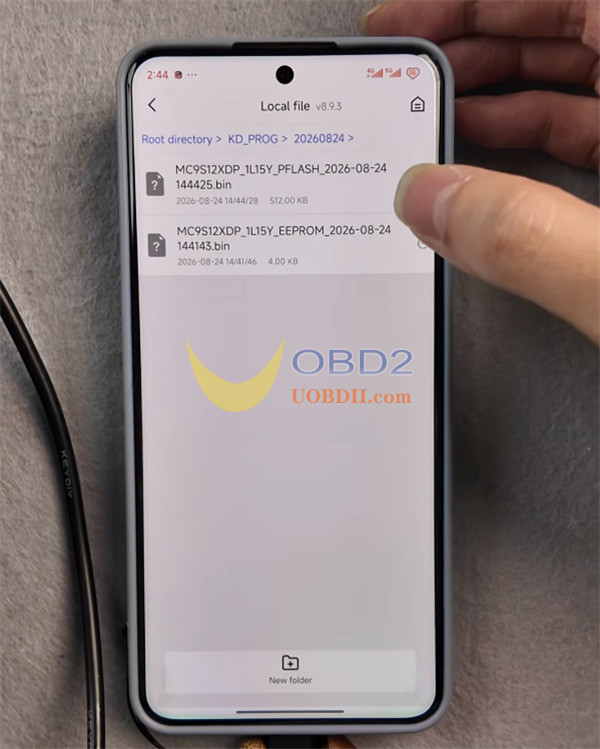

- Все файлы сразу попадают в папку Local File под текущей датой.
Шаг 3: Возвращение модуля на место
Отпаяйте провода, верните коробку CAS4 обратно в кузов автомобиля, подключите все три разъема, затяните винты, верните облицовку и подключите клемму массы аккумулятора.
Шаг 4: Создание ключа через OBD
- Подключите ваш KEYDIY KD-X4 к диагностическому разъему OBD автомобиля.

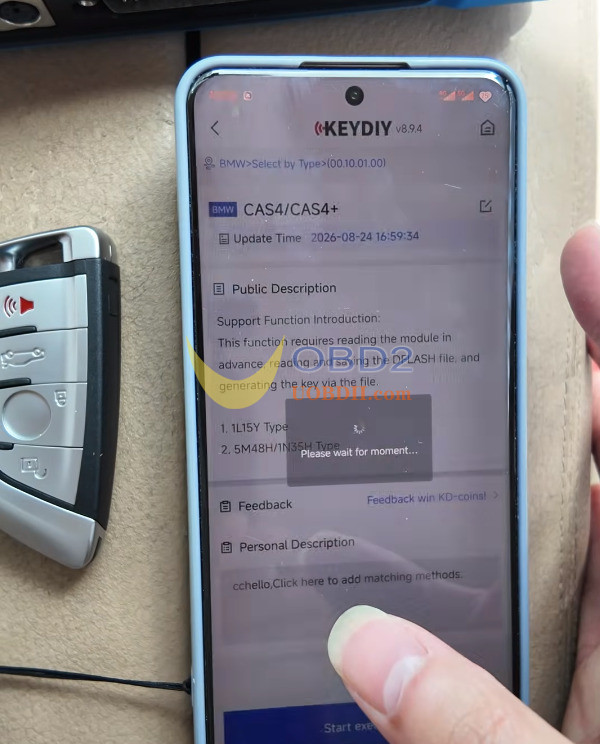

- Перейдите в IMMO Programming> immo Programming > BMW > Select by Type > CAS4/CAS4+ > Start execution > 1L15Y Type.

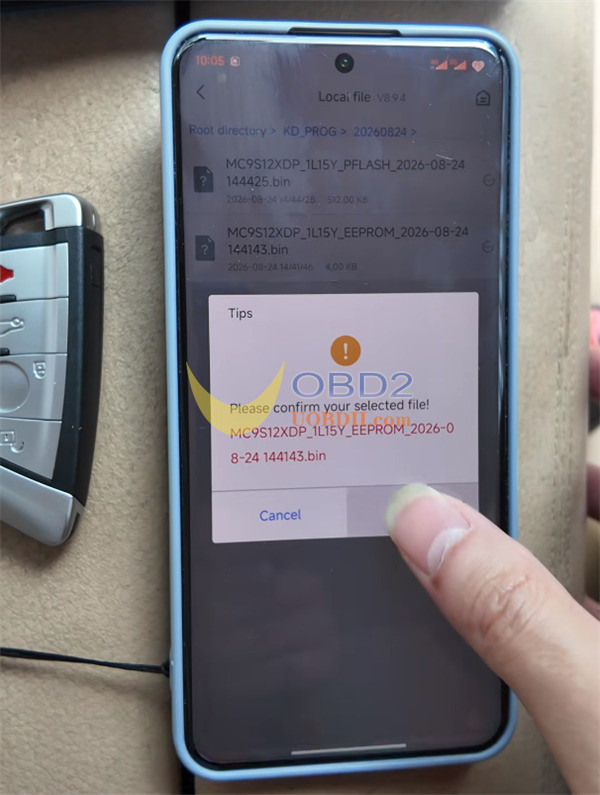

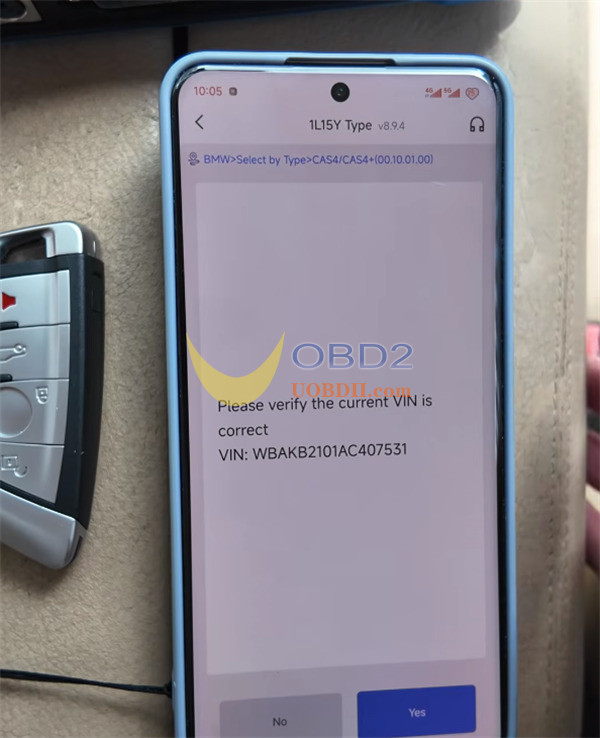

- Подтвердите, что VIN соответствует автомобилю, нажмите "Загрузить из локального файла" и выберите сохранённое EEPROM-изображение.

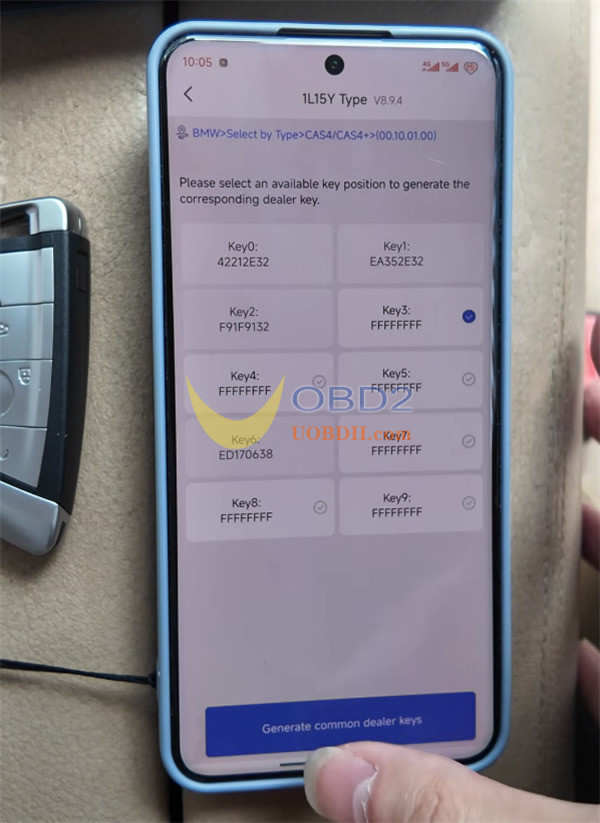

- Выберите свободный канал (например, Key 3).

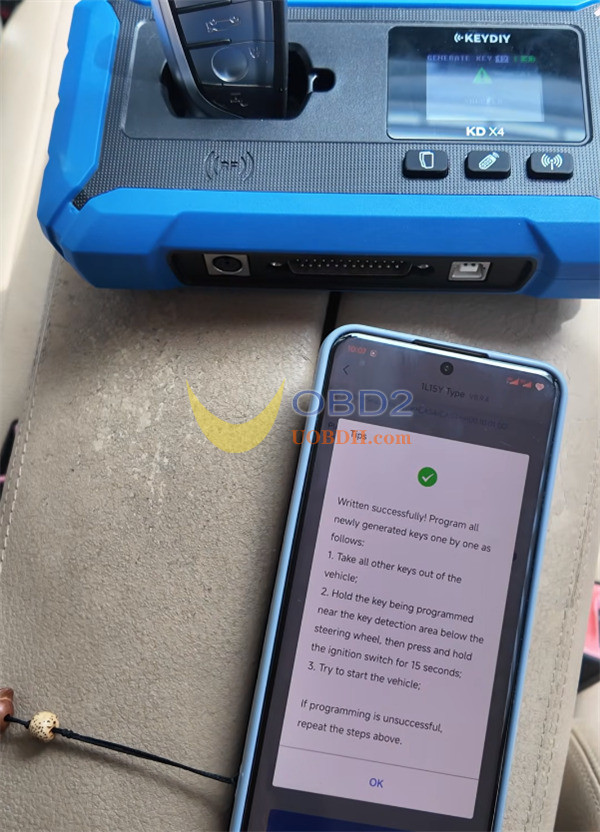

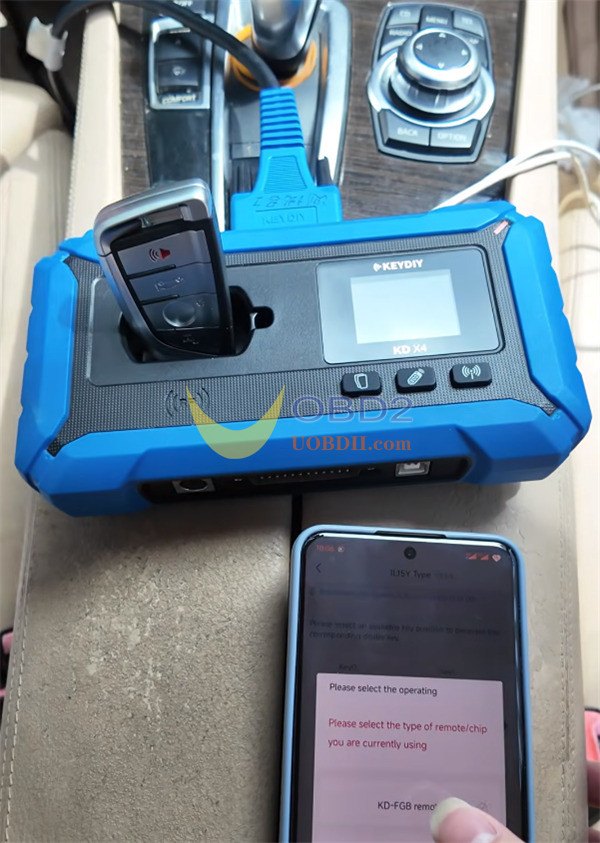

- Вставьте новый KEYDIY KD FGB ключ в антенну KD-X4, выберите KD-FGB дистанционное управление, и нажмите Создать общий ключ дилера.
Шаг 5: Проверка ключа
Подержите новый ключ над символом ключа на правой стороне колонки рулевого управления.
Нажмите кнопку запуска двигателя, выключите двигатель и проверьте функции дистанционного управления.
