Руководство по диагностическому инструменту Mercedes Xentry: SDconnect C4 vs C6 VCI, DoIP, SCN кодирование и решение проблем

Mercedes XENTRY-диагностический инструмент — это больше, чем просто читалка кодов неисправностей OBD. XENTRY связывается с отдельными блоками управления Mercedes-Benz, позволяя специалисту проводить быстрые тесты, считывать фактические значения, выполнять тесты исполнительных механизмов, следовать пошаговой диагностике, инициализировать определенные замененные модули и, при наличии соответствующего разрешения, выполнять программирование и кодирование.

Для мастерских, выбирающих между SDconnect C4 и более новым интерфейсом C6/XENTRY Diagnosis VCI, наиболее важные вопросы — это поколение автомобиля, требуемые протоколы связи, требования к старым DAS/HHT, а также входит ли в объем работы обслуживание новых автомобилей с протоколом DoIP.

Интерфейс — это только часть системы. Правильное программное обеспечение, охват автомобилей, лицензии или пользовательские права, кабели, стабильное напряжение автомобиля и соответствующее разрешение на программирование также имеют первостепенное значение.

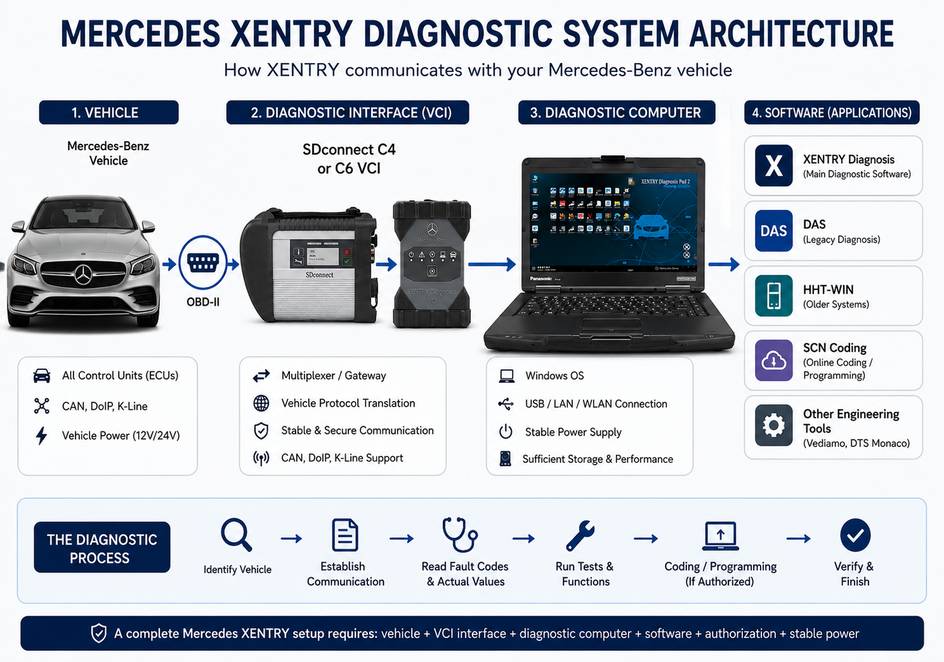

Что такое система диагностики Mercedes XENTRY?

Что может диагностировать XENTRY?

• Управление двигателем
• Автоматическая коробка передач
• Системы ABS/ESP и тормозов
• Дополнительные системы безопасности
• Электронное зажигание и разрешение на вождение
• Модули приема сигналов
• Климат-контроль
• Панель приборов
• Подвеска
• Помощь при парковке
• Электроника сидений и кузова
• Модули информационного развлечения и связи
Доступные функции зависят от автомобиля, ECU, версии диагностического программного обеспечения, прав пользователя и используемого интерфейса.
Например, OBD2TOOL C6 описывает коммуникацию CAN и DoIP и охват электронных систем двигателя, трансмиссии, тормозов, SRS, кузова и других систем.

---

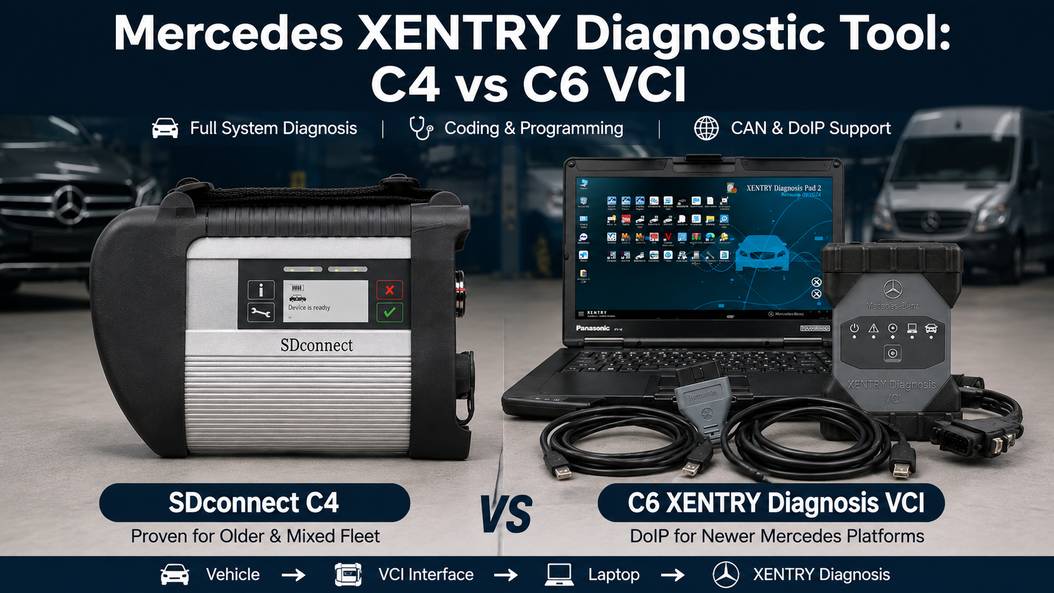

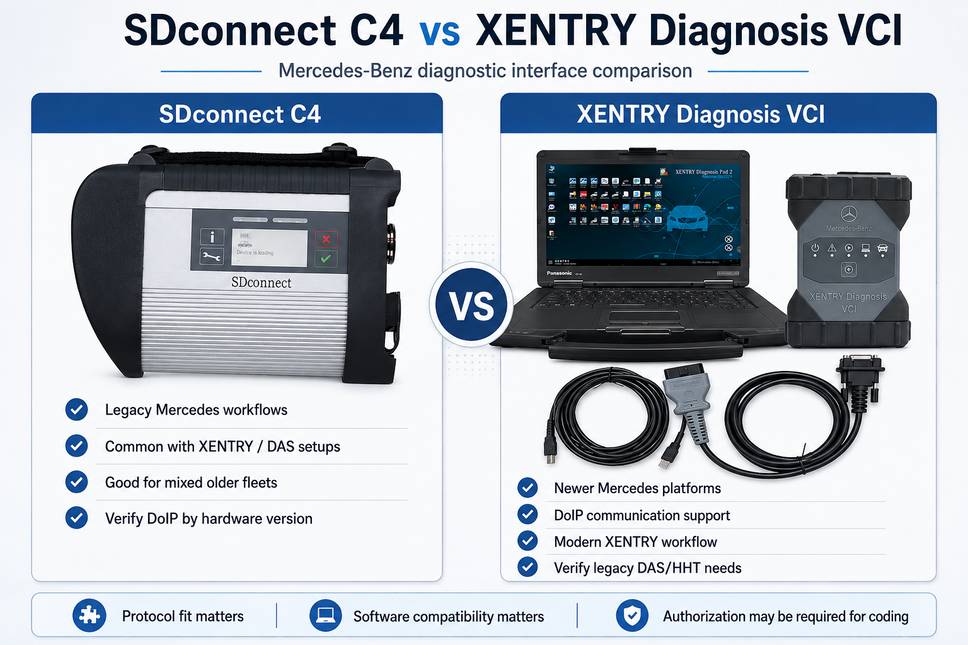

SDconnect C4 против C6/XENTRY Diagnosis VCI: Что лучше для мастерской?



Нет универсального ответа. Мастерская, специализирующаяся на старых автомобилях Mercedes, имеет другие требования к интерфейсу, чем мастерская, занимающаяся диагностикой новых автомобилей W206- или W223-серий.

Практическое сравнение C4 и C6

Обслуживание старых автомобилей Mercedes	Обычно основная причина для выбора C4	Необходимо проверить, поддерживает ли пакет переходы DAS/HHT
XENTRY диагностика	Да, с совместимым программным обеспечением	Да, с совместимым программным обеспечением
Совместимость DAS	Встречается в пакетах C4	В зависимости от пакета
HHT/HHT-WIN	Более актуально, когда требуется поддержка переходов	Не предполагайте поддержку
Диагностика CAN	Да	Да
DoIP	Только определенные версии C4 с поддержкой DoIP	Основная причина для выбора нового VCI
Новые платформы Mercedes	В зависимости от аппаратного и программного обеспечения C4	В целом более подходящий вариант, когда требуется DoIP
Грузовики / автомобили 24 В	В зависимости от пакета; пакет OBD2TOOL C4 включает опцию программного обеспечения для грузовиков	Подтвердите точный пакет C6 перед покупкой
Программирование SCN	Интерфейс может обеспечить коммуникацию, но требуется авторизация	То же самое
Лучший случай использования	Смешанный парк и обслуживание старых автомобилей Mercedes	Диагностика новых автомобилей Mercedes/DoIP

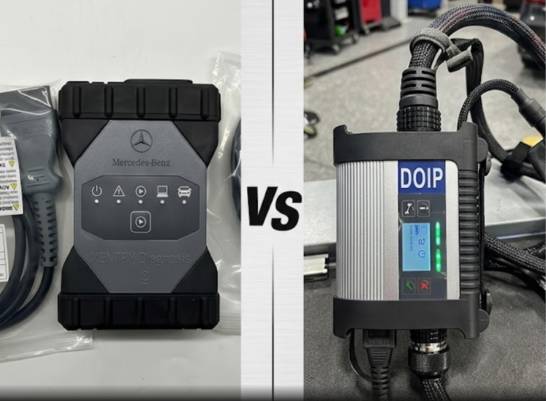

Важно: Не каждое "C4" или "C6" технически одинаково

Эта разница имеет значение при покупке диагностического оборудования.
Стандартная версия SDconnect не должна автоматически считаться совместимой с DoIP. Определённый продукт OBD2TOOL, упомянутый в этой статье, продвигается как вариант SDconnect C4 с поддержкой DoIP, поэтому не следует распространять его совместимость на все C4 на рынке.

---

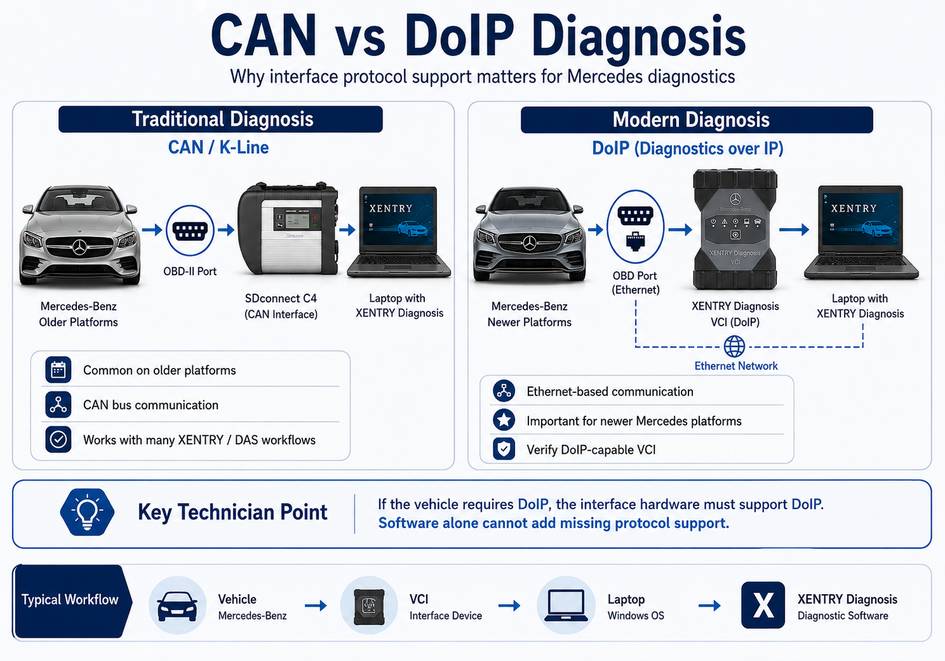

Когда Вам Нужен DoIP для Диагностики Mercedes?



DoIP (диагностика через интернет-протокол) — это Ethernet-ориентированная диагностика автомобиля, определённая в семействе стандартов ISO 13400.
Она становится особенно важной на новых архитектурах Mercedes, так как некоторые блоки управления используют Ethernet вместо традиционных каналов CAN/K-line.
Документация XENTRY Pass Thru Mercedes-Benz указывает, что поддержка DoIP зависит от поддержки DoIP интерфейсом и конкретно идентифицирует модельные серии 206 и 223 как чисто DoIP модели в своём руководстве Pass Thru.
Поэтому:
W206/W223 или другие современные DoIP-совместимые модели → проверьте совместимость DoIP перед покупкой VCI.
Не предполагайте, что установка более новой версии XENTRY может добавить протокол, который физический VCI не поддерживает.

---

Когда SDconnect C4 Все-таки Лучший Выбор?



C4 может остаться практичным выбором, когда мастерская регулярно обслуживает широкий спектр старых автомобилей Mercedes-Benz.
Основная причина не просто цена — это совместимость с устаревшими диагностическими рабочими процессами.
Некоторые старые модели могут требовать перехода XENTRY в DAS или другие устаревшие диагностические среды. Если выбранный VCI не поддерживает этот процесс, он может идентифицировать VIN, но диагностика может провалиться, когда программа пытается открыть требуемое устаревшее приложение.
Таким образом, ориентированная на C4 установка может быть более целесообразной, когда ваша нагрузка включает:
• Более ранние пассажирские шасси
• Старые фургоны
• Автомобили, требующие диагностики на основе DAS
• Старые блоки управления, не использующие DoIP
• Смесь устаревших и более поздних автомобилей Mercedes с CAN
Для этого типа мастерской подходящим вариантом OBD2TOOL является MB SD Connect Compact 4 Star Diagnostic Tool.
.
Текущее описание продукта указывает, что это устройство является вариантом C4 с поддержкой DoIP и включает в себя программное обеспечение для XENTRY/DAS. На странице продукта также перечислены отдельные пакеты программного обеспечения для легковых автомобилей и грузовиков, поэтому убедитесь в точном составе программного обеспечения перед покупкой.

---

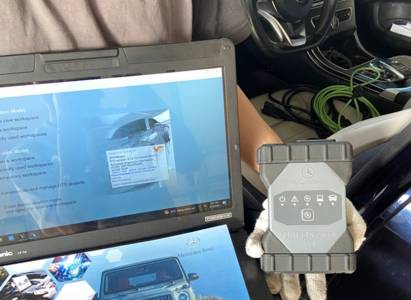

Когда лучше использовать C6/XENTRY Diagnosis VCI?



Для мастерской, специализирующейся на более новых платформах Mercedes, новая архитектура VCI обычно является более логичным выбором, особенно если требуется коммуникация DoIP.
Список OBD2TOOL C6 конкретно указывает поддержку ISO 13400 DoIP и CAN-коммуникации.
См. текущее:
Mercedes C6 XENTRY Diagnosis VCI DoIP Interface
Одно предостережение: текущая страница продукта содержит противоречивую информацию о поддержке программного обеспечения для грузовиков. Одна часть говорит, что новая конфигурация не поддерживает грузовики Mercedes, в то время как другие части описывают отдельные системы для легковых автомобилей и грузовиков и способность работать с 24 В грузовиками.
По этой причине мастерская, покупающая C6 в основном для работы с Actros, Atego или другими коммерческими автомобилями, должна убедиться в точной конфигурации программного обеспечения, охвате грузовиков и конфигурации интерфейса перед заказом.
Это предпочтительнее, чем публикация общей информации, что каждая конфигурация C6 поддерживает все легковые автомобили и грузовики Mercedes.

---

Как правильно диагностировать неисправности Mercedes с помощью XENTRY?



Ценность XENTRY не только в том, что он может извлекать больше кодов неисправностей. Преимущество заключается в последующей диагностической последовательности.

Шаг 1: Подтверждение совместимости автомобиля и интерфейса

Перед подключением:
1. Определите серию шасси/модель.
2. Определите, использует ли автомобиль устаревшую, CAN или DoIP диагностику.
3. Убедитесь, что интерфейс поддерживает требуемый протокол.
4. Убедитесь, что установленное программное обеспечение действительно охватывает эту серию шасси.
• Для старых автомобилей определите, требуется ли сессия DAS или другое устаревшее приложение.
Это предотвращает потерю диагностического времени из-за проблем совместимости инструментов.

---

Шаг 2: Проверьте напряжение аккумулятора перед диагностикой

Слабый аккумулятор может создать множество apparently unrelated faults:
• Недостаточное напряжение в блоках управления
• Ошибки CAN-связи
• Временное исчезновение модулей
• Симптомы невозможности запуска двигателя
• Прерывания программирования
Если вы планируете программирование, кодирование или перепрошивку ECU, подключите правильный стабилизированный блок питания для аккумулятора автомобиля, следуя инструкциям по эксплуатации автомобиля и диагностического оборудования.
Не начинайте программирование ECU на слабом аккумуляторе.

---

Шаг 3: Подключите VCI и подтвердите связь

Подключите интерфейс к автомобилю и диагностическому компьютеру.
Перед открытием полной диагностической сессии подтвердите, что:
• Интерфейс включается нормально.
• Компьютер обнаруживает интерфейс.
• Диагностическая конфигурация выбирает правильный интерфейс.
• Связь USB/LAN/WLAN работает.
• Для автомобиля DoIP доступен требуемый интерфейс DoIP.
Инструменты конфигурации Mercedes XENTRY поддерживают выбор между совместимыми типами интерфейсов, включая XENTRY Diagnosis VCI и SDconnect в поддерживаемых установках.

Совет для техников

Для обычной диагностики неисправностей беспроводная связь может быть удобна.
Для длительного программирования или перепрошивки используйте метод подключения, рекомендованный для конкретной диагностической установки, и избегайте всего, что может прервать связь. Никогда не отсоединяйте VCI, не позволяйте ноутбуку перейти в режим сна или не переключайте сетевые адаптеры во время программирования ECU.

---

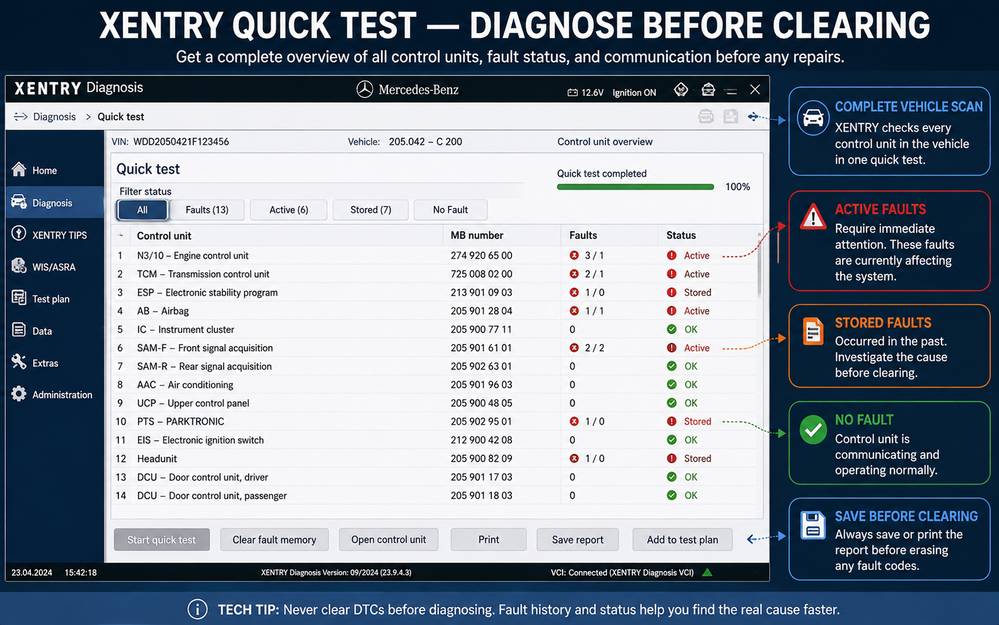

Шаг 4: Выполните полное быстрое тестирование перед очисткой кодов

Общая ошибка — это подключение XENTRY и немедленное удаление всех сохраненных неисправностей.
Не делайте этого.
Сначала выполните полное сканирование автомобиля и сохраните исходную информацию о неисправностях.
Ищите следующие шаблоны:
Один блок управления с несколькими внутренними неисправностями
против
Десять блоков управления, сообщающих о связи с одним и тем же отсутствующим модулем
Эти шаблоны ведут к совершенно разным диагностическим путям.
Также различайте:
• Текущие/активные неисправности
• Сохраненные неисправности
• Периодические неисправности
• Неисправности недостаточного напряжения
• Неисправности связи
• Неисправности, являющиеся следствием отказа другого блока управления
«Панель приборов, заполненная предупреждающими огнями», часто не означает, что десять независимых компонентов отказали одновременно.

---

Шаг 5: Диагностируйте сети и проблемы питания перед заменой модулей

Предположим, что автомобиль сообщает о неисправностях от блока управления двигателем, ESP, трансмиссии и системы рулевого управления одновременно.
Замена датчиков на основе каждого кода неисправности будет плохой диагностической практикой.
Сначала проверьте, имеют ли неисправности общую причину:

Многие модули сообщают о недостаточном напряжении питания	Слабая батарея / проблемы с зарядкой	Измерьте напряжение системы и проверьте питание
Многие ЭБУ не могут связаться с одним модулем	Проблемы с питанием, массой или сетью	Проверьте питание/массу модуля и доступность сети
XENTRY не может связаться ни с каким ЭБУ	Проблемы с разъемом DLC, VCI, настройками или питанием автомобиля	Проверьте статус VCI и питание разъема диагностики
ЭБУ CAN отвечают, но модули DoIP нет	Проблемы с интерфейсом или настройками DoIP	Проверьте DoIP-совместимое оборудование и соединение
Сообщение об ошибке возвращается сразу после сброса	Активная электрическая/механическая неисправность	Диагностируйте схему, а не повторно сбрасывайте коды ошибок
Связь прерывается во время программирования	Нестабильность напряжения/сети	Остановите и исправьте инфраструктурную проблему перед повторной попыткой

Здесь становится ценным использование диагностики на уровне производителя: техник может объединить память о неисправностях с фактическими значениями, информацией о сети и функциональными тестами, а не рассматривать каждый код ошибки как инструкцию по замене компонентов.

---

Шаг 6: Используйте фактические значения и тесты актуаторов для подтверждения неисправности

Код ошибки обычно указывает на место, где ЭБУ обнаружил проблему, но не всегда указывает на компонент, который нужно заменить.
Например, сенсорная неисправность может быть вызвана:
• Неисправным сенсором
• Открытой цепью
• Коротким замыканием на питание или массу
• Ржавчиной на разъеме
• Недостаточным усилием на контактах
• Отсутствием напряжения питания
• Проблемами питания или массы ЭБУ
• Нереалистичным механическим состоянием
Используйте фактические значения для определения, имеет ли сигнал физический смысл.
Где это применимо, используйте тесты актуаторов XENTRY для определения, может ли ЭБУ командовать компонентом и реагирует ли система.
Рассмотрите замену компонента только после того, как диагностические данные подтвердят его неисправность.

---

Шаг 7: Исправьте физическую неисправность перед программированием

Программирование не исправляет поврежденные провода, низкое напряжение, неисправные сенсоры или плохое CAN-соединение.
Перед программированием замены ЭБУ:
• Исправьте известные проблемы с питанием и массой.
• Исправьте проблемы с связью.
• Подтвердите, что заменяемый блок управления соответствует автомобилю.
• Проверьте разъемы и контакты.
• Подтвердите стабильность поддержки батареи.
• Сохраните существующую конфигурационную информацию, если это возможно.
Программирование ЭБУ при нестабильной сети автомобиля может превратить простой ремонт в намного более сложную работу по восстановлению.

---

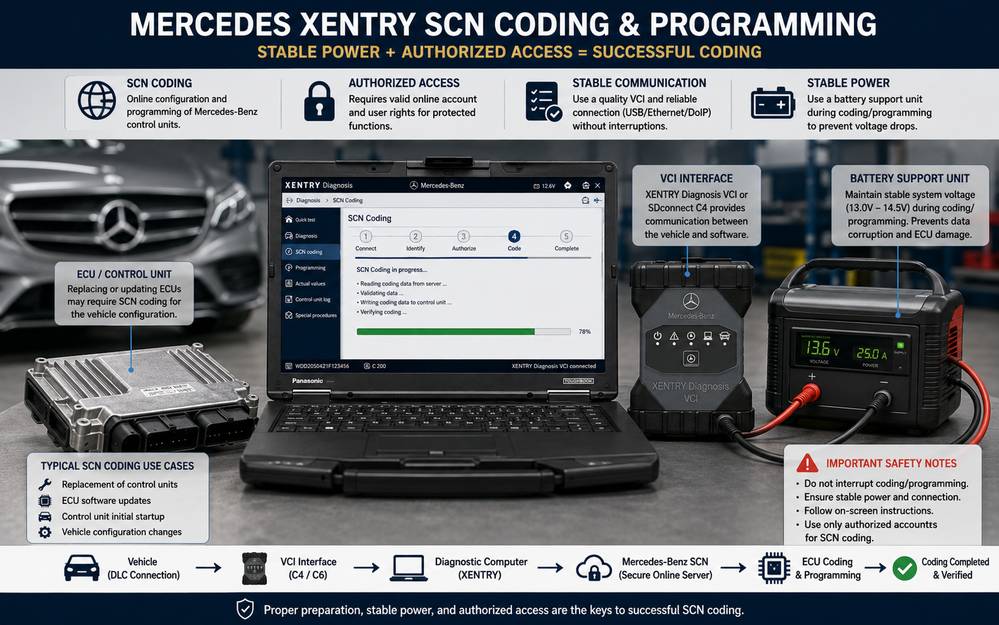

Что такое SCN-кодирование Mercedes?



SCN-кодирование настраивает определенные блоки управления Mercedes-Benz с правильным программным обеспечением или кодировочными данными, специфичными для автомобиля.
В типичных ситуациях это может включать:
• Замену определенных блоков управления
• Обновление ПО блоков управления
• Первоначальный запуск блока управления
• Изменения конфигурации, специфичные для автомобиля, выполненные через утвержденную диагностическую процедуру
Не каждая замена компонентов требует одинакового подхода, поэтому техники должны следовать процессу XENTRY для конкретного VIN и ECU.
Важно:
Наличие интерфейса C4 или C6 не автоматически предоставляет мастерской доступ к SCN.
Сам список C6 от OBD2TOOL указывает, что SCN-кодирование требует онлайн-аккаунта, а официальная диагностическая среда Mercedes-Benz использует аутентифицированные права пользователя для защищенных диагностических функций.
Для подробного объяснения внутренне ссылаться на руководство по SCN-кодированию Mercedes от OBD2TOOL.
.

---

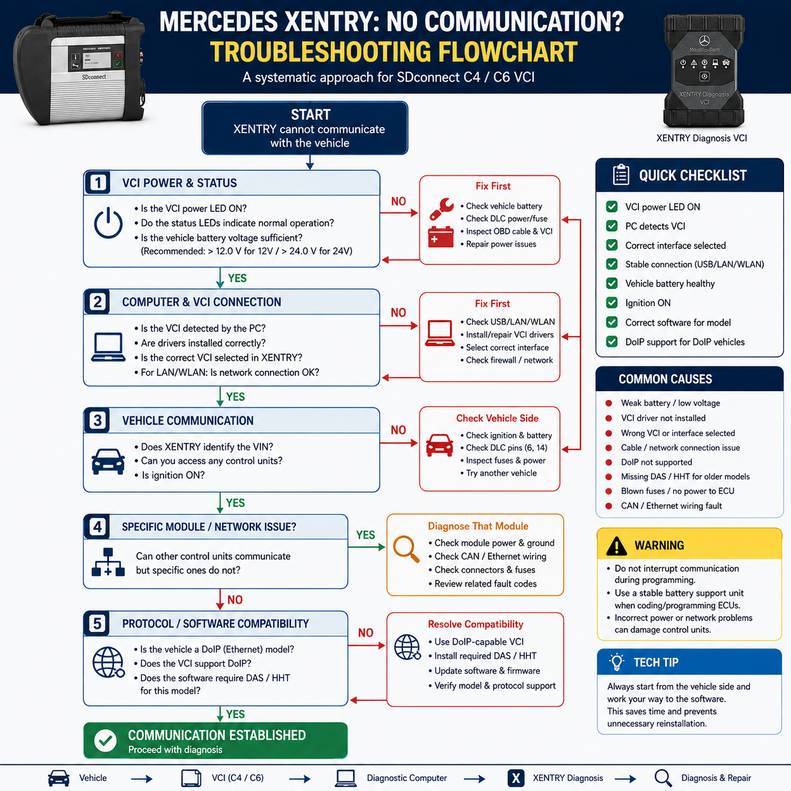

XENTRY не может установить связь с автомобилем: диагностический чек-лист



Когда XENTRY сообщает, что не может установить связь, не сразу переустанавливайте программное обеспечение.
Начните с автомобиля и двигайтесь наружу.

1. Включается ли интерфейс?

Если нет:
• Проверьте состояние батареи автомобиля.
• Проверьте наличие питания на диагностическом разъеме, если необходимо.
• Проверьте диагностический кабель.
• Проверьте индикаторы питания и статуса VCI.

2. Может ли компьютер видеть VCI?

Если VCI включается, но компьютер не видит его:
• Проверьте подключение USB/LAN.
• Подтвердите настройку сети.
• Подтвердите правильный VCI.
• Проверьте необходимые драйверы интерфейса.
Для пользователей SDconnect OBD2TOOL уже имеет внутреннюю инструкцию, посвящённую настройке подключения кабелем:
Как настроить SDconnect для XENTRY кабелем

3. Идентифицирует ли XENTRY автомобиль, но не может открыть диагностику?

Это важный признак.
Возможные причины включают:
• Недоступность необходимого legacy программного обеспечения.
• Выбранный VCI не поддерживает требуемый DAS/HHT рабочий процесс.
• Требуется DoIP, но недоступен.
• Отсутствует диагностическое разрешение или сертификат.
• Несовместимость программного обеспечения и драйверов интерфейса.
Поэтому успешное считывание VIN не обязательно подтверждает, что система может общаться со всеми ECU.

4. Отвечает ли только один модуль управления?

Если остальная часть автомобиля работает нормально, проверьте этот модуль, а не всю диагностическую систему.
Проверьте:
• Электропитание ECU
• Заземление ECU
• Реле
• Состояние разъёма
• Сетевое проводное соединение
• Просыпающиеся цепи, если применимо

---

Частые ошибки при диагностике Mercedes XENTRY

Очистка всех DTC перед сохранением первоначального скана

Это уничтожает полезную диагностическую историю и может скрыть связь между неисправностями.

Предполагая, что каждый C4 поддерживает DoIP

Возможность DoIP зависит от фактического аппаратного интерфейса.

Предполагая, что "C6" гарантирует совместимость DAS/HHT

Различные пакеты C6 используют разные конфигурации программного обеспечения и драйверов.

Предполагая, что SCN кодирование включено, потому что интерфейс поддерживает программирование

Доступ к SCN и диагностическое общение — это разные вопросы.

Программирование с недостаточной поддержкой батареи

Перебои напряжения во время программирования могут сделать ECU неработоспособной или потребовать восстановления.

Замена ECU из-за отображения неисправности

Если ECU отображает неисправность в цепи, это часто правильно работает. Сначала докажите целостность питания, заземления, проводки и сигнала.

Выбор инструмента только по версии программного обеспечения

Новая версия XENTRY не может компенсировать отсутствие необходимого физического протокола обмена данными у интерфейса.

---

Какой диагностический набор для Mercedes вам нужен?

Для мастерской, работающей с разными поколениями Mercedes, определите свой парк автомобилей перед покупкой.

Выберите SDconnect C4-ориентированный набор при:

• Важности поддержки legacy Mercedes.
• Постоянном встрече с автомобилями, требующими рабочие процессы эпохи DAS.
• Подтверждении выбранного C4 для требуемых протоколов.
• Важности поддержки коммерческого транспорта и подтверждении её для конкретного пакета программного обеспечения.

Рассмотрите C6/XENTRY Diagnosis VCI-подобный интерфейс при:

• Новейшие Mercedes пассажирские автомобили составляют большую часть вашей работы.
• DoIP является важным требованием.
• Вы хотите новый VCI архитектуру.
• Вы уже подтвердили, что требования legacy DAS/HHT не являются проблемой.
OBD2TOOL Mercedes MB Star Diagnostic Tools
Перед покупкой укажите модель, шасси, год выпуска и требуемую работу — диагностика, кодирование или программирование. Эти данные гораздо полезнее для определения совместимости, чем просто вопрос о том, работает ли сканер с Mercedes.

---

Часто задаваемые вопросы

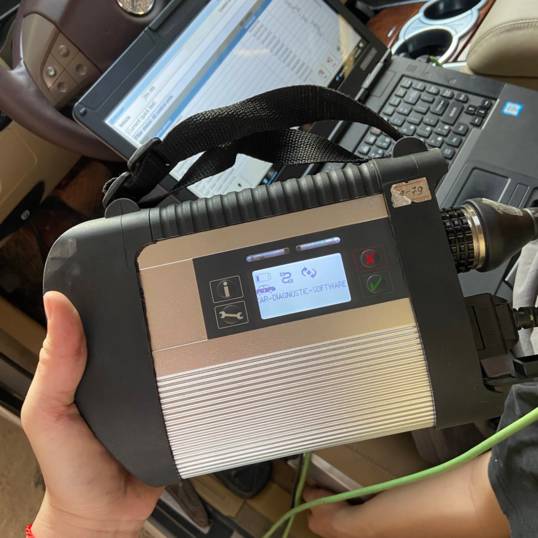

Является ли Mercedes XENTRY тем же, что и MB Star C4 или C6?

Нет. XENTRY — это диагностическое программное обеспечение, в то время как SDconnect C4 или XENTRY Diagnosis VCI/C6 — это аппаратное обеспечение, которое подключает диагностический компьютер к автомобилю.

Лучше ли C6 чем C4 для всех Mercedes?

Нет. C6-стильные VCI привлекательны для новых DoIP-автомобилей, в то время как C4 системы могут оставаться полезными, когда старые DAS-автомобили составляют значительную часть работы в мастерской.

Поддерживает ли SDconnect C4 DoIP?

Некоторые конкретные варианты SDconnect поддерживают DoIP; многие старые — нет. Не определяйте поддержку DoIP только по названию "C4". Подтвердите фактические технические характеристики оборудования.

Может ли XENTRY выполнить кодирование SCN с C4 или C6?

Аппаратное обеспечение может предоставить канал связи при совместимости, но для процедур, требующих кодирования SCN, все еще необходима авторизованная онлайн-доступ и соответствующее программное обеспечение/права пользователя.

Почему XENTRY определяет VIN, но не может диагностировать автомобиль?

Определение VIN доказывает, что часть пути связи работает. Диагностика может провалиться из-за недоступности необходимой среды DAS/HHT, отсутствия поддержки DoIP, неправильной настройки VCI, отсутствия разрешений или проблем с питанием/сетью целевого ECU.

Какой из вариантов C4 или C6 следует использовать для W206 или W223?

Эти модельные серии конкретно указаны в документации Pass Thru Mercedes-Benz в контексте чистых архитектур DoIP, поэтому правильно поддерживаемый интерфейс диагностики DoIP следует рассматривать как ключевое требование. Это логично. Спасибо большое. Я буду обновлять страницу каждый день.
