Для техников, которые регулярно работают с грузовиками, автобусами, строительной техникой, генераторами или промышленными двигателями Cummins, диагностический интерфейс имеет такое же значение, как и программное обеспечение.
Адаптер передачи данных Cummins INLINE 7 подключает ПК с Windows к ECM транспортного средства или двигателя и работает с Cummins INSITE для диагностики неисправностей, просмотра данных в реальном времени, проверки параметров, сервисных функций и поддерживаемых работ по калибровке ECM.
Текущий пакет OBD2TOOL доступен с Cummins INSITE 8.7 или INSITE 10.0.0 PRO, с опциями только аппаратного обеспечения, удаленной установки и полного ноутбука.
Что такое Cummins INLINE 7?
Cummins INLINE 7 — это совместимый с RP1210 адаптер передачи данных транспортного средства, который обеспечивает связь между ПК и электронными блоками управления.
По сравнению со старыми адаптерами, INLINE 7 поддерживает несколько методов связи и протоколов транспортных средств, что делает его подходящим для профессиональной диагностики грузовиков и дизельных двигателей.

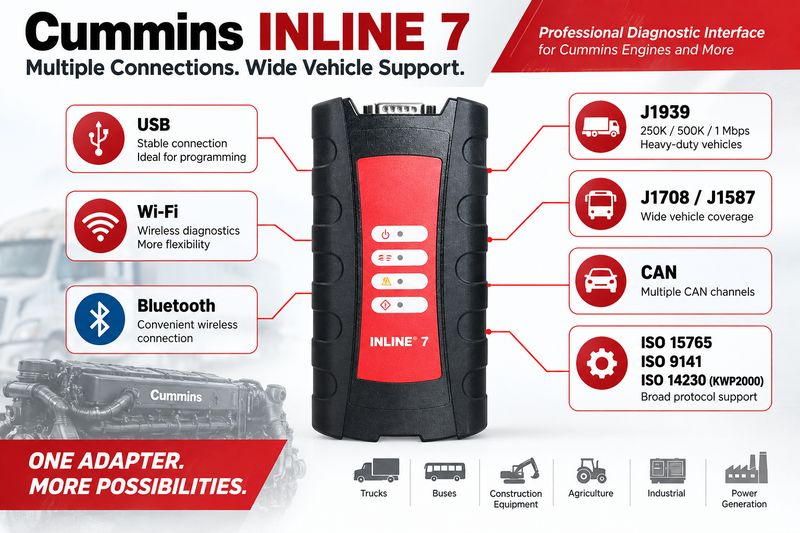

Официальные спецификации INLINE 7 включают поддержку:
- USB
- Wi-Fi
- Bluetooth
- J1708/J1587
- J1939
- CAN
- ISO 15765
- ISO 9141
- ISO 14230/KWP2000
Он также поддерживает скорости связи 250K, 500K и до 1 Мбит/с, с несколькими доступными каналами CAN.
Однако для использования в мастерской USB обычно является предпочтительным подключением для программирования ECM, поскольку он минимизирует вероятность прерывания беспроводной связи.

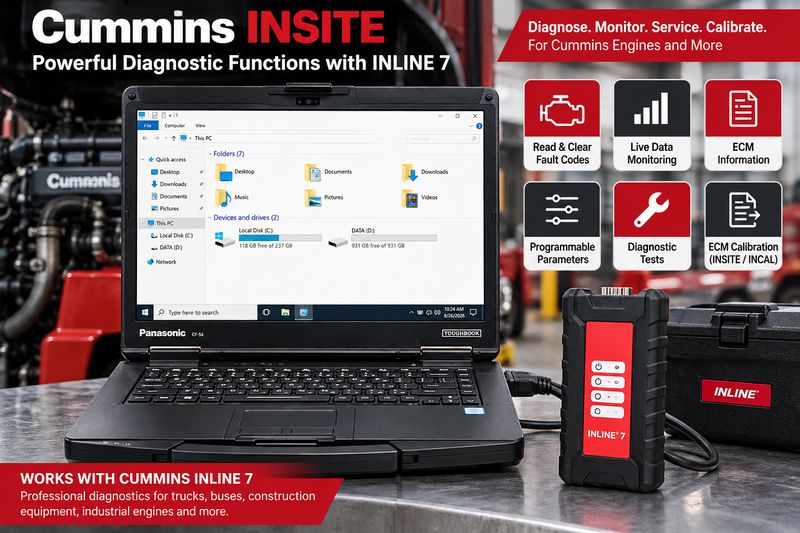

Что может делать INLINE 7 с Cummins INSITE?
Сам адаптер обеспечивает связь. Cummins INSITE предоставляет диагностические функции.
С поддерживаемой установкой INSITE техники могут выполнять такие функции, как:
- Чтение и очистка кодов неисправностей Cummins.
- Просмотр данных двигателя в реальном времени.
- Мониторинг значений датчиков
- Выполнение диагностических тестов
- Проверка рабочих параметров двигателя.
- Изменение поддерживаемых программируемых параметров.
- Просмотр информации ECM
- Создание и сохранение рабочих заказов.
- Выполнение поддерживаемых процедур калибровки ECM.
- Использование файлов калибровки INCAL, где это применимо.
- Диагностика проблем связи и управления двигателем.
INSITE разработан специально для электронных двигателей Cummins и предоставляет пошаговую диагностическую информацию, которая может сократить время поиска неисправностей по сравнению с работой только по описаниям кодов ошибок.

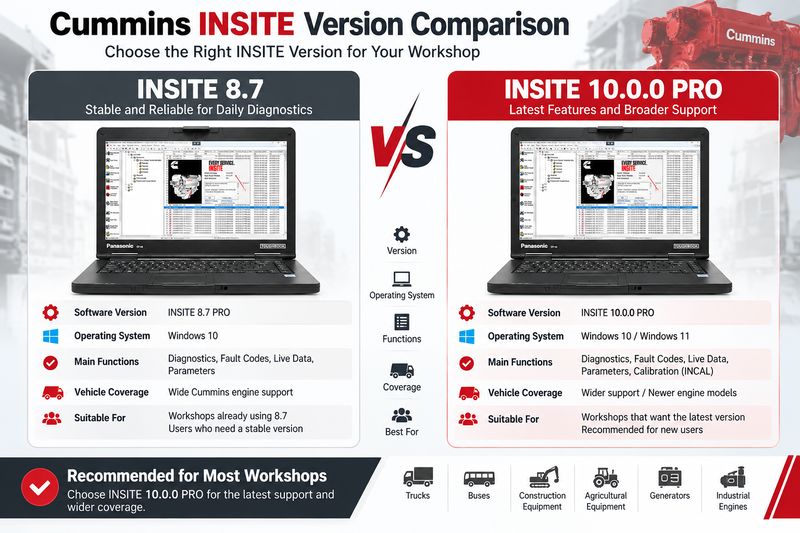

INSITE 8.7 vs INSITE 10.0.0
Пакет OBD2TOOL INLINE 7 в настоящее время предлагает покупателям несколько вариантов программного обеспечения.
INSITE 8.7
Вариант 8.7 подходит пользователям, которые уже работают с этой устоявшейся версией и хотят установить её на Windows 10.
Текущая страница продукта указывает:
- INSITE 8.7 PRO
- Windows 10
- Локальный/самостоятельно устанавливаемый программный пакет
INSITE 10.0.0 PRO
INSITE 10.0.0 — более новый вариант и лучше подходит мастерским, которым нужен последний пакет, предлагаемый в настоящее время с этим комплектом INLINE 7.
На странице продукта указано:
- INSITE 10.0.0 PRO
- Windows 10 или Windows 11
- Доступна удалённая установка
- Опциональный пакет с предварительно настроенным ноутбуком
Для новой мастерской INSITE 10.0.0, как правило, является более практичным выбором, особенно если компьютер уже работает на Windows 11.

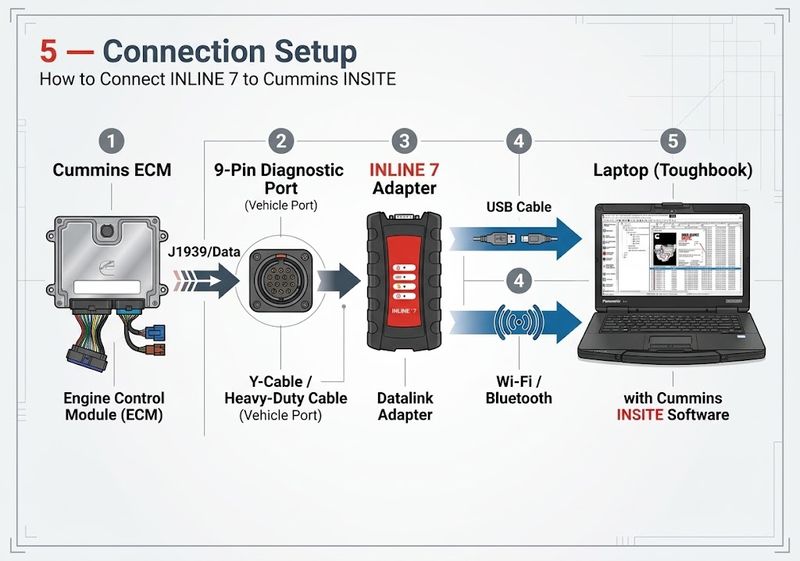

Как подключить INLINE 7 к Cummins INSITE
Базовая настройка проста.
Шаг 1: Установите драйвер INLINE
Установите правильный драйвер INLINE/RP1210 перед подключением к двигателю.
После установки убедитесь, что Windows распознаёт адаптер.
Шаг 2: Подключите INLINE 7 к автомобилю
Используйте правильный диагностический кабель для грузовика или двигателя.
В комплект OBD2TOOL входит несколько кабелей, включая 9-контактный кабель передачи данных и другие разъёмы для поддерживаемых приложений.
Шаг 3: Подключите INLINE 7 к ноутбуку
USB — лучшая отправная точка для диагностики в мастерской.
Когда связь стабильна, Wi-Fi может быть полезен, когда технику нужна большая свобода перемещения вокруг автомобиля.
Шаг 4: Откройте Cummins INSITE
В INSITE создайте или выберите подключение к ECM.
Выберите:
Datalink Adapter → Cummins INLINE → Правильное подключение RP1210
Затем подключитесь к ECM.
Существующее руководство по подключению INSITE от OBD2TOOL следует тому же базовому процессу: выберите адаптер передачи данных, выберите производителя адаптера и протокол, затем подключитесь к ECM.
USB или Wi-Fi: что использовать?
Оба варианта полезны, но подходят для разных задач.
Используйте USB, когда:
- Программирование или калибровка ECM
- Проведение длительных диагностических сессий
- Работа в мастерской с электрическими помехами
- Диагностика нестабильной связи
- Важна максимальная стабильность соединения.
Используйте Wi-Fi, когда:
- Считывание кодов неисправностей
- Мониторинг данных в реальном времени
- Выполнение рутинной диагностики
- Перемещение вокруг грузовика во время наблюдения за параметрами
- Прямой кабель к ноутбуку неудобен.
Для прошивки ECM я рекомендую по возможности использовать проводное соединение.
Какие автомобили и двигатели он может диагностировать?
INLINE 7 в первую очередь предназначен для применений с электронными двигателями Cummins.
Типичное использование в мастерской включает двигатели Cummins, установленные в:
- Тяжёлых грузовиках
- Средних грузовиках
- Автобусах
- Строительной технике
- Сельскохозяйственной технике
- Промышленных машинах
- Оборудовании для выработки электроэнергии
Фактические функции INSITE зависят от ECM двигателя, калибровки, версии программного обеспечения и уровня доступа.
Не предполагайте, что каждый параметр или функция программирования доступны на каждом двигателе Cummins.
Может ли INLINE 7 работать с другим диагностическим программным обеспечением?
Да, одно из преимуществ адаптера RP1210 заключается в том, что он может работать с более чем одним сервисным приложением, когда программное обеспечение поддерживает адаптер и протокол.
На странице продукта OBD2TOOL указана совместимость с приложениями, включая:
- Cummins PowerSpec
- Detroit Diesel Diagnostic Link
- CAT Electronic Technician для поддерживаемых on-highway применений
- Navistar ServiceMaxx
- Volvo PTT
- Allison DOC
- Eaton ServiceRanger
- Bendix ACom
- WABCO Toolbox
- Freightliner ServiceLink
Однако совместимость адаптера не предоставляет автоматически лицензии на программное обеспечение, покрытие автомобилей или разрешение на программирование.
Всегда проверяйте конкретное программное обеспечение и автомобиль перед покупкой INLINE 7 исключительно для применения, не связанного с Cummins.

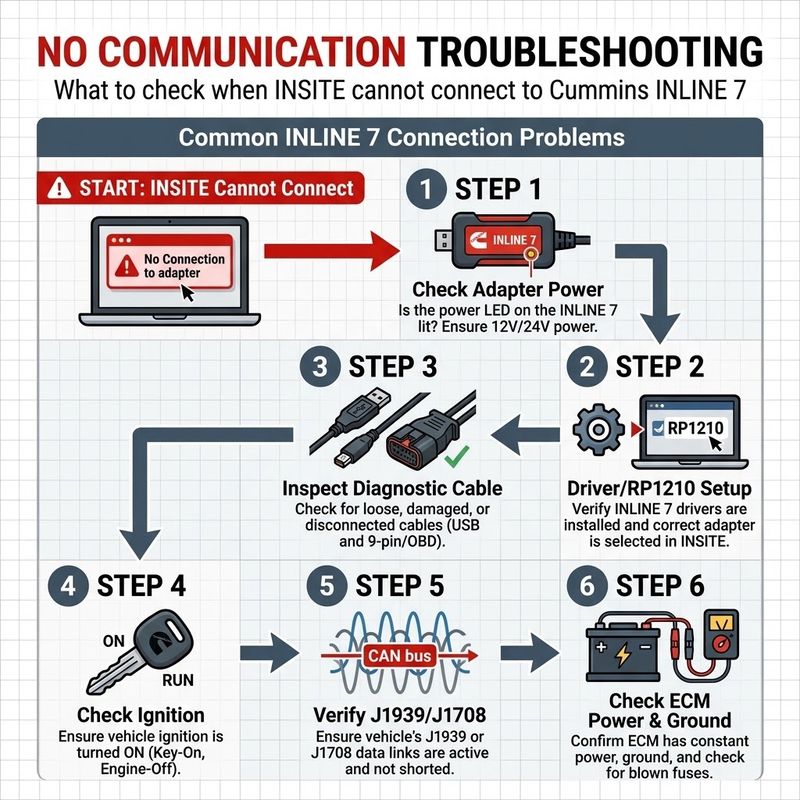

Распространённые проблемы подключения INLINE 7
Если INSITE не может подключиться к ECM, проверьте основы, прежде чем переустанавливать программное обеспечение.
INLINE 7 не обнаружен
Проверьте:
- USB-кабель
- Драйвер INLINE
- Диспетчер устройств Windows
- Конфигурация RP1210
- Питание адаптера
INSITE видит адаптер, но не ECM
Проверьте:
- Состояние зажигания/ключа
- Диагностический разъем автомобиля
- Правильный диагностический кабель
- Питание и заземление ECM
- Связь J1939/J1708
- Правильный профиль подключения INSITE
Связь прерывается во время диагностики
Попробуйте переключиться с Wi-Fi на USB.
Также проверьте диагностический кабель и убедитесь, что напряжение аккумулятора автомобиля стабильно.
Какой пакет INLINE 7 выбрать?
В настоящее время OBD2TOOL предлагает несколько конфигураций.
INLINE 7 + INSITE 8.7 лучше всего подходит для техников, которые уже используют Windows 10 и специально хотят работать в старой среде INSITE.
INLINE 7 + INSITE 10.0.0 PRO — лучший выбор для большинства современных пользователей мастерских, включает удаленную установку на один ноутбук.
INLINE 7 + Lenovo T450 + INSITE 10.0.0 полезен, если вы хотите готовый к использованию диагностический комплект без подготовки собственного ПК.
INLINE 7 + Panasonic CF-54 + INSITE 10.0.0 лучше подходит для мастерских или выездных техников, которые предпочитают более прочный ноутбук.
Что входит в комплект INLINE 7?
Стандартный аппаратный комплект включает основной адаптер INLINE 7 плюс необходимые базовые диагностические кабели.
В зависимости от выбранного пакета комплект может включать:
- Адаптер Cummins INLINE 7
- Диагностический кабель DB26 to OBD
- USB-кабель
- Кабель DB26/2-pin/3-pin
- Кабель передачи данных DB26/9-pin
- Дополнительные 3-контактные разъёмы
- Программное обеспечение INSITE
- Опциональный ноутбук Lenovo или Panasonic
Точный состав зависит от пакета, выбранного при оформлении заказа.
Стоит ли всё ещё покупать Cummins INLINE 7?
Для мастерской, которая регулярно обслуживает двигатели Cummins, — да.
Главное преимущество не только в считывании кодов неисправностей. Это выделенный интерфейс связи, который работает с INSITE для более глубокой диагностики Cummins.
INLINE 7 особенно полезен для техников, которым необходимо:
- Диагностировать повторяющиеся неисправности двигателя Cummins.
- Отслеживать детальные параметры ECM.
- Выполнять сервисные тесты
- Изменять поддерживаемые настройки двигателя.
- Работать с файлами калибровки.
- Поддерживать несколько транспортных средств с двигателями Cummins.
Для мультибрендовой мастерской автопарка, которая лишь изредка сталкивается с двигателями Cummins, мультибрендовый адаптер RP1210 может оказаться более экономичным.
Но для мастерской, специализирующейся на Cummins, INLINE 7 остаётся практичным выделенным диагностическим решением.
Рекомендуемый диагностический комплект для Cummins
от OBD2TOOL доступен с INSITE 8.7 или INSITE 10.0.0 PRO.
Текущие варианты комплектации включают аппаратное и программное обеспечение, удалённую установку программного обеспечения или полные диагностические наборы с ноутбуком Lenovo T450 или Panasonic CF-54. На странице продукта также указаны подключение через USB и Wi-Fi и 12-месячная гарантия.
Рекомендуется для: техников по грузовикам Cummins, дизельных ремонтных мастерских, команд обслуживания автопарков, мобильных дизельных механиков, специалистов по капитальному ремонту двигателей и техников по обслуживанию тяжёлой техники.
FAQ
Работает ли Cummins INLINE 7 с INSITE 10.0.0?
Да. Текущий пакет OBD2TOOL предлагает INLINE 7 вместе с INSITE 10.0.0 PRO.
Может ли INLINE 7 считывать и очищать коды неисправностей Cummins?
Да. При использовании с совместимым программным обеспечением Cummins INSITE он может связываться с ECM для считывания и очистки диагностических кодов неисправностей.
Может ли INLINE 7 программировать ECM Cummins?
INLINE 7 обеспечивает канал связи, необходимый для поддерживаемых процедур калибровки INSITE и программирования ECM. Фактическая возможность программирования зависит от ECM, конфигурации программного обеспечения, файлов калибровки и авторизации.
Поддерживает ли INLINE 7 J1939?
Да. Официальные спецификации Cummins указывают поддержку J1939 на скоростях 250K, 500K и до 1 Мбит/с.
Поддерживает ли INLINE 7 Wi-Fi?
Да. INLINE 7 поддерживает Wi-Fi и USB, а официальная платформа также поддерживает Bluetooth.
Стоит ли использовать Wi-Fi при программировании ECM?
Проводное USB-подключение обычно является более безопасным выбором для программирования, поскольку оно снижает риск беспроводного прерывания.
Заключение
Cummins INLINE 7 остаётся сильным выбором для профессиональной диагностики двигателей Cummins, поскольку он сочетает совместимость с RP1210, множество протоколов связи для тяжёлой техники и прямую интеграцию с INSITE.
Для большинства мастерских, покупающих новый комплект в 2026 году, INLINE 7 + INSITE 10.0.0 PRO — наиболее практичная конфигурация, поскольку она поддерживает Windows 10/11 и предоставляет текущий вариант программного обеспечения, предлагаемый в пакете OBD2TOOL.
Перед покупкой выберите пакет исходя из того, как вы работаете:
Свой ноутбук → INLINE 7 + INSITE 10.0.0
Нужен полный готовый к использованию комплект → INLINE 7 + Lenovo T450 или Panasonic CF-54
