Набор Keydiy BDC2/BDC3 5C/5D панель-адаптер без пайки (13 адаптеров) также совместим с планшетом KD-X6.
Существует два способа подключения этих панелей-адаптеров к KD-X6 для считывания данных оригинального ключа.
Возьмём в качестве примера панель-адаптер #1 BDC2/BDC3.

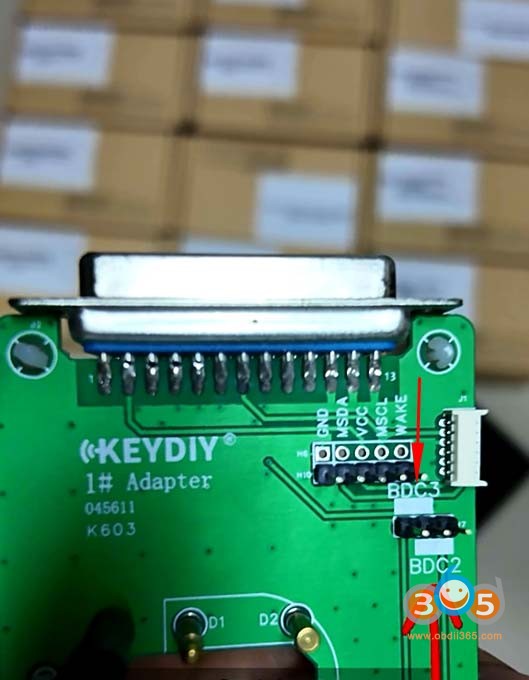

Адаптер #1 работает как с BDC2, так и с BDC3. Внимательно проверьте положения BDC2 и BDC3.
Два контакта слева предназначены для BDC3, а два контакта справа — для BDC2.

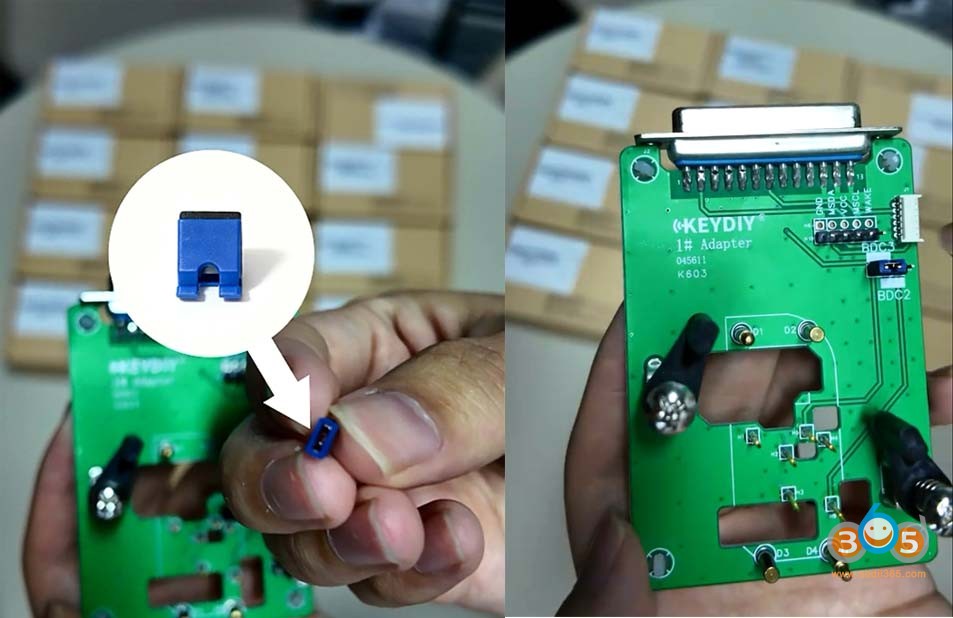

Установите перемычку в положение BDC2/3.
Снимите оригинальный корпус ключа.

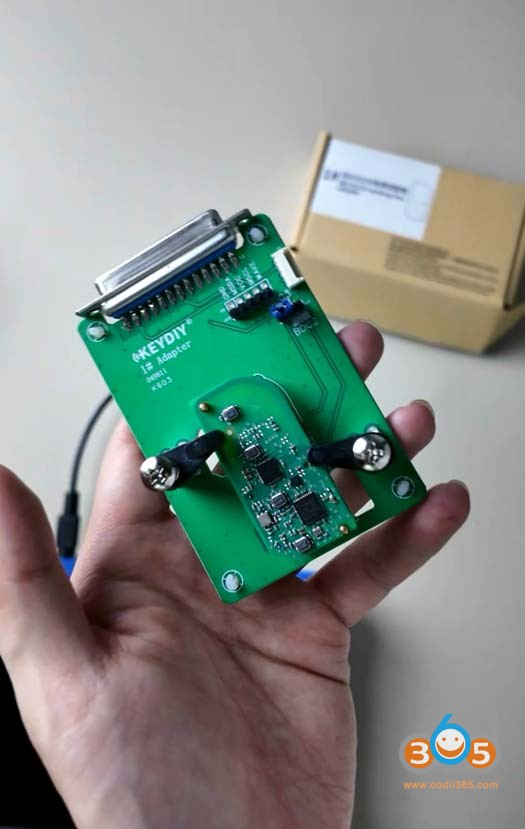

Поместите плату ключа на панель-адаптер и зафиксируйте PCB.
2 способа подключения этих плат к KD-X6:

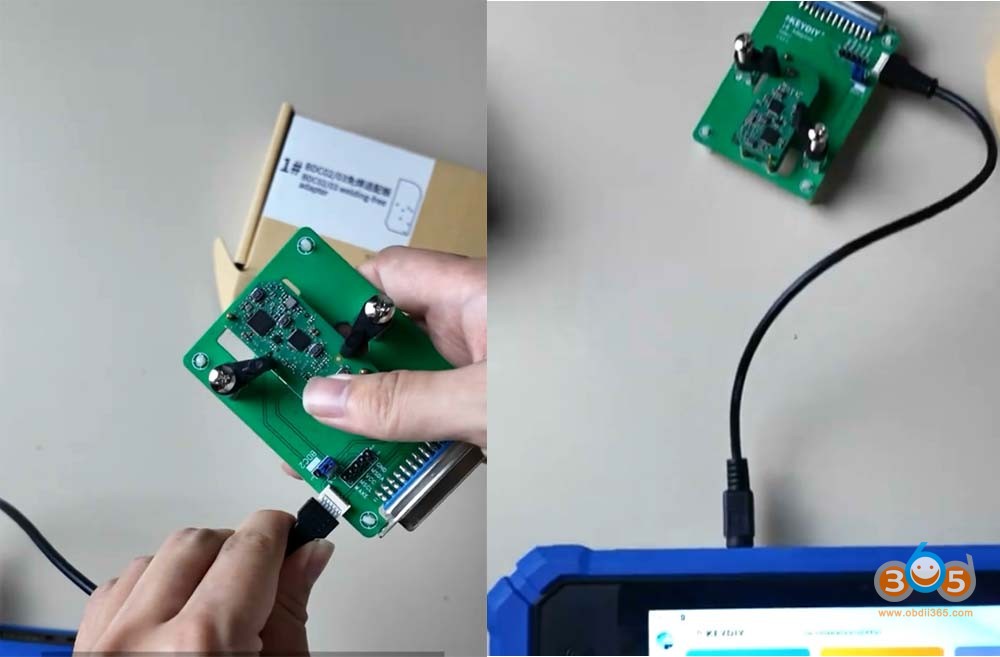

Способ 1: через кабель renew

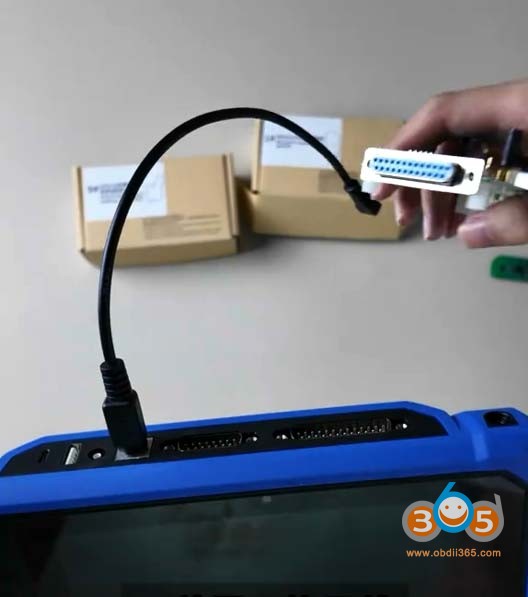

Подключите кабель renew к KD-X6.

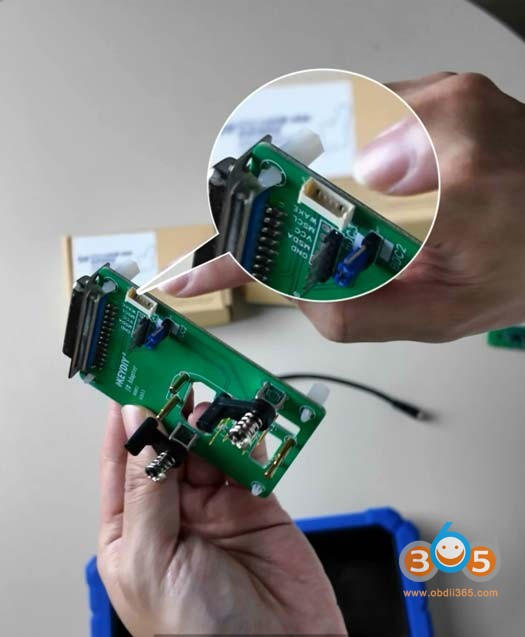

Затем подключите другой конец к белому порту панели-адаптера без пайки.
Способ 2: прямое подключение

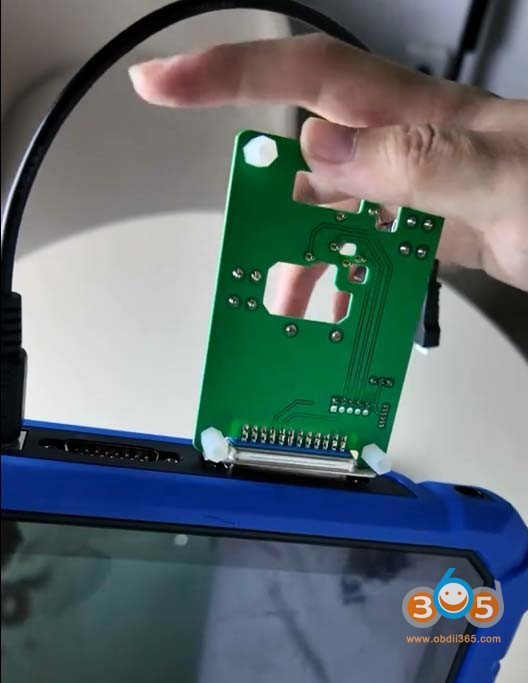

Подключите панель-адаптер напрямую к планшету KD-X6.

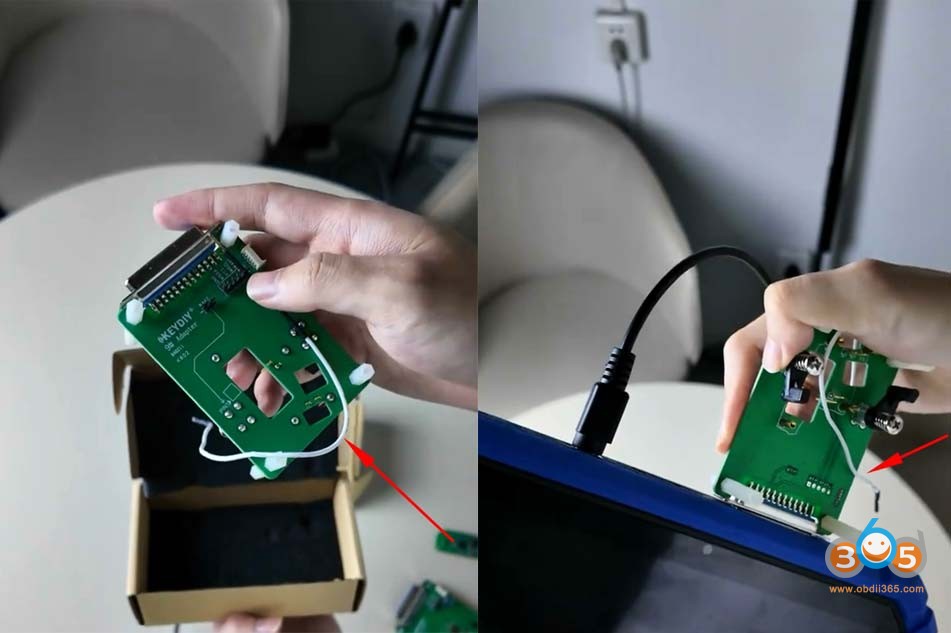

Рекомендуется первый способ, так как некоторые панели-адаптеры имеют выведенный провод. Например, при использовании панели-адаптера №9 подключение его напрямую к устройству неудобно для последующих операций.
