Alientech KESS3 Unlock Module позволяет техникам разблокировать ранее заблокированные ECU Bosch MD1 и MG1 для тюнинга. В этом руководстве описан полный процесс на примере ECU Bosch MD1CS003 от автомобиля PSA (Citroën Berlingo).
Подготовка: вскрытие ECU и проверки безопасности

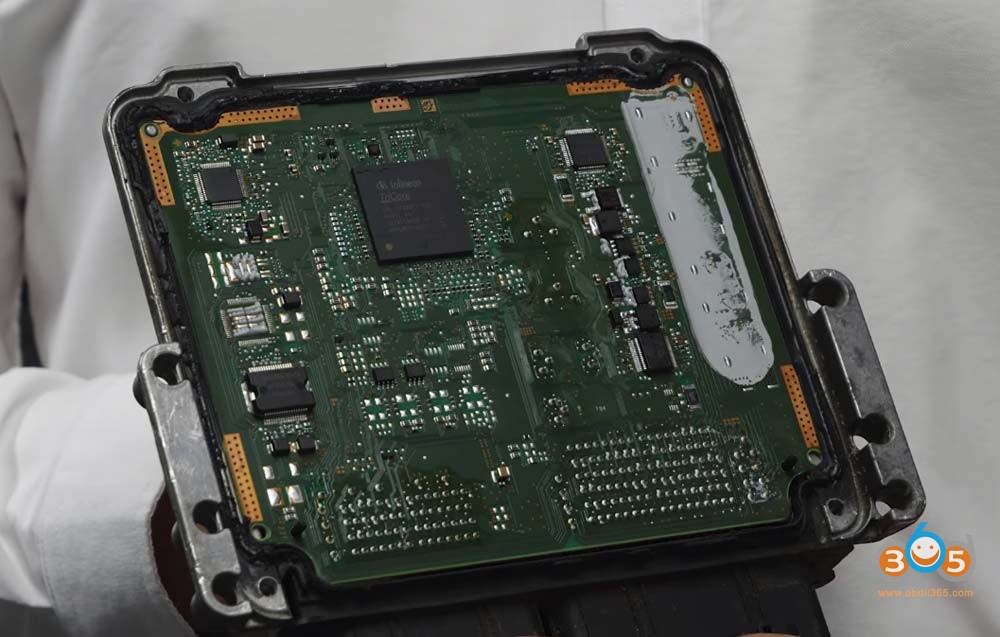

Перед началом разблокировки ECU необходимо вскрыть, чтобы получить доступ к печатной плате. Alientech предоставляет отдельное видео с рекомендуемыми инструментами и методами безопасного вскрытия крышки ECU. После успешного вскрытия ECU печатная плата готова к подключению.
Важный шаг безопасности: при работе с любым ECU, снятым с автомобиля, необходимо после вскрытия установить ECU обратно на автомобиль и убедиться, что двигатель по-прежнему запускается корректно. Это подтверждает, что в процессе вскрытия не было повреждений. Если автомобиль запускается как ожидается, можно продолжать с уверенностью.
Почему важен KESS3 Unlock Module
Alientech KESS3 Unlock Module — значимое дополнение к инструменту KESS3, поскольку он обеспечивает функцию разблокировки для огромного количества ранее заблокированных ECU Bosch MD1 и MG1. Регулярно добавляются новые марки и модели. Техники могут проверить полный список применений, чтобы увидеть поддерживаемые ECU.
Настройка ПО и идентификация ECU

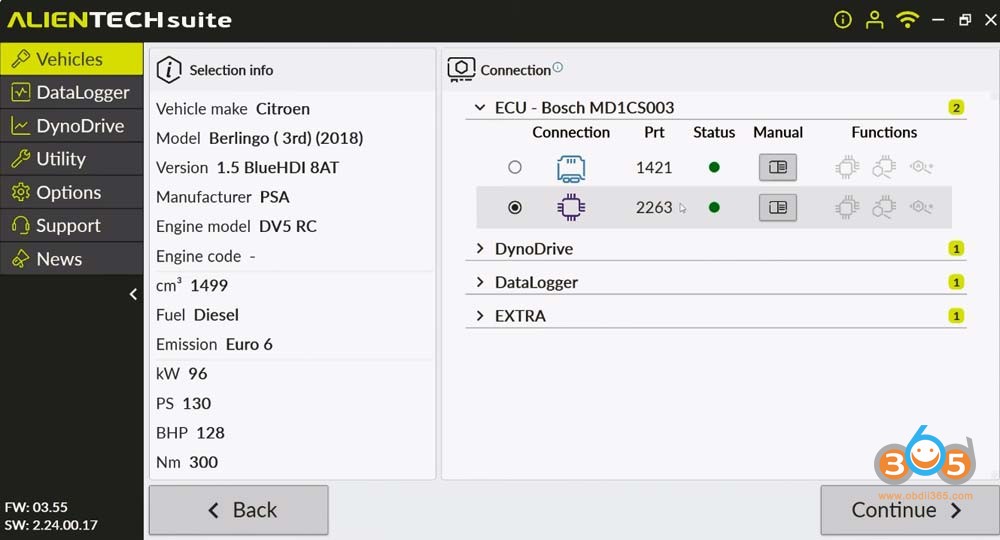

Поместите вскрытый ECU на раму Alientech BDM. В ПО KESS3 выберите соответствующий тип ECU — в этом примере MD1 CS003 для PSA. Выберите метод Boot и откройте руководство, чтобы просмотреть необходимые подключения.

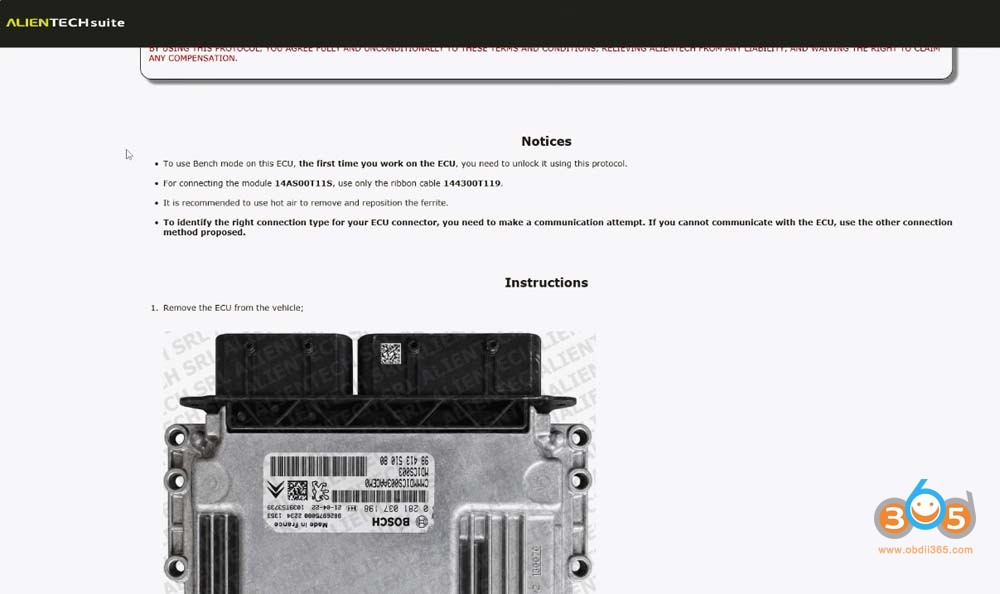

ПО предоставляет несколько ключевых сведений:
- Предупреждения о повторной установке ECU на автомобиль перед связью
- Необходимое оборудование, включая модуль подключения и ленточный кабель

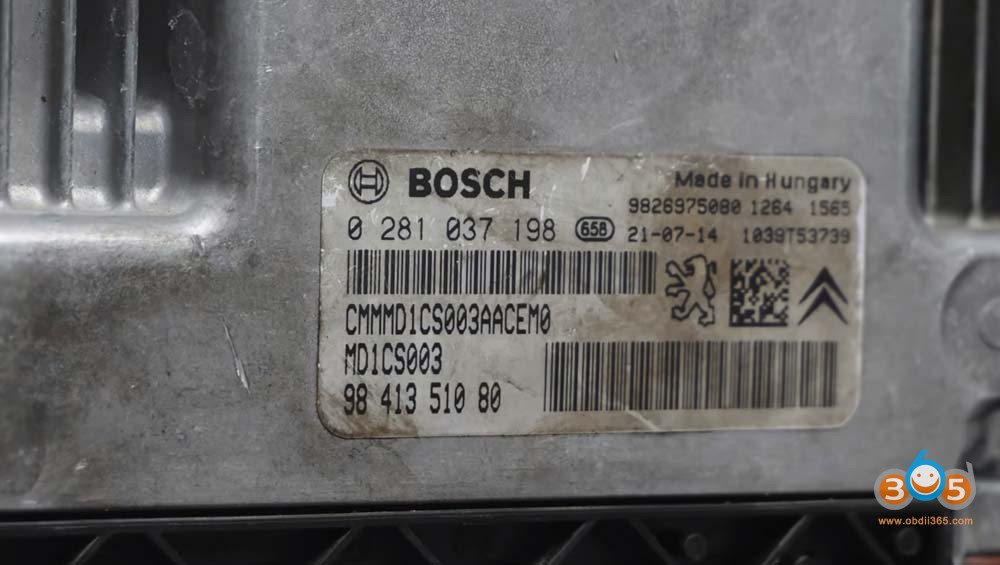

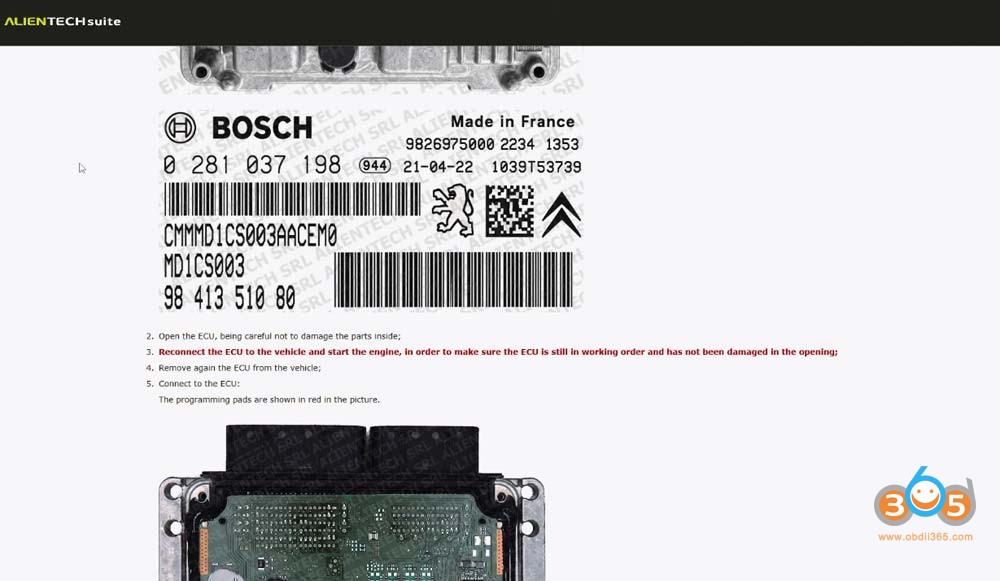

- Идентификация ECU — убедитесь, что крышка и этикетка ECU соответствуют блоку, с которым вы работаете

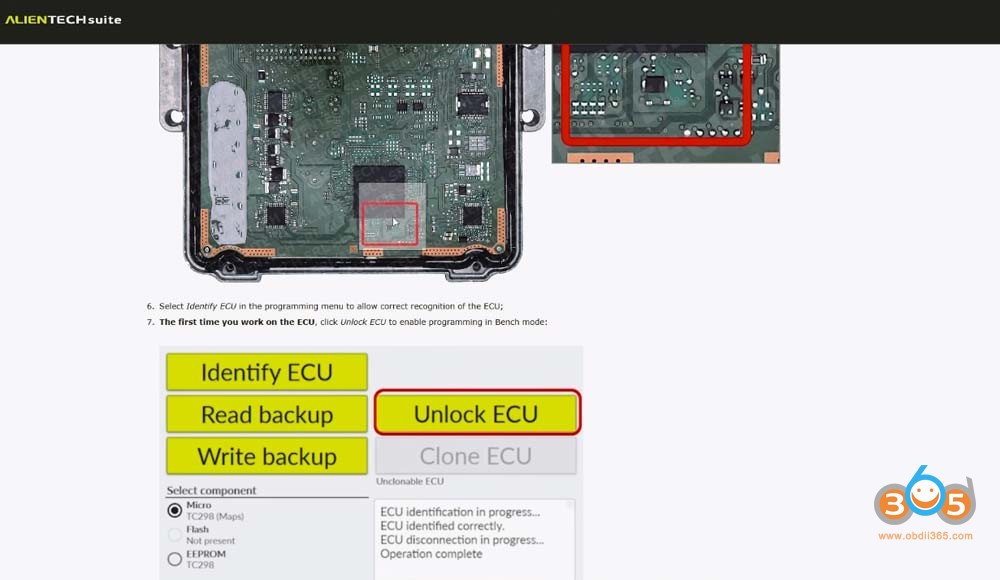

- Схема печатной платы с выделенной областью, показывающей, где должно быть выполнено подключение
Совет от инструктора: перед нажатием кнопки разблокировки всегда создавайте резервную копию ECU. Рекомендуемая последовательность:
- Идентифицируйте ECU и подтвердите связь
- Создайте резервную копию (используя мастер-инструмент или клиентский инструмент)
- Переходите к функции разблокировки
Удаление ферритового резистора

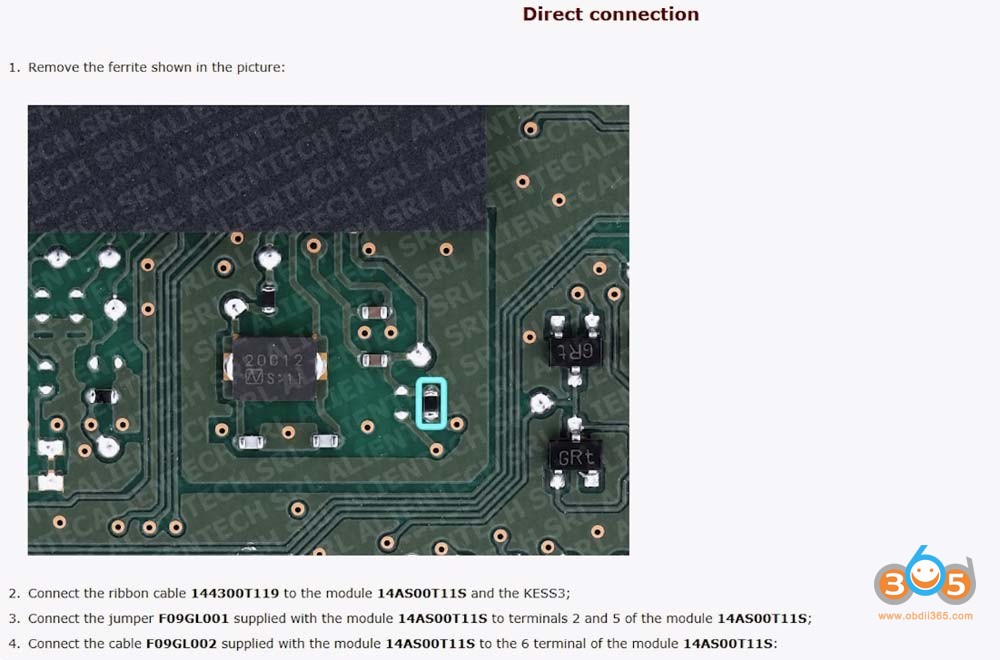

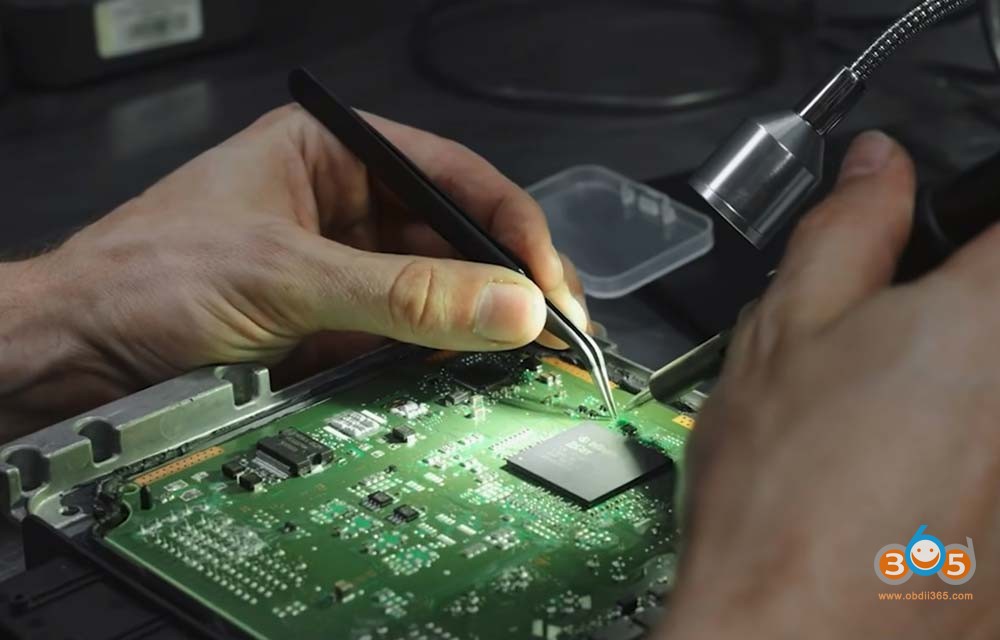

Инструкции программного обеспечения указывают на конкретный компонент на печатной плате: небольшой ферритовый резистор (описываемый как voltage resistor), который необходимо временно удалить для обеспечения boot-подключения. Этот шаг критичен и требует осторожности.
Чтобы удалить резистор:
- Нанесите жидкий флюс на нужную область
- Аккуратно нагрейте паяные соединения
- Удалите резистор с помощью подходящего паяльного оборудования
Выполнение bench- и boot-подключений

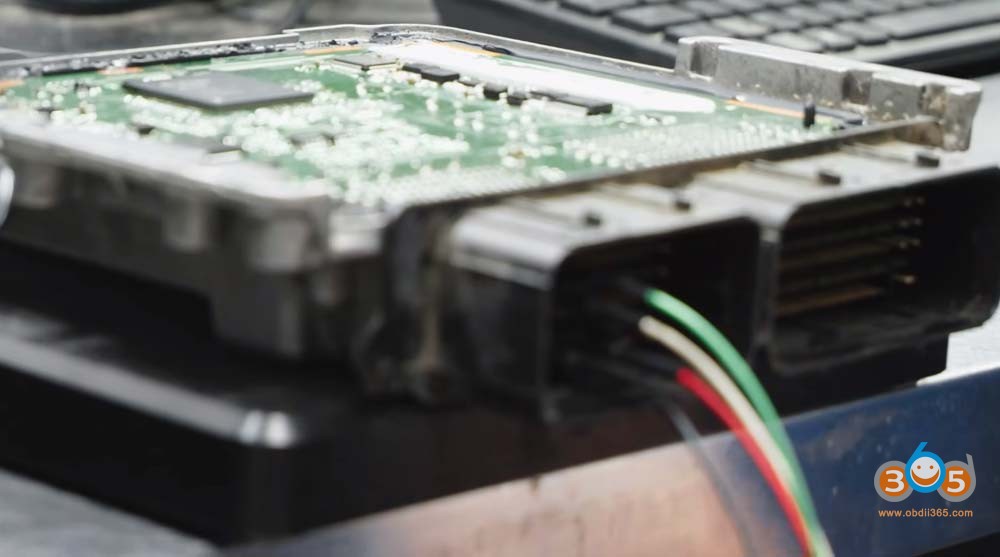

После удаления феррита программное обеспечение предоставляет пошаговое описание необходимых кабелей, подключений и проводов. Процесс включает как bench-подключения, так и прямое boot-подключение к печатной плате.

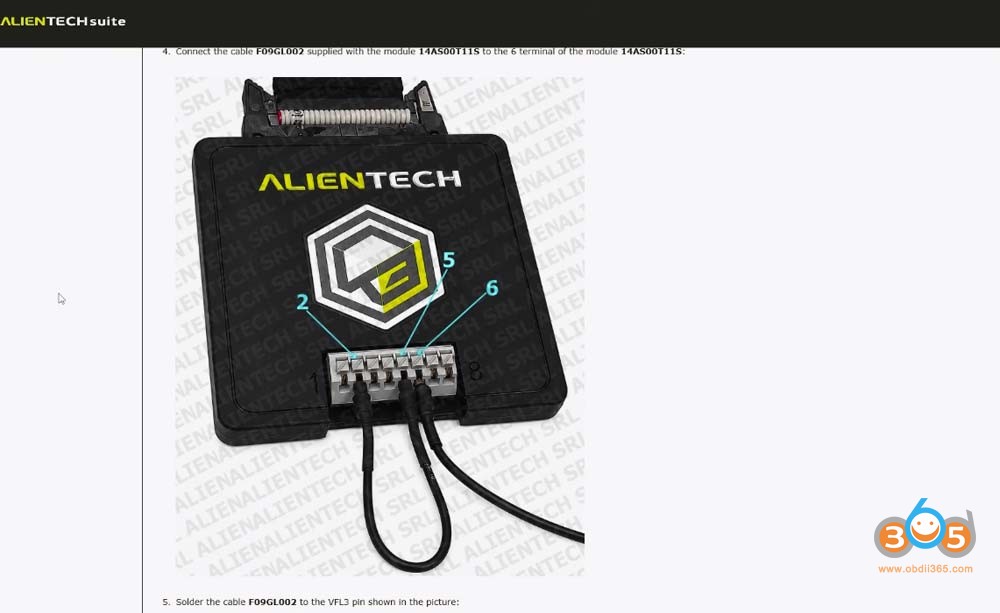

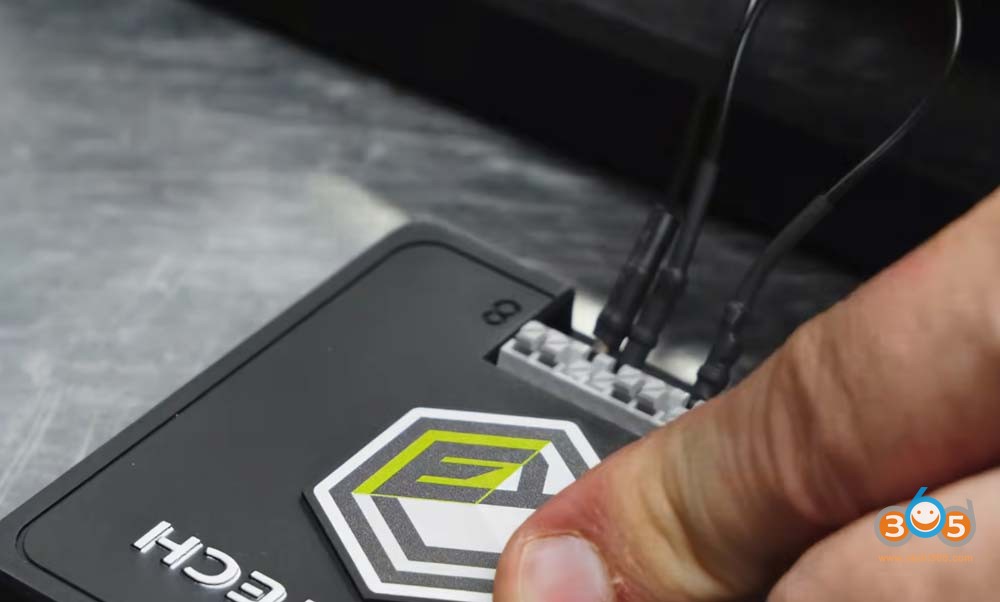

Модуль разблокировки KESS3 использует перемычки (также называемые jumper pins) для обеспечения подачи правильного тока и напряжения на печатную плату.

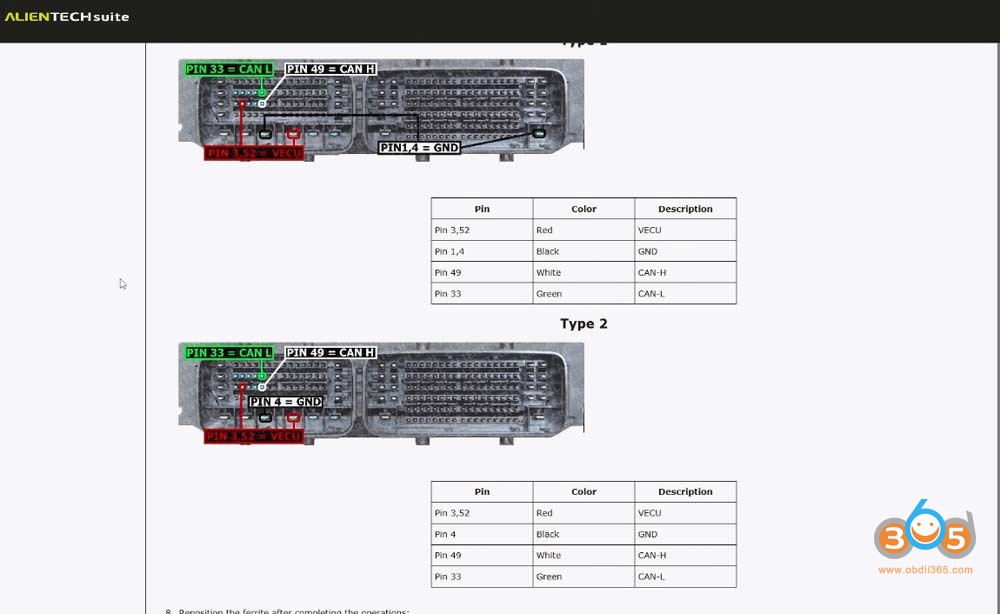

Тип подключения: MD1CS003 обычно является ECU типа Type 2. Основываясь на опыте инструктора по разблокировке сотен таких блоков, почти все используют подключение Type 2. Единственное различие — количество требуемых ground-пинов. Если связь не устанавливается с Type 2, попробуйте сначала Type 1 с меньшим количеством подключений, прежде чем добавлять больше.
Конкретный тип подключения зависит от программного обеспечения, калибровки и прошивки внутри ECU, а также от конкретных присутствующих чипсетов.

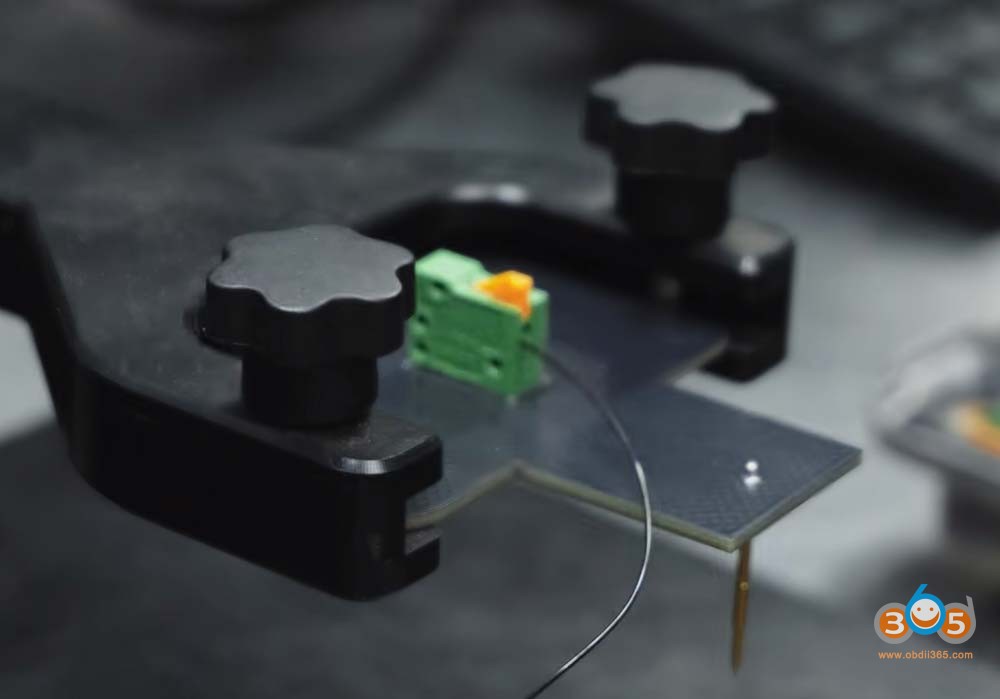

Модуль разблокировки KESS3 включает platine — печатную плату, предназначенную для BDM-рамки, которая обеспечивает чистое и точное подключение к печатной плате ECU. Соединительный кабель связывает этот platine с модулем разблокировки.

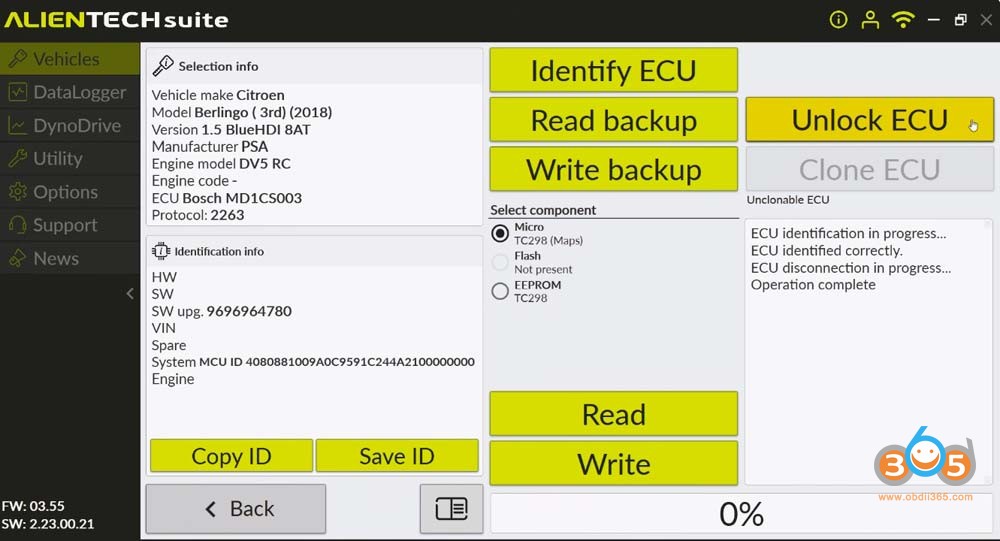

Выполнение процесса ID и разблокировки
После выполнения всех bench-подключений и подключения boot-пина:
- Нажмите ID — это должно занять всего несколько мгновений, если все подключения выполнены правильно
- Сохраните ID
- Создайте резервную копию ECU (настоятельно рекомендуется перед разблокировкой)

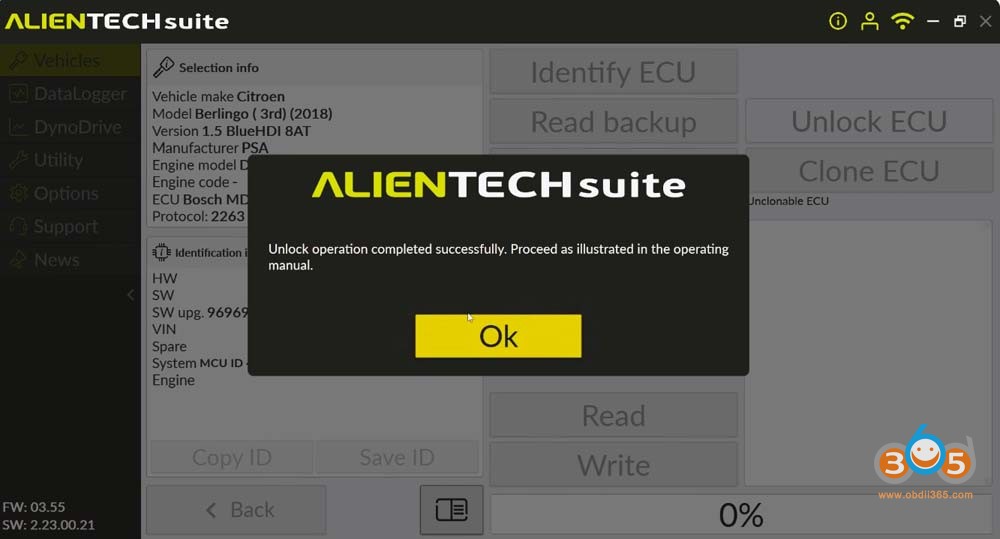

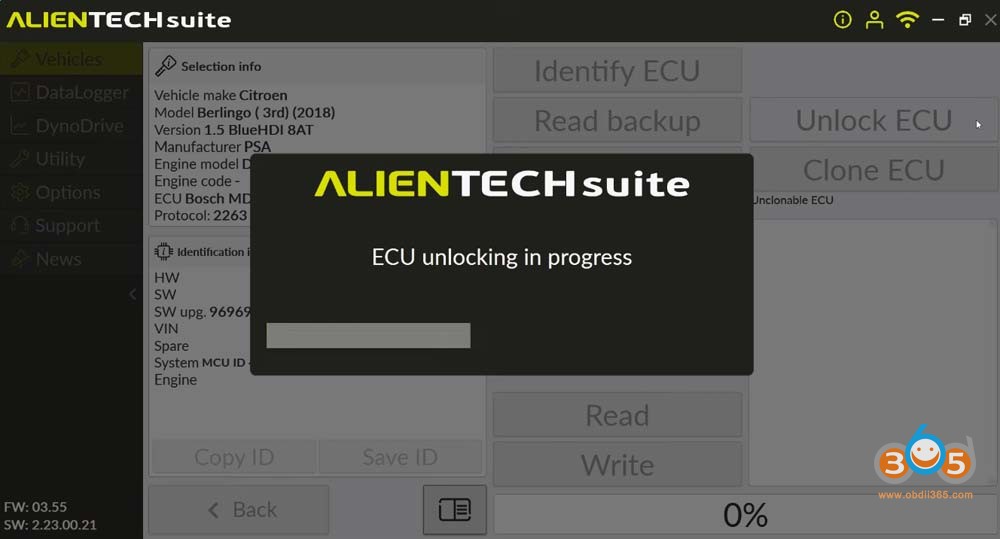

- Нажмите кнопку разблокировки — модуль разблокировки KESS3 автоматически завершает процесс разблокировки
Разные ECU могут требовать подключений в разных местах, поэтому всегда следуйте инструкциям, предоставляемым KESS3 в программном обеспечении Alientech Suite.

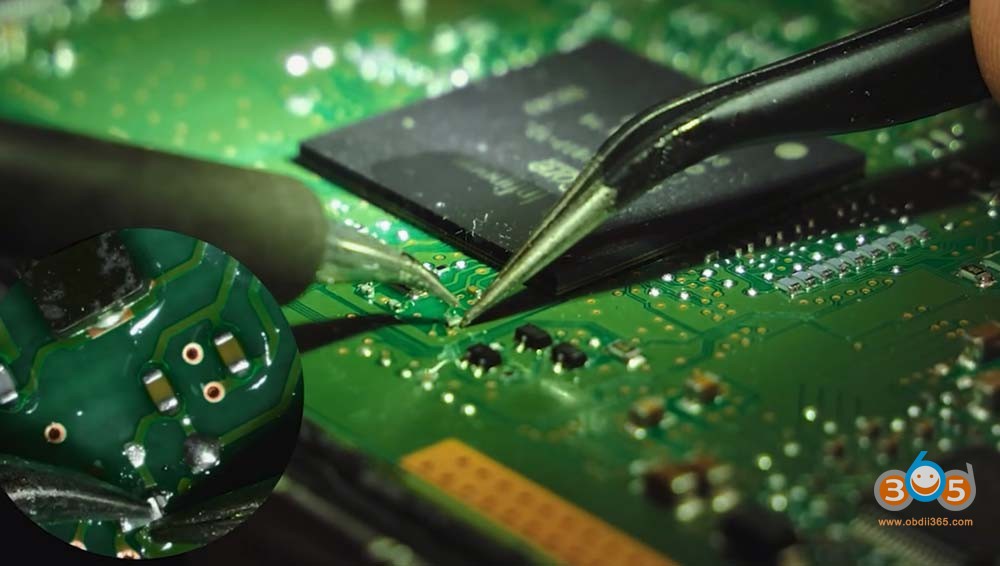

Установка ферритового резистора на место
После завершения разблокировки и отключения кабелей необходимо вернуть ферритовый резистор на печатную плату. Этот шаг обязателен: если феррит не подключён правильно и через него не проходит ток, автомобиль, скорее всего, будет испытывать проблемы с запуском или работой.
Чтобы установить резистор на место:
- Нанесите небольшое количество флюса на место установки феррита на печатной плате
- Установите феррит в правильное положение
- Нанесите припой, чтобы надёжно закрепить его на печатной плате
- Используйте мультиметр, чтобы убедиться в наличии сопротивления или целостности цепи феррита
Завершение работы
Как только резистор надёжно установлен на место и целостность цепи подтверждена, процесс завершён. ECU теперь успешно разблокирован и готов к тюнингу — будь то для повышения производительности или экономичности.
Если тюнинг выполнялся на стенде или через boot-режим, ECU теперь готов к возврату в автомобиль с загруженным новым программным обеспечением тюнинга. Просто подключите ECU обратно к автомобилю, и работа завершена.
