CNH EST — это ПК-платформа для диагностики, используемая для связи с оборудованием Case IH, New Holland и другими устройствами CNH-семейства через совместимый адаптер связи. В основе EST лежит возможность получения информации от контроллеров, мониторинга параметров, чтения и очистки кодов неисправностей и предоставления диагностической и сервисной информации. Современные документы по самостоятельному ремонту CNH также включают электрические и гидравлические схемы, процедуры ремонта кодов неисправностей и связанные сервисные данные.
Сервисные мастерские, использующие пакет CNH EST уровня инженерной диагностики, также могут включать диагностические тесты, настройку ECU и некоторые операции программирования. Эти продвинутые функции зависят от машины, контроллера, программного обеспечения и уровня доступа, поэтому никогда не следует полагаться на них только на основе имени CNH.
Эта статья объясняет, как CNH EST вписывается в реальный процесс диагностики, какие аппаратные средства необходимы, что предлагает CNH EST 9.14 и что следует проверить перед попыткой калибровки или программирования ECU.
Что такое CNH EST?
CNH EST, или CNH Electronic Service Tool, — это диагностическое программное обеспечение, предназначенное для связи с электронными контроллерами, установленными на поддерживаемое оборудование CNH.
Вместо того, чтобы рассматривать машину как единую ECU, EST позволяет технику работать с отдельными контроллерами, ответственными за системы, такие как двигатель, трансмиссия, гидравлика, управление сельскохозяйственным оборудованием и другие электронно управляемые функции, в зависимости от конфигурации машины.
Официальная документация CNH по самостоятельному ремонту New Holland подтверждает, что EST подключает Windows-PC к CAN-сети машины через протокольный адаптер. Официально документированные функции включают:
- Получение статуса контроллеров и программного обеспечения/версий
- Мониторинг параметров
- Получение и очистка кодов неисправностей
- Описание кодов неисправностей и процессов ремонта
- Электрические схемы
- Гидравлические схемы
- Информация по обслуживанию и инструкции по ремонту
Поэтому EST полезнее, чем просто чтение кода неисправности на панели приборов. Код неисправности указывает на место, где контроллер обнаружил проблему; текущие параметры и информация по обслуживанию помогают определить причину неисправности.
Кому полезно CNH EST?
CNH EST наиболее актуален для техников, регулярно обслуживающих оборудование CNH, включая:
- Сервисные станции Case IH по ремонту тракторов и сельскохозяйственной техники
- Техники New Holland по ремонту тракторов и сельскохозяйственной техники
- Сервисные станции Case Construction
- Техники New Holland Construction
- Фермерские хозяйства с собственной службой обслуживания
- Сервисные предприятия по ремонту тяжелой техники
- Мобильные техники по обслуживанию сельскохозяйственной и строительной техники
- Дилеры бывшей в употреблении техники, проводящие предпродажные проверки
- Компании по аренде техники, обслуживающие собственные парки
Для случайного механического ремонта EST может быть не нужна. Для мастерской, которая регулярно диагностирует электронные неисправности, проблемы с CAN-коммуникацией, жалобы на трансмиссию, снижение мощности двигателя или неисправности в контроллерах, доступ к машинно-специфическим диагностическим данным становится гораздо более ценным.
Какие Машины Поддерживаются CNH EST?
Это требует более подробной квалификации, чем предоставляют многие онлайн-описания.
Текущая лицензия CNH на самостоятельный ремонт всех продуктов EST гласит, что она поддерживает автомобили выбранного бренда с 1998 года до настоящего времени, в зависимости от периода, когда лицензия доступна для установки.
Текущий пакет OBD2TOOL CNH EST 9.14/DPA5 включает следующие основные бренды:
| Case | Сельское хозяйство |
| Case | Строительство |
| New Holland | Сельское хозяйство |
| New Holland | Строительство |
| STEYR | Сельскохозяйственная техника |
| Flexi-Coil | Поддерживаемые семейства продуктов |
| Miller | Поддерживаемые семейства продуктов |
Пакет OBD2TOOL 9.14 конкретно включает Case Agriculture, Case Construction, New Holland Agriculture, New Holland Construction, Flexicoil, Miller и STEYR.
Не предполагайте, что каждая машина CNH использует один и тот же диагностический систему.
Это особенно важно для компактных тракторов и оборудования, оснащенного двигателями других производителей.
Сам CNH предоставляет отдельные диагностические продукты для некоторых:
- Применения с двигателями Perkins
- Приложения на основе ISM
- Приложения на основе LS Mtron
- Приложения на основе Yanmar
- Текущая
- Периодическая
- Связана с другим контроллером
- Вероятно, является следствием проблемы с коммуникацией или питанием
- Потеря мощности двигателя
- Неисправности датчиков
- Проблемы с гидравлическим управлением
- Жалобы на трансмиссию
- Неисправности системы послеобработки
- Периодические электрические проблемы
- Проблемы с коммуникацией контроллеров
- Заменой модуля
- Перепрограммированием ECU
- Сравнением двух машин
- Исследованием неправильной конфигурации
- Заказом запасных электронных компонентов
- Плохим питанием
- Слабыми заземлениями
- Закороченными соединениями
- Повреждением проводки
- Открытыми или замкнутыми цепями датчиков.
- Сбоем сети CAN
- Диагностические тесты
- Программирование ECU и параметров
- Мониторинг активных и записанных диагностических данных
- Просмотр/изменение конфигурации ECU
- Диагностические процедуры
- Диагностика с помощью осциллографа
- Некоторые операции программирования/скачивания ECU
- 150 ГБ свободного места на диске C: для установки EST 9.14
- 300 ГБ свободного места на диске C: при установке EST плюс пакет eTimGo
- Решения для кодов неисправностей
- Схемы проводки
- Руководства по ремонту
- Инструкции по установке
- Информация для операторов
- Статьи по знаниям
- Служебные бюллетени
- Интерфейс DPA5
- USB-кабель
- Кабель CNH 9-контактный Deutsch
- Кабель 6/9-контактный
- Кейс
- Паркуйте на устойчивой поверхности.
- Включите стояночный тормоз.
- Поместите трансмиссию в требуемое безопасное положение.
- Опустите рабочие органы или прицепы, если это возможно.
- Убедитесь, что персонал находится в безопасности от гидравлического оборудования и вращающихся компонентов.
- Следуйте процедуре производителя, если тестирование требует работы двигателя.
- Сообщениям о сбоях в связи с ECU
- Множественным не связанным друг с другом DTC
- Сброс контроллеров
- Неудачная прошивка
- Периодические сбои CAN-коммуникации
- Модель машины
- PIN/серийный номер
- Названия контроллеров
- Номера деталей контроллеров, если они отображены
- Версии программного обеспечения
- Текущую конфигурационную информацию
- Запрошенное значение давления против реального
- Входное значение переключателя против физического положения переключателя.
- Значение датчика против независимого измерения
- Запрошенное положение актуатора против обратной связи
- Скорость двигателя против реального состояния машины
- Положения разъемов
- Маршрута проводки
- Питания
- Заземления
- Сигнальных цепей
- Связанных контроллеров
- Необходимых процедур тестирования
- Восстановление проводки
- Восстановление разъемов
- Замена датчика
- Восстановление актуатора
- Механическая регулировка
- Гидравлическое восстановление
- Восстановление сети
- Замена контроллера
- Поддерживайте стабильное электрическое питание машины.
- Не отсоединяйте VCI.
- Не позволяйте ноутбуку переходить в спящий режим или выключаться.
- Не переключайте зажигание, если EST не указывает вам это сделать.
- Запишите исходную конфигурацию контроллера, если это возможно.
- Подтвердите правильный контроллер и набор данных для программирования перед записью.
- Правильное идентификационное обозначение машины
- Правильный выбор контроллера
- Версия программного обеспечения EST
- Уровень доступа/лицензия
- Программное обеспечение контроллера
- Необходимое диагностическое приложение
- Существование данной функции для конкретного устройства
Например, диагностическое программное обеспечение LS Mtron компании CNH имеет список поддерживаемых моделей, охватывающий выбранные модели Case IH Farmall и New Holland Boomer/Workmaster.
Поэтому технику следует убедиться в модели машины, номере серийного номера/PIN, семействе двигателей и системе управления перед заказом диагностического пакета.
Логотип CNH на капоте не гарантирует, что один модуль программного обеспечения взаимодействует со всеми ЭБУ, установленными на этой машине.

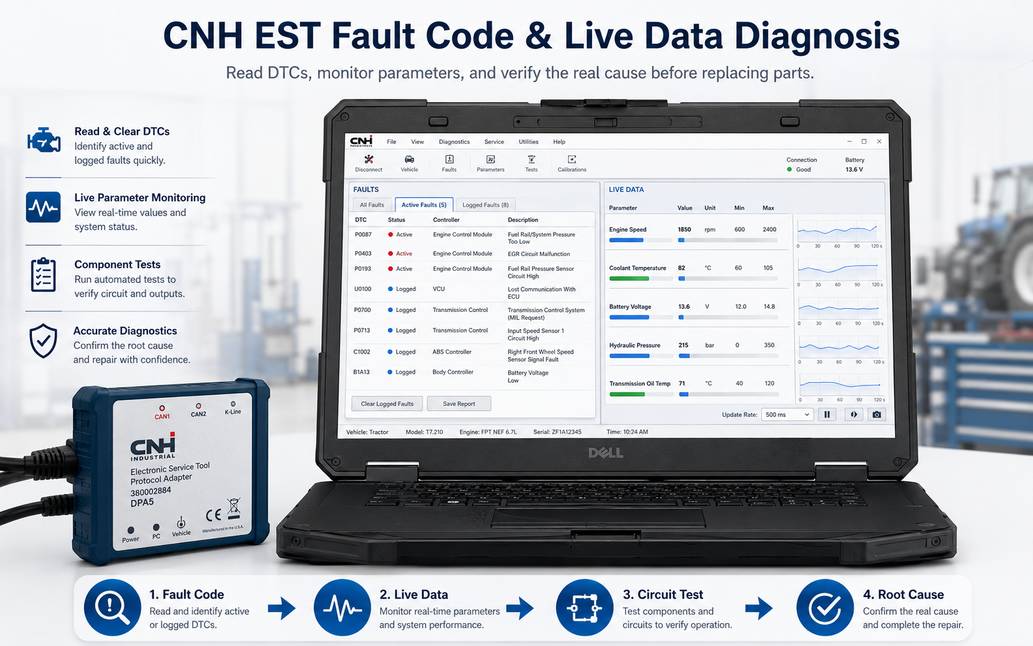

Что может диагностировать CNH EST?
Для большинства техников наиболее ценным функционалом не является очистка кодов. Это сочетание информации о неисправностях, данных контроллеров и справочной документации.
1. Чтение активных и сохраненных кодов неисправностей
Начните полным сканированием контроллеров перед отключением компонентов или очисткой чего-либо.
Сохраненная информация о неисправностях может указывать на то, что проблема:
Не очищайте коды сразу. Это может удалить информацию, которая помогает восстановить первоначальный сбой.
2. Мониторинг текущих параметров
Мониторинг параметров является одной из официально документированных функций EST.
Текущие данные полезны при диагностике жалоб, таких как:
Код неисправности указывает, что обнаружил ECU. Список параметров позволяет сравнить, что считает ECU происходящим, с тем, что происходит физически на машине.
Например, если активен код неисправности, связанный с давлением, не меняйте сразу давление датчика. Сравните показанные значения давления с условиями эксплуатации и, при необходимости, проведите независимую механическую проверку.
3. Просмотрите состояние контроллера и информацию о программном обеспечении
Идентификация контроллера полезна перед:
Когда это возможно, сохраните информацию об идентификации контроллера перед заменой.
4. Используйте информацию о проводке и гидравлике
Документация CNH для самостоятельного ремонна EST конкретно указывает на наличие электрических и гидравлических схем как диагностических ресурсов.
Это важно, потому что многие видимые неисправности ECU на самом деле вызваны:
Схема проводки позволяет технику проверить цепь вместо того, чтобы менять компоненты методом проб и ошибок.
Может ли CNH EST выполнять калибровку и программирование?
Возможно, но доступность зависит от конкретной машины и уровня доступа к программному обеспечению.
Текущий список продуктов OBD2TOOL CNH EST 9.14 для инженерного уровня включает:
Однако эти функции не гарантируют, что каждая поддерживаемая трактор, комбайн, экскаватор или погрузчик будут иметь все функции.
Операция обслуживания может зависеть от:
Машина → Контроллер → Программное обеспечение → Версия EST → Уровень доступа → Коммуникационный интерфейс
Типичные процедуры, которые могут потребовать диагностической среды завода, включают конфигурацию контроллера, калибровку компонентов или повторное обучение после ремонта.
Правило в мастерской простое:
Выполняйте процедуры калибровки или программирования только тогда, когда это требуется процедурой обслуживания оборудования, и приложение EST предлагает соответствующую функцию для данного контроллера.
Не выполняйте калибровку просто потому, что данная функция доступна в меню.
CNH EST 9.14 Программное обеспечение: Текущая информация о пакете OBD2TOOL
Текущий список OBD2TOOL идентифицирует версию CNH EST 9.14 как инженерную версию, обновленную в феврале 2026 года.
| Версия CNH EST | 9.14 |
| Обновление | 2026.02 |
| Размер программы | Около 100 ГБ |
| Операционная система | Windows 10/11 64-битная |
| Архитектура | Требуется 64-битная |
| ОЗУ | 8 ГБ или больше |
| Процессор | Intel Core i5, 6-го поколения или позднее |
| Языки | Английский, итальянский, русский, польский, испанский, французский, португальский, немецкий, голландский, датский |
OBD2TOOL также в настоящее время указывает eTimGo 8.22, обновленное в 2026.04, как опциональную базу данных информации для ремонта без подключения к интернету.
Хранение требует особого внимания.
Не ограничивайте объем жесткого диска только для установки EST.
OBD2TOOL рекомендует:
Текущие официальные требования CNH для компьютера для самостоятельного ремонта более консервативны и указывают на необходимость 500 ГБ или более, рекомендуется использовать SSD.
Для ноутбука в автосервисе дополнительное место на SSD предпочтительнее, чем работа на минимальных объемах.

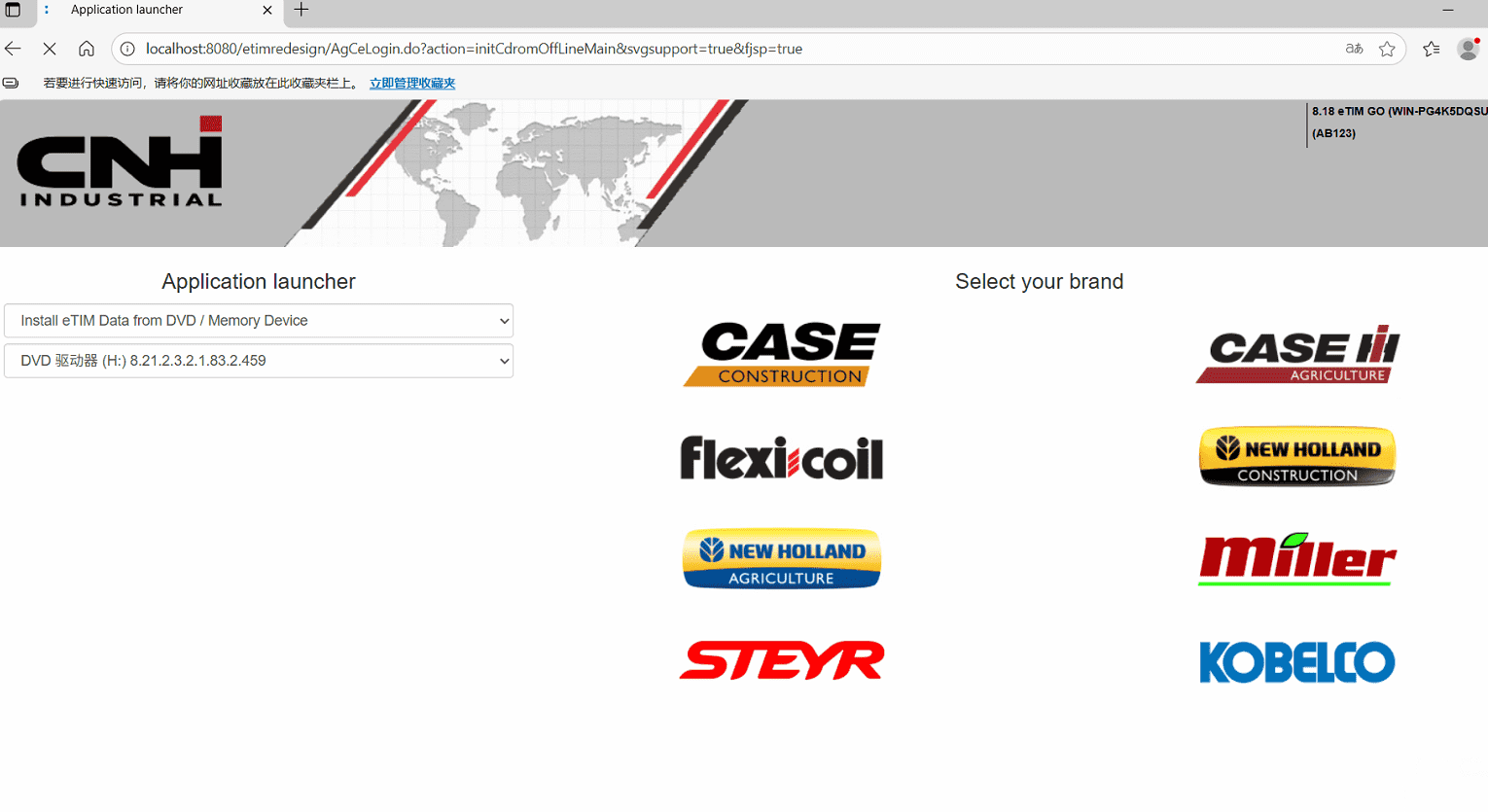

Что такое eTimGo и нужен ли он вам?
CNH EST в основном является диагностической средой.
eTimGo добавляет информацию о ремонте в оффлайн режиме, которая может включать, в зависимости от модели и доступного содержания базы данных:
Текущий пакет OBD2TOOL включает eTimGo 8.22 [2026.04] с поддержкой английского, французского, немецкого, испанского и португальского языков. Продавец также предупреждает, что документация может быть неполной для некоторых серий моделей, поэтому проверяйте охват при работе с конкретной машиной.
Это предупреждение важно.
Не предполагайте, что покупка большой оффлайн базы данных гарантирует полный ремонтный справочник для каждой исторической модели.
Какое оборудование требуется?

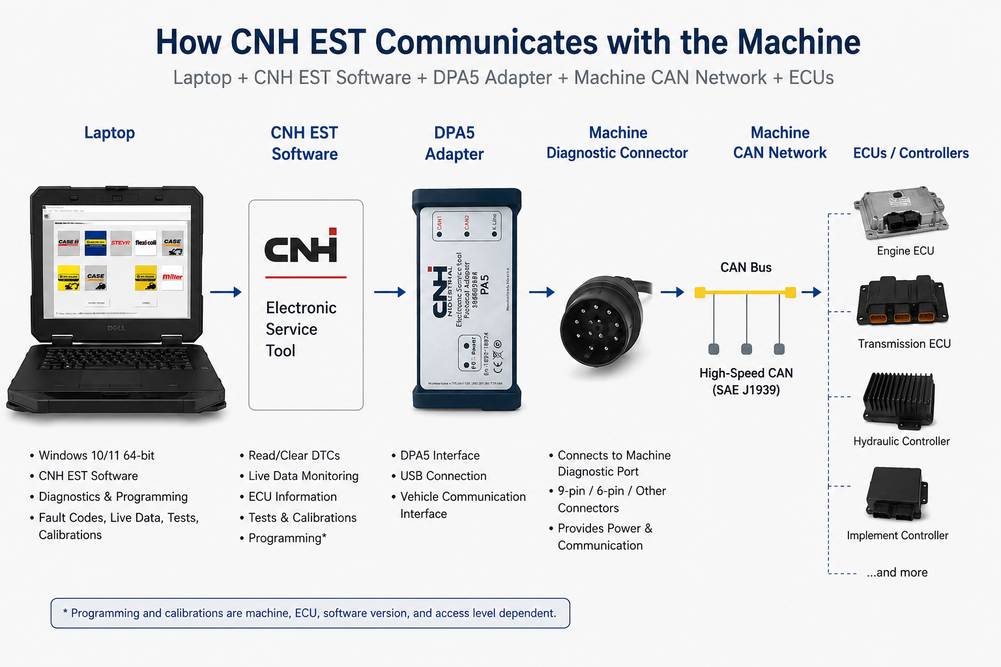

Типичный путь диагностики CNH EST:
Ноутбук → Коммуникационный адаптер → Диагностический кабель → Сетевое соединение машины → ECU

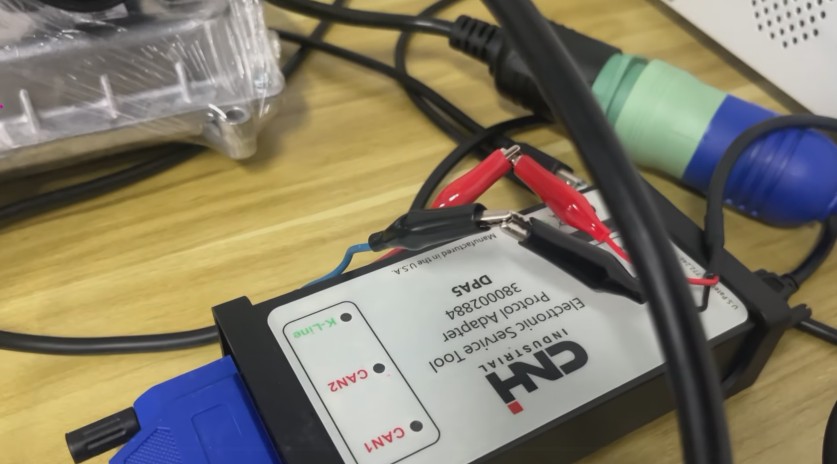

Официальная документация CNH EST подтверждает, что протокольный адаптер соединяет ПК с CAN-сетью машины.

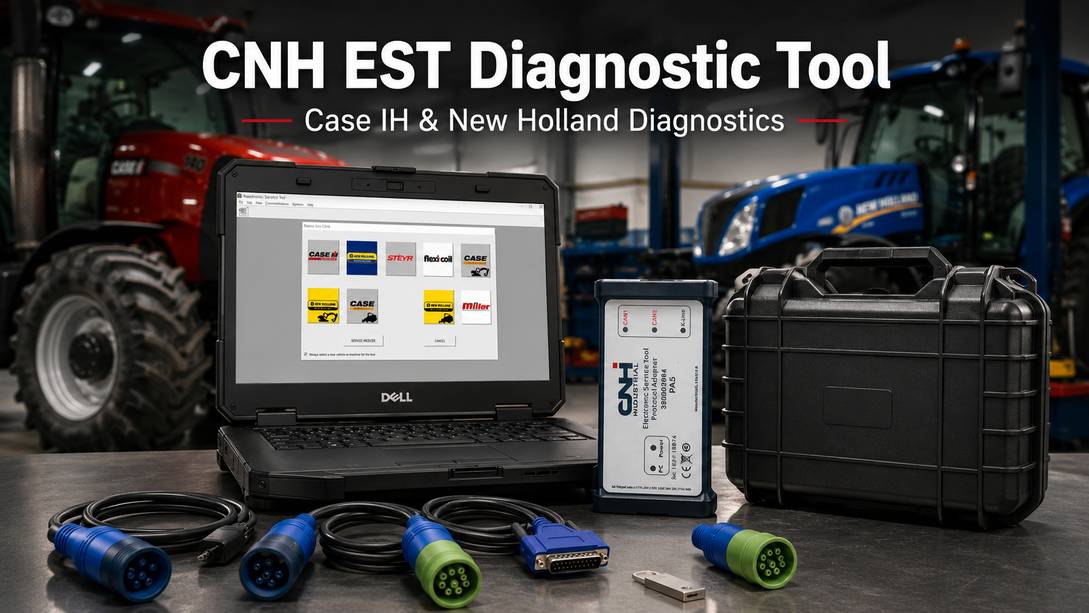

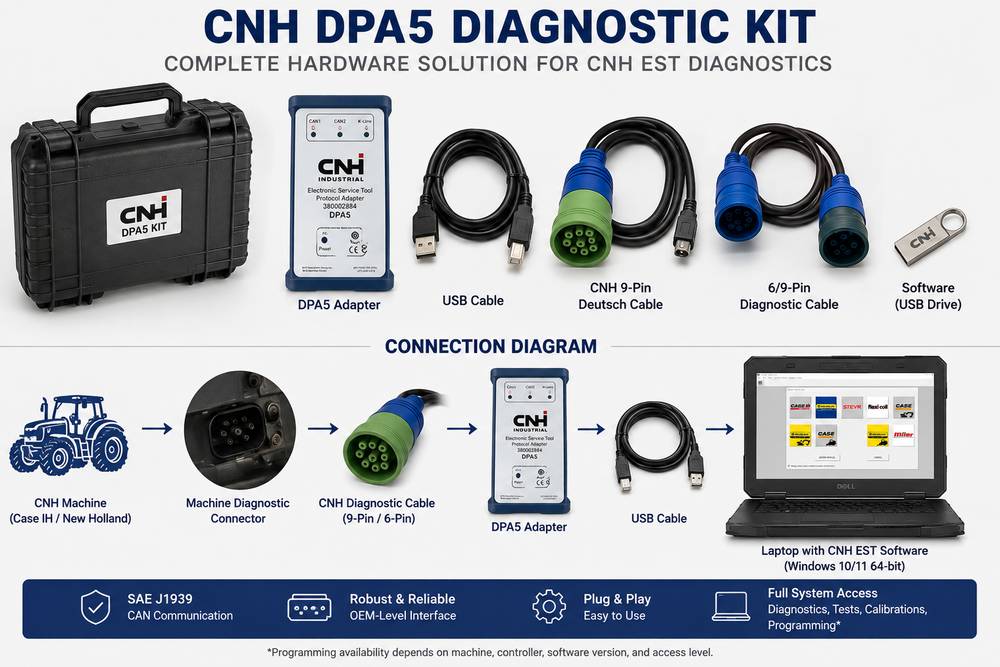

Полный комплект OBD2TOOL включает в себя адаптер Dearborn Protocol Adapter 5 (DPA5) и кабели. В набор входят:
Используют ли все машины CNH 9-контактный разъем?
Не следует делать никаких предположений.
Типы разъемов и архитектура сети могут различаться в зависимости от семейства продуктов, возраста и конфигурации двигателя/контроллера.
Перед подключением адаптеров или преобразованием диагностических разъемов убедитесь, что вы проверили правильную служебную информацию.

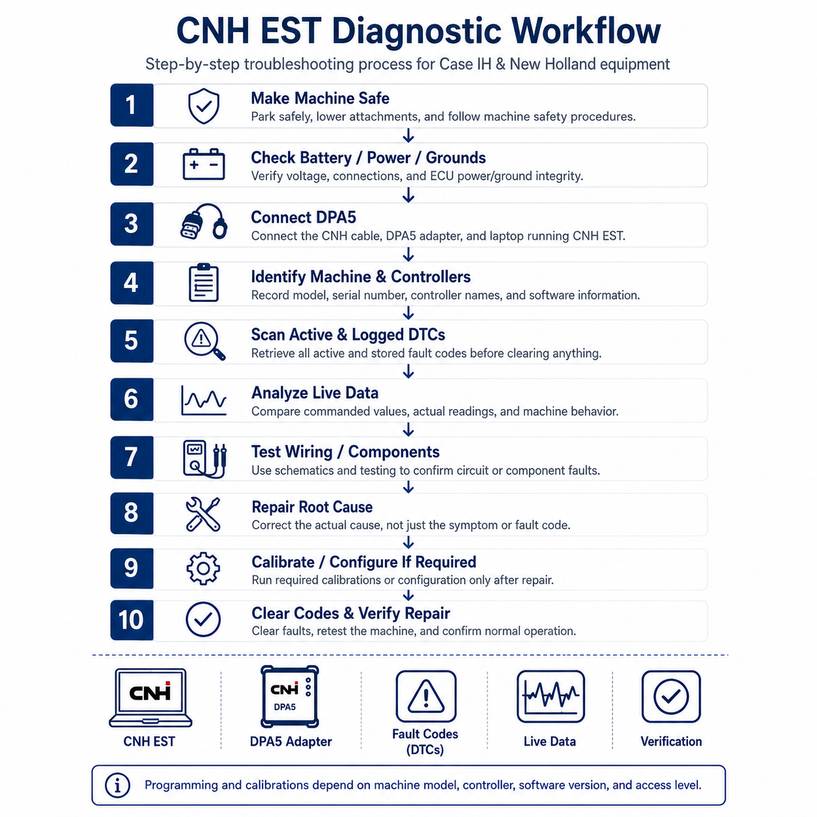

Как диагностировать машину Case IH или New Holland с использованием CNH EST
Программное обеспечение становится полезным только тогда, когда техник следует дисциплинированному диагностическому процессу.
Шаг 1: Убедитесь в безопасности машины
Перед подключением или тестированием:
Гидравлическая безопасность
Никогда не предполагайте, что выключение двигателя устраняет накопленную гидравлическую энергию.
Аккумуляторы, подвешенные рабочие органы и подавленные цепи могут оставаться опасными.
Шаг 2: Проверьте состояние аккумулятора и электрическую систему
Перед тем как обвинять диагностический интерфейс, убедитесь в наличии питания машины.
Низкий уровень напряжения аккумулятора или плохие заземления могут привести к:
Проверьте подключения аккумулятора и соответствующие цепи питания/земли перед продолжением, если одновременно исчезают несколько контроллеров.
Для операций прошивки используйте процедуру поддержки питания, указанную для машины.
Шаг 3: Подключите правильный интерфейс диагностики
С машиной в требуемом состоянии ключа:
Диагностический разъем машины → шнур CNH → адаптер протокола DPA5 → ноутбук

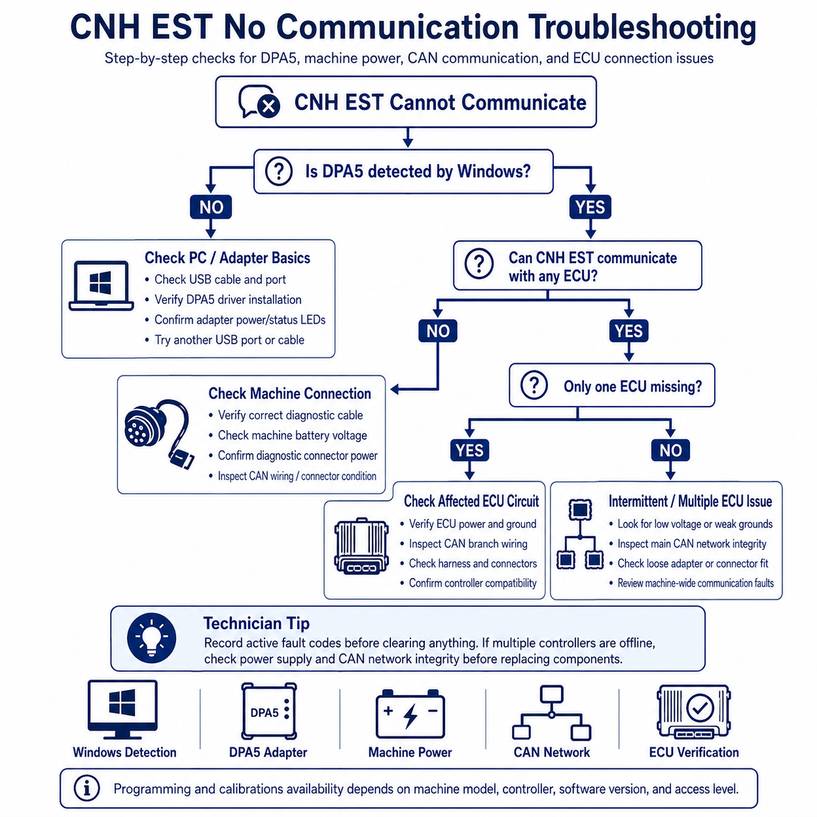

Подтвердите, что Windows распознает коммуникационный адаптер перед проведением диагностики EST.
Если ПК не распознает интерфейс, повторное включение зажигания трактора мало что даст.

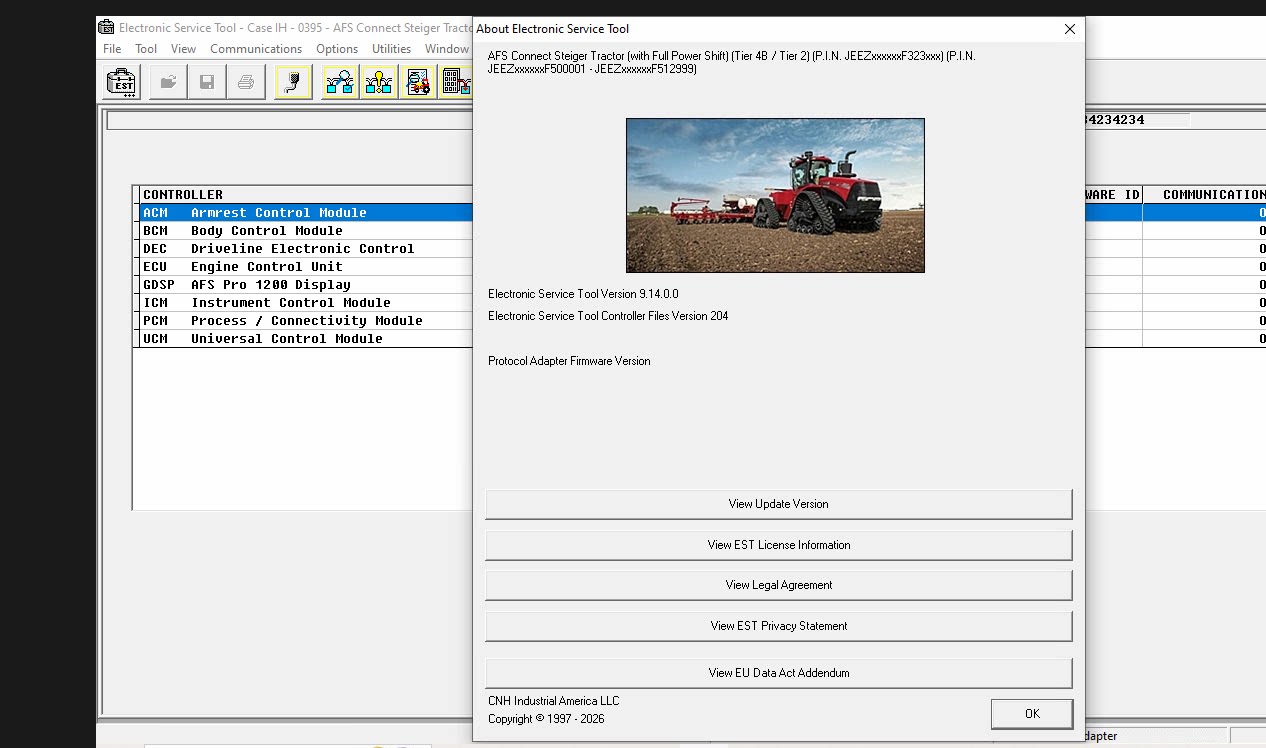

Шаг 4: Идентифицируйте машину и контроллеры
Выберите или определите правильный продукт.
Затем запишите:
Эта информация становится особенно важной, если позже потребуется заменить или прошить ECU.
Шаг 5: Выполните полный скан ошибок
Получите активные и сохраненные диагностические коды до их очистки.
Полезная стратегия первого прохода — разделить коды на три категории:
| Один ECU, одна цепь | Тестируйте поврежденную цепь/компонент |
| Несколько модулей сообщают о сбоях коммуникации | Исследуйте CAN-сеть/питание |
| Несколько не связанных модулей показывают сбои низкого напряжения | Проверьте батарею, питание и земли в первую очередь |
Это предотвращает распространенную ошибку: замена нескольких компонентов, когда реальная проблема связана с общим питанием или коммуникацией.
Шаг 6: Используйте реальные данные для проверки гипотезы о неисправности
Не заменяйте датчик просто потому, что его название упоминается в описании неисправности.
Сравните:
Запрошенное значение → Реальное значение → Физическое состояние
Примеры:
Цель - доказать, где проблема: в датчике, проводке, актуаторе, механической системе или интерпретации ECU.
Шаг 7: Проверьте проводку и инструкции по обслуживанию
Используйте доступную информацию EST/eTimGo по электрике, гидравлике и ремонту для определения:
Когда это возможно, выполните тестирование цепей перед заменой ECU.
Шаг 8: Устраните реальную неисправность
Типичные действия по устранению неисправностей могут включать:
Необходимый ремонт зависит полностью от диагностики.
Шаг 9: Выполните необходимую калибровку или настройку
Если инструкция по обслуживанию требует постремонтную калибровку, настройку или программирование, выполните это только после устранения основной неисправности.
Безопасность программирования ECU
Программирование представляет гораздо большую опасность, чем считывание кодов.
Перед началом:
Прерывание операции программирования ECU может оставить контроллер неспособным нормально загружаться.
Устранение неполадок связи CNH EST
EST не подключается к машине
| Адаптер не определяется ноутбуком | Драйвер, USB-порт, адаптер питания | Подтвердите, что Windows распознает VCI |
| Адаптер определяется, но нет связи с ECU | Неправильный кабель, питание подключения, сеть машины | Проверьте диагностический разъем и питание машины |
| Некоторые ECU подключаются, другие нет | Ветвь сети, питание/земля ECU | Тестируйте схему/сеть поврежденной ECU |
| Связь прерывается периодически | Слабый аккумулятор, подключение, проблема с USB/кабелем | Стабилизируйте питание и проверьте подключения |
| Машина не отображается в программе | Проблема с охватом/версией | Проверьте модель/PIN и базу данных EST |
| Программа диагностики двигателя не запускается | Может потребоваться отдельный пакет диагностики двигателя | Проверьте производителя/систему двигателя |
Эта ситуация особенно важна для компактного или специализированного оборудования. CNH предлагает отдельные инструменты для двигателей для некоторых применений Perkins, ISM, LS Mtron и Yanmar.
CNH EST открывается, но отсутствует функция программирования
Не предполагайте, что установка программного обеспечения дефектна.
Проверьте:
Утверждение соперничающей статьи о том, что CNH EST обеспечивает все функции на всех устройствах CNH, слишком обобщено. Даже в официальной экосистеме CNH некоторые семейства двигателей требуют отдельного диагностического программного обеспечения или оборудования.
CNH EST против универсального диагностического сканера для тяжелой техники
Ни один из вариантов автоматически не является лучше.
| Основное обслуживание техники Case/New Holland | Хороший выбор | Пригодно |
| Техника нескольких производителей | Ограниченная экосистема | Лучший выбор |
| Документация конкретного производителя | Крупное преимущество | Варьируется |
| Основное считывание кодов | Да | Обычно |
| Потоковая передача данных | Да | Обычно |
| Машинная специфическая калибровка | В зависимости от машины и доступа | В зависимости от сканера |
| Программирование/настройка ECU | В зависимости от версии и контроллера | Зависит от инструмента |
| Один инструмент для смешанного парка машин | Нет | Крупное преимущество |
Сервисная мастерская, обслуживающая технику CAT, John Deere, Komatsu, Volvo, JCB и CNH, может получить больше ежедневного охвата от высококачественного универсального диагностического сканера.
Сервисная мастерская, специализирующаяся на технике Case IH или New Holland, может получить больше преимуществ от специализированного диагностического программного обеспечения CNH, особенно при наличии описаний неисправностей, информации о настройках и процедур обслуживания от производителя.
Какой пакет CNH EST Вам нужен?
Вариант 1: Вам необходим интерфейс диагностики и программное обеспечение
Если в вашей мастерской нет совместимого интерфейса, пакет CNH DPA5 диагностики будет более полным решением.
Текущий набор OBD2TOOL включает интерфейс DPA5 и кабели CNH, а также несколько вариантов программного обеспечения, включая CNH EST 9.14 и опциональный пакет eTimGo для ремонта без подключения к интернету.
Этот вариант имеет смысл, если вам нужно создать полную диагностическую цепочку:
Техника → Кабель диагностики → DPA5 → Ноутбук → CNH EST
Перед покупкой укажите модель техники, год/PIN при наличии и семейство двигателя, если совместимость критична.
Вариант 2: У вас уже есть совместимое оборудование
Если у вас уже есть подходящий адаптер связи и ноутбук, покупка программного обеспечения отдельно может быть экономически выгоднее.
Текущий список программного обеспечения OBD2TOOL включает CNH EST 9.13 и CNH EST 9.14 [2026.02] инженерного уровня, с удаленной установкой/активацией для одного ПК.
Перед выбором только программного обеспечения убедитесь, что ваш существующий VCI совместим, и что имеется требуемый кабель для техники.
Частые ошибки при использовании CNH EST
Очистка кодов до их записи
Всегда сохраните активные и записанные коды вначале. Историческая информация может быть утеряна после очистки.
Предположение, что каждая машина CNH имеет одинаковый уровень поддержки
Модель, семейство двигателей и архитектура контроллера имеют значение.
Замена датчика только на основе кода неисправности
Сначала проверьте питание, массу, сигнал и механические условия.
Программирование при нестабильном напряжении батареи
Перебои напряжения могут повредить процесс программирования.
Предположение, что версия программного обеспечения определяет функциональность
Доступность программирования и калибровки также может зависеть от типа ECU, набора данных, уровня доступа и конфигурации техники.
Покупка программного обеспечения без проверки интерфейса
EST все еще требует совместимого оборудования связи между ноутбуком и техникой.
Считание eTimGo как гарантированного полного справочника
OBD2TOOL сам указывает, что справочник может быть не полным для некоторых серий. Подтвердите важные модели перед полным использованием как источник сервисной информации.
Стоит ли CNH EST автосервису?
Для автомастерских, регулярно обслуживающих технику Case IH, New Holland Agriculture или CNH строительную технику, CNH EST может быть намного полезнее, чем универсальный сканер кодов, так как он сочетает в себе коммуникацию с машиной и диагностическую информацию, ориентированную на оригинального производителя.
Его истинная ценность не только в том, чтобы сбрасывать предупреждающие огни. Это способность перейти от:
Код ошибки → Данные контроллера → Информация о цепях → Тестирование → Ремонт → Калибровка/верификация
Этот диагностический процесс снижает ненужную замену запчастей.
Для автомастерских, обслуживающих оборудование разных брендов, CNH EST следует рассматривать как специализированный инструмент для техники CNH, а не как замену каждому диагностическому платформе для тяжелой техники.
Часто задаваемые вопросы
Может ли CNH EST диагностировать оборудование как Case IH, так и New Holland?
Да, CNH EST используется для диагностики оборудования Case и New Holland, но перед покупкой следует проверить охват моделей и контроллеров. Лицензирование CNH EST зависит от бренда и продукта, в то время как инженерные пакеты сторонних разработчиков могут включать дополнительные бренды или устаревшие приложения.
Может ли CNH EST считывать и сбрасывать коды ошибок?
Да. Считывание и сброс кодов ошибок явно документированные функции официальной платформы EST.
Может ли CNH EST выполнять программирование ECU?
Пакет инженерных средств OBD2TOOL CNH EST 9.14 указывает на возможность программирования ECU и параметров, но доступность программирования зависит от ECU, машины, версии программного обеспечения и уровня доступа. Не следует предполагать, что это применимо ко всем моделям.
Работает ли CNH EST на Windows 11?
Текущий пакет инженерных средств OBD2TOOL CNH EST 9.14 указывает на поддержку Windows 10/11 64-битной версии. Текущие требования самодиагностической системы CNH также указывают на поддержку Windows 10 или 11 64-битной версии.
Необходим ли мне адаптер DPA5?
Вам нужен совместимый протокольный адаптер между компьютером и машиной. Пакет OBD2TOOL использует интерфейс Dearborn DPA5 с диагностическими кабелями CNH. Перед покупкой убедитесь в совместимости других конфигураций.
Требуется ли CNH EST для eTimGo?
Не обязательно. EST предоставляет диагностическую среду. eTimGo полезен, если вам также нужна дополнительная информация о ремонте в оффлайн режиме, такая как схемы проводки, руководства, бюллетени по обслуживанию и диагностические процедуры. Доступность варьируется в зависимости от модели.
