Усилитель крутящего момента в зерноуборочном комбайне John Deere 3518CT-S играет важную роль в системе бесступенчатого привода машины. Правильная смазка подвижного шкива, пружин, кулачкового механизма, игольчатого подшипника и бронзовой втулки необходимы для поддержания плавной регулировки скорости и предотвращения дорогостоящих отказов ремённого привода.
В этом руководстве объясняется, как работает усилитель крутящего момента, где требуется смазка, что происходит при пренебрежении смазкой и что должны проверять техники, когда в комбайне возникают проблемы с CVT или приводом.
Важно: Всегда уточняйте тип смазки, количество смазки, интервалы обслуживания и регулировочные характеристики в сервисной информации для конкретного серийного номера машины.

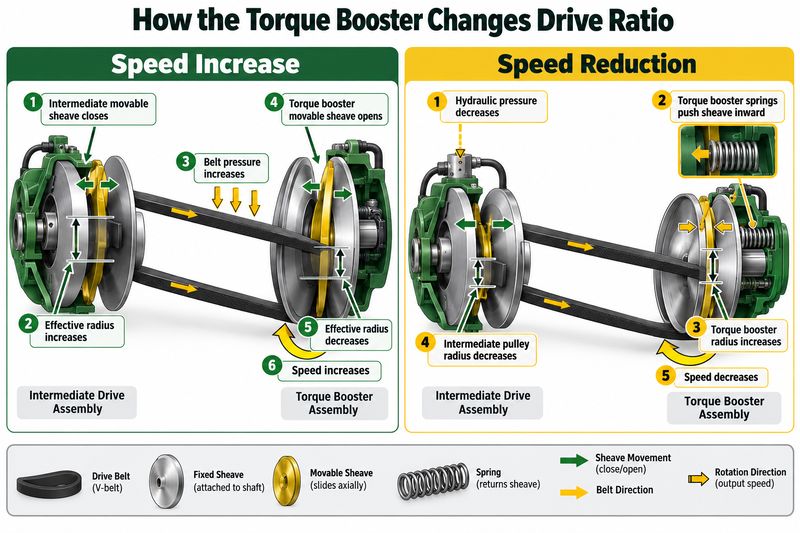

Как работает усилитель крутящего момента
Усилитель крутящего момента изменяет эффективный диаметр шкива ремённого привода для регулировки скорости движения и передачи крутящего момента при изменяющихся нагрузках.
При увеличении скорости
Когда гидравлическое давление выдвигает цилиндр управления скоростью:
- Подвижный шкив промежуточного приводного узла перемещается к неподвижному шкиву.
- Эффективный радиус шкива увеличивается.
- Давление ремня на усилитель крутящего момента увеличивается.
- Усилие ремня сжимает пружины внутри усилителя крутящего момента.
- Подвижный шкив усилителя крутящего момента перемещается наружу.
- Его эффективный рабочий радиус уменьшается.
В результате изменения передаточного отношения шкивов частота вращения увеличивается.
При снижении скорости
Когда гидравлическое масло отводится из цилиндра, процесс происходит в обратном порядке.
Пружины усилителя крутящего момента перемещают подвижный шкив к неподвижному шкиву, увеличивая его эффективный радиус. В то же время усилие ремня толкает подвижный шкив промежуточного приводного узла внутрь, уменьшая его эффективный радиус.
Результатом является более низкая скорость привода.
Как усилитель крутящего момента реагирует на тяжёлую нагрузку
Когда сопротивление движению резко возрастает, требуется дополнительный крутящий момент.
Если ремень начинает проскальзывать относительно неподвижного шкива усилителя крутящего момента, подвижный шкив и кулачок могут слегка повернуться относительно неподвижной части узла.
Это кулачковое действие толкает подвижный шкив к неподвижному шкиву и увеличивает усилие прижатия ремня.
По мере увеличения сцепления ремня:
Более высокое сопротивление движению → начинается проскальзывание ремня → срабатывает кулачковый механизм → усилие прижатия шкива увеличивается → проскальзывание ремня уменьшается → передаётся больший крутящий момент.
Промежуточный приводной узел также может слегка смещаться при изменении передаточного отношения.
Эта механическая реакция позволяет ремённому приводу увеличивать доступный крутящий момент, когда комбайн сталкивается с более тяжёлыми условиями работы.

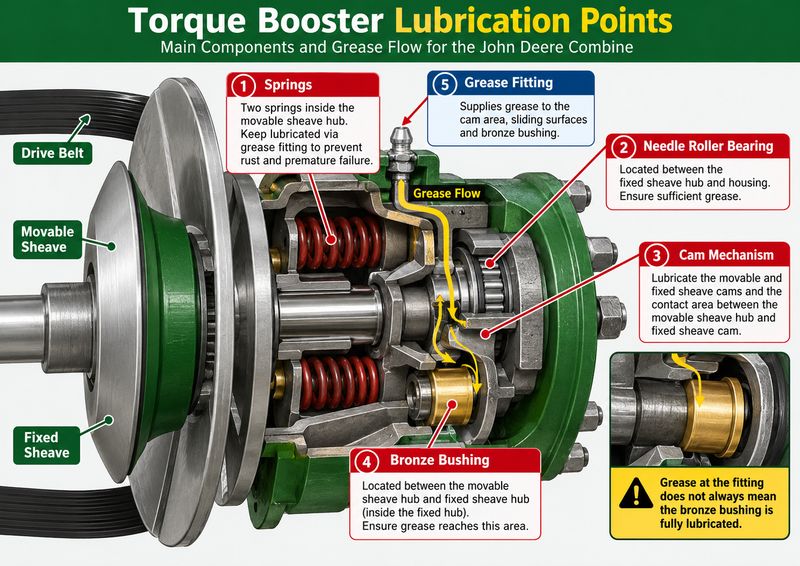

Критические точки смазки усилителя крутящего момента
Правильная смазка — одна из наиболее важных процедур профилактического обслуживания для этого узла.
1. Пружины усилителя крутящего момента
Поверхности двух пружин внутри ступицы подвижного шкива должны оставаться adequately смазанными.
Смазка подаётся через специальную пресс-маслёнку.
Цель не только в снижении трения. Смазка также помогает защитить пружины от влаги и коррозии.
Ржавчина на поверхностях пружин может в конечном итоге вызвать:
- ограничение перемещения пружины
- неравномерную работу шкива
- сокращение срока службы пружины
- отказ пружины
- плохой отклик CVT
Проверяйте на наличие коррозии при каждом обслуживании узла.
2. Игольчатый роликоподшипник
Игольчатый роликоподшипник расположен между ступицей неподвижного шкива и корпусом.
Убедитесь, что подшипник получает достаточную смазку.
Сухой или загрязнённый игольчатый подшипник может вызвать:
- повышенное сопротивление вращению
- аномальную температуру
- неровное перемещение шкива
- преждевременный износ подшипника
- повреждение соседних компонентов
Если смазка присутствует, но подшипник всё равно ощущается шероховатым или появляется чрезмерный люфт, проверьте подшипник, а не просто добавляйте ещё смазки.
3. Кулачковый механизм подвижного и неподвижного шкива
Кулачковый механизм — одна из наиболее важных зон смазки в усилители крутящего момента.
Его пресс-маслёнка подаёт смазку к нескольким внутренним точкам контакта, включая:
- кулачковые поверхности подвижного и неподвижного шкива
- зону контакта между ступицей подвижного шкива и кулачком неподвижного шкива
- бронзовую втулку между ступицами подвижного и неподвижного шкива
Бронзовая втулка расположена внутри ступицы неподвижного шкива, и смазке особенно трудно до неё добраться.
Почему важен выбор смазки
Не каждая точка смазки работает в одинаковых условиях.
Универсальная смазка может быть достаточной для некоторых пружинных и подшипниковых применений, если это допускается спецификацией обслуживания. Однако зона кулачка и скользящей ступицы испытывает значительное давление и перемещение.
Подходящая смазка должна обеспечивать:
- хорошие характеристики текучести
- высокую прочность плёнки
- стойкость к окислению
- стабильную вязкость в диапазоне рабочих температур
- хорошую адгезию к нагруженным поверхностям скольжения
Оригинальный опыт обслуживания для этого применения рекомендует высококачественную смазку, такую как подходящий продукт Mobil.
Однако не выбирайте смазку только по названию бренда. Используйте спецификацию смазки, рекомендованную для машины, когда такая информация доступна.
Избегайте смешивания несовместимых типов смазки.

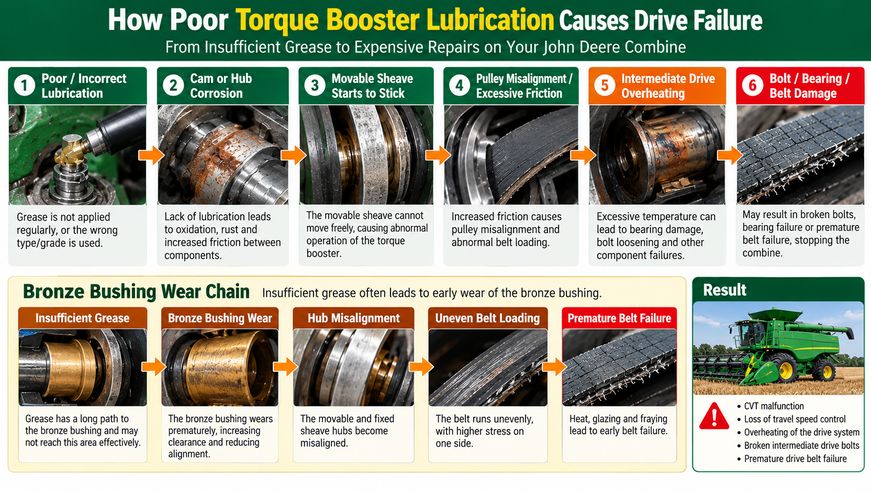

Что происходит, когда torque booster плохо смазан?
Ступица подвижного шкива и ступица неподвижного шкива работают при значительном контактном давлении.
Если смазка ухудшается, коррозия и трение могут усиливаться до тех пор, пока шкив больше не сможет свободно перемещаться.
Распространённый отказ 1: заклинивание torque booster
Заклинивший подвижный шкив не позволяет шкиву CVT правильно изменять свой эффективный диаметр.
Возможные симптомы включают:
- скорость движения не реагирует нормально
- передаточное отношение CVT выглядит застрявшим
- машина не может достичь ожидаемой скорости движения
- изменения скорости происходят с задержкой или рывками
- температура ремня повышается
Перед заменой ремня проверьте, свободно ли перемещается шкив в сборе.
Распространённый отказ 2: перегрев промежуточного привода
Недостаточная смазка может увеличить трение во всей системе шкивов.
Поэтому чрезмерный нагрев вокруг узла промежуточного привода может указывать не только на простую проблему с ремнём.
Проверьте:
- перемещение шкива
- состояние подшипника
- натяжение ремня
- смазку кулачка
- соосность шкивов
- износ бронзовой втулки
Повторный перегрев после замены ремня — веская причина проверить сам механизм torque booster.
Распространённый отказ 3: обрыв болтов промежуточного узла
Если шкив частично заклинивает или он сильно смещён, аномальные нагрузки могут передаваться на узел промежуточного привода.
Это может ослабить или привести к отказу его крепёжных элементов.
Замена сломанных болтов без устранения проблемы со шкивом или выравниванием может привести к повторной поломке.
Распространённая неисправность 4: Обрыв ремня привода от двигателя к промежуточному валу
Ремень может выйти из строя из-за возраста или нормального износа, но преждевременный выход ремня из строя также может быть вызван:
- заклинившими шкивами
- неправильным выравниванием шкивов
- аномальным натяжением ремня
- перегретыми подшипниками
- повреждёнными поверхностями шкивов
- ограниченным ходом усилителя крутящего момента
Если недавно установленный ремень снова выходит из строя, проверьте всю систему привода, а не только заменяйте ремень.
Почему бронзовая втулка часто изнашивается преждевременно
Бронзовая втулка между подвижной и неподвижной ступицами заслуживает особого внимания.
Между внешней пресс-маслёнкой и втулкой может существовать относительно длинный путь смазки. Поскольку рабочий зазор между втулкой и ступицей небольшой, густая или разложившаяся смазка может не распределяться должным образом по контактной поверхности.
Плохая смазка может привести к:
Недостаток смазки → износ бронзовой втулки → чрезмерный радиальный зазор → смещение шкива → неравномерная нагрузка на ремень → нагрев и ускоренный износ ремня
Как только возникает значительный износ втулки, добавление смазки не исправит механический зазор.
Проверьте втулку и связанные поверхности ступицы на предмет износа.

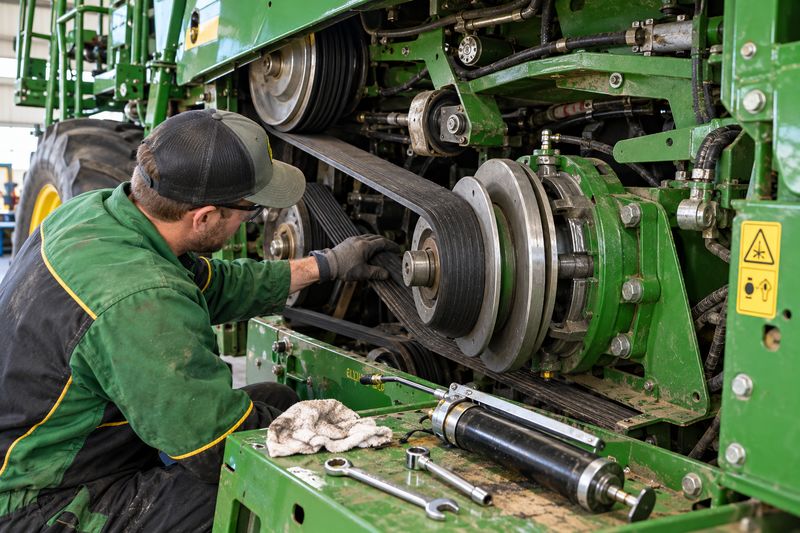

Контрольный список проверки усилителя крутящего момента
При обслуживании комбайна проверьте следующие области:
| Компонент | Что проверять |
|---|---|
| Пружины | Ржавчина, поломка и свободное перемещение |
| Игольчатый роликоподшипник | Смазка, шероховатость и чрезмерный люфт |
| Поверхности кулачков | Смазка, задиры и аномальный износ |
| Бронзовая втулка | Зазор и износ |
| Подвижный шкив | Плавное осевое перемещение |
| Неподвижный шкив | Повреждение поверхности и перегрев |
| Приводной ремень | Трещины, глянцевание, расслоение и неравномерный износ |
| Совмещение шкивов | Ход ремня и совмещение ступицы |
| Промежуточный узел | Ослабленные или повреждённые крепёжные болты |
| Гидравлическое управление скоростью | Правильное перемещение цилиндра и утечки |

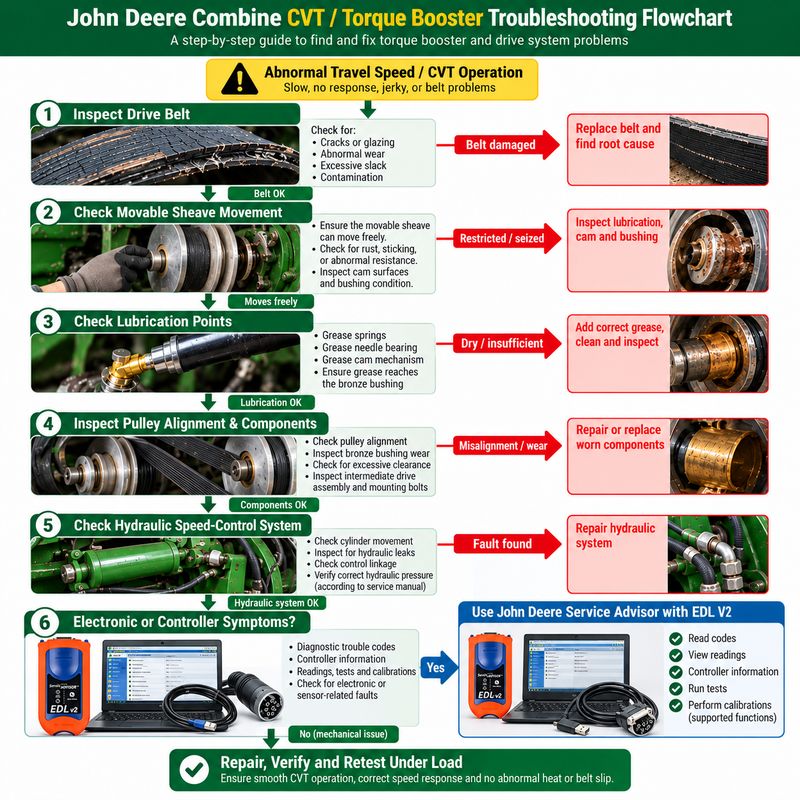

Диагностика комбайна с аномальной работой CVT
Если комбайн не может нормально регулировать скорость движения, используйте систематический процесс диагностики.
Шаг 1: Осмотрите ремень
Ищите:
- глянцевание
- трещины
- аномальный боковой износ
- чрезмерное провисание
- тепловое повреждение
- загрязнение
Не предполагайте, что повреждённый ремень является первоначальной причиной.
Шаг 2: Проверьте перемещение шкива
При безопасно выключенной и изолированной в соответствии с процедурой обслуживания машине проверьте, нормально ли перемещается подвижный шкив.
Ограниченное перемещение может указывать на:
- ржавчину
- повреждённые поверхности кулачков
- высохшую смазку
- износ втулки
- повреждение подшипника
Шаг 3: Осмотрите точки смазки
Убедитесь, что смазка действительно достигает нужного компонента.
Смазка вокруг штуцера не обязательно означает, что удалённая внутренняя втулка достаточно смазана.
Шаг 4: Проверка на несоосность
Обратите внимание на:
- неравномерный износ ремня
- аномальный контакт со шкивом
- чрезмерный зазор втулки
- повреждённый крепёж
Шаг 5: Проверка гидравлической системы управления
Если механический узел шкива движется правильно, проверьте гидравлическую систему, управляющую механизмом изменения скорости.
Возможные проблемы включают:
- утечка гидравлической жидкости
- ограниченный поток масла
- проблемы управляющего цилиндра
- неисправности рычажного механизма
- неисправности системы управления
Когда может помочь John Deere Service Advisor
Механическая проверка остаётся необходимой для проблем со шкивом, ремнём и смазкой. Однако когда комбайн также показывает электронные, гидравлические или связанные с контроллером симптомы, диагностическая информация может помочь сузить проблему.
OBD2TOOL в настоящее время предлагает John Deere Service Advisor 5.4.84 [05.2026] Сельскохозяйственное + строительное и лесное диагностическое программное обеспечение и технические руководства.
В зависимости от машины и конфигурации Service Advisor может предоставить доступ к такой информации, как:
- диагностические коды неисправностей
- информация о контроллере
- показания
- тесты
- калибровки
- сервисные процедуры
- электрическая информация
- гидравлическая информация
- ремонтная документация
Для связи с машиной в реальном времени также необходим совместимый диагностический интерфейс.

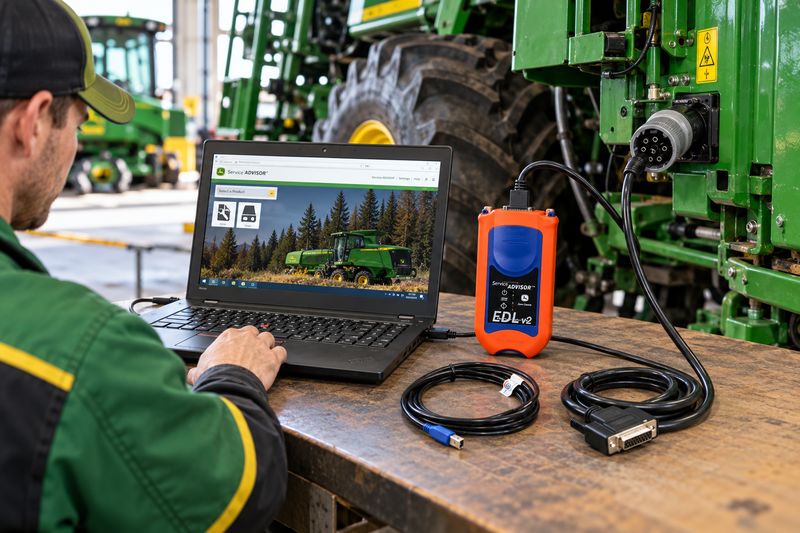

John Deere EDL V2 Diagnostic Kit
OBD2TOOL также предлагает Service Advisor EDL V2 для John Deere Electronic Data Link Diagnostic Kit с программным обеспечением Service Advisor AG + CF.
Интерфейс EDL обеспечивает соединение для связи ПК с машиной, используемое для поддерживаемых диагностических функций Service Advisor.
Перед заказом подтвердите совместимость с точной моделью John Deere, серийным номером и требуемой диагностической функцией.
Диагностическое оборудование и офлайн-программное обеспечение Service Advisor не предоставляют автоматически неограниченный доступ к дилерским, онлайн-защищённым или контроллерно-программирующим авторизациям John Deere. Функции, требующие дилерских учётных данных, остаются зависимыми от авторизованного доступа.
Service Advisor против Parts Advisor
Эти два приложения служат разным целям.
John Deere Service Advisor в основном используется для:
- поиска неисправностей
- диагностической информации
- сервисных процедур
- электрической и гидравлической информации
- тестов и калибровок на поддерживаемом оборудовании
John Deere Parts Advisor в основном полезен, когда техникам необходимо:
- идентификация деталей
- развёрнутые схемы компонентов
- справочные материалы по сборке
- поиск номеров деталей
Для ремонта тормозного усилителя Service Advisor может помочь с сервисной и диагностической информацией, а Parts Advisor может помочь идентифицировать отдельные компоненты: шкив, подшипник, втулку, ремень и крепёжные элементы.
Финальный совет по обслуживанию
Многие отказы тормозного усилителя начинаются как проблемы со смазкой, а не как катастрофические отказы компонентов.
Самые важные профилактические меры просты:
- смазывайте указанные точки с правильными интервалами
- используйте смазку правильной спецификации
- убедитесь, что смазка достигает внутренних поверхностей кулачка и втулок
- осматривайте шкив при появлении аномального нагрева
- выясняйте причину повторных обрывов ремня вместо многократной замены ремней
- заменяйте изношенные втулки или подшипники до того, как они вызовут серьёзное нарушение соосности
- проверяйте качество ремонта, убеждаясь, что CVT плавно изменяет передаточное отношение под нагрузкой
Правильная смазка torque booster может значительно снизить риск заклинивания шкивов, износа втулок, перегрева, поломки крепёжных элементов и преждевременного выхода из строя приводного ремня.
