Что умеет Perkins EST? Полное руководство пользователя Perkins Electronic Service Tool

Современные двигатели Perkins в значительной степени зависят от электронных блоков управления, датчиков, исполнительных механизмов и сетей передачи данных. Когда в двигателе возникает неисправность, проверка компонентов по одному может быстро привести к потере времени на диагностику.

Perkins EST (Electronic Service Tool) предоставляет техникам прямой доступ к электронной информации о двигателе, помогая им перейти от симптомов к измеримым данным. При наличии правильного программного обеспечения, интерфейса связи и поддерживаемого двигателя техники могут считывать коды неисправностей, отслеживать данные в реальном времени, выполнять диагностические тесты, просматривать информацию ECM, записывать рабочие данные и получать доступ к поддерживаемым процедурам конфигурации или калибровки.

В этом руководстве объясняется, что может делать Perkins EST, как он взаимодействует с ECM, какие функции наиболее полезны в мастерской, какое оборудование требуется и как устранять распространённые проблемы связи.

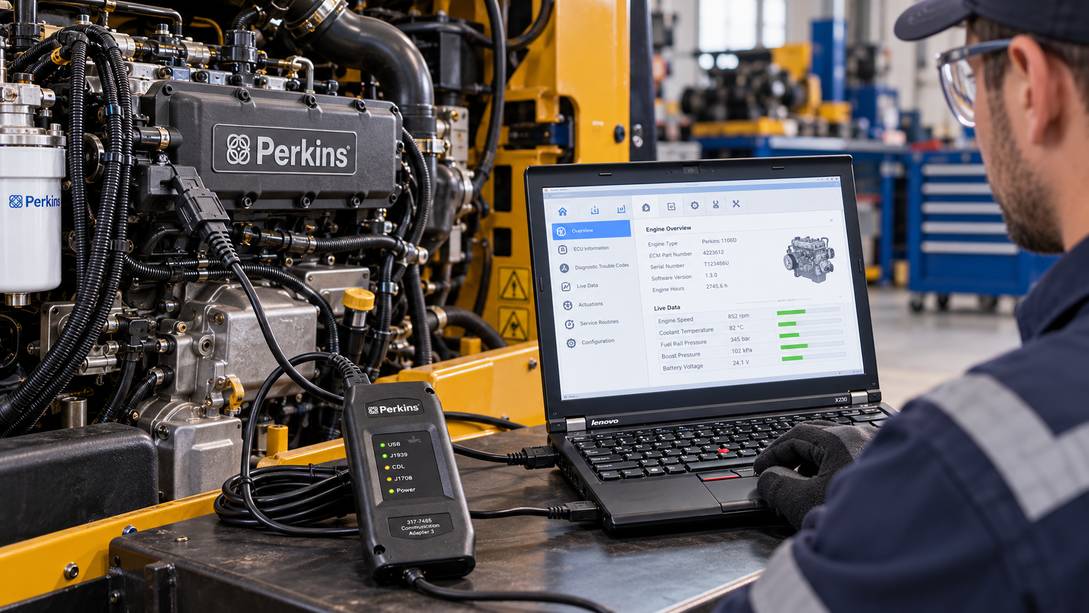

Что такое Perkins EST?

Perkins EST — это диагностическое программное обеспечение, которое взаимодействует с поддерживаемыми электронно-управляемыми двигателями Perkins и связанными системами управления.

Типичная диагностическая установка состоит из:

Ноутбук с Windows → Программное обеспечение Perkins EST → Интерфейс Perkins EST → Диагностический кабель → ECM двигателя

Программное обеспечение предоставляет технику доступ к электронной информации, хранящейся или генерируемой ECM.

В зависимости от двигателя, ECM, версии EST, приложения и уровня доступа доступные функции могут включать:

• Считывание активных и сохранённых диагностических кодов
• Сброс поддерживаемых кодов неисправностей
• Просмотр параметров двигателя в реальном времени
• Мониторинг температур и давлений
• Просмотр информации о событиях
• Выполнение диагностических тестов
• Запись и построение графиков данных двигателя
• Просмотр информации ECM
• Выполнение поддерживаемых калибровок
• Изменение поддерживаемых параметров конфигурации
• Загрузка или сохранение информации о конфигурации
• Поддержка определённых процедур замены или программирования ECM

Не каждая функция доступна на каждом двигателе Perkins.

Какое оборудование необходимо для Perkins EST?

Для работающей установки EST требуются как диагностическое программное обеспечение, так и совместимый интерфейс связи.

1. Диагностическое программное обеспечение Perkins EST

Если в вашей мастерской уже есть совместимое диагностическое оборудование Perkins, OBD2TOOL предлагает программное обеспечение Perkins EST отдельно.

Перед заказом уточните:

• Модель двигателя
• Требования к версии EST
• Операционная система Windows
• Интерфейс связи
• Необходимые диагностические функции
• Требования к установке

2. Диагностический интерфейс Perkins EST

Интерфейс связи соединяет диагностический ноутбук с электронной системой двигателя Perkins.

OBD2TOOL также предлагает специальный:

Доступные варианты комплектов могут включать интерфейс EST, диагностические кабели, USB-подключение, программное обеспечение и отдельные конфигурации ноутбука, в зависимости от выбранного пакета.

Если вам нужны и программное обеспечение, и оборудование, согласованный комплект интерфейса поможет избежать проблем с драйверами, кабелями и совместимостью.

Совет по совместимости: всегда уточняйте двигатель, машину, диагностический разъём, необходимый кабель, версию программного обеспечения и требуемые функции перед заказом.

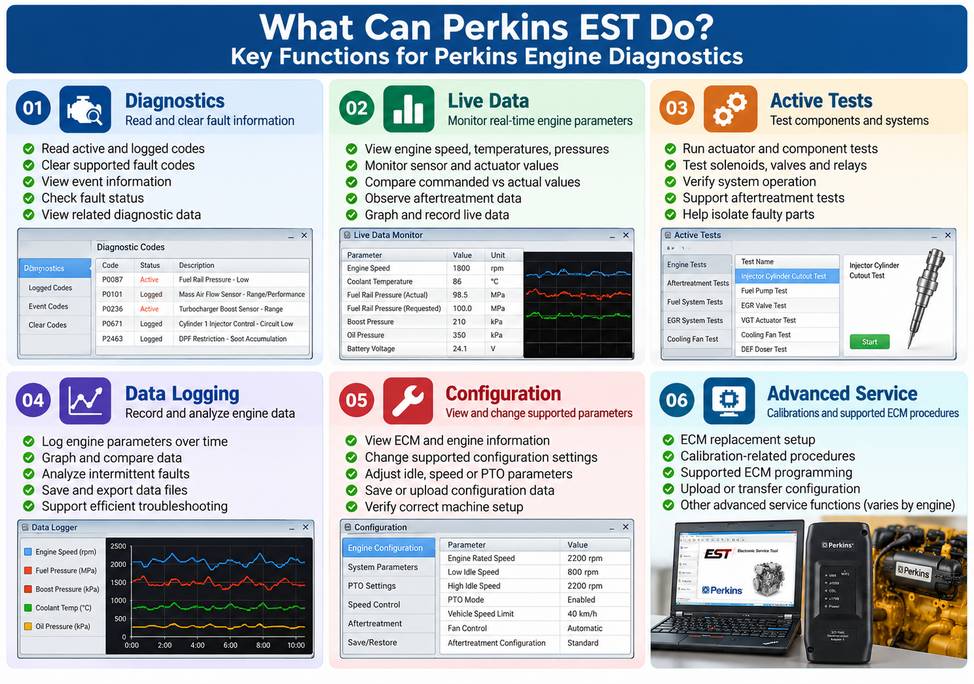

Ключевые диагностические функции Perkins EST

Самое большое преимущество Perkins EST заключается в том, что он позволяет техникам выполнять диагностику, используя фактическую информацию от ECM, а не полагаясь только на симптомы.

1. Чтение активных и сохранённых диагностических кодов

Perkins EST может отображать информацию о неисправностях, сообщаемую ECM.

В зависимости от области применения техники могут просматривать:

• Активные диагностические коды
• Ранее зарегистрированные диагностические коды
• Активные коды событий
• Зарегистрированные коды событий
• Статус неисправности
• Связанную рабочую информацию

Это даёт технику логическую отправную точку для диагностики.

Однако код неисправности не доказывает автоматически, что компонент, указанный в описании, вышел из строя.

Например, неисправность, связанная с датчиком, также может быть вызвана:

• Повреждённой проводкой
• Корродированными клеммами
• Плохим питанием
• Плохим заземлением
• Коротким замыканием или обрывом цепи
• Неправильным механическим состоянием
• Влиянием другой системы на показания датчика

Всегда подтверждайте неисправность перед заменой деталей.

2. Мониторинг данных двигателя в реальном времени

Данные в реальном времени — одна из самых полезных функций Perkins EST.

В зависимости от двигателя техники могут отслеживать такие параметры, как:

• Частота вращения двигателя
• Температура охлаждающей жидкости
• Давление масла
• Температура на впуске
• Давление топлива
• Давление наддува
• Напряжение аккумулятора
• Напряжения датчиков
• Состояние переключателей
• Нагрузка двигателя
• Заданные значения
• Фактические значения
• Параметры, связанные с послеобработкой, на соответствующих двигателях

Данные в реальном времени особенно полезны, когда проблема с двигателем проявляется только при определённых условиях.

Например, машина может терять мощность:

• Под тяжёлой нагрузкой
• После прогрева
• При определённых оборотах
• Во время регенерации
• После нескольких часов работы

Вместо замены деталей на основании описания неисправности техник может наблюдать, что меняется, когда проблема действительно возникает.

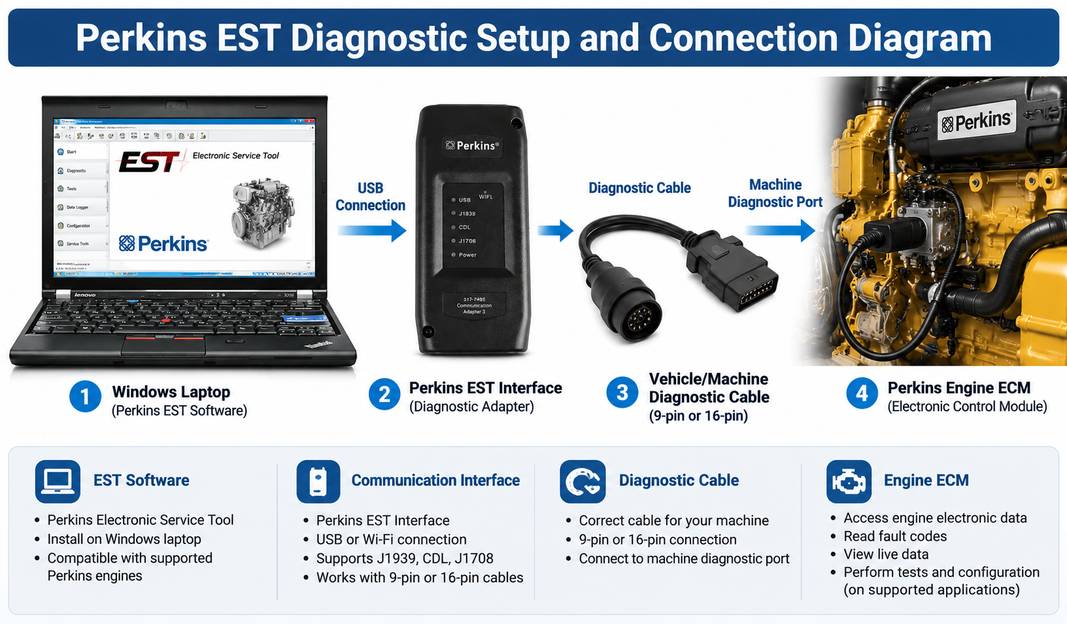

Как Perkins EST взаимодействует с ECM

Интерфейс Perkins EST служит коммуникационным мостом между компьютером и ECM двигателя.

Типичный путь данных:

Ноутбук

↓

Программное обеспечение Perkins EST

↓

Диагностический интерфейс Perkins EST

↓

Диагностический разъём машины

↓

Линия передачи данных двигателя

↓

ECM

После установления связи Perkins EST отправляет диагностические запросы в ECM и отображает полученную информацию на ноутбуке.

Таким образом, надёжная связь зависит от правильной работы нескольких компонентов:

• Программное обеспечение EST
• Компьютер с Windows
• Драйвер интерфейса
• Интерфейс Perkins EST
• USB или поддерживаемое подключение интерфейса
• Диагностический кабель
• Диагностический разъем машины
• Питание и заземление ECM
• Сеть связи

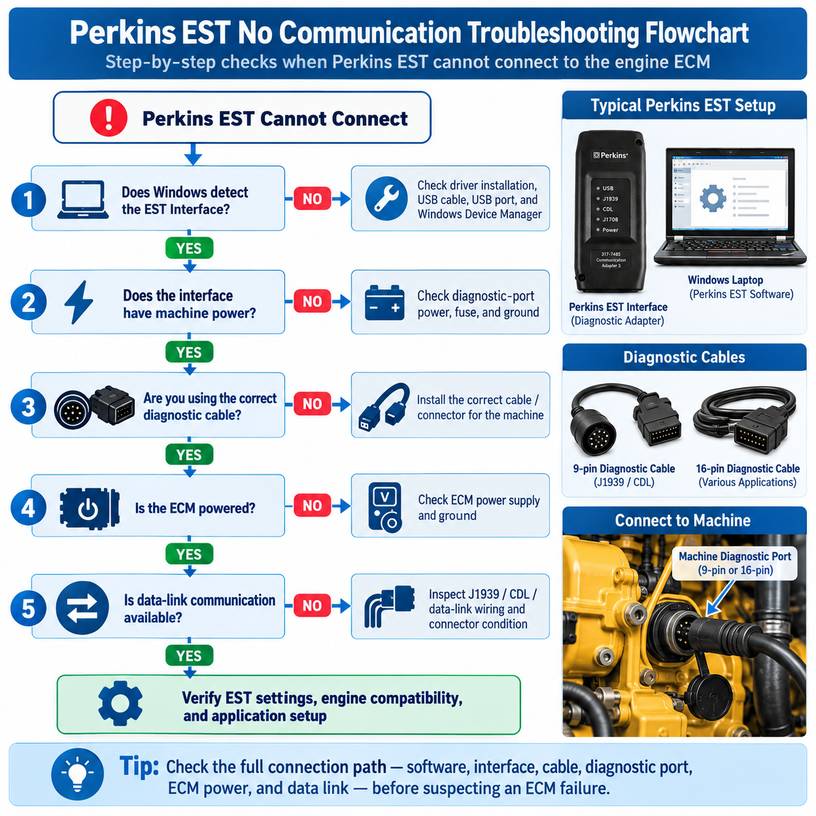

Если EST не может установить связь с двигателем, не следует сразу предполагать, что ECM неисправен.

Выполнение диагностических и активных тестов

Считывание кода неисправности — это лишь первый этап диагностики.

На поддерживаемых двигателях Perkins EST может выполнять диагностические или функциональные тесты, которые помогают технику определить, правильно ли реагирует электронно управляемый компонент.

В зависимости от применения тесты могут включать:

• Соленоиды
• Исполнительные механизмы
• Клапаны
• Датчики
• Реле
• Функции управления двигателем
• Компоненты послеобработки

Например, если EST подает команду на компонент, но ожидаемая реакция не происходит, техник может продолжить проверку:

Команда → проводка → питание/заземление → компонент → механическая система

Это гораздо эффективнее, чем заменять компоненты методом проб и ошибок.

Выполняйте активные тесты только тогда, когда двигатель или машина находятся в безопасном рабочем состоянии и понятна правильная процедура тестирования.

Просмотр и запись параметров двигателя

Perkins EST также может помочь техникам отслеживать группы параметров двигателя и записывать информацию о работе.

Это особенно полезно при перемежающихся проблемах.

Вместо того чтобы ждать, пока неисправность станет постоянной, техник может отслеживать связанные значения во время работы двигателя.

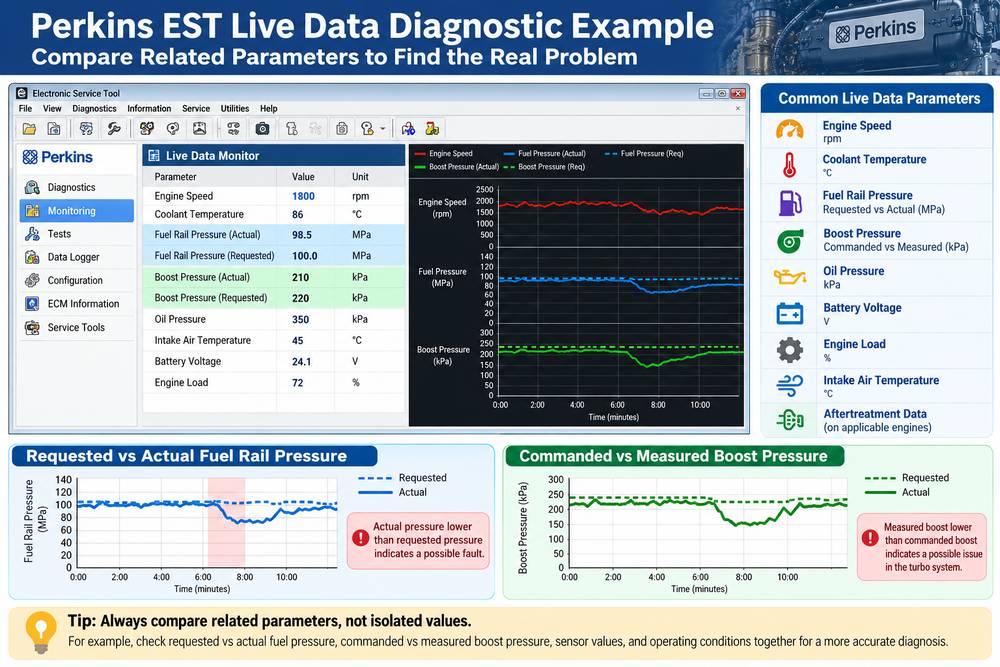

Полезные сравнения могут включать:

Запрошенное давление топлива против фактического давления топлива

Заданное давление наддува против измеренного давления наддува

Ожидаемая температура против фактической температуры

Команда ECM против реакции компонента

Анализ взаимосвязей между параметрами часто дает больше диагностической ценности, чем проверка одного числа.

Запись данных для перемежающихся неисправностей

Некоторые отказы исчезают, как только машина возвращается в мастерскую.

Запись данных может помочь зафиксировать то, что происходило, пока проблема присутствовала.

Техник может использовать записанные данные для исследования таких проблем, как:

• Перемежающаяся потеря мощности
• Снижение мощности двигателя
• Аномальная температура
• Нестабильность давления
• Прерывание сигнала датчика
• Проблемы с производительностью под нагрузкой
• Повторяющиеся предупреждающие события

После записи данных техники могут сравнить значения в момент возникновения неисправности.

Это помогает ответить на важный диагностический вопрос:

Что изменилось непосредственно перед появлением проблемы с двигателем?

Функции конфигурации Perkins EST

На поддерживаемых применениях Perkins EST может предоставлять доступ к настраиваемым параметрам ECM или системы.

В зависимости от двигателя и применения оборудования доступные настройки могут относиться к:

• Рабочим параметрам двигателя
• Поведению на холостом ходу
• Конфигурации оборудования
• Настройкам, связанным со скоростью
• Установленному оборудованию
• Параметрам, специфичным для применения
• Конфигурации системы управления

Вносите изменения конфигурации только тогда, когда знаете правильную спецификацию.

Перед изменением параметра:

1. Запишите исходное значение.
2. Подтвердите правильный двигатель и ECM.
3. Подтвердите требуемую спецификацию.
4. Измените только необходимый параметр.
5. Сохраните или задокументируйте новую настройку.
6. Перезапустите систему, если требуется.
7. Проверьте правильность работы.

Избегайте изменения нескольких несвязанных параметров одновременно.

Если после этого появится проблема, изменение по одному параметру за раз значительно упрощает определение причины.

Файлы конфигурации Perkins EST

Поддерживаемые приложения EST также могут предоставлять функции для работы с конфигурационной информацией.

В зависимости от системы техники могут:

• Просматривать конфигурационную информацию
• Сохранять файлы конфигурации
• Загружать поддерживаемые конфигурационные данные
• Скачивать поддерживаемые конфигурационные данные
• Сравнивать текущую конфигурационную информацию
• Переносить необходимую конфигурацию в ходе поддерживаемых процедур замены блока управления

Сохранение существующих конфигурационных данных перед заменой ECM может быть особенно полезным, когда поддерживаемая сервисная процедура требует переноса настроек, специфичных для машины.

Может ли Perkins EST программировать ECM?

Perkins EST может поддерживать расширенные сервисные процедуры ECM на применимых двигателях, но возможность программирования не является универсальной.

В зависимости от двигателя, ECM, установки EST, файлов калибровки и авторизации поддерживаемые процедуры могут включать:

• Настройку при замене ECM
• Перенос конфигурации
• Процедуры калибровки
• Сервисные процедуры, связанные с программным обеспечением
• Поддерживаемое программирование блока управления

Наличие программного обеспечения Perkins EST и интерфейса EST не даёт автоматически неограниченный доступ ко всем функциям программирования.

Некоторые процедуры могут требовать:

• Определённые файлы калибровки
• Дополнительную сервисную информацию
• Авторизованные учётные данные
• Онлайн-доступ
• Определённую версию EST
• Сервисные процедуры, специфичные для двигателя

Всегда проверяйте требования перед началом программирования.

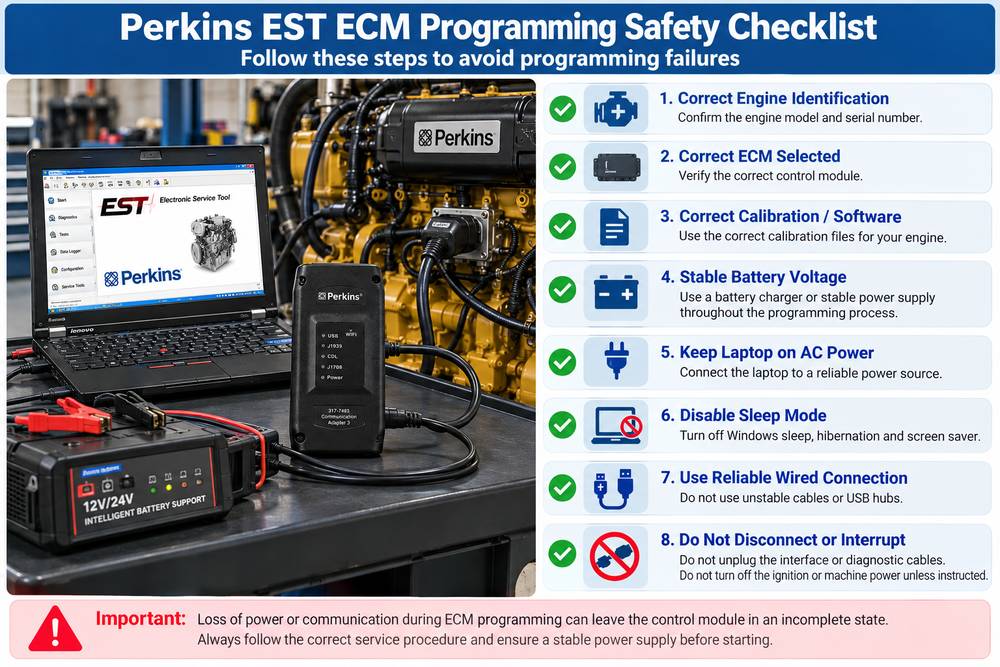

Важные правила безопасности перед программированием ECM

Программирование более чувствительно, чем обычная диагностика, поскольку потеря питания или связи может прервать процесс.

Перед началом поддерживаемой процедуры программирования:

• Определите правильный двигатель.
• Подтвердите правильный ECM.
• Проверьте правильное программное обеспечение или калибровку.
• Поддерживайте стабильное напряжение аккумуляторной батареи машины.
• Подключите ноутбук к сети переменного тока, когда это возможно.
• Отключите спящий режим и гибернацию Windows.
• Используйте надёжное проводное соединение, когда это возможно.
• Не отключайте диагностический интерфейс.
• Не отсоединяйте диагностические кабели.
• Не выключайте питание машины, если не указано иное.
• Не прерывайте операцию программирования.

Потеря питания или потеря связи во время программирования может оставить модуль управления в незавершённом состоянии.

Системные требования Perkins EST

Точные требования к компьютеру могут различаться в зависимости от версии EST и установочного пакета.

Для выделенного диагностического ноутбука мастерской практичной конфигурацией является:

• Операционная система: совместимая среда Windows, указанная для вашей версии EST
• Процессор: рекомендуется Intel Core i5 или эквивалент
• Память: 8 ГБ ОЗУ или больше
• Хранилище: не менее 20 ГБ свободного пространства
• USB: доступный USB-порт для диагностического интерфейса
• Интернет: стабильное соединение, когда оно требуется для установки, активации, обновлений или загрузок

Всегда следуйте требованиям, поставляемым с конкретным приобретённым пакетом Perkins EST.

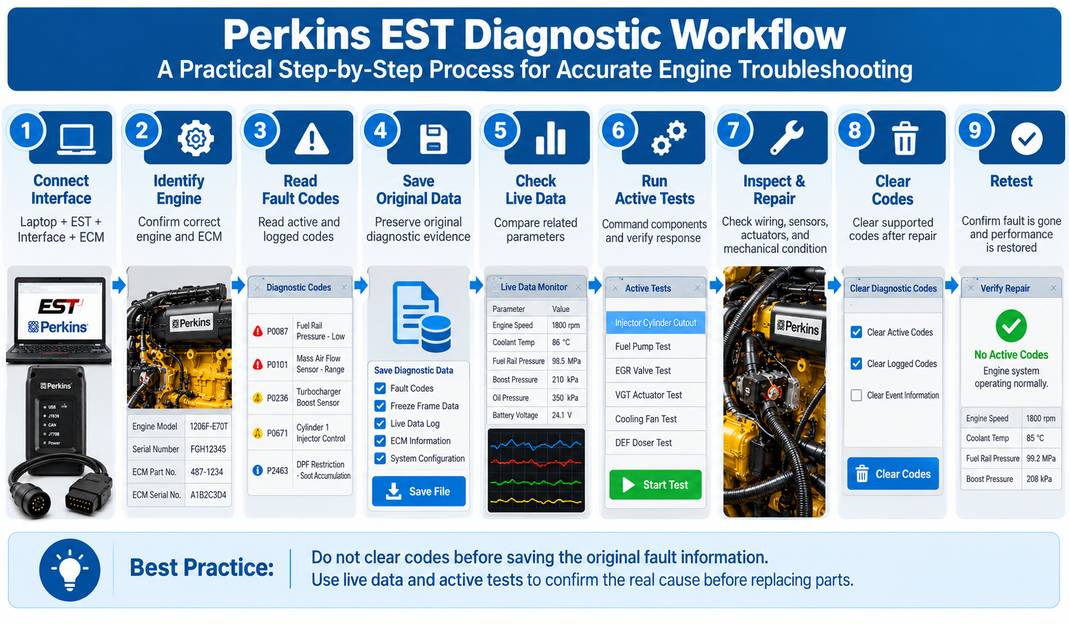

Практический рабочий процесс диагностики Perkins EST

Для большинства задач по устранению неисправностей используйте структурированный процесс диагностики вместо немедленного удаления кодов.

Подключение → Идентификация двигателя → Считывание кодов → Сохранение данных → Проверка данных в реальном времени → Выполнение тестов → Осмотр → Ремонт → Удаление кодов → Повторная проверка

Шаг 1: Подключите Perkins EST

Подключите интерфейс Perkins EST между ноутбуком и диагностическим разъёмом двигателя.

Запустите EST и проверьте связь с ECM.

Шаг 2: Идентифицируйте двигатель и ECM

Убедитесь, что отображаемая информация о двигателе и ECM соответствует обслуживаемой машине.

Это становится особенно важным перед конфигурированием или программированием.

Шаг 3: Считайте коды неисправностей и событий

Запишите всю активную и сохранённую информацию перед удалением чего-либо.

Это сохраняет исходные диагностические данные.

Шаг 4: Проверьте данные в реальном времени

Определите параметры, связанные с неисправностью.

Не сосредотачивайтесь только на одном датчике.

Сравните связанные значения и определите, согласуются ли они друг с другом.

Шаг 5: Выполните поддерживаемые диагностические тесты

Используйте активные или функциональные тесты там, где это уместно.

Следите как за заданной операцией, так и за фактическим откликом.

Шаг 6: Осмотрите физическую систему

Сочетайте электронную диагностику с физическим осмотром.

Проверьте:

• Проводку
• Разъёмы
• Предохранители
• Питание
• Заземления
• Датчики
• Исполнительные механизмы
• Шланги
• Механические компоненты

Шаг 7: Устраните подтверждённую причину

Устраните фактическую проблему, а не автоматически заменяйте компонент, на который указывает код неисправности.

Шаг 8: Удалите применимые коды

После завершения ремонта удалите поддерживаемые диагностические коды.

Шаг 9: Повторная проверка двигателя

Перезапустите и эксплуатируйте двигатель в соответствии с требованиями.

Убедитесь, что:

• Неисправность не возвращается
• Текущие значения находятся в разумных пределах
• Работоспособность двигателя восстановлена
• Новые неисправности не появляются

Распространённые проблемы связи с Perkins EST

Perkins EST не обнаруживает интерфейс

Если программное обеспечение не распознаёт диагностический адаптер, проверьте:

• Установку драйвера интерфейса EST
• USB-кабель
• USB-порт
• Диспетчер устройств Windows
• Конфигурацию интерфейса
• Разрешения Windows

По возможности подключайте адаптер напрямую к ноутбуку, а не через непитаемый USB-концентратор.

Интерфейс обнаружен, но EST не может связаться с ECM

Если Windows распознаёт интерфейс, но EST не может подключиться к двигателю, проверьте:

• Напряжение аккумуляторной батареи машины
• Питание диагностического разъёма
• Заземление диагностического разъёма
• Правильность диагностического кабеля
• Состояние ключа или зажигания
• Питание ECM
• Проводку связи
• Совместимость двигателя
• Правильность настройки EST

Питание интерфейса не обязательно означает, что связь с ECM работает правильно.

Связь периодически прерывается

Если EST подключается, но неоднократно теряет связь, проверьте:

• Ослабленное USB-соединение
• Повреждённый диагностический кабель
• Плохой контакт DLC
• Низкое напряжение аккумуляторной батареи
• Плохое заземление
• Проводку линии передачи данных
• Настройки управления питанием ноутбука

Если проблема возникает только при работающем двигателе, вибрация или электрические помехи также могут иметь значение.

Только интерфейс Perkins EST или программное обеспечение: что выбрать?

Лучший вариант зависит от оборудования, которое у вас уже есть.

Выбирайте программное обеспечение Perkins EST, если:

У вас уже есть совместимый диагностический интерфейс Perkins и вам нужен только программный пакет EST.

Выбирайте интерфейс Perkins EST, если:

Вам необходимо физическое коммуникационное оборудование и диагностические кабели, требуемые для подключения ноутбука к поддерживаемым приложениям Perkins.

Нужен полный комплект?

Если вы создаёте выделенную диагностическую систему Perkins с нуля, перед покупкой ознакомьтесь с доступными конфигурациями комплектов интерфейса.

Некоторые комплекты объединяют диагностический интерфейс с программным обеспечением или подготовленным ноутбуком, в зависимости от выбранного варианта.

Всегда уточняйте точное содержимое комплекта перед заказом.

Почему Perkins EST полезен для профессиональной диагностики

Реальная ценность Perkins EST не только в считывании кода неисправности.

Он объединяет несколько типов диагностической информации:

• Активные коды неисправностей
• Сохранённая информация о неисправностях
• Информация о событиях
• Данные двигателя в реальном времени
• Идентификация ECM
• Активные тесты
• Запись данных
• Информация о конфигурации
• Калибровки
• Поддерживаемые расширенные сервисные процедуры

Это позволяет технику следовать гораздо более надёжному диагностическому процессу:

Симптом → Доказательство → Тест → Подтверждение причины → Ремонт → Проверка

Это гораздо надёжнее, чем просто замена детали, указанной в описании неисправности.

Часто задаваемые вопросы

Для чего используется Perkins EST?

Perkins EST взаимодействует с поддерживаемыми электронно-управляемыми двигателями Perkins. Он может обеспечивать диагностику по кодам неисправностей, мониторинг данных в реальном времени, информацию об ECM, диагностические тесты, запись данных, функции конфигурации, калибровки и другие поддерживаемые сервисные процедуры.

Какое оборудование нужно для Perkins EST?

Обычно вам нужно:

• Совместимый ноутбук с Windows
• Программное обеспечение Perkins EST
• Совместимый интерфейс связи
• Правильный диагностический кабель
• Поддерживаемый двигатель или машина Perkins

OBD2TOOL предлагает как диагностическое программное обеспечение Perkins EST, так и диагностический адаптер Perkins EST Interface.

Может ли Perkins EST считывать и очищать коды неисправностей?

Да. На поддерживаемых приложениях EST может просматривать активную и сохранённую диагностическую информацию и очищать поддерживаемые коды.

Если основная неисправность всё ещё присутствует, активный код может вернуться немедленно.

Может ли Perkins EST отображать данные двигателя в реальном времени?

Да. EST может отображать поддерживаемые параметры ECM, такие как температуры, давления, обороты двигателя, электрические значения и другую рабочую информацию.

Точные параметры зависят от двигателя и системы управления.

Может ли Perkins EST записывать диагностические данные?

Поддерживаемые функции EST могут включать отображение, построение графиков и запись параметров двигателя. Запись данных особенно полезна для диагностики периодических проблем.

Может ли Perkins EST выполнять активные тесты?

На поддерживаемых двигателях EST может запускать диагностические или функциональные тесты, которые помогают техникам проверять работу компонентов и систем.

Может ли Perkins EST изменять параметры двигателя?

Некоторые поддерживаемые приложения позволяют изменять конфигурацию. Доступные настройки зависят от двигателя, ECM, конфигурации машины, версии EST и уровня доступа.

Всегда записывайте исходную конфигурацию перед изменением параметров.

Может ли Perkins EST программировать ECM?

Некоторые приложения Perkins EST поддерживают замену ECM, конфигурацию, калибровку или процедуры, связанные с программированием.

Доступность зависит от двигателя, ECM, файлов, программной среды и требуемой авторизации. Не предполагайте, что каждая установка EST предоставляет все функции программирования.

Обеспечивает ли Perkins EST полный дилерский или онлайн-доступ?

Не автоматически.

Наличие программного обеспечения EST и интерфейса не предоставляет автоматически неограниченный доступ к онлайн-сервисам производителя, подпискам, авторизации безопасности, доступу к калибровке или всем функциям программирования.

Почему Perkins EST не подключается к моему двигателю?

Распространённые причины включают:

• Отсутствует драйвер интерфейса
• Проблема с USB-подключением
• Неправильный кабель
• Нет питания на диагностическом порту
• Плохое заземление
• Низкое напряжение аккумулятора
• Проблема с питанием ECM
• Неисправность сети связи
• Неправильная конфигурация интерфейса
• Неподдерживаемое приложение

Проверьте весь путь подключения перед заменой ECM.

Получите программное обеспечение Perkins EST и диагностический интерфейс

Для полной диагностической настройки Perkins компания OBD2TOOL предлагает как программное обеспечение, так и коммуникационное оборудование.

Диагностическое программное обеспечение Perkins EST

Для пользователей, у которых уже есть совместимое оборудование:

Диагностический адаптер интерфейса Perkins EST

Для пользователей, которым нужен диагностический коммуникационный интерфейс и оборудование для подключения со стороны транспортного средства:

Перед заказом уточните ваш двигатель Perkins, применение на машине, диагностический разъём, систему Windows, версию программного обеспечения и требуемые функции, чтобы убедиться, что вы выбираете правильную конфигурацию.

Заключение

Perkins EST гораздо полезнее, если рассматривать его как полноценную диагностическую платформу, а не просто как считыватель кодов неисправностей.

Для поддерживаемых электронных двигателей Perkins техники могут объединять информацию о неисправностях, данные двигателя в реальном времени, диагностические тесты, регистрацию данных, информацию об ECM, конфигурацию и поддерживаемые сервисные процедуры, чтобы составить более чёткую картину того, что происходит внутри двигателя.

Для большинства проблем лучший порядок работы:

Считать неисправность → Сохранить исходную информацию → Проанализировать данные в реальном времени → Выполнить тесты → Подтвердить причину → Отремонтировать → Очистить коды → Повторно проверить.

Использование Perkins EST таким образом помогает сократить ненужную замену деталей, повышает эффективность устранения неисправностей и обеспечивает лучшие доказательства того, что ремонт действительно решил проблему.
