Autel MaxiIM IM508S и серия IM608 II теперь поддерживают программирование всех ключей Toyota 8A_BA и 4A_BA при потере всех ключей. Рассмотрим на примере Toyota Frontlander HV 2024 года выпуска.

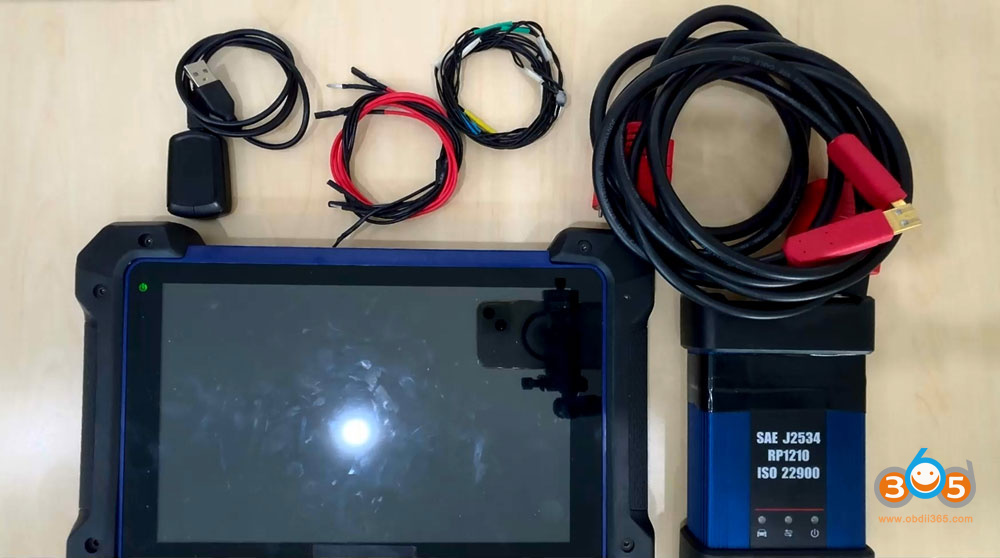

Необходимые инструменты:
- Autel IM608 II/IM508S+ XP400 Pro
- Эмулятор Autel APB112
- 4 соединительных кабеля
- новый ключ для программирования
Основные шаги:
- Резервное копирование данных IMMO
- Генерация аналогового ключа
- Добавление смарт-ключа
Процедура:
Шаг 1: Резервное копирование данных IMMO
Выполните функцию «Резервное копирование данных IMMO», чтобы получить файл eeprom bin автомобиля, который используется для генерации аналогового ключа и упрощения процесса без PIN-кода.

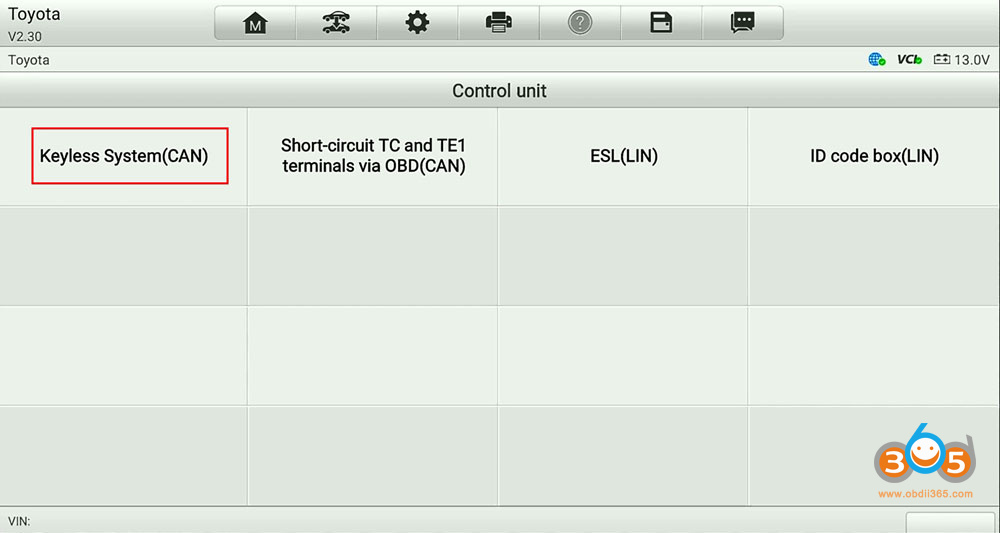

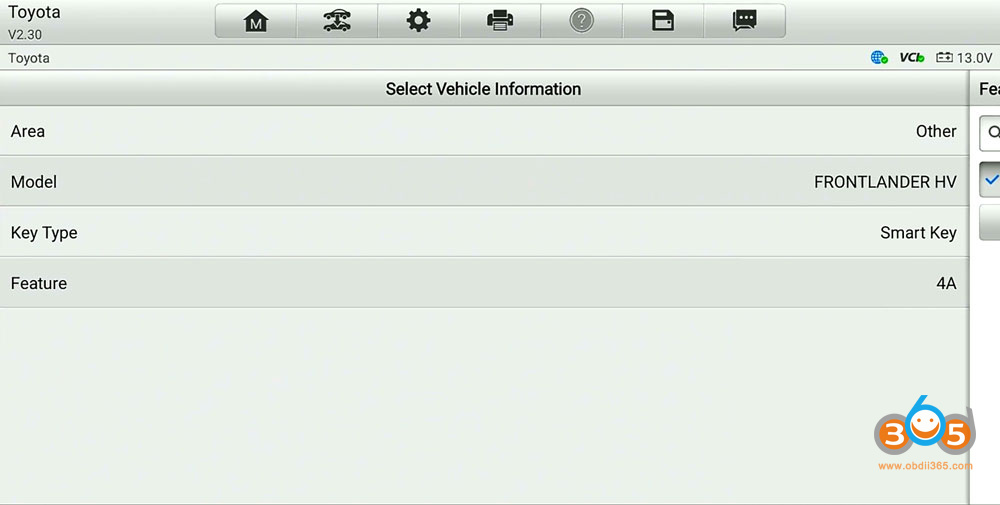

Путь меню: Toyota- Ручной выбор- Другое- Frontlander HV- Смарт-ключ-4A- Блок управления- Бесключевая система (CAN).

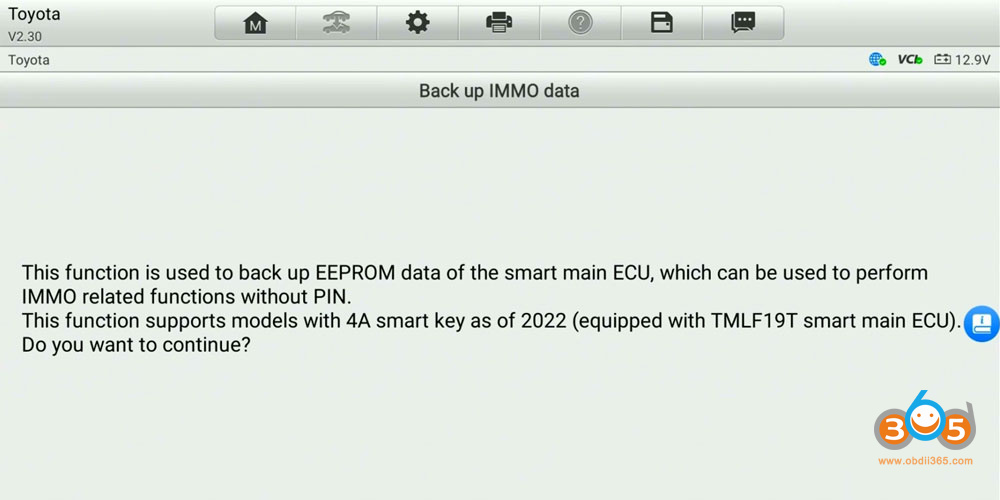

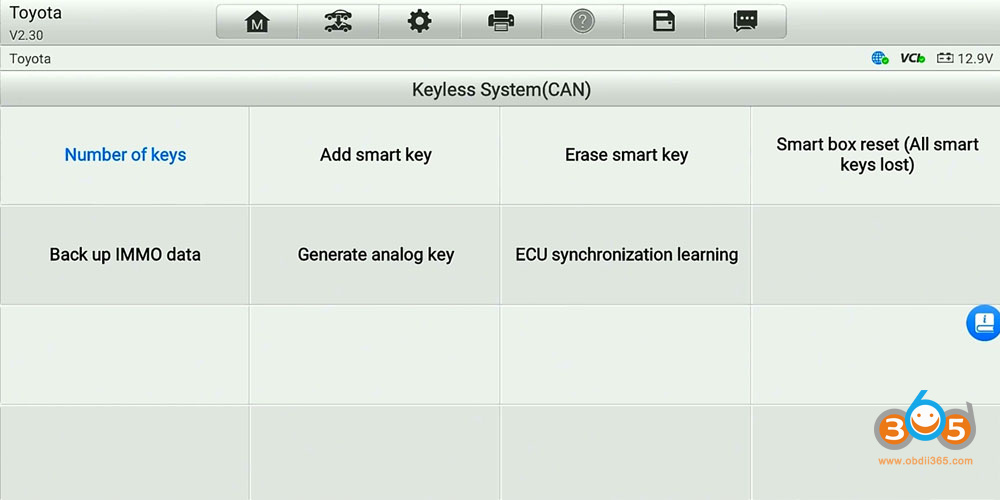

Выберите функцию «Резервное копирование данных IMMO».
Эта функция поддерживает модели с 4A Smart key начиная с 2022 года.
Включите сетевое подключение.
Выключите зажигание и один раз включите и выключите аварийные сигнальные лампы.
Следуйте руководству по эксплуатации, чтобы подключить перемычки к smart box.

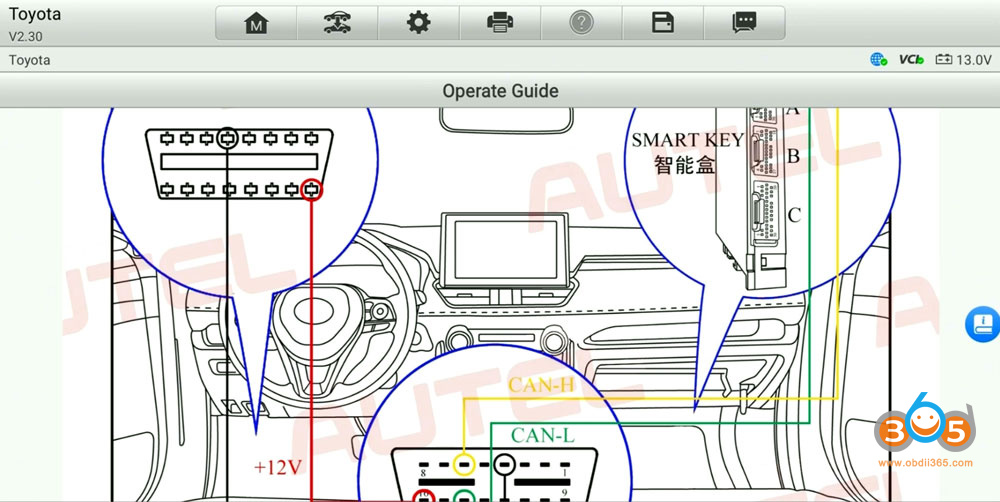

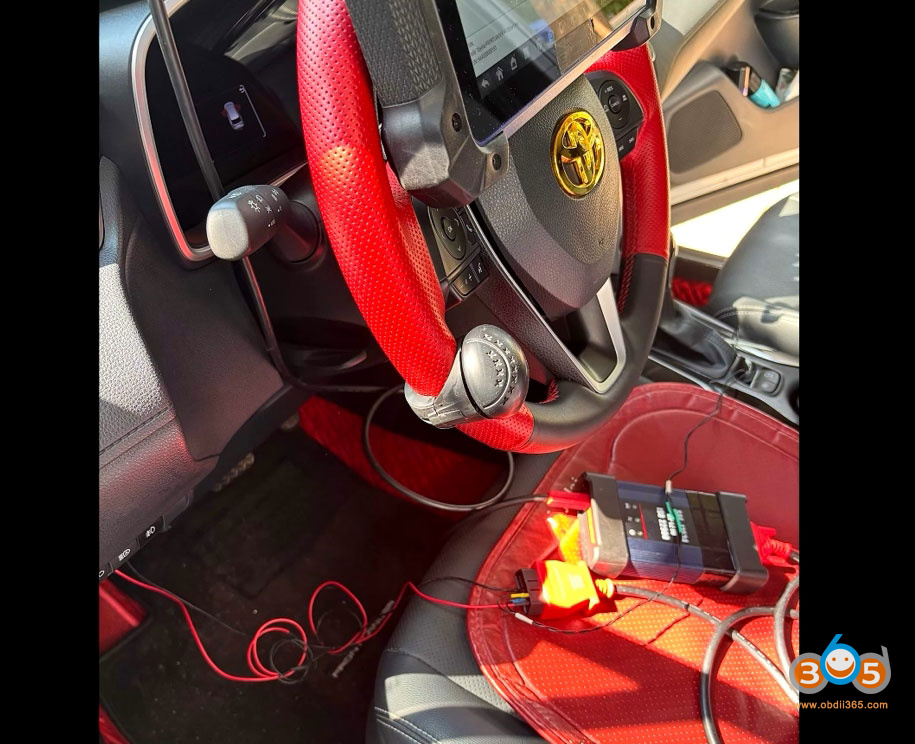

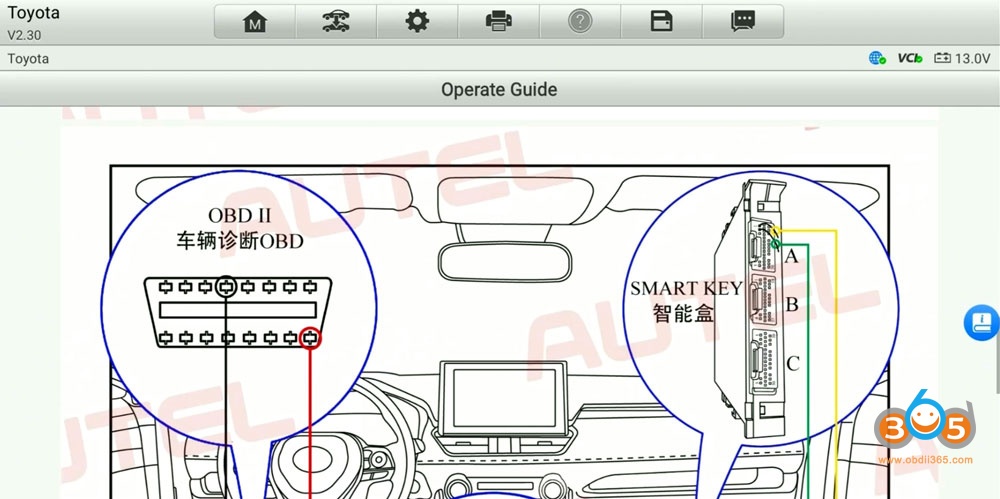

Подключите диагностический разъем OBD-II автомобиля, разъем A основного модуля управления smart и основной тестовый кабель с помощью перемычек, как показано на рисунке (Примечание: расположение основного модуля управления smart может различаться в зависимости от модели автомобиля):

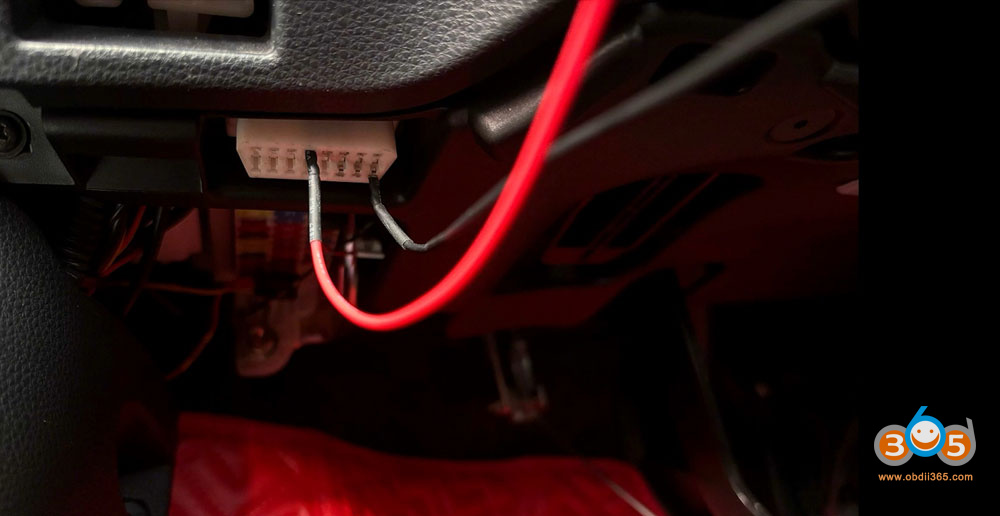

Подключите основной тестовый кабель к диагностическому разъему OBD-II автомобиля с помощью перемычки и подключите питание (+12 В) и землю (GND).

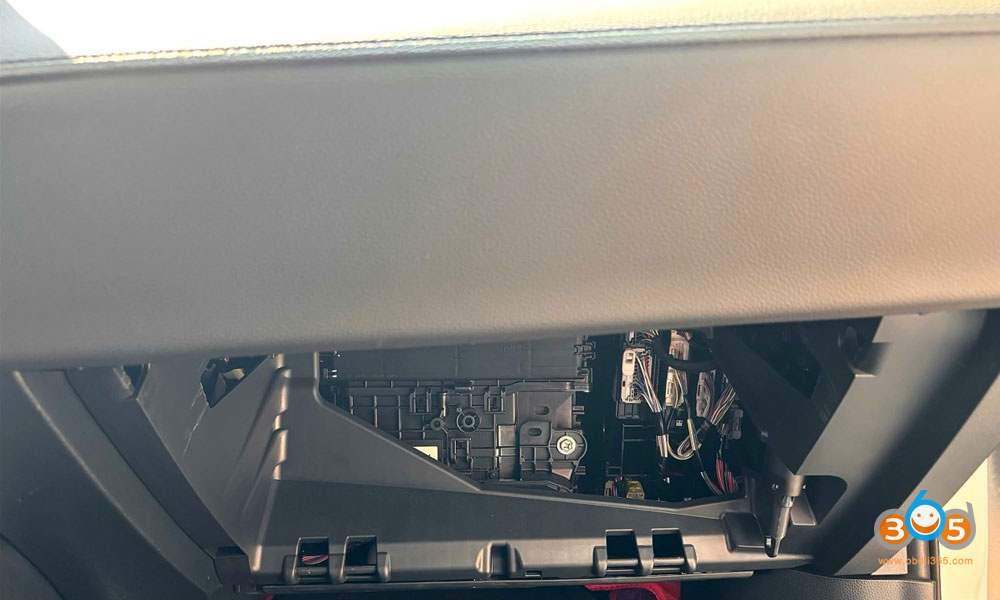

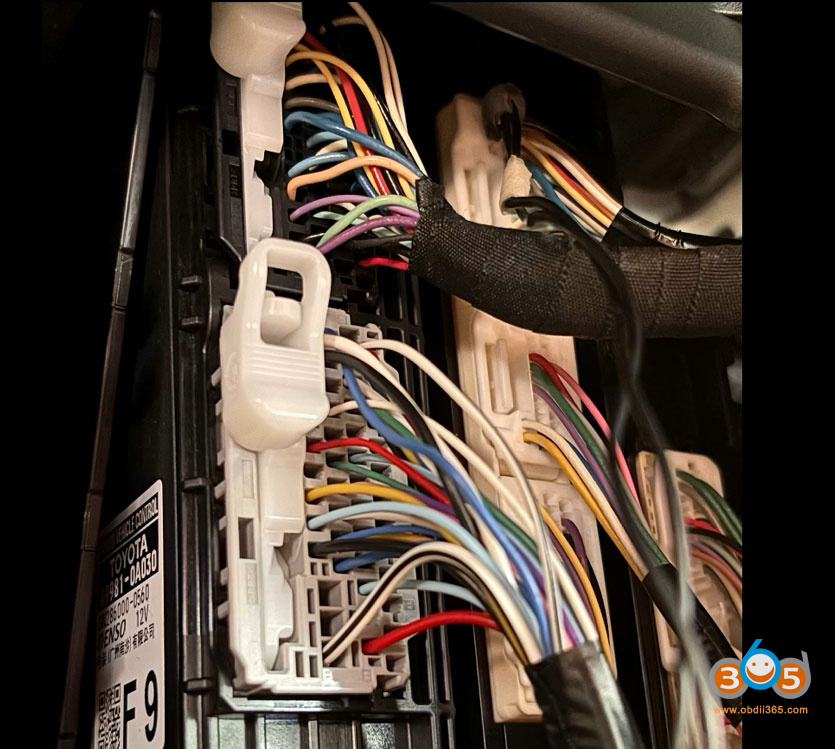

Подключите основной тестовый кабель к разъему A основного модуля управления smart с помощью перемычки и подключите CAN-H и CAN-L. Как показано на рисунке, подключите CAN-H к кабелю контакта 1 разъема A основного модуля управления smart и CAN-L к кабелю контакта 2 разъема A основного модуля управления smart с помощью соединительных проводов.
Подключите перемычку к smart box.

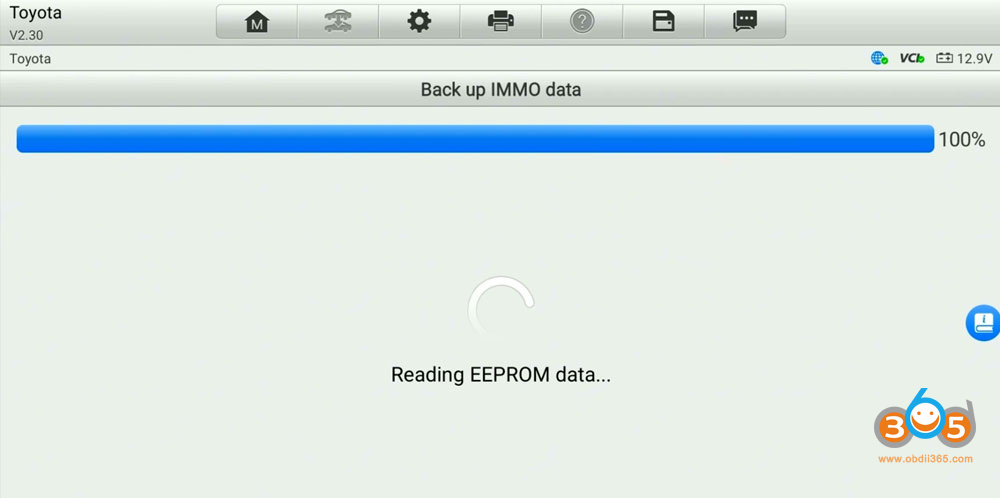

Считайте и сохраните данные IMMO.
Шаг 2: Создание аналогового ключа

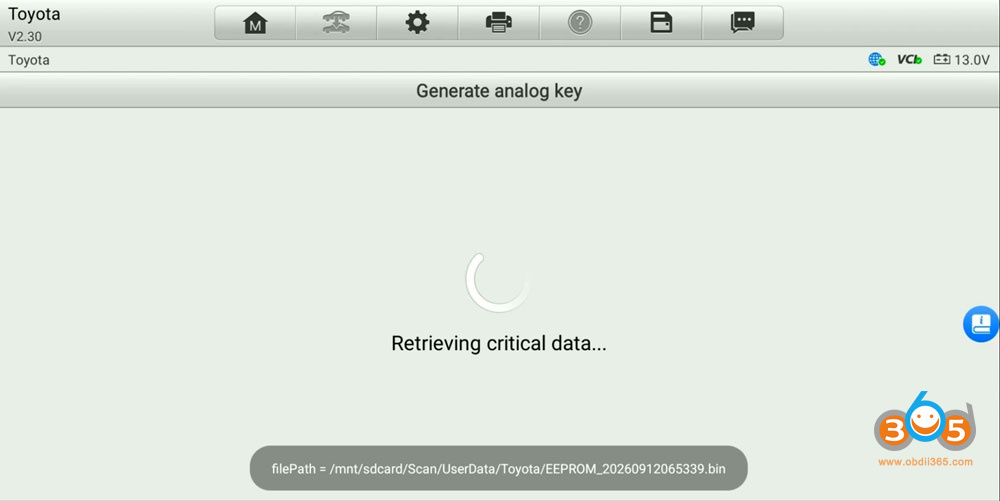

Выполните функцию «Создание аналогового ключа», загрузив сохранённый bin-файл EEPROM, создайте аналоговый ключ и убедитесь, что его функция аварийного зажигания работает корректно.

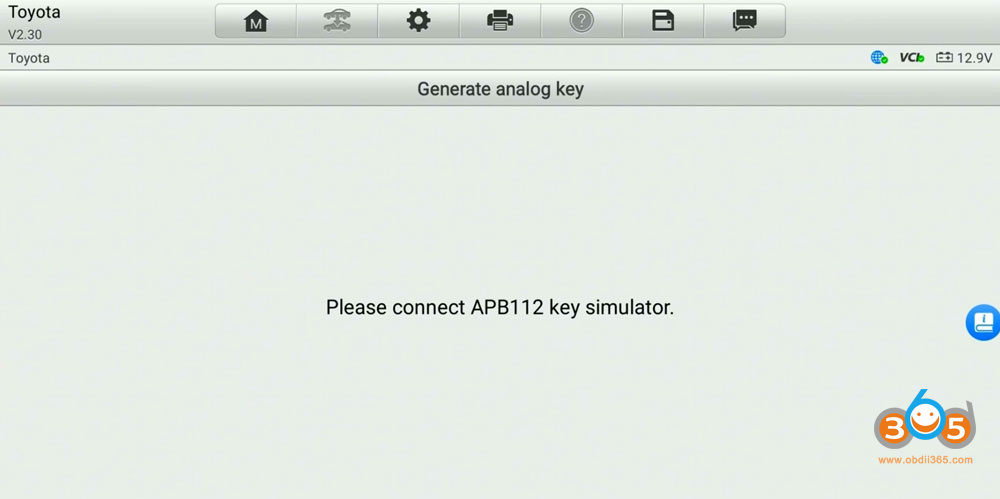

Подключите эмулятор APB112.

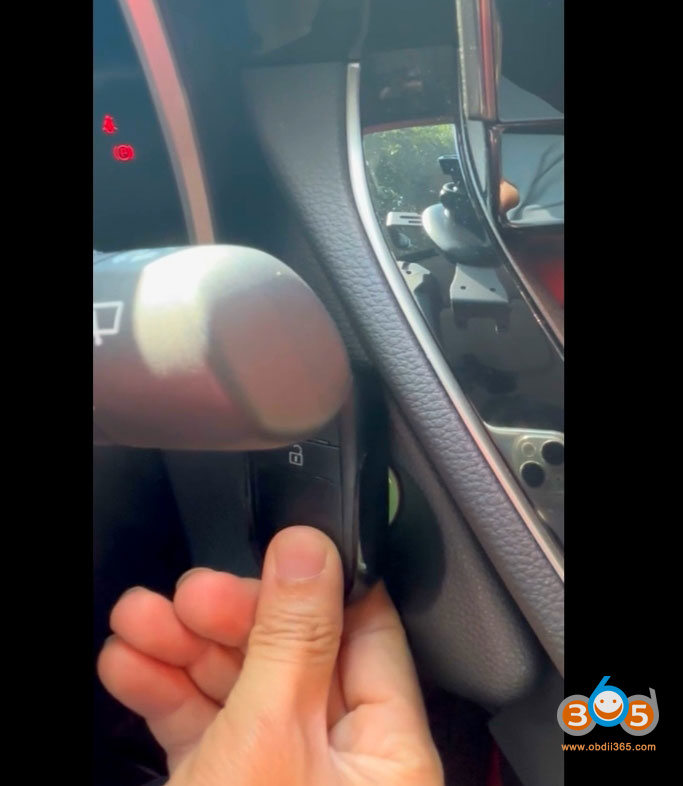

Поместите эмулятор APB112 на кнопку Start.

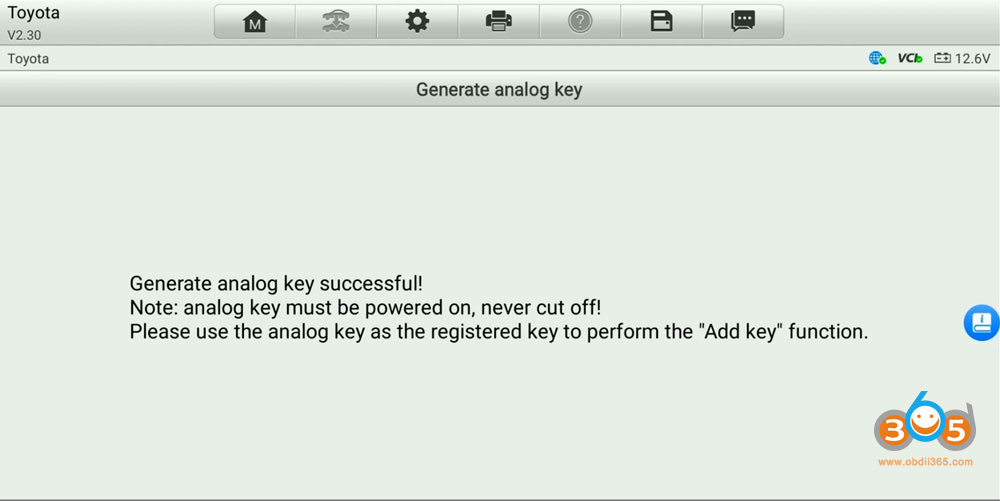

Аналоговый ключ успешно сгенерирован.
Шаг 3: Добавление смарт-ключа
Отсоедините перемычку и подключите диагностический разъем напрямую к порту OBDII автомобиля.

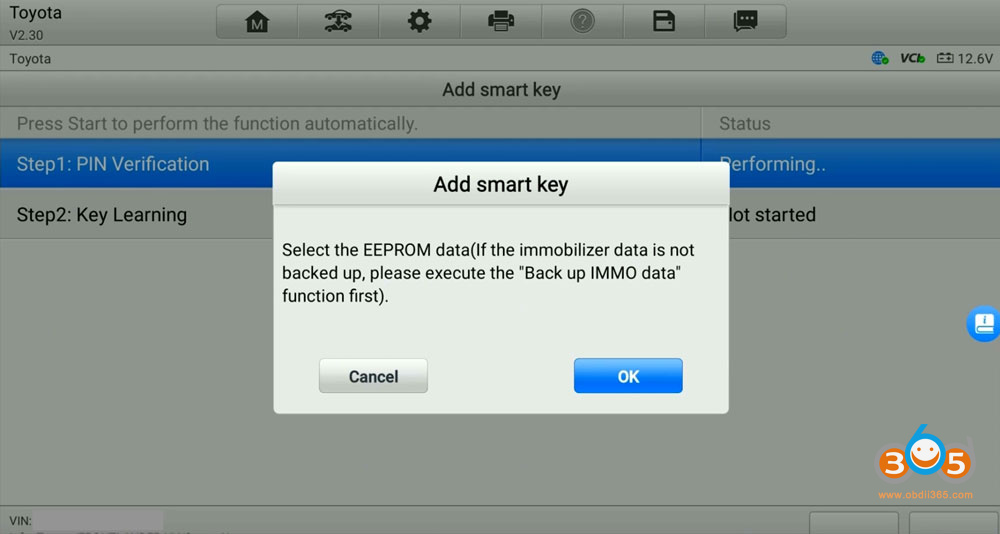

Выполните функцию «Добавить смарт-ключ», загрузив сохраненный bin-файл EEPROM для включения работы без PIN-кода.

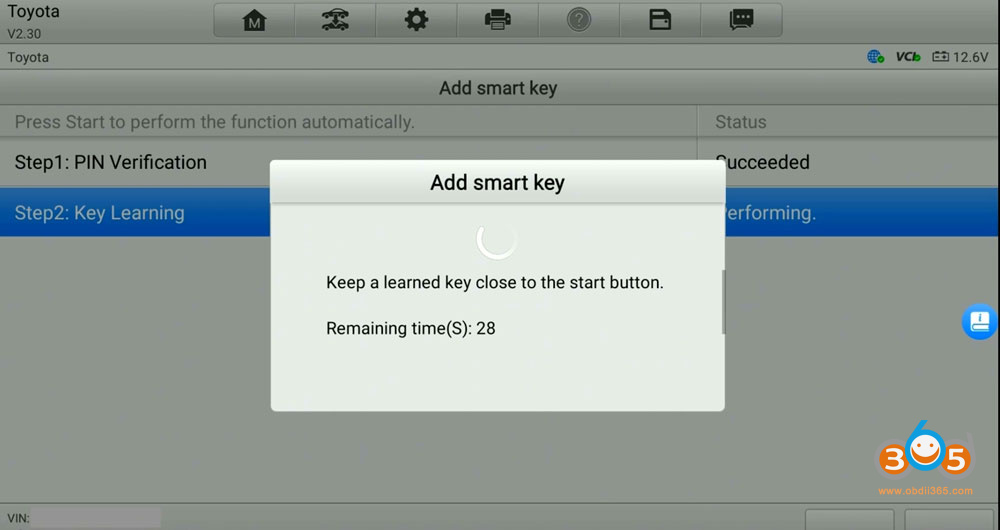

Следуйте подсказкам Autel для проверки PIN-кода и программирования ключа.

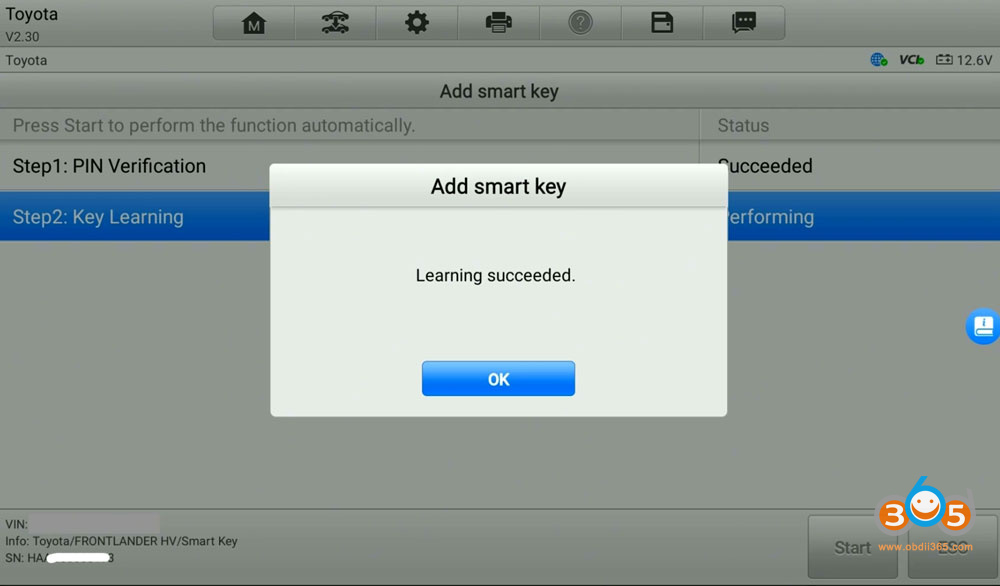

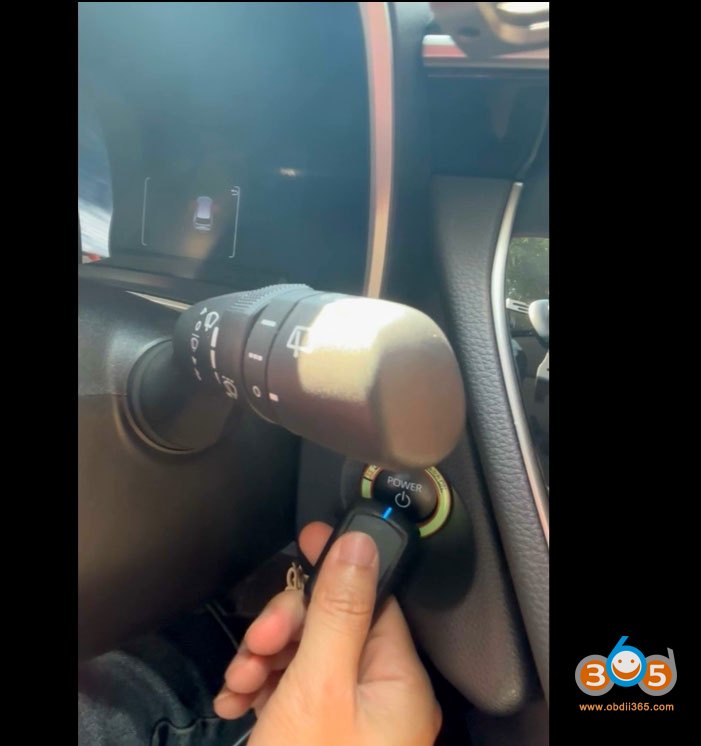

Проверьте новый ключ.
