Как запрограммировать 2024 Toyota Frontlander HV AKL с Autel IM608 II?

В этом руководстве показано, как запрограммировать 2024 Toyota Frontlander HV при утере всех ключей с помощью Autel MaxiIM IM608 II. Процесс включает резервное копирование данных EEPROM, генерацию аналогового ключа с помощью APB112 и выполнение обучения смарт-ключа без PIN-кода.

Необходимые инструменты

• Autel IM608 II
• APB112 Key Simulator

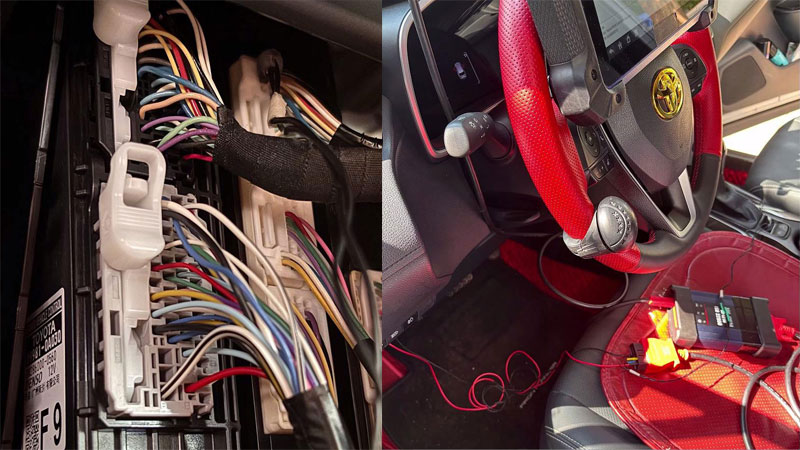

• 4 соединительных провода

Смотрите видеоурок:

Этап 1: Резервное копирование данных IMMO

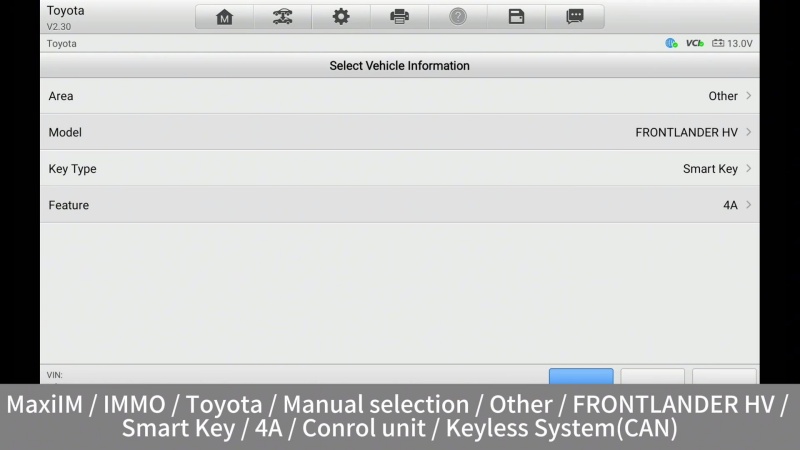

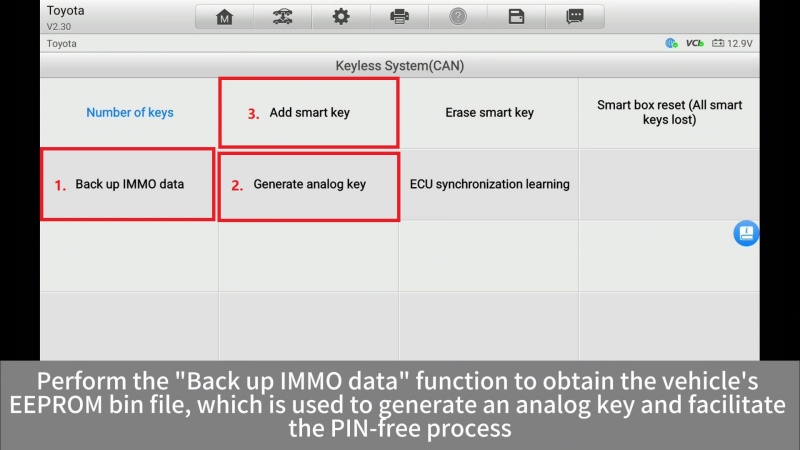

1. Перейдите в MaxiIM >> IMMO >> Toyota >> Manual selection >> Other >> Frontlander HV >> Smart Key >> 4A >> Control unit >> Keyless System (CAN).

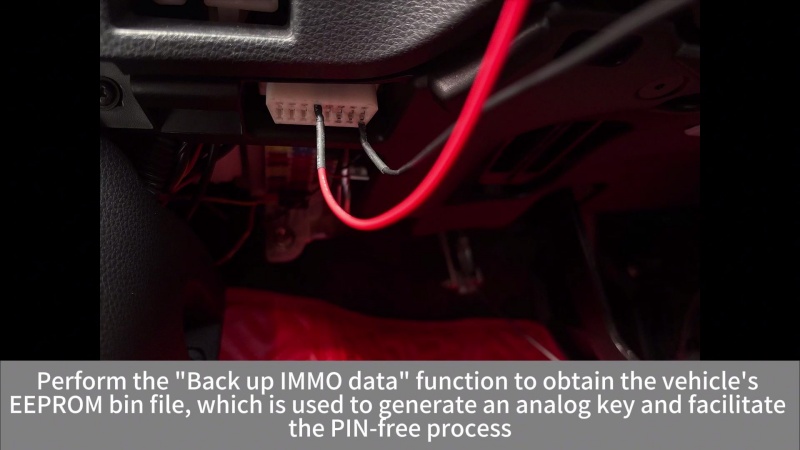

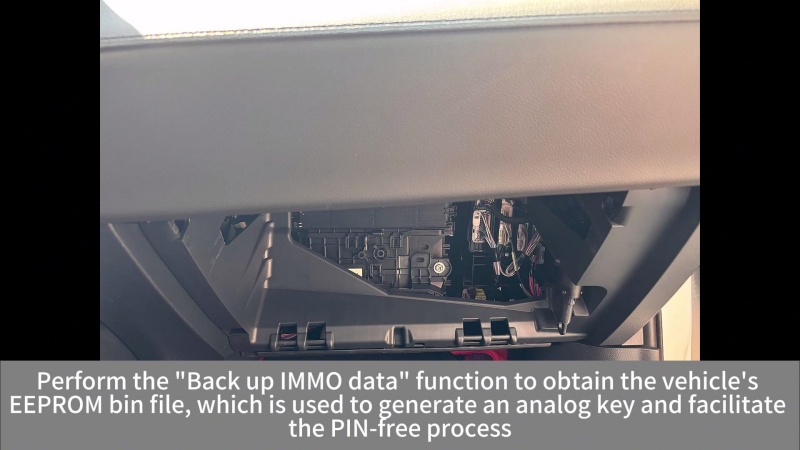

2. Выберите Back up IMMO data, чтобы считать данные EEPROM из смарт-блока управления. Убедитесь, что устройство имеет стабильное подключение к сети. Выключите зажигание, затем один раз включите и выключите аварийную сигнализацию.

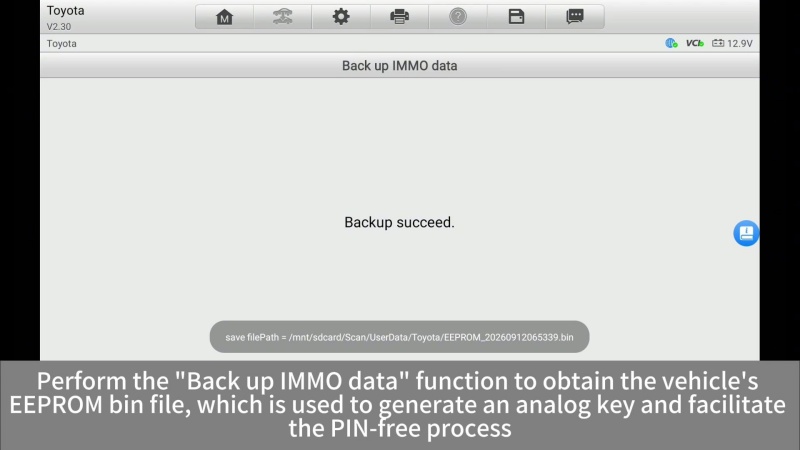

3. Отключите Bluetooth на IM608 II. Подключите VCI к устройству с помощью USB-кабеля. Дождитесь, пока чтение EEPROM достигнет 100%, затем сохраните файл BIN. Убедитесь, что резервное копирование выполнено успешно.

Примечание: Эта функция поддерживает системы смарт-ключей 4A, оснащённые смарт-блоком управления TMLF19T с 2022 года и позднее.

Этап 2: Создание аналогового ключа

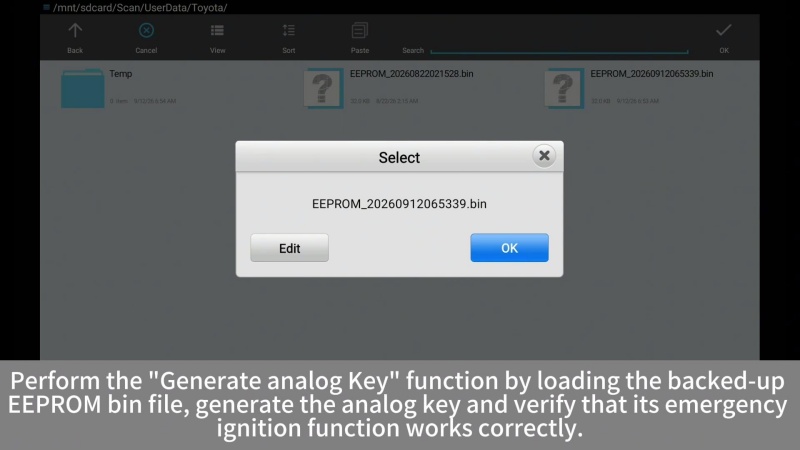

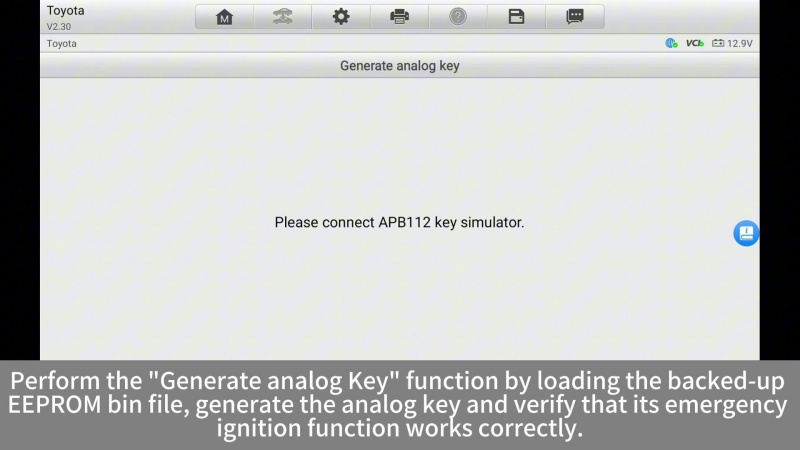

1. Выберите Generate analog key и загрузите сохранённый файл EEPROM BIN. Инструмент отобразит Key Type: SLK8. Подключите APB112 Key Simulator, когда появится соответствующий запрос.

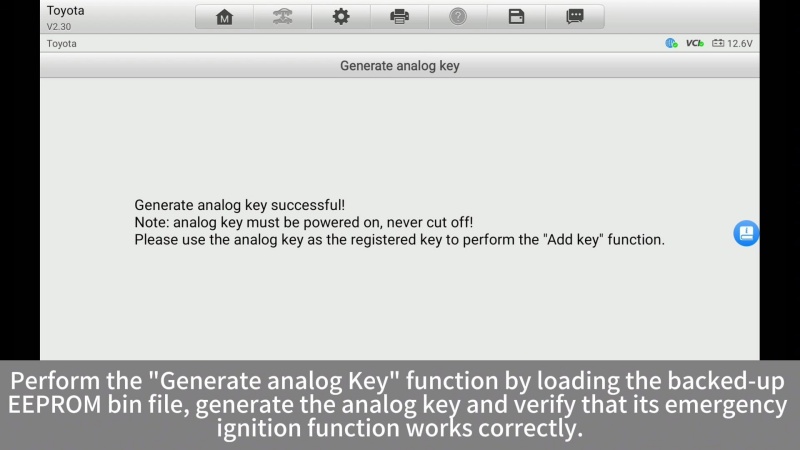

2. Дождитесь завершения генерации ключа. Держите аналоговый ключ включённым на протяжении всего процесса.

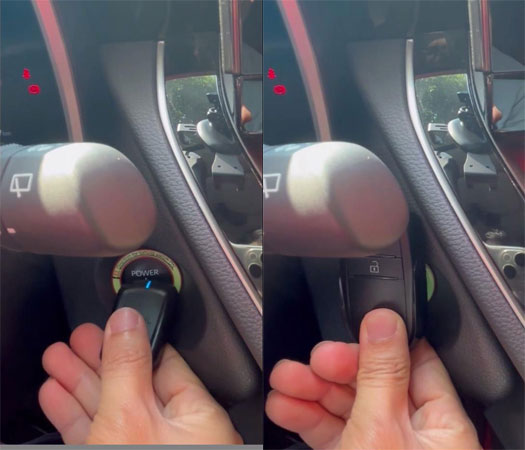

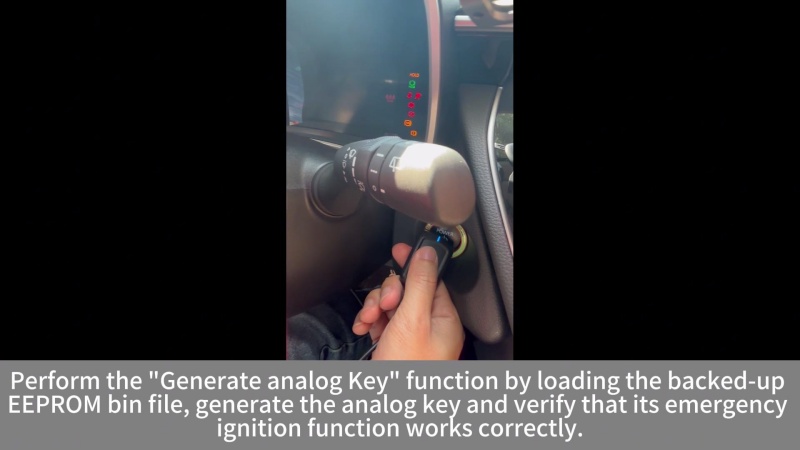

3. Приложите аналоговый ключ к кнопке Start/Stop и нажмите кнопку. Если приборная панель загорится, выберите Yes. Если она останется выключенной, выберите No, чтобы сгенерировать другой аналоговый ключ. После успешной генерации держите аналоговый ключ включённым.

Этап 3: Выполните PIN-free обучение смарт-ключа

1. Отсоедините перемычки. Подключите диагностический разъём напрямую к порту OBDII автомобиля.
2. Выберите Add smart key и загрузите сохранённый файл EEPROM BIN. Включите зажигание, когда появится соответствующий запрос, введите VIN, подтвердите Yes, когда будет задан вопрос, была ли сделана резервная копия данных EEPROM, затем выберите сохранённый файл.

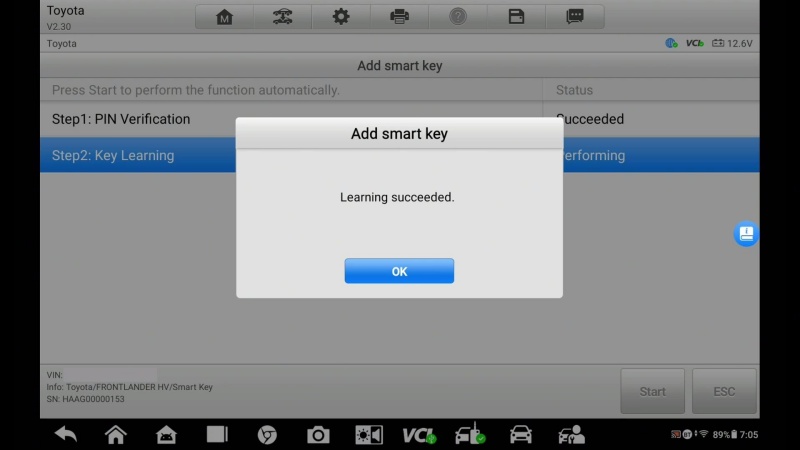

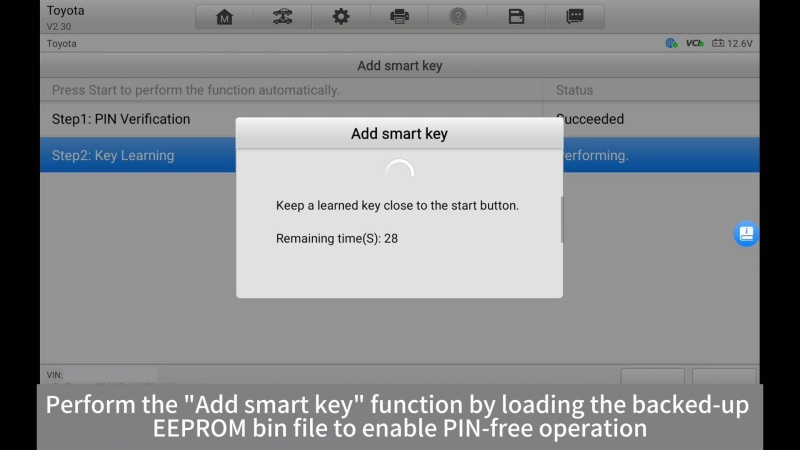

3. Держите сгенерированный аналоговый ключ рядом с кнопкой Start/Stop, когда появится соответствующий запрос. Затем приложите новый ключ, который нужно обучить, к кнопке. Дождитесь сообщения Learning succeeded.

Проверка

Запустите автомобиль с новым ключом. Убедитесь, что двигатель запускается и основные функции смарт-ключа работают нормально.
