Программирование смарт-ключа Lexus ES200 8A-B8 через KEYDIY KD-X6

В этом руководстве показано, как добавить смарт-ключ в систему Lexus ES200 8A-B8 с помощью программатора KEYDIY KD-X6. Тот же метод применим в ситуациях, когда потеряны все ключи.

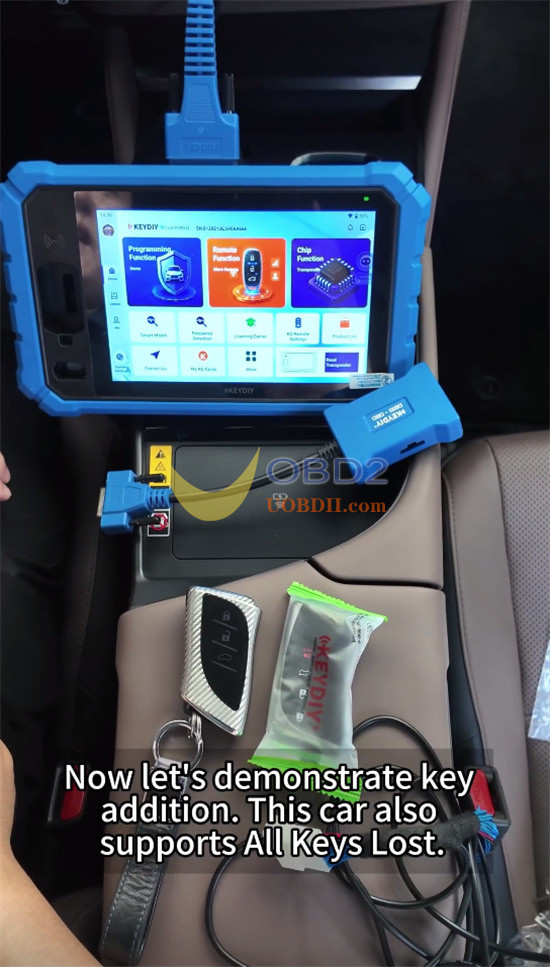

Необходимые инструменты

• Основной блок KEYDIY KD-X6
• Кабель-удлинитель для функции OBD и основной кабель OBD, адаптерный кабель FT30P CAN (все входят в комплект KD-X6)

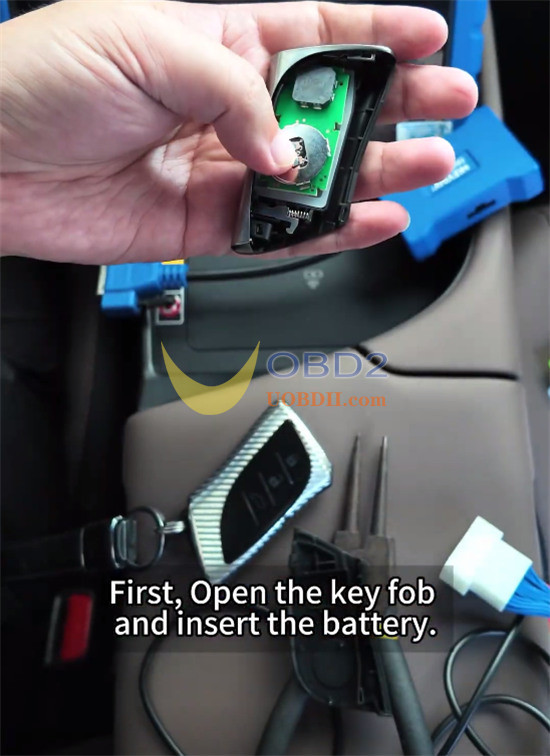

• Универсальный смарт-ключ KEYDIY TIB42-4 (с установленной батарейкой)
• Оригинальный ключ автомобиля (OEM-ключ)

Шаг 1: Определение OEM-ключа и генерация универсального ключа

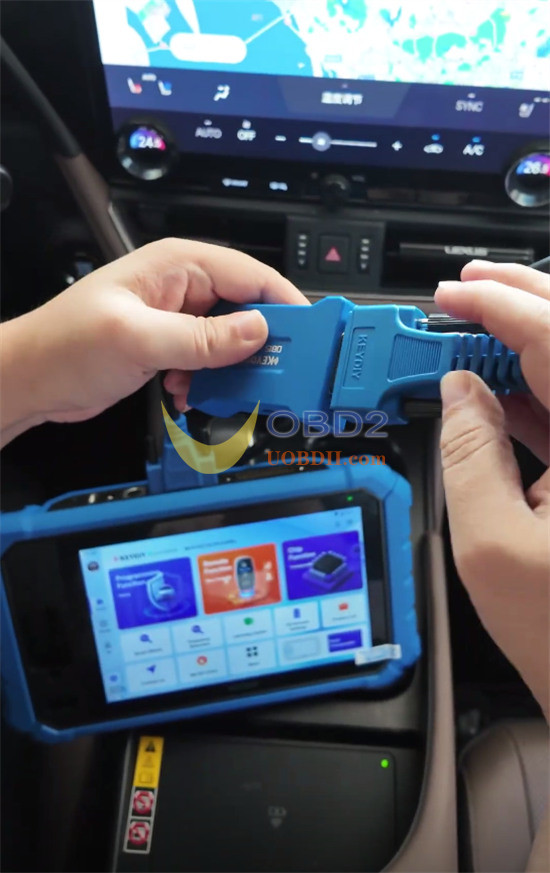

1. Подключите кабель-удлинитель OBD к KD-X6, присоедините основной кабель OBD и подключите его к порту OBD автомобиля.

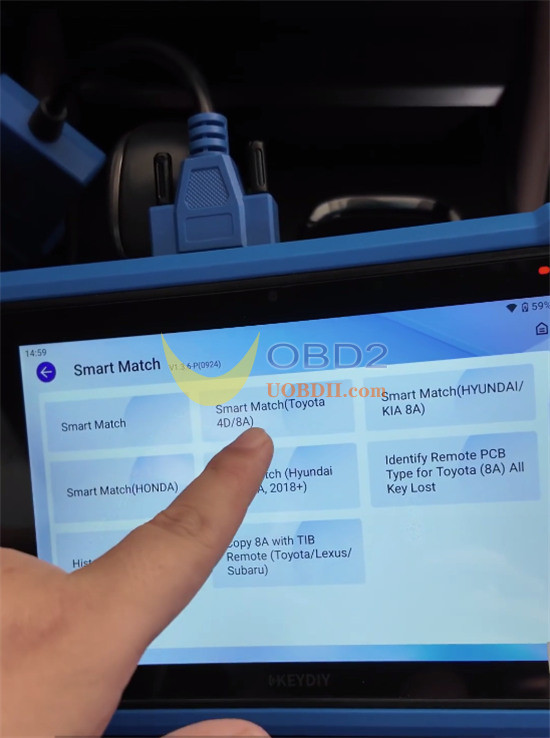

2. Перейдите в Remote Function > Smart Match > Smart Match(Toyota 4D8A).

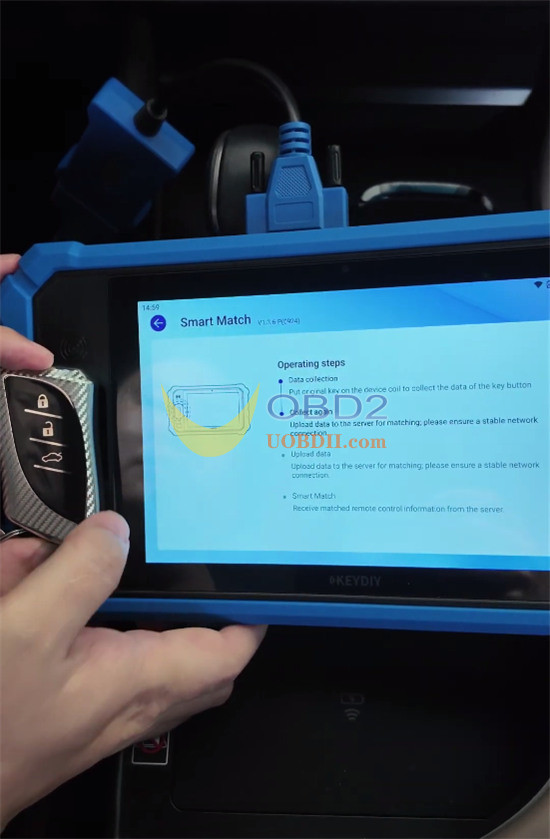

3. Поместите оригинальный ключ OEM в зону считывания KD-X6. По запросу дважды нажмите кнопку разблокировки.

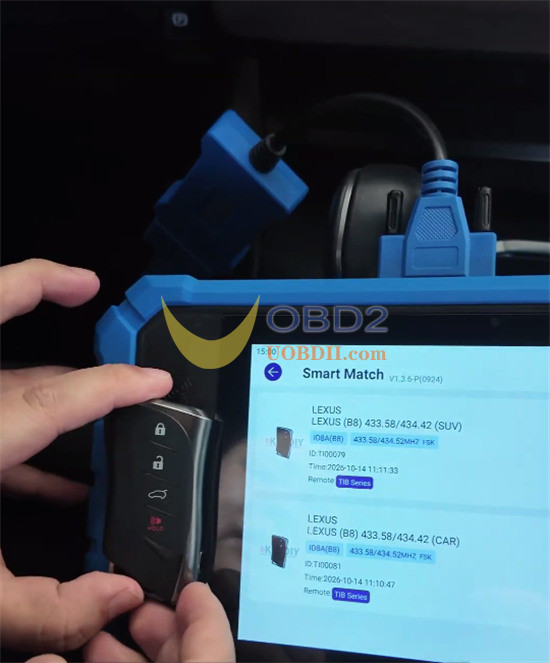

4. На экране ключ будет определён как Lexus B8 (433.58 / 434.42 МГц).

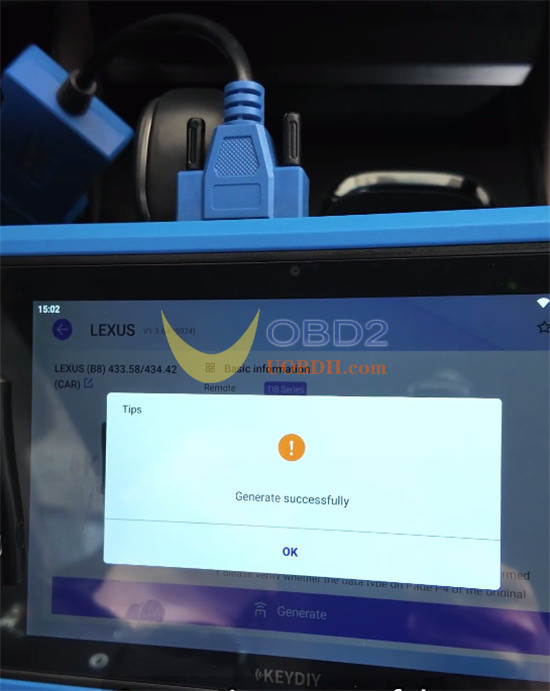

5. Поместите универсальный ключ TIB в зону считывания, выберите обнаруженный чип и нажмите Сгенерировать (беспроводным способом). Нажмите любую кнопку на новом ключе, чтобы завершить генерацию.

Шаг 2: Резервное копирование данных EEPROM Smartbox

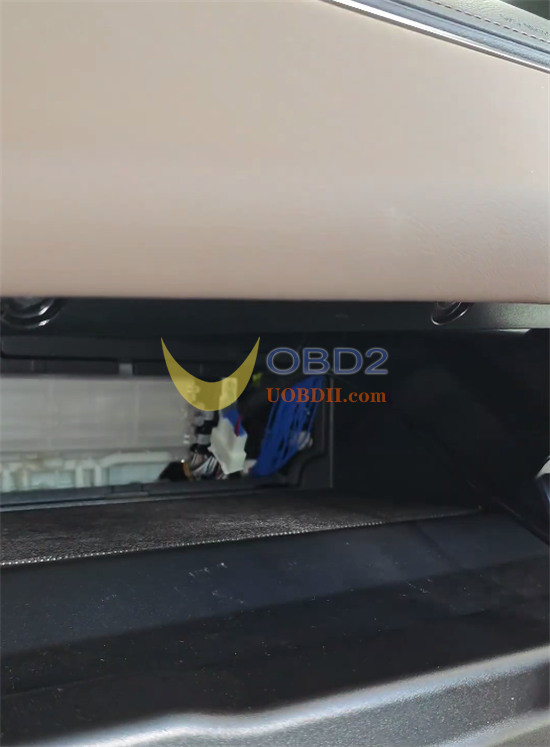

1. Снимите нижнюю облицовочную панель со стороны пассажира, чтобы получить доступ к разъёму Smartbox.

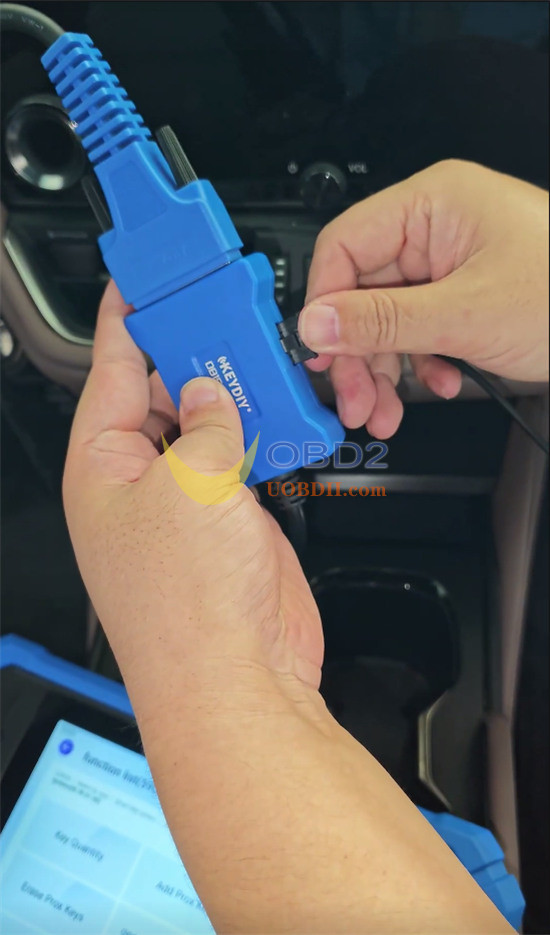

2. Отсоедините оригинальный разъём автомобиля, подключите переходной кабель FT30P CAN последовательно и подсоедините переходной кабель к удлинительному кабелю OBD.

3. В меню KD-X6key programmer перейдите в раздел Immo Programming > Lexus > Smart Key System > 8A Page 4 B6/HB9/BA.

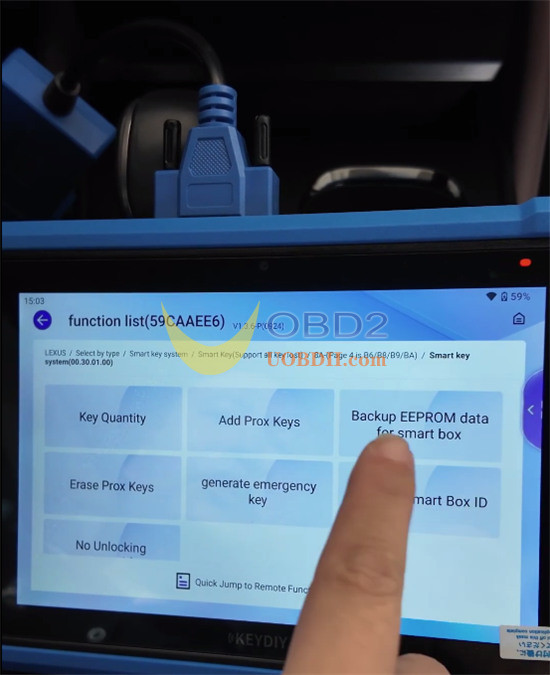

4. Нажмите Backup EPROM Data for Smart Box.

5. Один раз включите и выключите зажигание, один раз включите и выключите аварийную сигнализацию, затем подтвердите действие на экране.

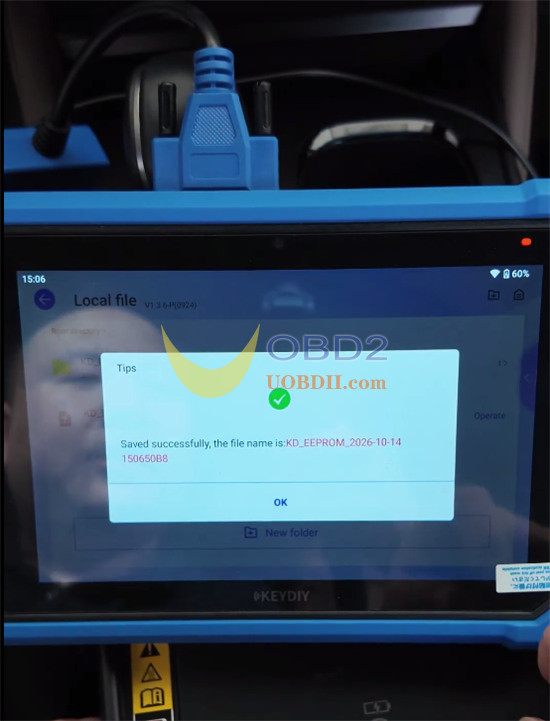

6. Сохраните файл EEPROM в память устройства.

Шаг 3: Запрограммируйте новый ключ

1. Нажмите Add Prox Keys.
2. Включите зажигание (индикаторы на приборной панели должны загореться).

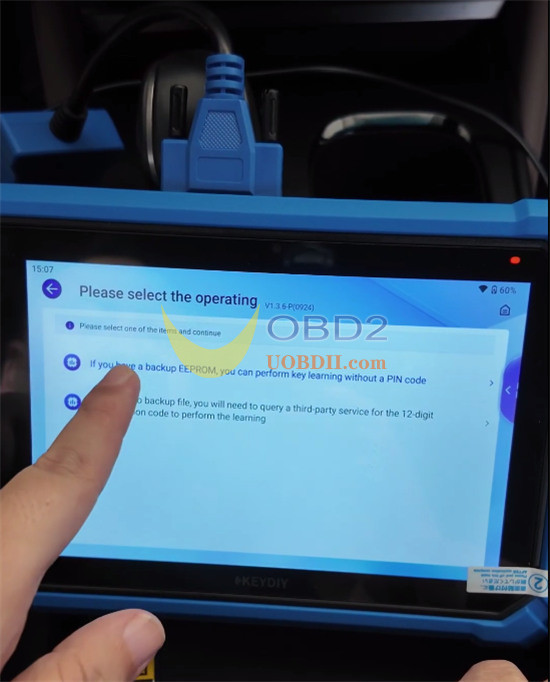

3. Выберите опцию обхода PIN-кода с помощью резервного файла EEPROM, затем выберите сохраненный файл.

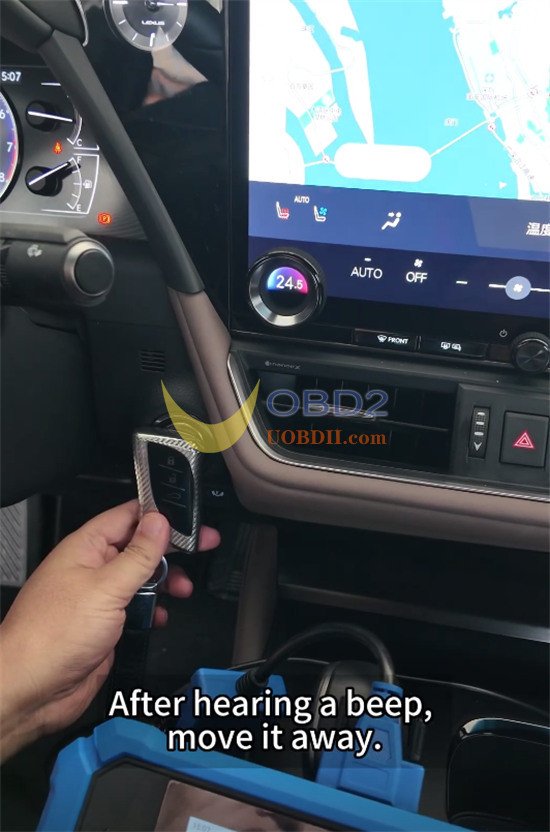

4. Держите оригинальный OEM-ключ рядом с кнопкой Start. Уберите его после одного звукового сигнала.

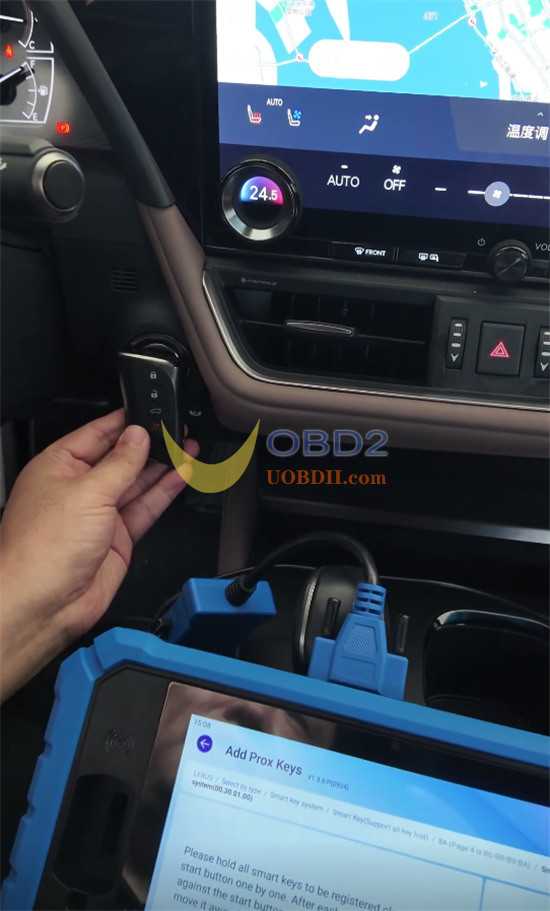

5. Держите новый универсальный ключ KEYDIY TIB рядом с кнопкой Start. Уберите его после двух звуковых сигналов.

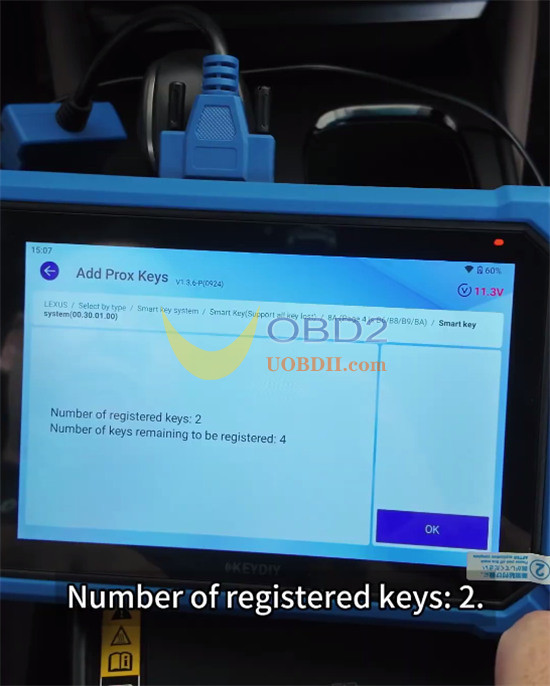

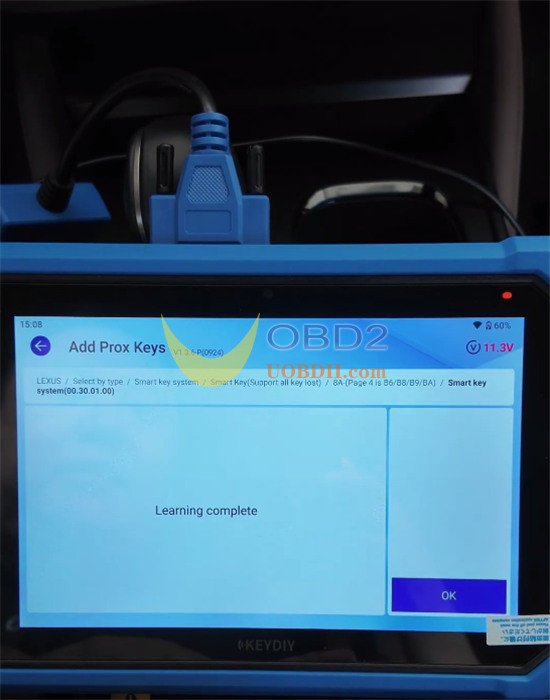

6. На экране отобразится «Learningcomplete».

Шаг 4: Восстановление системы и тестирование

1. Отсоедините кабель адаптера FT30P CAN и подключите обратно штатный разъем автомобиля под панелью со стороны пассажира.
2. Проверьте новый ключ: проверьте функции дистанционной блокировки/разблокировки и бесключевой запуск двигателя.
