Чрезмерный выбег поворота может быть опасной проблемой в гидравлических экскаваторах. Когда оператор возвращает рычаг управления поворотом в нейтральное положение, верхняя часть конструкции должна плавно замедляться и останавливаться в пределах, указанных производителем. Если экскаватор продолжает вращаться дальше, чем ожидалось, проблема может быть связана с гидравлическим контуром поворота, распределительным клапаном, гидромотором поворота или тормозной системой.
В этом руководстве мы рассматриваем случай выбега поворота экскаватора CASE, в котором техники обнаружили резиновую частицу, блокирующую дроссельное отверстие слива масла в тормозном контуре гидромотора поворота.
Мы объясним возможные причины, процедуры диагностики, результаты проверки, процесс ремонта и то, как диагностическое программное обеспечение CNH может помочь с электронно управляемыми системами.
1. Что такое выбег поворота в экскаваторе CASE?
Выбег поворота возникает, когда верхняя часть конструкции экскаватора продолжает чрезмерно вращаться после того, как оператор отпускает джойстик поворота.
Небольшое продолжающееся движение нормально, поскольку вращающаяся верхняя часть конструкции обладает значительной инерцией. Однако чрезмерное или непостоянное движение может указывать на проблему с торможением или гидравлическим управлением.
Типичные симптомы
- Верхняя часть конструкции вращается слишком далеко после возврата рычага поворота в нейтральное положение.
- Тормозной путь при повороте больше обычного.
- Экскаватор трудно точно позиционировать.
- Поведение при остановке поворота становится непостоянным.
- Тормоз поворота может срабатывать позже, чем ожидалось.
- Машине может быть трудно удерживать положение после остановки.
Чрезмерный выбег поворота увеличивает риск столкновений, повреждения оборудования и небезопасной работы вблизи рабочих или конструкций.
Важно: Чрезмерная длина тормозного пути при повороте и задержка включения стояночного тормоза поворота — это связанные симптомы, но они не обязательно являются одной и той же неисправностью.
2. Как работает система торможения поворота экскаватора?
Понимание тормозной системы помогает technicians определить правильный компонент перед разборкой.

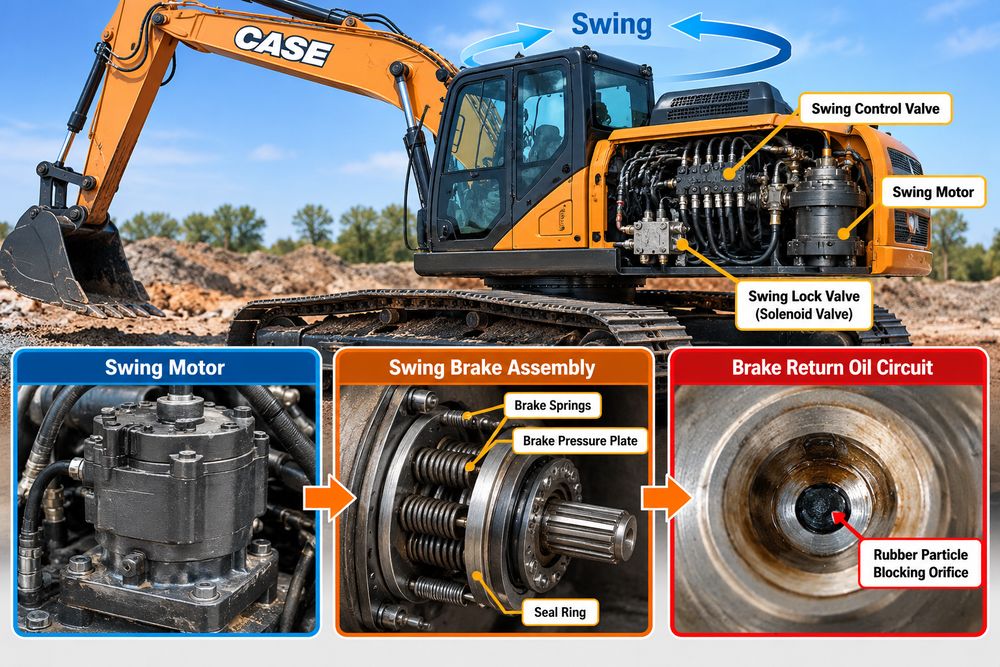

В зависимости от модели экскаватора система поворота может включать:
- Гидравлический поворотный двигатель
- Главный распределительный клапан поворота
- Перекрёстные предохранительные клапаны поворота
- Электромагнитный клапан тормоза поворота или запорный клапан
- Тормозной поршень и пружины
- Каналы гидравлического давления и возврата
- Электронный блок управления
Гидравлическое торможение поворота
На многих экскаваторах контур управления поворотом создаёт гидравлическое сопротивление, которое замедляет верхнюю конструкцию, когда оператор возвращает джойстик в нейтральное положение.
Главный распределительный клапан и контуры предохранительных клапанов поворота играют важную роль в управлении замедлением.
Такие проблемы, как внутренние утечки, заклинивание золотников клапанов или неисправность перекрёстных предохранительных клапанов, могут увеличить тормозной путь при повороте.
Стояночный тормоз поворота
На многих экскаваторах также используется стояночный тормоз поворота с пружинным приводом и гидравлическим растормаживанием.
Когда подаётся достаточное гидравлическое давление растормаживания, тормозной поршень перемещается против усилия пружины, позволяя вращение.
Когда давление растормаживания снимается, пружины включают тормоз, удерживая верхнюю конструкцию в заданном положении.
Контур возврата масла управляет тем, как тормозная камера сбрасывает гидравлическое давление.
Техническое примечание: Поворотный стояночный тормоз обычно удерживает остановленную верхнюю конструкцию, а не служит основным динамическим тормозом. Время его срабатывания и связь с замедлением поворота зависят от конкретной гидравлической схемы машины.
Это различие важно при устранении неисправности, связанной с чрезмерным вращением.

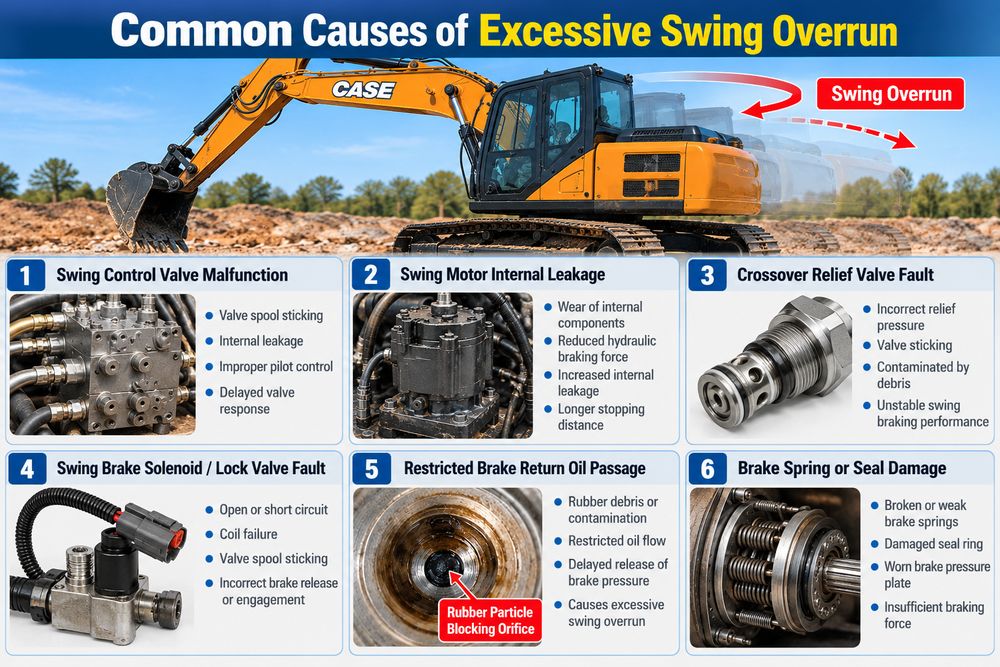

3. Распространённые причины чрезмерного выбега при повороте
Несколько проблем могут вызывать аномальное поведение поворота на экскаваторе CASE.
| Возможная причина | Типичная проблема | Рекомендуемая проверка |
|---|---|---|
| Неисправность распределительного клапана поворота | Золотник клапана заклинивает или он не возвращается правильно | Проверить перемещение золотника и пилотное управление |
| Внутренняя утечка в поворотном гидромоторе | Снижение эффективности гидравлического торможения | Выполнить испытания на утечки по OEM-методике |
| Неисправность перекрёстного предохранительного клапана | Неправильное давление торможения поворота | Проверить работу предохранительного клапана |
| Неисправность соленоида тормоза поворота | Неправильная команда на отпускание или включение тормоза | Проверить проводку, катушку и клапан |
| Засорение дросселя возврата тормоза | Задержка сброса давления отпускания тормоза | Проверить каналы возврата масла |
| Повреждение тормозной пружины или поршня | Слабое или нестабильное срабатывание удерживающего тормоза | Проверить тормозной узел |
| Загрязнение гидравлического масла | Засорение каналов или заклинивание компонентов | Проверить масло, фильтр, уплотнения и шланги |
Правильная диагностика должна отделять проблемы динамической остановки поворота от проблем срабатывания или удержания стояночного тормоза.
4. Выбег при повороте экскаватора CASE: реальный случай устранения неисправности
Заявленная проблема
Во время работы экскаватора верхняя конструкция продолжала чрезмерно вращаться после возврата рычага управления поворотом в нейтральное положение.
Оператор заметил аномальное поведение при остановке поворота.
Техники проверили клапан блокировки поворота, давление растормаживания и внутренние компоненты тормоза гидромотора поворота.
В оригинальной записи о ремонте не указана точная модель или серийный номер экскаватора CASE. Поэтому приведённые ниже измерения и наблюдения следует рассматривать как относящиеся к конкретному случаю, а не как универсальные спецификации CASE.

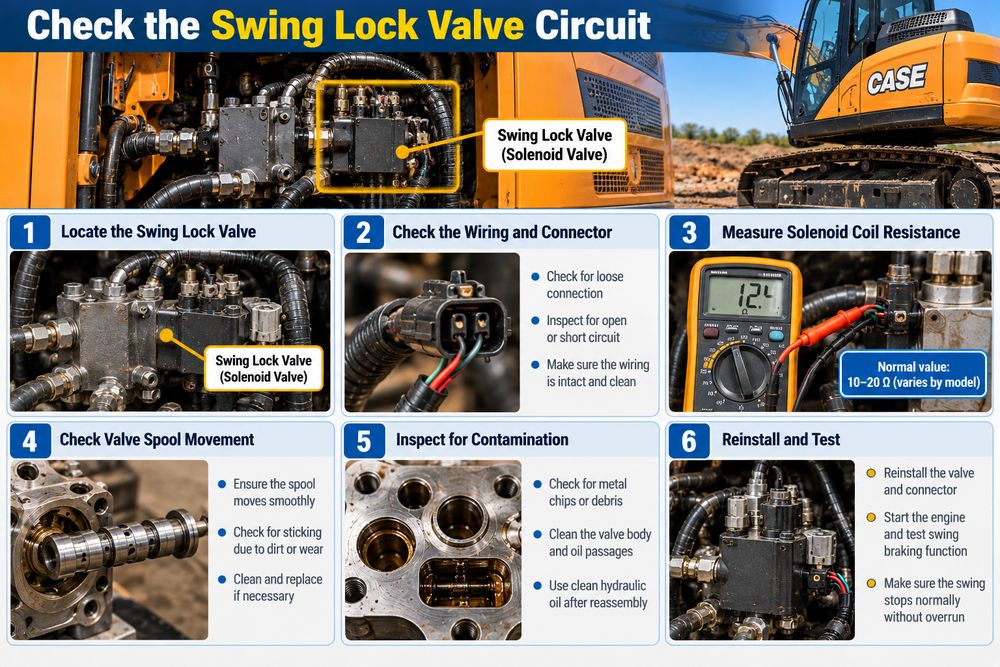

Шаг 1: Проверка цепи клапана блокировки поворота
Первым диагностическим шагом была проверка электрической цепи клапана блокировки поворота.
Техники проверили:
- Соединения проводки с клапаном блокировки поворота.
- Электрические разъёмы на предмет ослабления или коррозии.
- Цепь на предмет обрыва или короткого замыкания.
- Состояние катушки соленоида.
- Механическое перемещение золотника соленоидного клапана.
В системе поворотного тормоза с электронным управлением повреждённый провод или заклинивший соленоид может нарушить нормальное растормаживание или включение тормоза.
Проверки электрического сопротивления, напряжения и команд соленоида должны выполняться в соответствии с руководством по обслуживанию конкретной машины.
Подход к диагностике: Перед заменой соленоида или блока управления убедитесь, что электрическая команда и реакция гидравлического клапана корректны.
Шаг 2: Измерение давления растормаживания поворотного тормоза

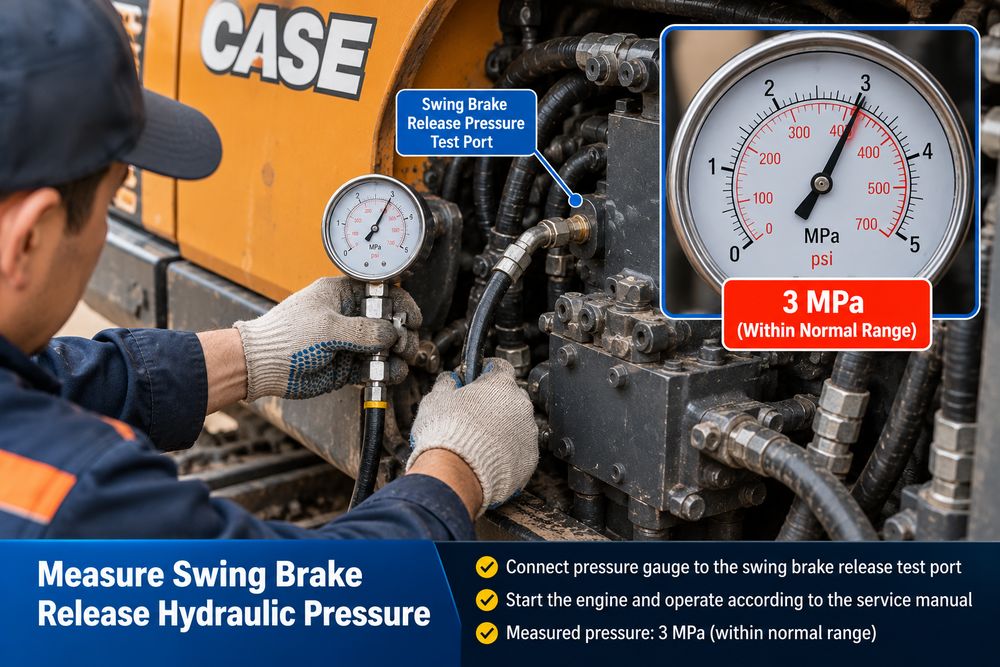

Затем техники измерили гидравлическое давление в цепи растормаживания поворотного тормоза.
Зафиксированное измерение: 3 МПа
Согласно оригинальной записи о ремонте, это давление находилось в допустимом диапазоне для испытываемой машины.
Этот результат снизил вероятность того, что непосредственной причиной была недостаточная подача давления для отпускания тормоза.
Однако нормальное показание давления отпускания не доказывает, что давление снижается с правильной скоростью, когда управление поворотом возвращается в нейтральное положение.
Ограниченный обратный канал может обеспечивать нормальное давление во время отпускания тормоза, но при этом задерживать сброс давления после этого.
Важно: Значение 3 МПа — это измерение из данного конкретного случая. Всегда сверяйтесь с правильной сервисной документацией CASE для указанного давления, измерительного порта, условий эксплуатации и процедуры испытаний.
Шаг 3: Снятие и проверка поворотного гидромотора
Поскольку первоначальные проверки не выявили проблему, техники осмотрели тормозной узел поворотного гидромотора.
Перед снятием гидравлических компонентов:
- Припаркуйте машину на устойчивой поверхности.
- Опустите навесное оборудование в безопасное положение.
- Заглушите и зафиксируйте машину.
- Следуйте процедуре сброса гидравлического давления производителя.
- Предотвратите непреднамеренное движение верхней конструкции.
- Используйте подходящее грузоподъёмное оборудование для тяжёлых компонентов.
Гидравлическое масло может оставаться под давлением после остановки двигателя. Никогда не ослабляйте гидравлические соединения до безопасного сброса давления в системе.

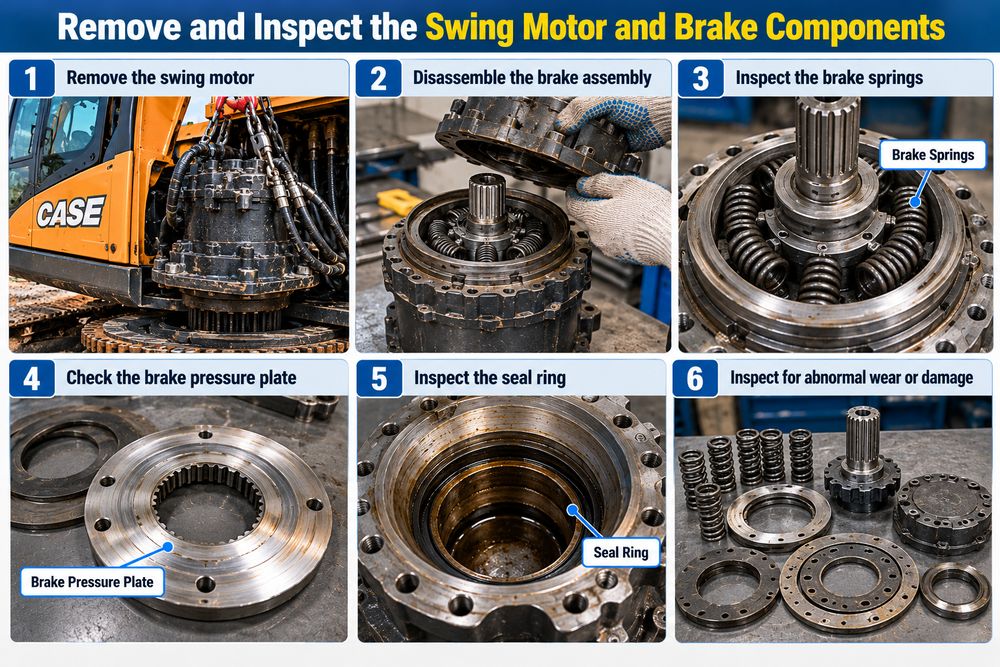

Во время проверки поворотного гидромотора техники осмотрели тормозные пружины, тормозную нажимную пластину, уплотнительные компоненты и внутренние обратные каналы.
Они специально проверили, не являются ли:
- Тормозные пружины сломанными или повреждёнными.
- Пружины имели аномальный износ или потерю упругости.
- Уплотнительное кольцо тормозной прижимной пластины было повреждено.
- Гидравлические каналы были засорены.
Шаг 4: Проверка обратного сливного контура тормоза
При проверке обратного сливного контура тормоза гидромотора поворота техники обнаружили небольшую резиновую частицу возле сливного отверстия.
Отверстие не было полностью забито. Однако резиновый мусор ограничивал поток гидравлического масла.
Это была ключевая находка в данном ремонтном случае.
Ограничение могло задерживать сброс гидравлического давления из тормозной камеры, нарушая заданную синхронизацию срабатывания тормоза.
Заявленная неисправность была устранена после очистки загрязнённых компонентов.
Почему частично забитое отверстие имеет значение?
Небольшие гидравлические отверстия управляют потоком масла и изменениями давления.
Когда обратный канал ограничивается:
- Камера растормаживания тормоза поворота может сливать масло медленнее.
- Гидравлическое давление растормаживания может сохраняться дольше, чем предусмотрено.
- Срабатывание тормоза под действием пружины может задерживаться.
- Верхняя конструкция может дольше оставаться без включения предусмотренного удерживающего тормоза.
Таким образом, небольшой резиновый фрагмент может влиять на контур синхронизации тормоза, даже если масло всё ещё проходит через отверстие.
Однако только лишь задержка включения стояночного тормоза не устанавливает причину чрезмерной длины пути замедления при динамическом повороте на каждом экскаваторе. Также необходимо учитывать распределительный клапан поворота, утечки в гидромоторе и контуры предохранительных клапанов.
5. Процедура ремонта: очистка засорённого масляного канала
После обнаружения резиновой частицы техники очистили повреждённые компоненты тормоза гидромотора поворота.
Особое внимание было уделено:
- Дроссель слива масла из тормоза
- Малые гидравлические каналы
- Тормозной поршень и уплотнительные поверхности
- Внутренние масляные каналы
- Компоненты, подверженные загрязнению
Рекомендуемые методы ремонта
1. Осторожно удалите загрязнения
Используйте одобренные производителем методы очистки для удаления резиновых фрагментов и других загрязнений.
Избегайте проталкивания загрязнений глубже в гидравлические каналы.
2. Осмотрите уплотнения и резиновые компоненты
Резиновый фрагмент может происходить от разрушенного O-кольца, внутреннего слоя шланга или другого уплотнительного компонента.
Осмотрите связанные детали, чтобы определить источник загрязнения и предотвратить повторение.
3. Проверьте внутренние компоненты
Проверьте тормозные пружины, поршень, уплотнительное кольцо и фрикционные компоненты на соответствие спецификациям производителя.
При необходимости замените повреждённые детали.
4. Соберите в соответствии с руководством по обслуживанию
Используйте правильные методы установки уплотнений, моменты затяжки и требуемые процедуры обеспечения чистоты.
5. Восстановите и проверьте гидравлическую систему
После сборки залейте или восстановите гидравлическую жидкость в соответствии с требованиями, выполните предписанную процедуру удаления воздуха и проверьте на наличие утечек.
Не увеличивайте исходный дроссель и не модифицируйте тормозной контур для изменения характеристик остановки.
6. Результаты испытаний: проблема выбега при повороте устранена
После очистки компонентов тормоза гидромотора поворота и засорённых сливных каналов техники собрали систему и провели испытания экскаватора.
Сообщённые результаты были следующими:
| Пункт проверки | Результат |
|---|---|
| Давление растормаживания тормоза | 3 МПа, допустимо в зафиксированном случае |
| Тормозные пружины | Аномальных повреждений не обнаружено |
| Уплотнительное кольцо прижимной пластины тормоза | Повреждений не обнаружено |
| Обратный масляный канал тормоза | Резиновая частица ограничивает поток |
| Ремонтное действие | Очищены компоненты поворотного гидромотора и узкие каналы |
| Финальная работа поворота | Выбег вернулся к заданным пределам |
| Статус ремонта | Неисправность устранена |
Успешный ремонт демонстрирует важность проверки малых гидравлических каналов, а не немедленной замены дорогостоящих поворотного гидромотора или блоков управления.
Это также иллюстрирует, почему одно лишь измерение давления может не выявить гидравлическое ограничение синхронизации.
Как проверить ремонт
После завершения ремонта technicians should perform the manufacturer’s specified swing braking and holding tests.
На машине в контролируемой, свободной испытательной зоне проверьте:
- Плавность ускорения и замедления поворота.
- Нормальную тормозную дистанцию в обоих направлениях.
- Правильную функцию удержания тормоза поворота.
- Отсутствие необычных шумов или вибрации.
- Отсутствие гидравлических утечек.
- Отсутствие аномальных электрических или гидравлических диагностических неисправностей.
Используйте точные рабочие условия и допустимый угол остановки, указанные для модели машины.
7. Использование CNH EST 9.15 для диагностики экскаваторов CASE
Механическая и гидравлическая проверка остаётся необходимой при устранении чрезмерного выбега поворота.
Однако, если экскаватор CASE оснащён электронно управляемой системой поворота или гидравлической системой, диагностическое программное обеспечение CNH EST может помочь technicians в диагностике связанных электрических неисправностей и неисправностей контроллера.
В зависимости от модели, контроллера и уровня доступа поддерживаемые функции могут включать:
- Считывание активных и сохранённых диагностических кодов неисправностей.
- Мониторинг доступных параметров датчиков и контроллера.
- Проверка состояния системы электрического управления.
- Доступ к применимым диагностическим процедурам.
- Просмотр доступной информации по электропроводке и гидравлике.
- Выполнение поддерживаемых тестов и сервисных операций.
Для получения дополнительной информации читайте наше подробное руководство:
Рекомендуемые диагностические инструменты для CASE & New Holland

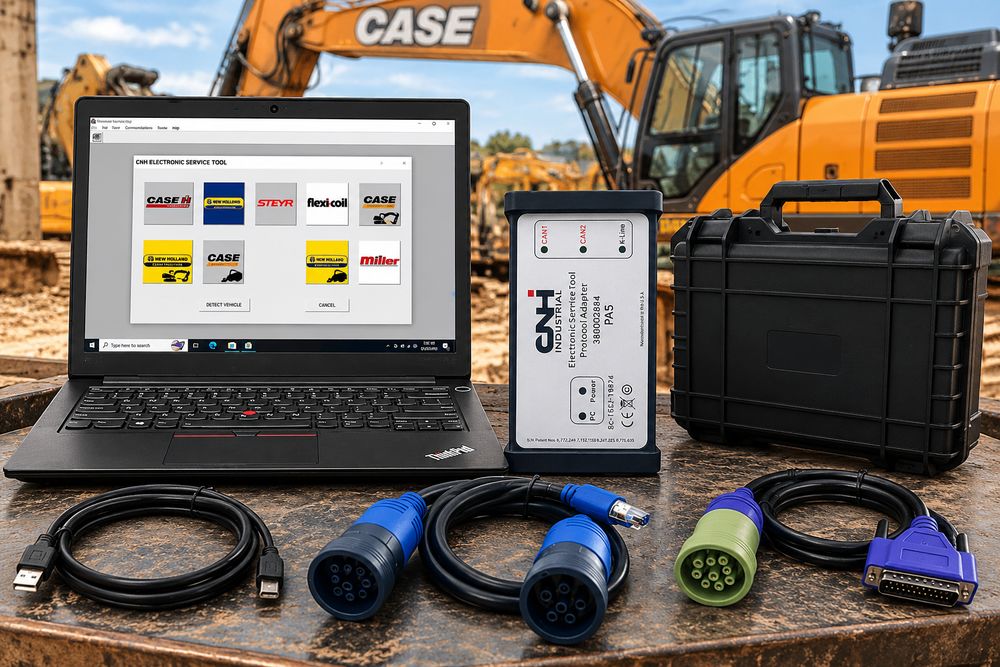

Вариант 1: Диагностический комплект CNH DPA5 с CNH EST 9.15
Для мастерских, которым нужен интерфейс диагностической связи и программный пакет, комплект CNH DPA5 является практичным вариантом для поддерживаемой техники CASE и New Holland.
Посмотреть диагностический комплект CNH EST 9.15 DPA5
Вариант 2: Диагностическое программное обеспечение инженерного уровня CNH EST 9.15
Для technicians, у которых уже есть совместимый диагностический адаптер и ноутбук, может подойти пакет, содержащий только программное обеспечение.
Посмотреть инженерное диагностическое программное обеспечение CNH EST 9.15
Примечание: Перед покупкой проверьте модель экскаватора, год выпуска, серийный номер, электронную систему, совместимость интерфейса и требуемый охват программного обеспечения. Диагностическое программное обеспечение может поддерживать электрическую диагностику, но оно не может напрямую удалить физическое загрязнение из гидравлического канала.
8. Как предотвратить будущие проблемы с гидравликой поворота
Регулярное техническое обслуживание может помочь снизить вероятность проблем системы поворота, связанных с загрязнением.
Поддерживайте чистоту гидравлического масла
Используйте гидравлическую жидкость, соответствующую требованиям производителя.
Загрязнённое или деградировавшее масло может способствовать заклиниванию клапанов, износу компонентов и засорению каналов.
Своевременно заменяйте гидравлические фильтры
Соблюдайте интервалы замены, установленные производителем, и проверяйте фильтры при подозрении на загрязнение гидравлической системы.
Проверяйте уплотнения и шланги
Изношенные резиновые компоненты могут выделять мелкие частицы в гидравлический контур.
Заменяйте повреждённые уплотнения, шланги и связанные компоненты по мере необходимости.
Следите за работой поворота
Обращайте внимание на изменения тормозного пути, неравномерное замедление, необычные шумы или аномальное поведение при удержании поворота.
Ранняя диагностика помогает предотвратить более серьёзные повреждения гидравлических компонентов.
Следуйте процедурам обслуживания для конкретной машины
Не предполагайте, что экскаваторы CASE разных поколений используют одинаковые гидравлические системы поворота или тормозные системы.
Всегда используйте процедуры обслуживания, применимые к данной модели и серийному номеру.
9. Часто задаваемые вопросы
Почему мой экскаватор CASE продолжает поворачиваться после отпускания джойстика?
Некоторое движение после возврата джойстика в нейтральное положение нормально из-за инерции. Чрезмерное движение может быть вызвано проблемами клапана управления поворотом, утечками в гидромоторе, неисправностями перекрёстного предохранительного клапана или другими проблемами гидравлического торможения. Также проверьте проблемы с включением тормоза, когда симптомы указывают на задержку срабатывания стояночного тормоза.
Может ли засорённое гидравлическое отверстие вызвать проблемы с тормозом поворота?
Да. Ограниченный проход для слива может задерживать сброс давления растормаживания и влиять на время срабатывания тормоза с пружинным приводом. Фактическое влияние на тормозной путь поворота зависит от конструкции экскаватора.
Является ли 3 МПа правильным давлением тормоза поворота для каждого экскаватора CASE?
Нет. Мы зафиксировали показание 3 МПа в описанном выше случае диагностики. Спецификации давления различаются в зависимости от модели экскаватора и системы. Всегда используйте правильное руководство по обслуживанию.
Останавливает ли стояночный тормоз поворота верхнюю конструкцию экскаватора?
На многих экскаваторах гидравлическое торможение управляет нормальным замедлением поворота, а стояночный тормоз удерживает верхнюю конструкцию после остановки. Перед диагностикой тормозной системы проверьте конструкцию конкретной машины.
Может ли CNH EST 9.15 диагностировать проблемы поворота на экскаваторе CASE?
CNH EST 9.15 может помочь диагностировать поддерживаемые электронные системы управления путем считывания кодов неисправностей, данных в реальном времени и соответствующей диагностической информации. Он не может напрямую определить, содержит ли небольшое гидравлическое отверстие мусор, без физического осмотра.
Следует ли заменять поворотный двигатель, если у экскаватора чрезмерный выбег при повороте?
Не обязательно. Прежде чем рассматривать замену поворотного двигателя, проверьте гидравлическую систему управления, предохранительные клапаны, внутренние утечки, тормозной контур и масляные каналы. В данном случае очистка засоренного сливного отверстия решила заявленную проблему.
Заключение
Чрезмерный выбег при повороте на экскаваторе CASE требует систематического подхода к диагностике гидравлической и тормозной систем.
В этом случае ремонта техники проверили контур клапана блокировки поворота, измерили давление растормаживания на уровне 3 МПа и осмотрели тормозной узел поворотного двигателя. В итоге они обнаружили резиновую частицу, блокирующую сливное отверстие.
После очистки загрязненных каналов и повторной сборки компонентов выбег при повороте машины вернулся к заданным пределам.
Главный урок заключается в том, что небольшие гидравлические ограничения могут вызывать значительные проблемы с управлением, даже когда показания давления кажутся нормальными.
Для мастерских, обслуживающих технику CASE и New Holland, сочетание тщательного механического осмотра, точных гидравлических испытаний, сервисной информации производителя и соответствующих диагностических инструментов, таких как CNH EST 9.15, обеспечивает более эффективный рабочий процесс устранения неисправностей.
Команда технической поддержки OBD2TOOL — Руководства по диагностике и ремонту тяжелой техники
Отказ от ответственности: Эта статья основана на описанном случае полевого ремонта и общих принципах устранения гидравлических неисправностей. Сервисная документация для конкретной машины имеет приоритет над описанными здесь процедурами.
- JCB JS140/205/215 Экскаватор C1022-13 Разрыв цепи датчика температуры охлаждающей жидкости – Руководство по устранению неисправностей
- JCB 200 серия экскаваторов Настройка и калибровка ATS Руководство
- Allison 3000 & 4000 Gen5 – Система муфты гидротрансформатора (TCC) застряла в выключенном состоянии (DTC P0741) Руководство по ремонту
- Руководство по диагностическому инструменту CNH EST: Диагностика, программирование и настройка Case IH & New Holland
