Вот отзыв пользователя о клонировании модуля PSA BSI (N02) с помощью Autel.

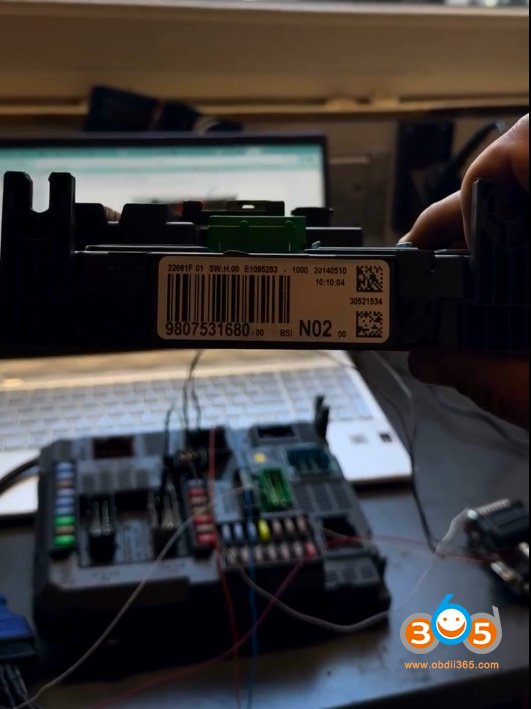

Успешно клонирован модуль BSI 9807531680 (N02) с помощью Autel IM508S.
Пользователь работал с блоком управления Valeo BSI (Body Systems Interface) от Citroën.
Задача — клонировать этот блок управления, так как есть неисправность — похоже, не работают указатели поворота.
Один из указателей поворота можно активировать с помощью диагностического инструмента Autel.

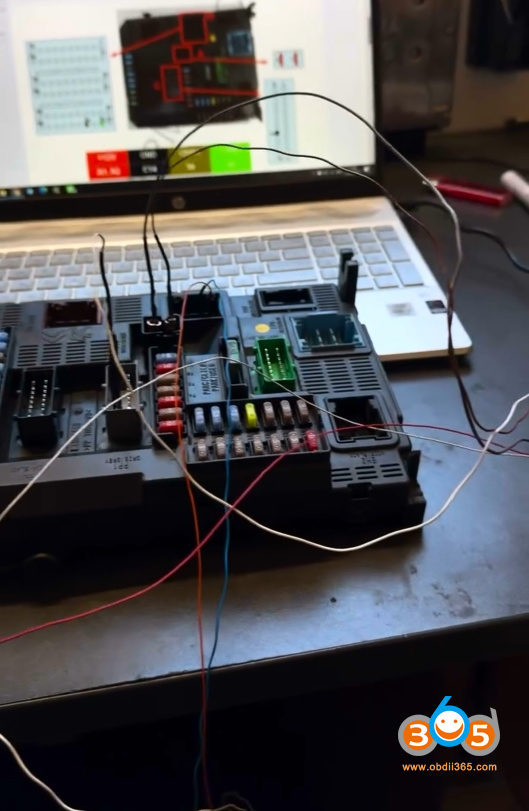

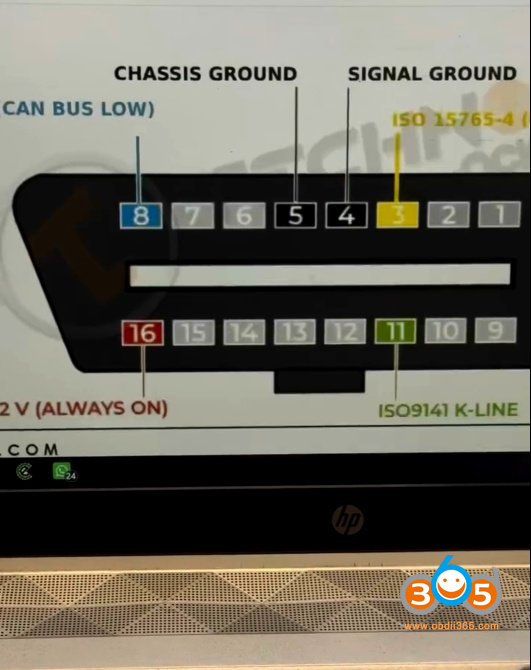

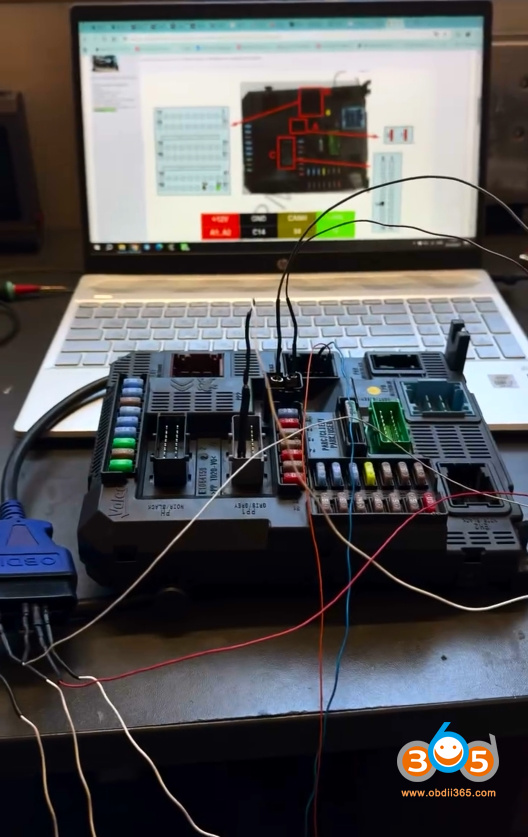

Ему пришлось немного повозиться, чтобы настроить его на стенде. Хотя проводка в целом стандартная — питание, земля, CAN High и CAN Low — оказалось, что для Citroën и Peugeot контакты CAN High и CAN Low находятся не на позициях 6 и 14, а на позициях 3 и 8.

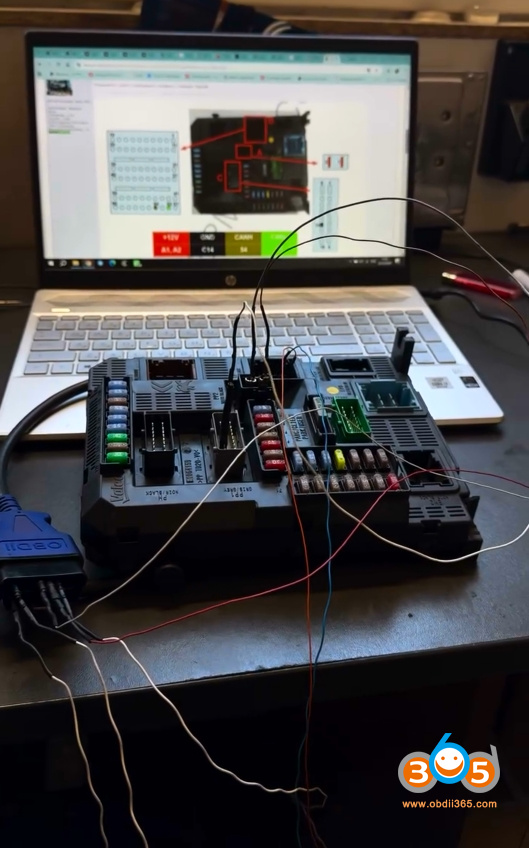

Итак, как только он подключил его таким образом, блок управления установил связь.
Следовательно, он уже считал из него EEPROM.

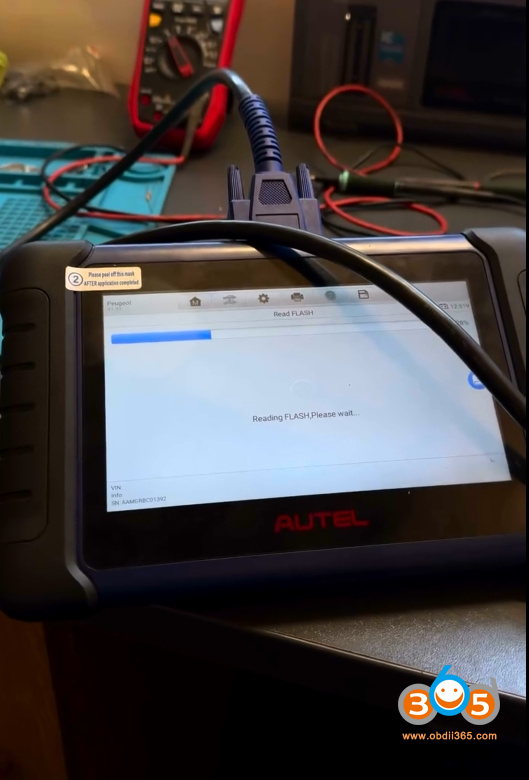

Теперь он считал Flash-память из оригинального блока управления.
Донорский блок и оригинальный блок совпадают.
N02 [версия/ревизия] также совпадает.

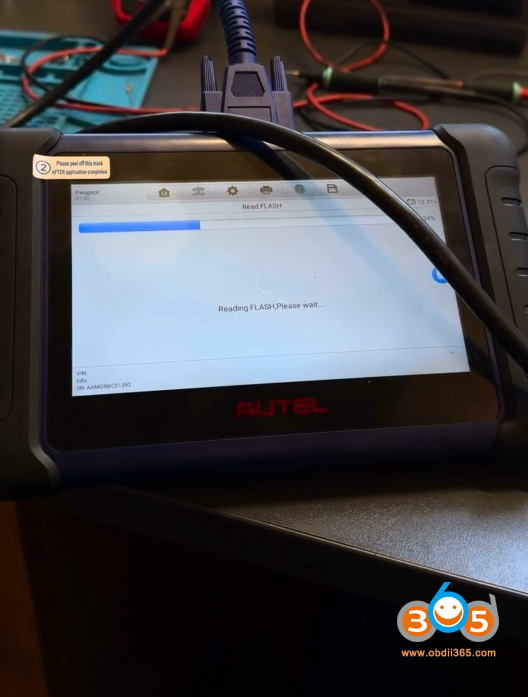

Теперь он перейдет к чтению Flash-памяти из этого старого блока управления, поскольку EEPROM уже считан.
Давайте запишем все эти данные в донорский блок управления.
Autel не предоставляет распиновку для стендовых работ.
Предполагается, что процесс выполняется при установленном в автомобиле блоке.

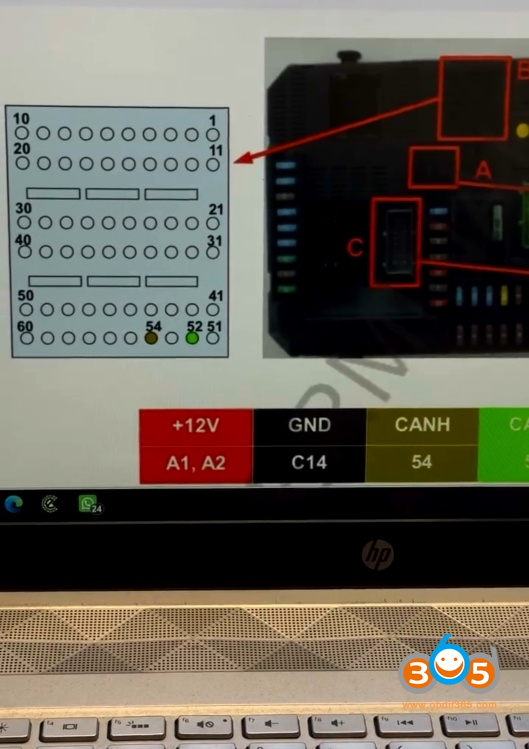

Ему пришлось разыскивать схему электропроводки; однако, как видите, всё читается корректно и работает как положено.
Отказ от ответственности: Используйте на свой страх и риск.
