Модуль управления кузовом Renault Megane 3 — официально UCH, или Unité Centrale Habitacle — является одним из самых частых источников проблем с иммобилайзером для европейских слесарей по замкам. Когда Megane 3 отказывается распознавать свой ключ или требуется замена бывшего в употреблении UCH, задача сводится к чтению и записи флеш-памяти модуля. Xhorse Multi-Prog справляется с этим чисто, но только если вы проигнорируете очевидный путь в меню и перейдёте сразу к правильному профилю MCU.
Это руководство описывает точную процедуру, которая обеспечивает успешное чтение и запись: какой процессор на самом деле используется в UCH Megane 3, ошибку в меню, которая останавливает большинство первых попыток, и как подключить и проверить модуль, прежде чем вы коснётесь хотя бы одного байта.
Что делает UCH Renault Megane 3 — и почему он выходит из строя
UCH — это центральный компьютер комфорта и кузова Renault. На Megane 3 (2008–2016) он управляет центральным замком, стеклоочистителями, освещением и электростеклоподъёмниками, но его наиболее критичная задача для слесаря по замкам — это иммобилайзер. Данные транспондера ключа и привязка иммобилайзера хранятся внутри UCH, поэтому работа при потере всех ключей или замена модуля почти всегда означает чтение и запись этого блока, а не двигательного ECU.
Модуль также является известной точкой отказа. Попадание воды через моторный щит, отказывающие реле и корродированные разъёмы могут оставить Megane 3 без прокрутки стартера, с ключом, который больше не распознаётся, или с UCH, который нужно клонировать на донорский блок. В каждом из этих сценариев ремонт начинается с чистого чтения флеш-памяти — и флеш-память находится не там, где большинство техников ожидают её найти.

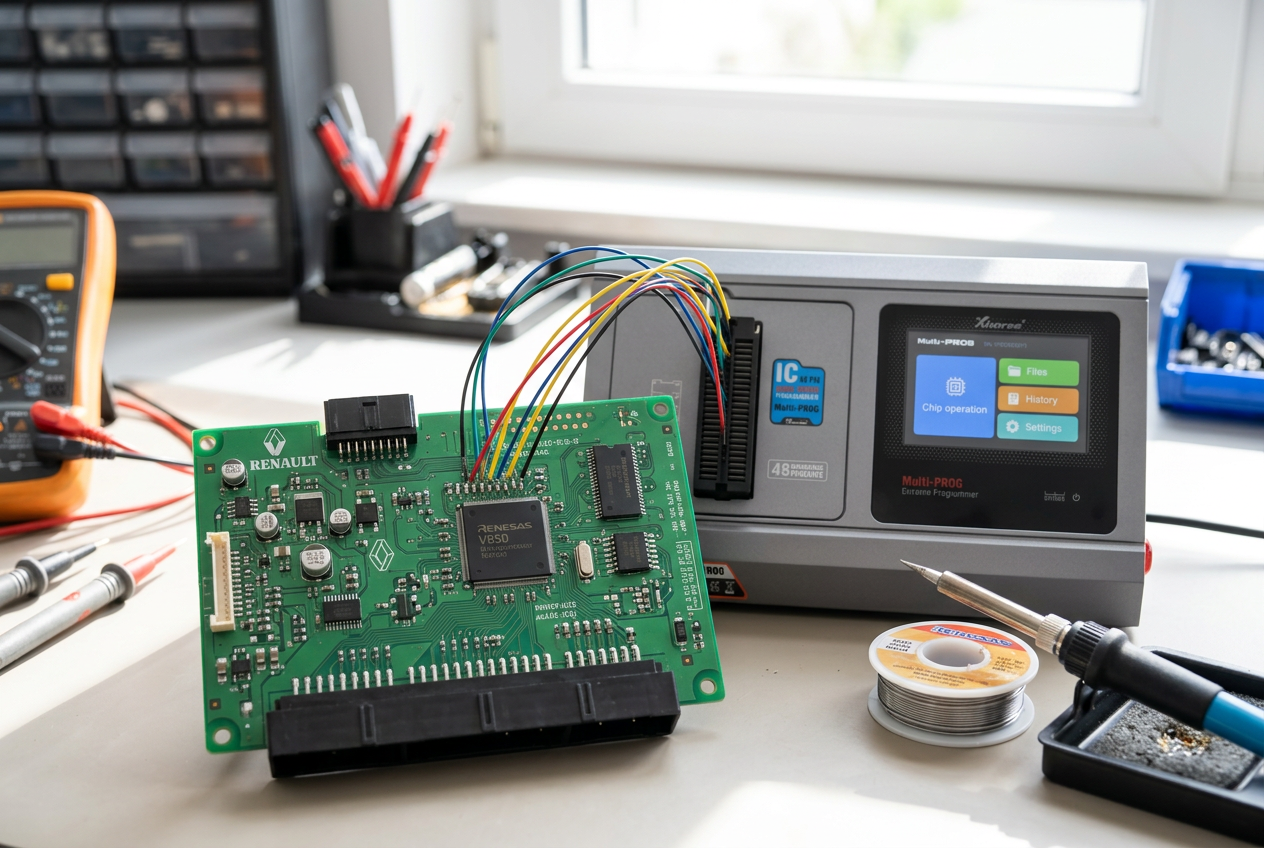

Процессор: Renesas V850 (D70F3637)
UCH Megane 3 работает на микроконтроллере Renesas V850, конкретно на D70F3637. Это важно, потому что UCH не программируется через модель-специфичную процедуру иммобилайзера так, как ключ. С ним работают как с обычным микроконтроллером: вы читаете его data flash и program flash напрямую, изменяете или клонируете содержимое и записываете обратно.
Это также источник самой распространённой ошибки в этой работе. Когда вы открываете Multi-Prog и ищете UCH Megane, заманчивый путь — 4-Immobilizer → Renault → Megane UCH. Не выбирайте его. Этот профиль не соответствует правильной структуре флеш-памяти для данного блока. Вместо этого полностью проигнорируйте меню иммобилайзера и выберите процессор по типу: MCU → Renesas V850 → D70F3637. Выбор профиля MCU — это то, что позволяет Multi-Prog правильно прочитать как Dflash, так и Pflash, и это разница между чистым чтением и неудачным.

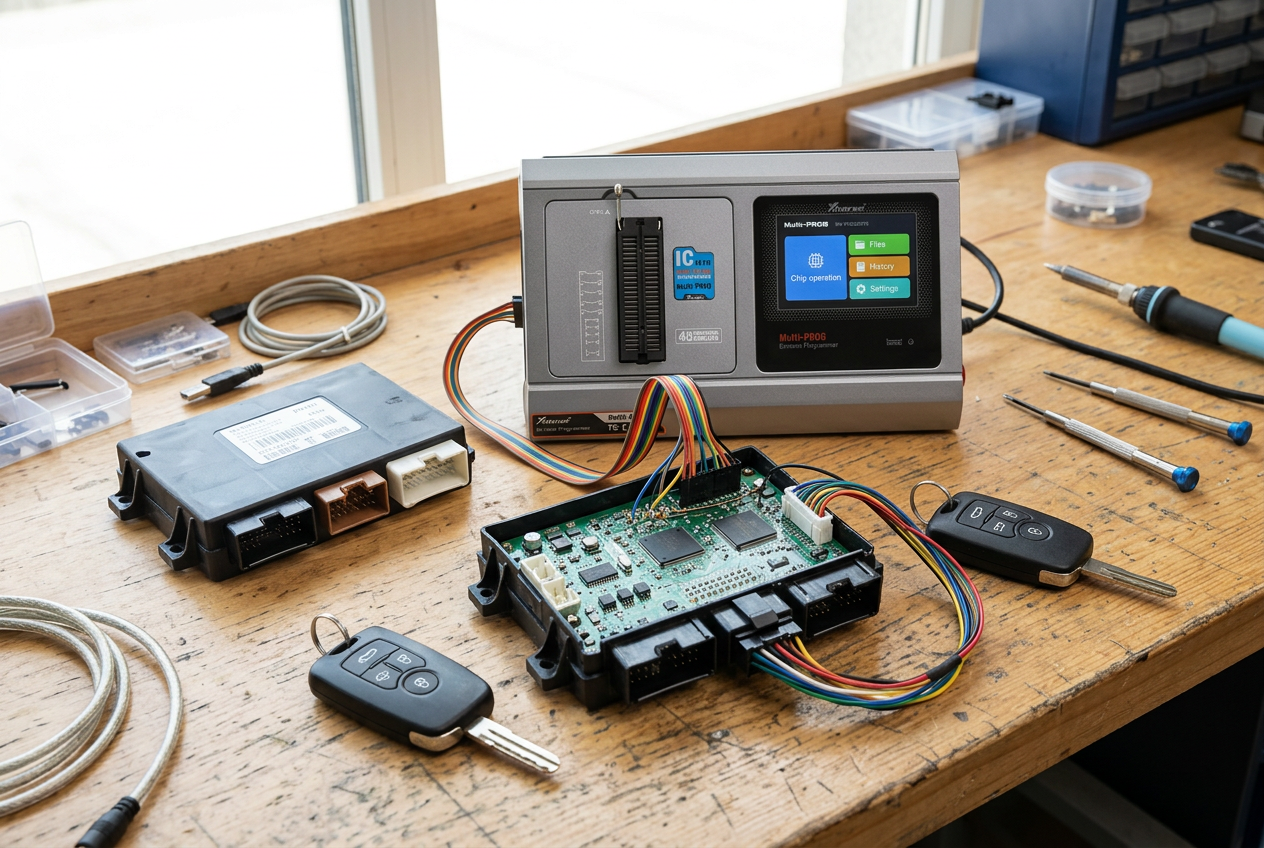

Подключение UCH к Multi-Prog
Чтение UCH — это работа на столе, а не через OBD. Снимите модуль, обратитесь к схеме подключения для правильной распиновки и подключите программирующие контакты к Multi-Prog точно так, как показано. Неправильное подключение контактов здесь либо не даст вам вообще никакого чтения, либо, что хуже, приведёт к повреждению дампа, поэтому потратьте время на проверку каждого провода перед подачей питания.
После подключения модуля включите программатор и выберите MCU → Renesas V850 → D70F3637. Затем чтение выполняется в два прохода: Dflash (флеш-память данных) и Pflash (флеш-память программы). Оба должны вернуть чистое чтение на исправном модуле — это ваша резервная копия. Сохраните оба файла перед любой попыткой модификации или записи.
Запись обратно и проверка результата
Как только у вас есть хорошее чтение, вы можете отредактировать дамп для вашего ремонта или клонировать содержимое на заменяющий UCH. Для записи подключите целевой модуль тем же способом и запишите как Dflash, так и Pflash обратно по очереди. После завершения записи всегда перечитывайте модуль и убедитесь, что контрольная сумма и содержимое соответствуют вашему предполагаемому файлу, прежде чем устанавливать его обратно в автомобиль.
В этой конкретной работе сообщённый результат был чистым проходом по всем четырём операциям — чтение Dflash, чтение Pflash, запись Dflash и запись Pflash все завершились успешно. Это признак правильно выбранного профиля и надёжного подключения на столе. Когда все четыре операции проходят с первой попытки, модуль готов к возврату в автомобиль.
Когда эта процедура спасает работу
Чтение и запись UCH Megane 3 охватывает несколько высокоценных работ, которые иначе отправляются на сторону или отклоняются:
- Замена и клонирование UCH. Когда оригинальный модуль мёртв, чтение его флеш-памяти (если она ещё читается) или клонирование донора позволяет перенести данные иммобилайзера вместо оплаты дилерского кодирования.
- Потеря всех ключей. Без работающего ключа данные иммобилайзера в UCH являются целью — их чтение это первый шаг к генерации действительного транспондера.
- Неисправности иммобилайзера. Megane 3, который крутит стартер, но не заводится, с ключом, который больше не распознаётся, часто восходит к повреждённым данным UCH, которые может исправить чистый цикл чтения-записи.
Для слесаря по замкам или автоэлектрика, уже имеющего Xhorse programmer, это тот вид работы, который превращает выполнение в тот же день в реальную прибыль. Это также полностью вписывается в более широкий рабочий процесс key programming, где надёжное чтение на столе стоит больше, чем ящик инструментов одного бренда.
Профессиональные советы и предупреждения по безопасности
Несколько привычек отличают чистую работу с UCH от превращённого в кирпич модуля:
- Сначала всегда делайте резервную копию. Сохраните оригинальные Dflash и Pflash перед любой записью. Резервная копия — ваш единственный путь назад, если запись пойдёт не так.
- Выбирайте профиль MCU, а не профиль иммобилайзера. Самая частая причина сбоя на этом блоке — выбор 4-Immobilizer → Renault → Megane UCH вместо MCU → Renesas V850 → D70F3637.
- Используйте стабильное стендовое питание. Просадка напряжения во время записи может повредить модуль. Чистый стабилизированный источник питания обязателен.
- Проверяйте перед установкой обратно. После каждой записи перечитывайте и подтверждайте, что результат совпадает, прежде чем модуль вернётся в автомобиль.
Как и при любых работах с иммобилайзером и модулями, эта процедура предназначена для легального ремонта и авторизованного программирования ключей на автомобилях, которые вы имеете право обслуживать. A body control module хранит критически важные для безопасности и противоугонные данные, поэтому относитесь к чтению и записи так же внимательно, как к двигательному ECU.
Renault Megane 3 UCH имеет репутацию сложного блока, но это не обязательно так. При правильном key and remote рабочем процессе и правильно выбранном профиле MCU в Multi-Prog чистое четырёхстороннее чтение и запись — рутинная стендовая работа, а не рискованная затея.
