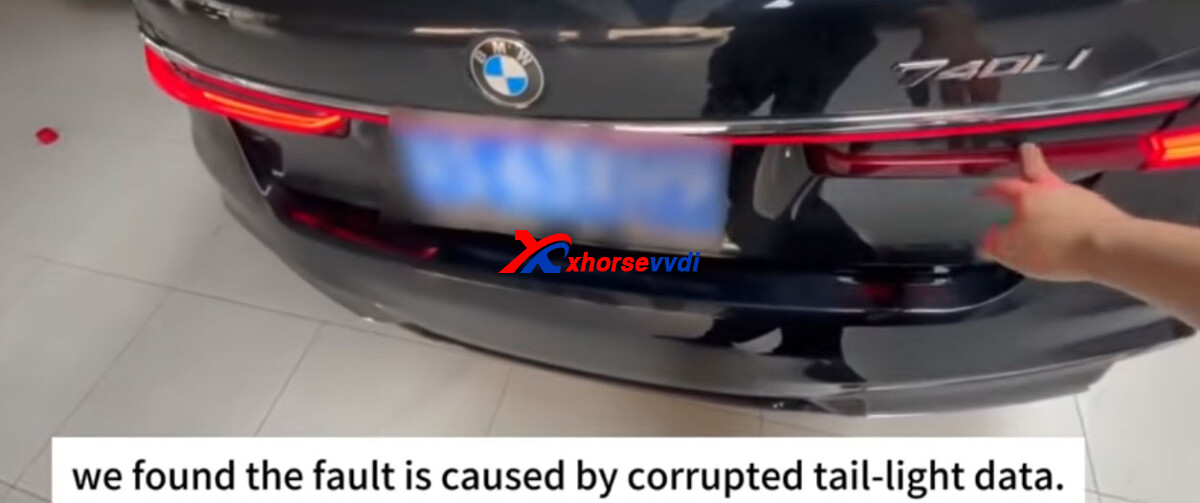

Правый задний фонарь BMW G12 был полностью черным из-за поврежденных данных заднего фонаря. Вместо замены всего фонаря я вскрыл блок и восстановил данные MCU с помощью программатора Xhorse Multi-Prog. Ремонт выполнен успешно!
Снятие заднего фонаря
- Осторожно подденьте боковую накладку рядом с задним фонарем, затем снимите нижнюю накладку задней двери. Внутри находятся два скрытых винта, остальные части крепятся на клипсах.
- Открутите шесть винтов внутри световой полосы и осторожно потяните световую полосу наружу.

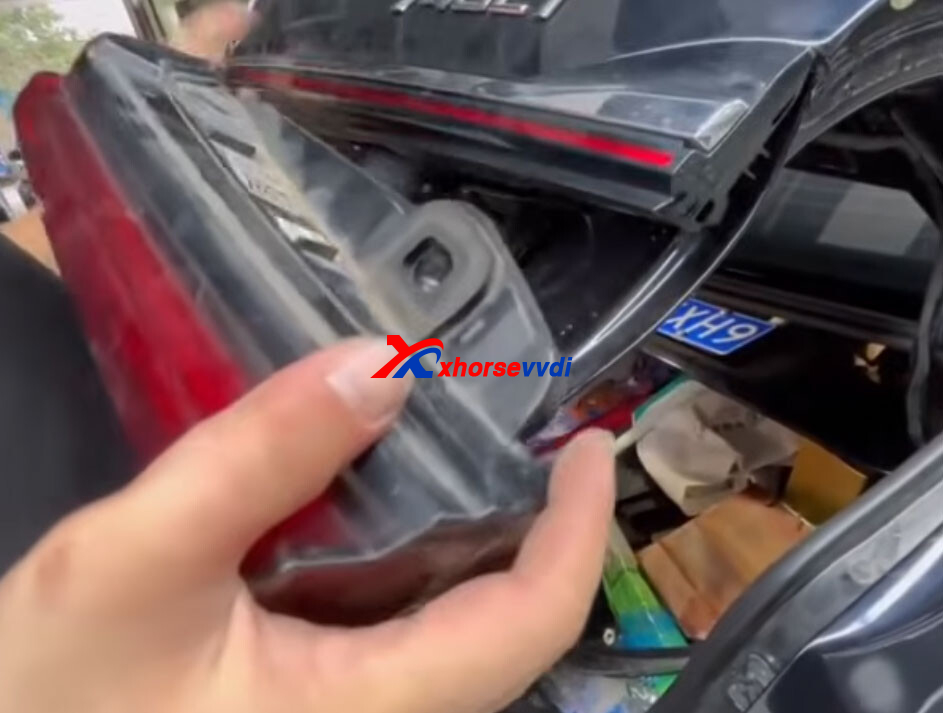

- Открутите два винта, расположенных за задним фонарем. После этого можно снять весь узел заднего фонаря.
Вскрытие корпуса и извлечение печатной платы
- Фонарь уже вскрывали ранее, поэтому корпус удалось разделить по существующей линии герметика. Для невскрытого фонаря осторожно прорежьте по заводской линии герметика.

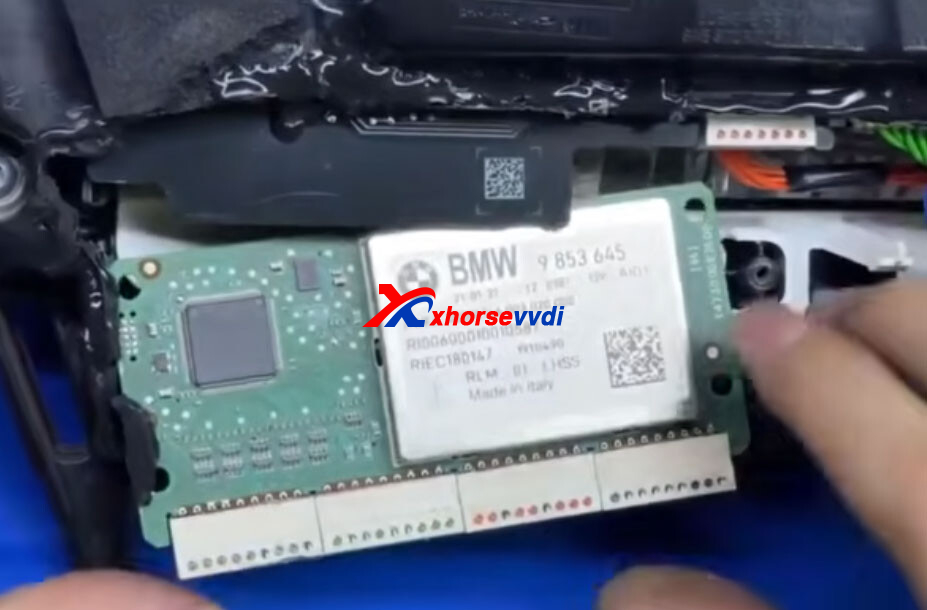

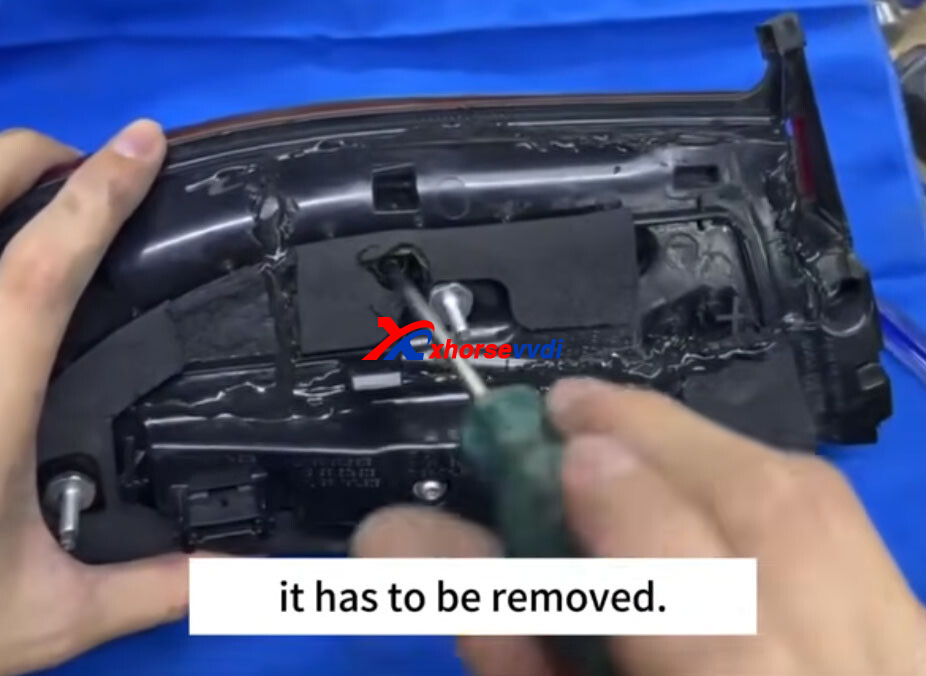

- Открутите винт корпуса, отожмите две клипсы печатной платы наружу и извлеките плату из корпуса.
- Отсоедините все разъемы от печатной платы, прежде чем переходить к следующему шагу.
Подключение к PCB и процедура прошивки MCU

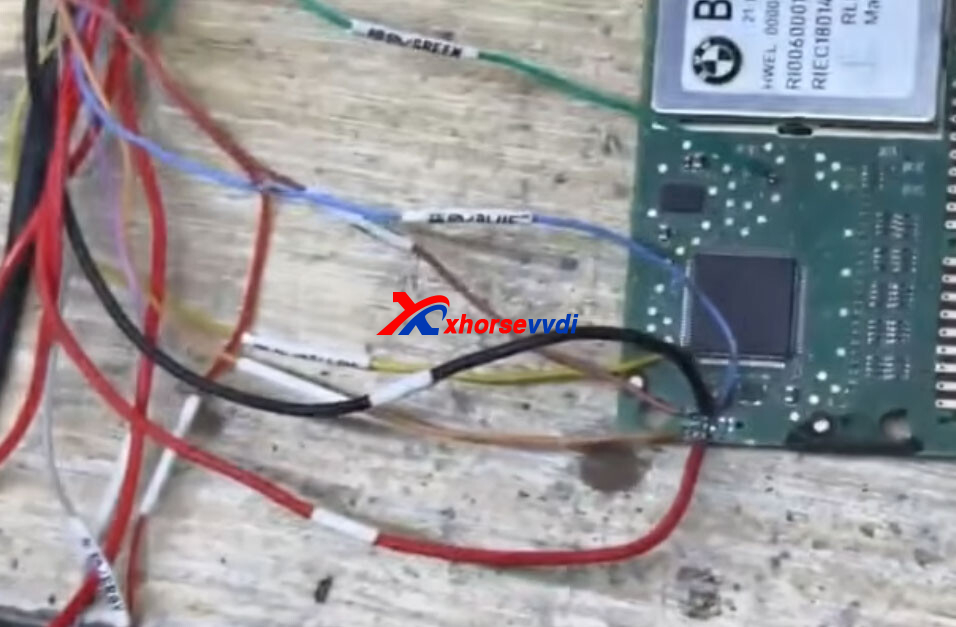

- Припаяйте зелёный и жёлтый провода к соответствующим контрольным точкам на PCB.
- Подключите пять программирующих контактов: коричневый — к первому контакту в верхнем ряду, оранжевый — к первому контакту в нижнем ряду, чёрный — к GND, красный — к VCC, синий — к третьему контакту в верхнем ряду.

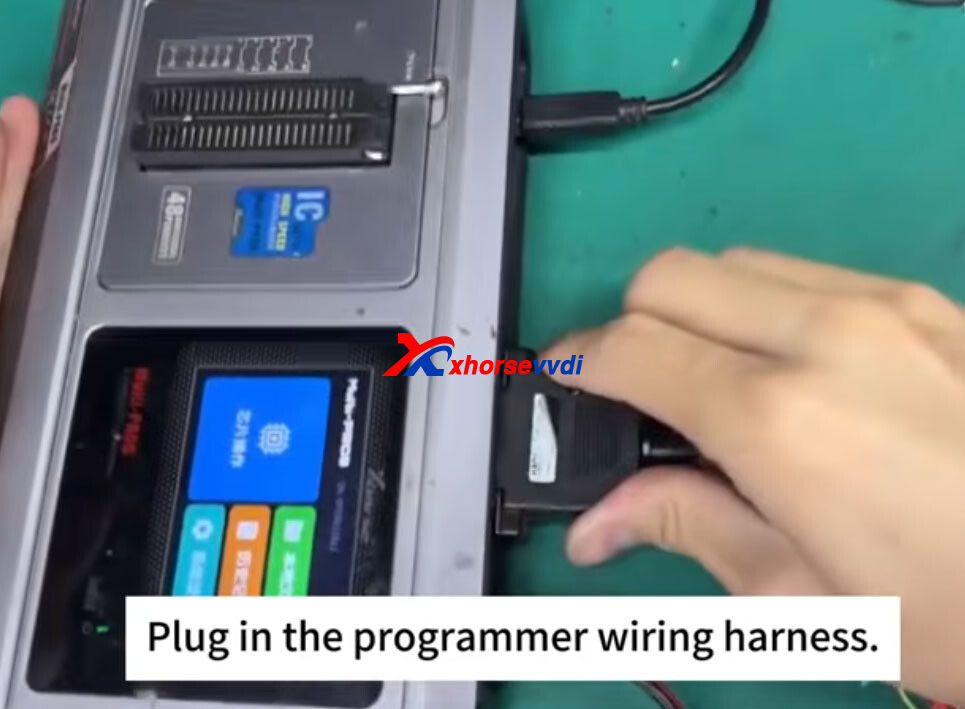

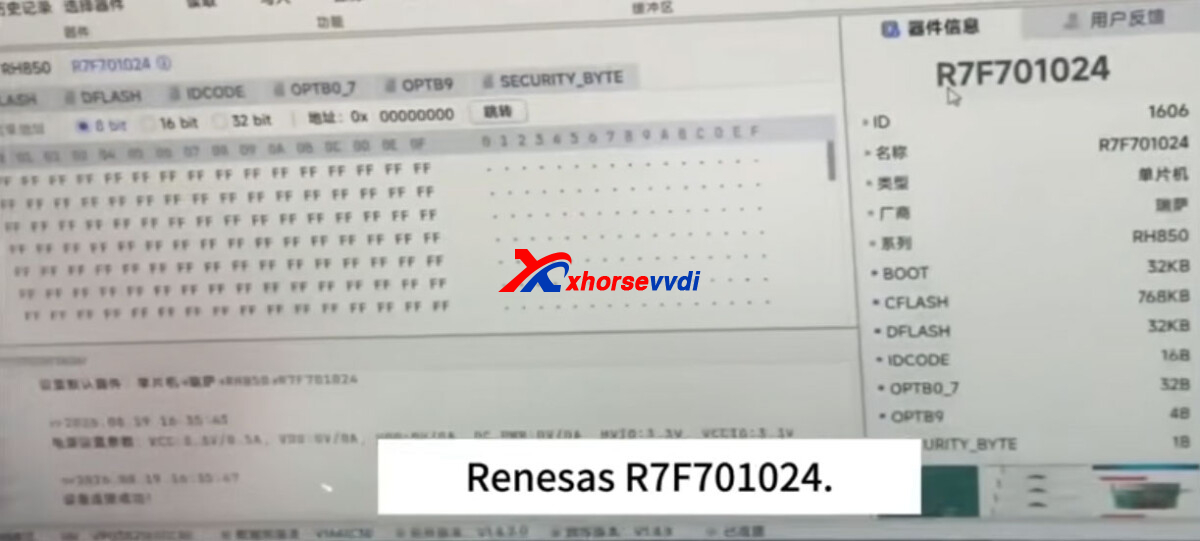

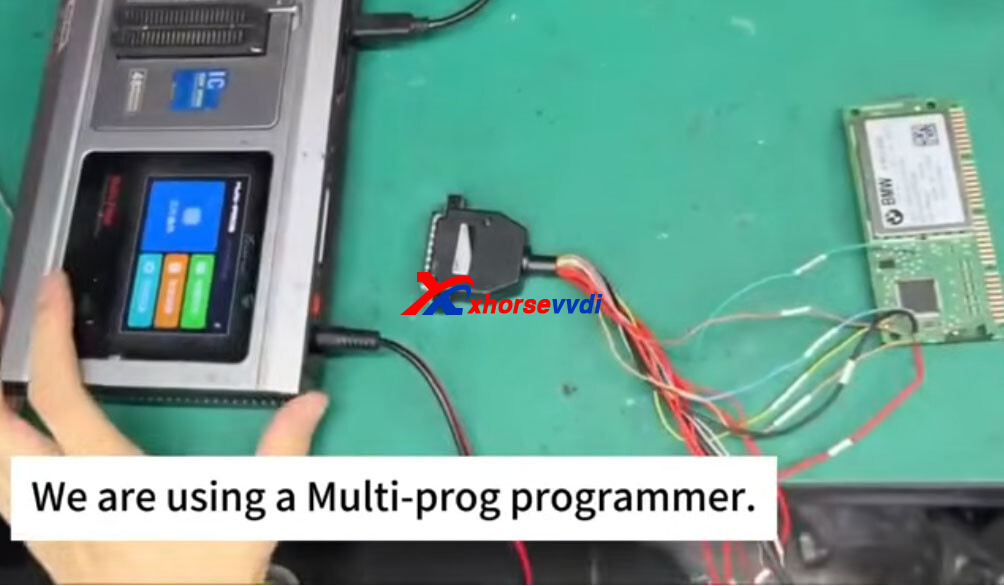

- Подключите жгут проводов к Multi Prog, запустите программу для программирования и выберите протокол R7F701024 MCU.

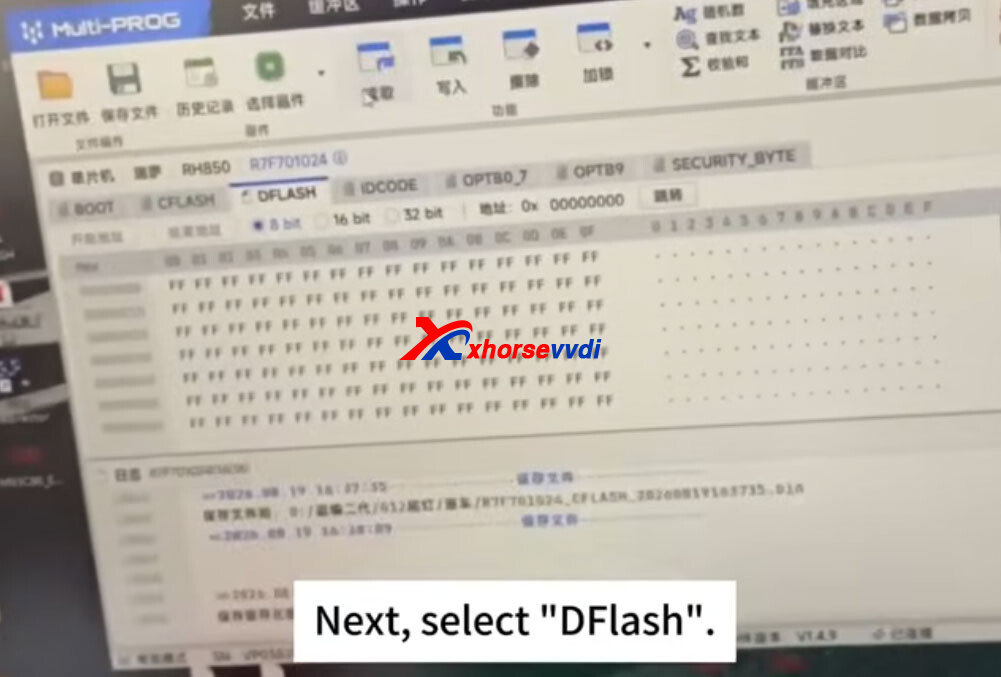

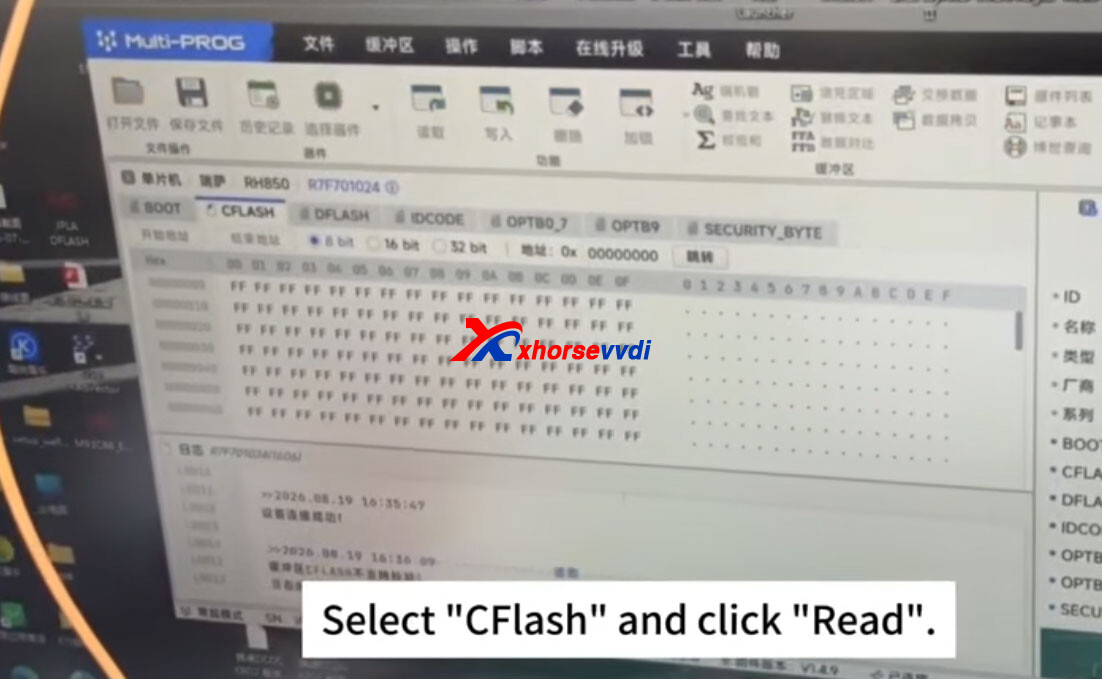

- Сначала считайте и сохраните исходные данные C-FLASH, затем считайте и сохраните данные D-FLASH. Надёжно сохраните резервные копии обоих исходных файлов.

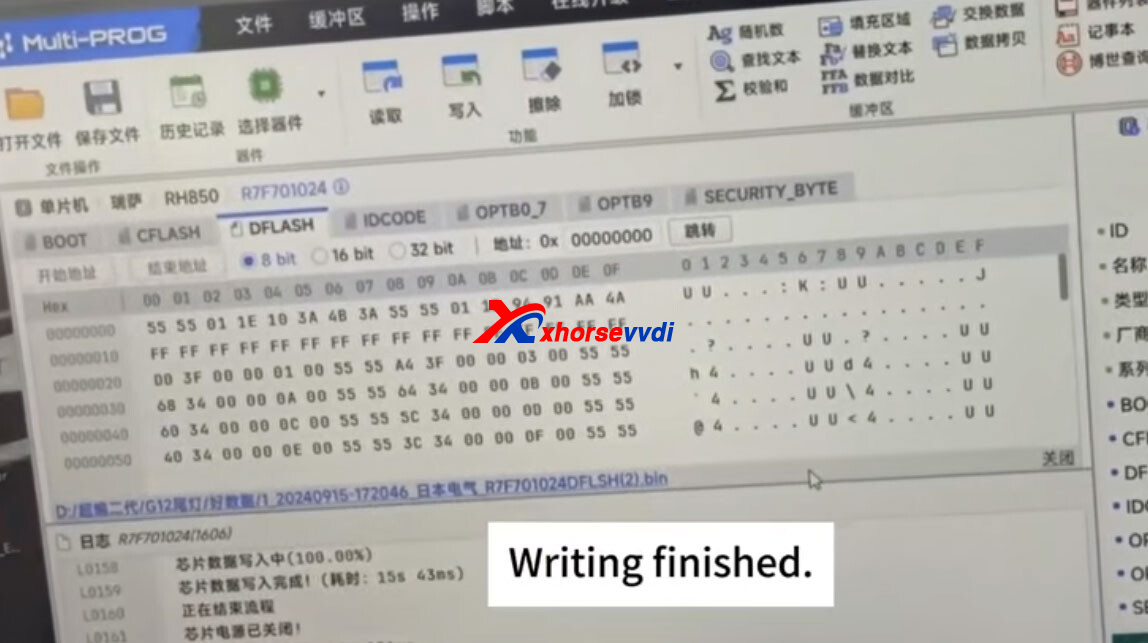

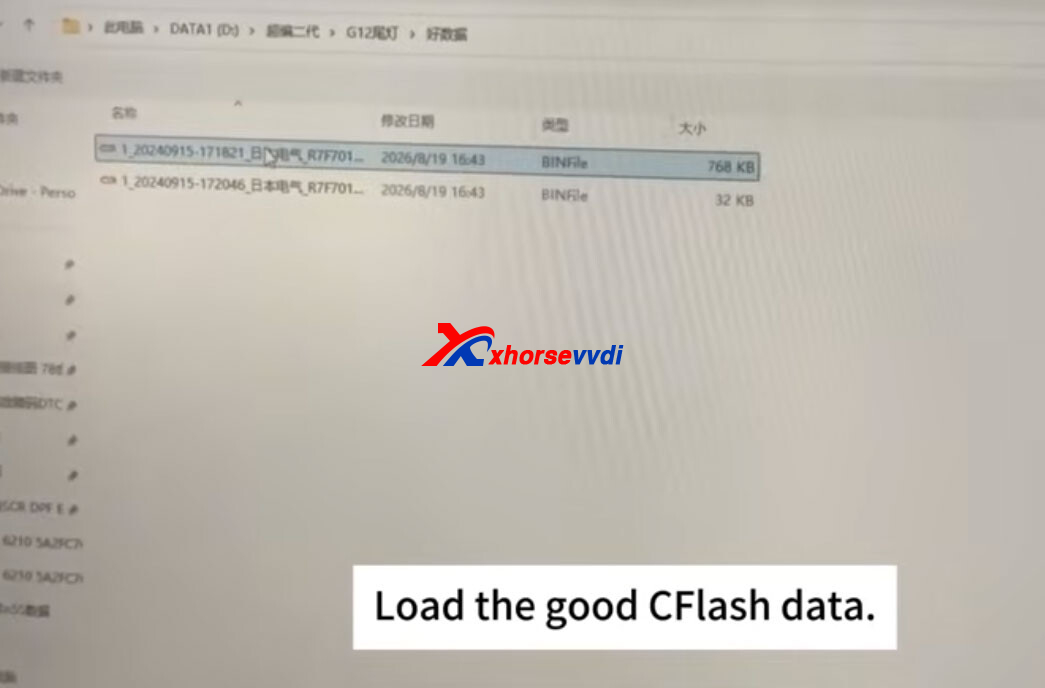

- Загрузите исправленный файл C-FLASH и запишите его в MCU. Затем повторите ту же процедуру с исправленным файлом D-FLASH.
Соберите обратно и проверьте
- После успешной записи обоих файлов отключите программатор и удалите все припаянные провода с печатной платы.

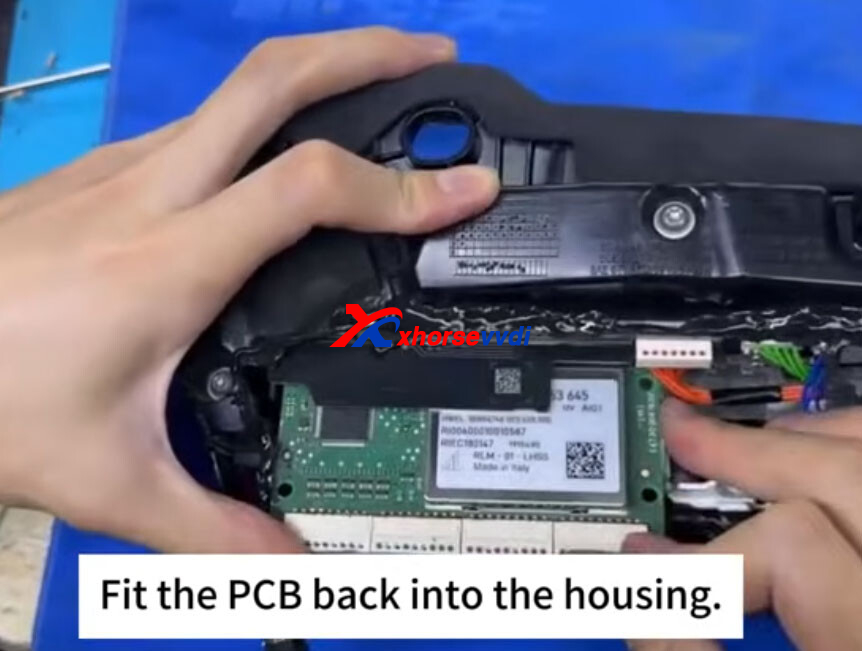

- Подсоедините разъёмы обратно, установите печатную плату в корпус, закрепите боковые защёлки, установите заднюю крышку и затяните винт.
- Установите задний фонарь обратно на автомобиль и подсоедините разъём заднего фонаря.
- Включите автомобиль и проверьте задний фонарь, чтобы убедиться, что всё работает правильно.

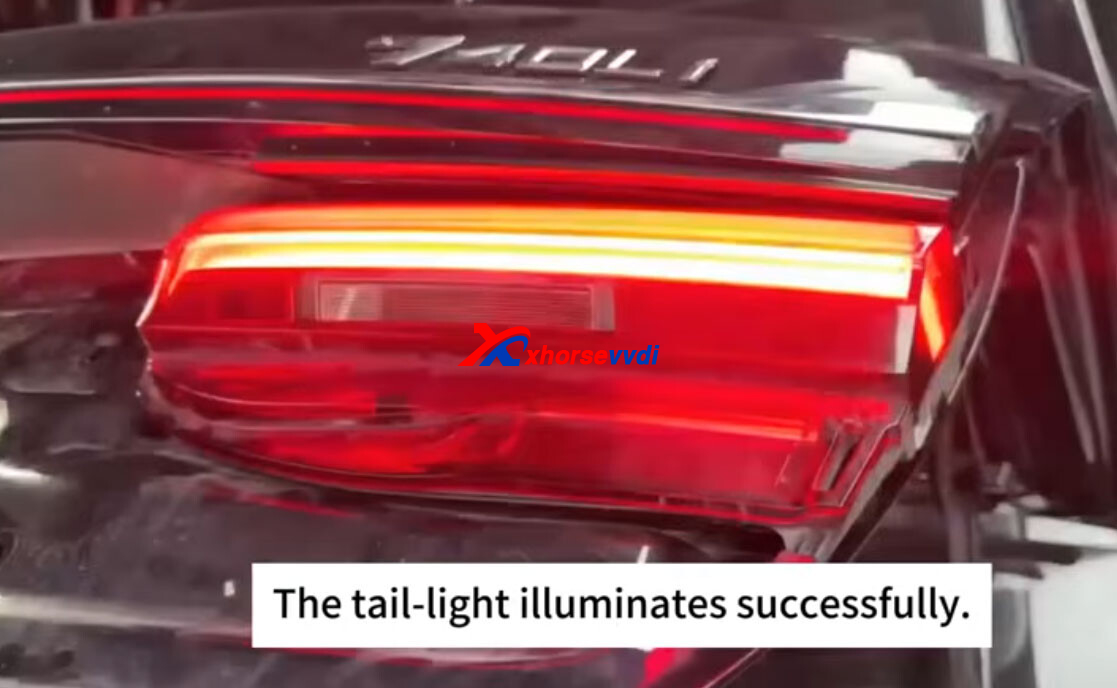

Задний фонарь снова работает. Ремонт успешно завершён!
×
![]()
