Porsche PIWIS 3 — это профессиональная диагностическая платформа, предназначенная для устранения неисправностей автомобилей Porsche, анализа систем, процедур обслуживания и поддерживаемых операций, связанных с программированием.
В сочетании с интерфейсом связи с автомобилем PT4G (VCI) PIWIS 3 обеспечивает коммуникационный мост между диагностическим компьютером и электронными системами автомобиля Porsche.
Успешная настройка PIWIS 3 + PT4G зависит от трёх ключевых факторов:
- Правильное подключение VCI
- Правильное соответствие программного обеспечения и прошивки
- Стабильная связь с автомобилем во время диагностики
В этом руководстве объясняется, как подключить PT4G VCI к PIWIS 3, выполнить первоначальную настройку, запустить диагностику и устранить распространённые проблемы с подключением.
Что такое Porsche PT4G VCI?
PT4G VCI — это коммуникационный интерфейс нового поколения, используемый в диагностической среде Porsche PIWIS 3.
Он работает как коммуникационный мост между:

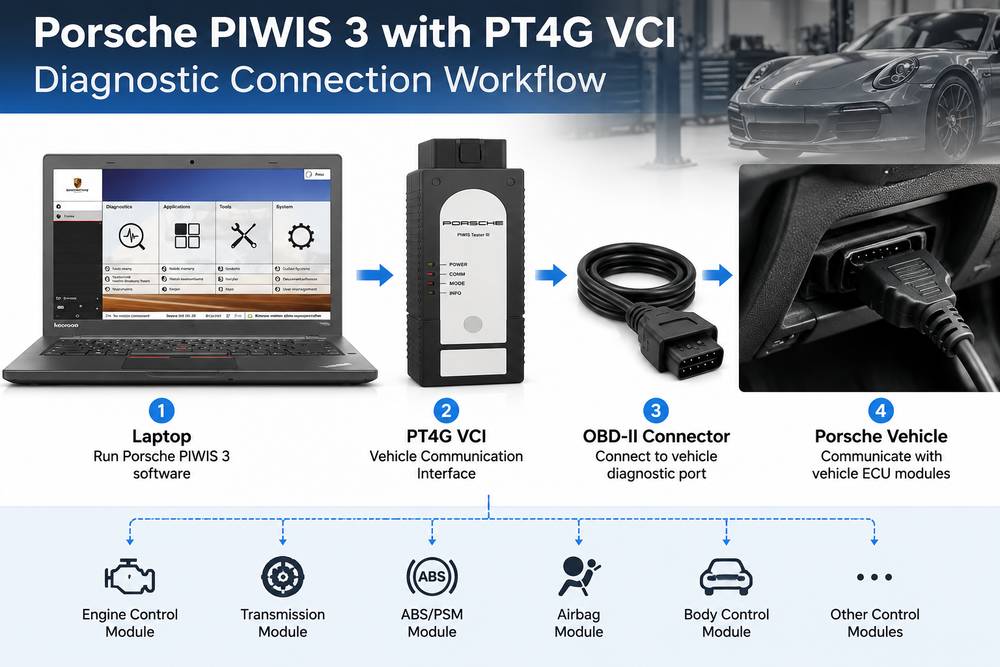

Программное обеспечение PIWIS 3 → PT4G VCI → Сеть автомобиля → Блоки управления Porsche
VCI обеспечивает связь между диагностическим ноутбуком и системами автомобиля, позволяя technicians выполнять такие функции, как:
- Идентификация автомобиля
- Сканирование блоков управления
- Считывание диагностических кодов неисправностей
- Сброс ошибок
- Анализ данных в реальном времени
- Системные тесты
- Поддерживаемые процедуры кодирования и конфигурации
Фактические доступные функции зависят от модели автомобиля, версии программного обеспечения и уровня авторизации системы.

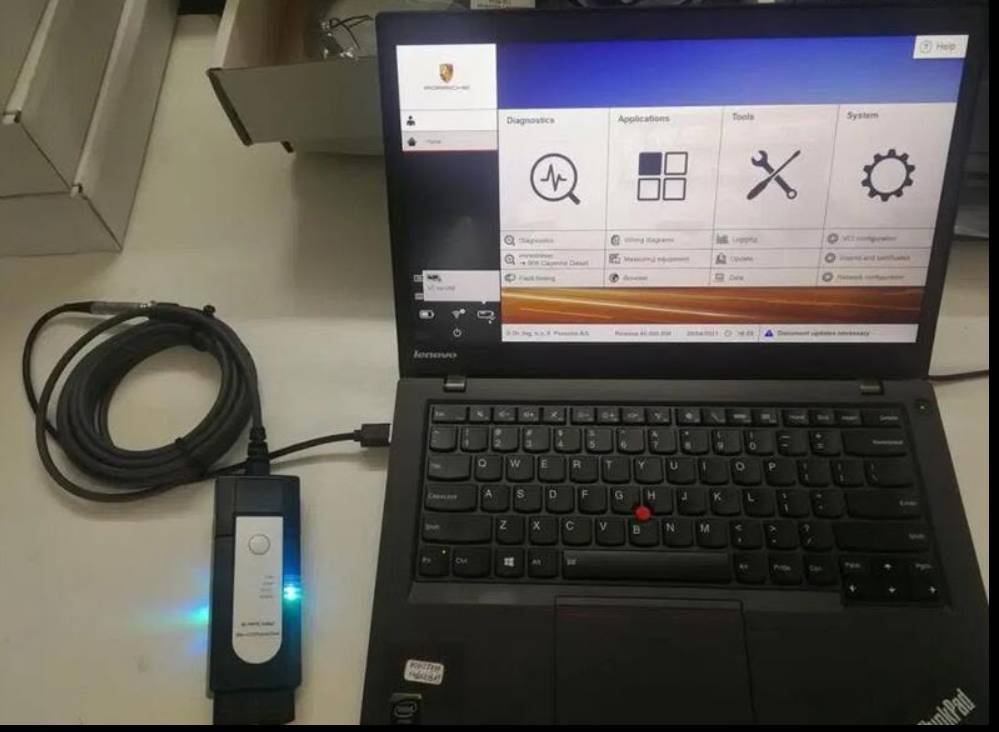

Процедура подключения Porsche PIWIS 3 PT4G VCI
Шаг 1: Подключите PT4G VCI к автомобилю
Сначала подключите PT4G VCI к автомобилю Porsche:
- Выключите зажигание автомобиля.
- Подключите кабель PT4G VCI к диагностическому разъёму OBD-II автомобиля.
- Подключите PT4G VCI к диагностическому ноутбуку через USB.
Для первой настройки рекомендуется подключение через USB, так как это исключает переменные беспроводного соединения при регистрации устройства.
Шаг 2: Запустите программное обеспечение PIWIS 3
После подключения оборудования:
- Включите зажигание автомобиля.
- Запустите программное обеспечение Porsche PIWIS 3.
- Откройте раздел управления устройствами.
- Убедитесь, что PT4G VCI обнаружен.
Программное обеспечение должно распознать VCI и отобразить его статус подключения.
Если PT4G не обнаружен, проверьте:
- Качество USB-кабеля
- Подключение USB-порта
- Установку драйвера VCI
- Совместимость программного обеспечения

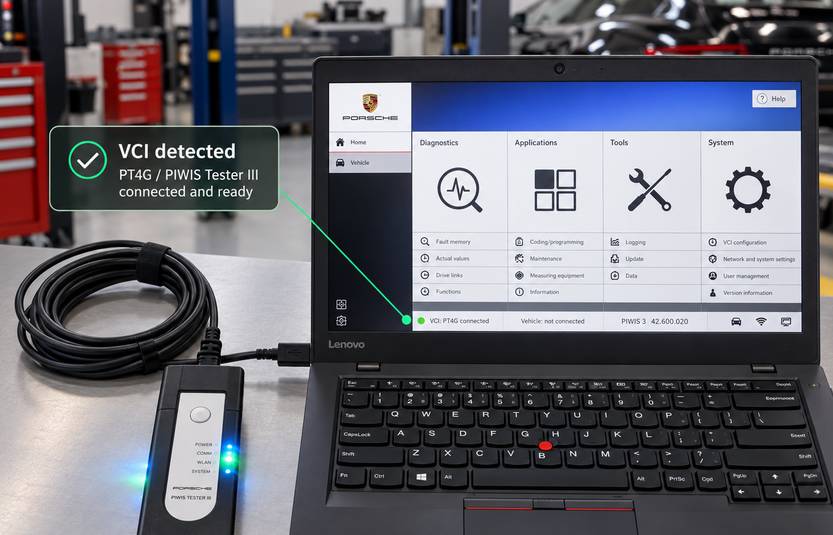

Шаг 3: Зарегистрируйте и настройте PT4G VCI
Перед выполнением диагностики автомобиля:
- Позвольте PIWIS 3 зарегистрировать PT4G VCI.
- Проверьте статус прошивки VCI.
- Выполните любую синхронизацию прошивки, которую запрашивает программное обеспечение.
Прошивка VCI и программное обеспечение PIWIS 3 должны быть совместимы. Несоответствие прошивки может вызвать предупреждения о подключении или сбои связи.
Не отключайте VCI во время обновления прошивки.
Шаг 4: Выполните идентификацию автомобиля
После завершения настройки PT4G:
- Выберите идентификацию автомобиля в PIWIS 3.
- Позвольте программному обеспечению связаться с автомобилем.
- Убедитесь, что информация об автомобиле определена правильно.
Успешная идентификация автомобиля подтверждает, что вся цепочка связи работает:
Ноутбук → PIWIS 3 → PT4G VCI → Автомобиль → Блоки управления

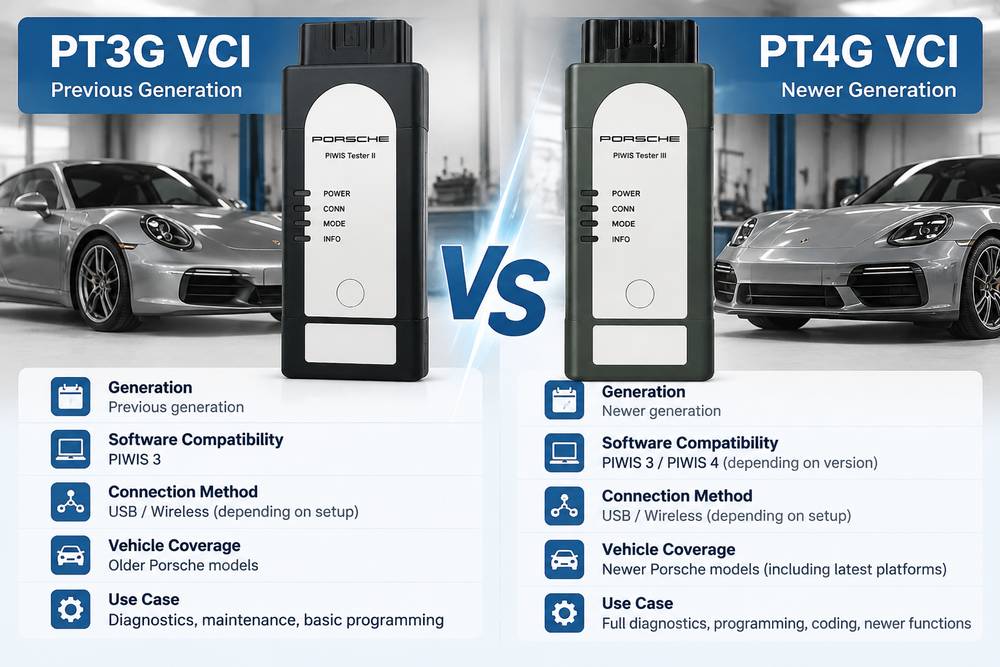

PT3G vs PT4G VCI: Основные различия
| Характеристика | PT3G VCI | PT4G VCI |
|---|---|---|
| Поколение | Предыдущий интерфейс PIWIS | Интерфейс нового поколения |
| Подключение | USB / Беспроводное | USB / Беспроводное |
| Среда PIWIS | PIWIS 3 | PIWIS 3 |
| Управление прошивкой | Управляется программно | Управляется программно |
| Метод настройки | Сначала USB | Сначала USB |
| Использование в мастерской | Диагностика Porsche | Диагностика Porsche |
Самое большое практическое различие заключается не в базовом рабочем процессе, а в обновлённом поколении аппаратного обеспечения и совместимости с новыми диагностическими средами.
Рекомендуемый контрольный список первой настройки PT4G
Перед началом профессиональной диагностической работы следуйте этому контрольному списку:
1. Используйте стабильное питание
Убедитесь, что:
- Питания ноутбука достаточно
- PT4G имеет стабильное питание
- Напряжение аккумулятора автомобиля остаётся стабильным
Прерывание питания во время процедур связи или конфигурации может создать ненужные проблемы.
2. Начните с USB-подключения
Для первоначальной настройки:
✔ Подключите PT4G через USB
✔ Подтвердите распознавание устройства
✔ Завершите регистрацию
✔ Проверьте связь
Настраивайте беспроводную работу только после того, как проводное подключение работает корректно.
3. Запишите информацию об оборудовании
Для управления мастерской запишите:
- Серийный номер PT4G
- Версию программного обеспечения PIWIS
- Версию прошивки VCI
- Конфигурацию ноутбука
Это значительно ускорит будущее устранение неполадок.
Распространённые проблемы Porsche PIWIS 3 PT4G VCI и их решения
PT4G VCI не обнаружен
Возможные причины:
- USB-кабель поддерживает только зарядку
- Неправильное подключение к USB-порту
- Отсутствуют драйверы
- Программное обеспечение не распознаёт VCI
Решения:
- Замените USB-кабель на кабель, поддерживающий передачу данных.
- Подключите напрямую к USB-порту ноутбука.
- Перезапустите программное обеспечение PIWIS 3.
- Проверьте драйверы VCI и диспетчер устройств.
PT4G работает через USB, но не по беспроводной связи
Обычно это связано с настройками беспроводной связи, а не с неисправностью оборудования.
Проверьте:
- Сетевые настройки
- Беспроводное сопряжение
- Настройки брандмауэра
- Сетевую конфигурацию VCI
Практический шаг по устранению неполадок — сначала вернуться в режим USB. Если связь через USB работает, значит, аппаратное обеспечение VCI обычно функционирует правильно.
PIWIS 3 показывает предупреждение о прошивке
Предупреждения о прошивке обычно указывают на то, что прошивку VCI и версию программного обеспечения PIWIS необходимо синхронизировать.
Рекомендуемые шаги:
- Подключите PT4G через USB.
- Обеспечьте стабильное питание.
- Позвольте программному обеспечению PIWIS завершить обновление.
- Перезапустите диагностический сеанс.
Избегайте прерывания обновлений прошивки.

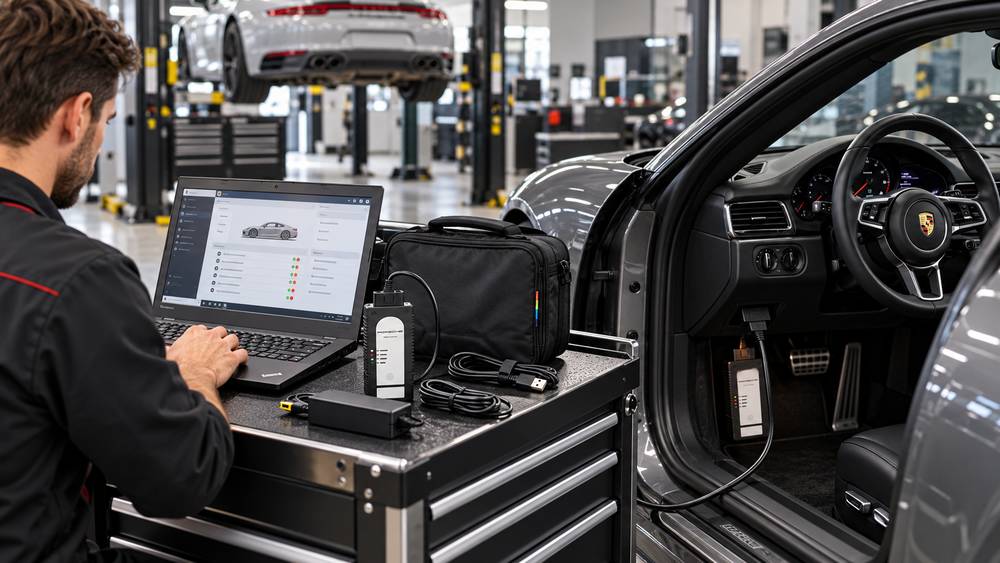

Использование PIWIS 3 для диагностики Porsche
После успешного подключения PT4G технические специалисты могут использовать PIWIS 3 для таких функций, как:
Сканирование систем автомобиля
Выполните полное сканирование доступных блоков управления.
Типичный порядок действий:
Идентификация автомобиля
↓
Сканирование блока управления
↓
Чтение памяти неисправностей
↓
Анализ данных
↓
Выполнение необходимых тестов
Диагностика кодов неисправностей
PIWIS 3 может помочь техническим специалистам:
- Считывать диагностические коды неисправностей
- Просматривать информацию о неисправностях
- Проверять данные связанных систем
- Стирать неисправности после ремонта
Всегда проверяйте результат ремонта после стирания памяти неисправностей.
Подготовка кодирования и конфигурации
Некоторые процедуры Porsche могут требовать функций, связанных с конфигурацией или программированием.
Перед выполнением расширенных операций:
- Подтвердите идентификацию автомобиля
- Поддерживайте стабильное напряжение
- Не отключайте связь
- Внимательно следуйте инструкциям программного обеспечения
Прерывание связи во время некоторых процедур может оставить операции незавершёнными.
Лучшие практики для ежедневного использования PT4G в мастерской
Чтобы поддерживать надёжность диагностической конфигурации Porsche:
Синхронизация прошивки и программного обеспечения
Обновляйте, когда PIWIS 3 запрашивает синхронизацию.
Используйте USB в качестве базовой линии для устранения неполадок
Беспроводное соединение удобно, но USB обеспечивает простейшую тестовую среду.
Поддерживайте стабильное напряжение автомобиля
Используйте соответствующее оборудование для поддержки аккумулятора при длительных диагностических процедурах.
Защитите VCI
Храните PT4G с:
- Оригинальными кабелями
- Защитным чехлом
- Чистыми разъёмами
Надёжное обращение с оборудованием предотвращает множество ненужных сбоев.

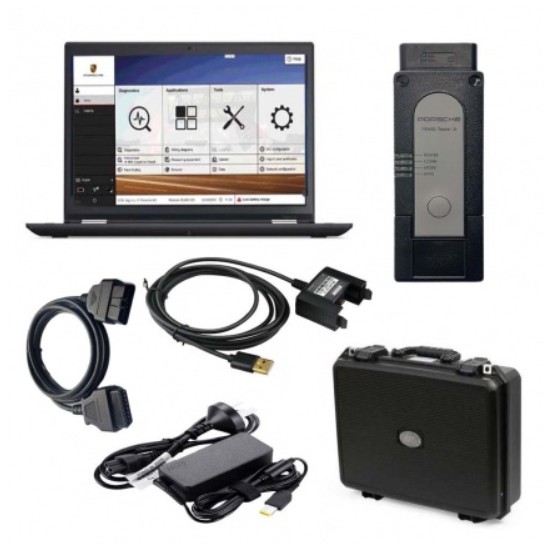

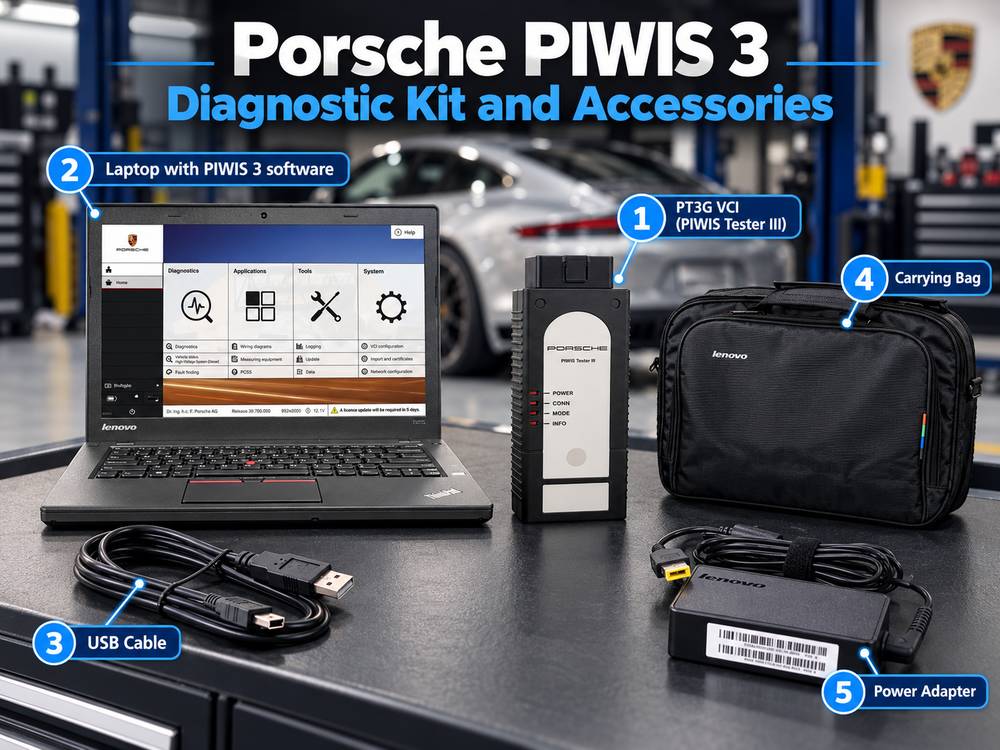

Рекомендуемая конфигурация Porsche PIWIS 3 PT4G VCI
Для мастерских, ищущих комплексное решение для диагностики Porsche, совместимый комплект PIWIS 3 обычно включает:
- Диагностическое программное обеспечение Porsche PIWIS 3
- Интерфейс PT4G или совместимый VCI
- Диагностический ноутбук
- Соответствующие кабели для подключения к автомобилю
Рекомендуемое решение для диагностики Porsche:
👉 Porsche PIWIS 3 PT3G VCI диагностический инструмент с ноутбуком Lenovo Yoga S1
https://www.obd2tool.com/goods-10479-High-Quality-Porsche-Piwis3-PT3G-VCI-with-Lenovo-Yoga-S1.html
Часто задаваемые вопросы
Как подключить Porsche PIWIS 3 с PT4G VCI?
Подключите PT4G VCI к порту OBD-II автомобиля, соедините его с ноутбуком через USB, откройте программное обеспечение PIWIS 3, зарегистрируйте VCI, при необходимости выполните синхронизацию прошивки и идентифицируйте автомобиль.
Следует ли сначала подключить PT4G по беспроводной сети?
Рекомендуется использовать USB для первоначальной настройки. Настройку беспроводного соединения следует выполнять только после того, как PIWIS 3 успешно обнаружит и зарегистрирует PT4G VCI.
В чём разница между PT3G и PT4G VCI?
PT4G — это интерфейс связи нового поколения. Оба используются в среде PIWIS 3, но PT4G разработан для новых диагностических рабочих процессов.
Почему PIWIS 3 не обнаруживает мой PT4G VCI?
Распространённые причины включают:
- Плохое USB-соединение
- Неправильный кабель
- Отсутствующие драйверы
- Несоответствие прошивки
- Проблемы с регистрацией VCI
Начните устранение неполадок с физического подключения, прежде чем менять настройки программного обеспечения.
Может ли PT4G VCI выполнять программирование Porsche?
PIWIS 3 поддерживает различные сервисные и конфигурационные функции в зависимости от модели автомобиля, версии программного обеспечения и доступной авторизации. Всегда проверяйте совместимость перед выполнением расширенных процедур.
Заключение
Использование Porsche PIWIS 3 с PT4G VCI в основном включает установление надежной цепочки связи между диагностическим программным обеспечением и автомобилем.
Рекомендуемый рабочий процесс прост:
Подключение через USB → Регистрация VCI → Сопоставление прошивки → Идентификация автомобиля → Диагностика
Следуя правильному процессу настройки и поддерживая стабильную связь, техники могут уменьшить проблемы с подключением и повысить эффективность диагностики Porsche.
Для мастерских, работающих с автомобилями Porsche, правильно настроенная система PIWIS 3 PT4G VCI обеспечивает профессиональное решение для анализа автомобилей и сервисных операций.
