Датчик угла поворота рулевого колеса Audi G85 — один из самых незаметно важных модулей автомобиля. Когда он выходит из строя, на приборной панели загораются предупреждения ESP и рулевого управления, снижается усилие на рулевом управлении, и система курсовой устойчивости перестаёт доверять тому, что делают руки водителя. Xhorse опубликовала полную процедуру ремонта блока G85 на базе чипа D70F4000 — детали, устанавливаемой в распространённый модуль с номером 4M0907129HA — с использованием программатора Xhorse Multi-Prog или VVDI Prog для чтения, восстановления и перезаписи калибровочных данных датчика вместо замены всего модуля.
Для независимых мастерских это важно. Замена датчика G85 плюс последующая калибровка и кодирование могут оказаться дорогостоящей и трудоёмкой работой. Если неисправность кроется в данных чипа, а не в механической части, перепрошивка может восстановить датчик за стоимость стендового времени. Вот полная процедура, готовая к применению в мастерской.
Что делает датчик угла поворота рулевого колеса Audi G85 — и почему он выходит из строя
Датчик G85 измеряет угол поворота рулевого колеса и передаёт эти данные в системы курсовой устойчивости ESC и электрического усилителя рулевого управления. Без точной, откалиброванной нулевой точки автомобиль не может правильно оценить, насколько водитель поворачивает руль по сравнению с фактическим рысканием автомобиля. Этот единственный канал данных лежит в основе системы контроля тяги, помощи при трогании на подъёме и длинного списка функций ADAS и шасси.
Чип D70F4000 внутри блока 4M0907129HA хранит калибровочные и адаптационные данные датчика. Когда эти данные повреждаются — из-за разряженной батареи, неудачной прошивки или прерванного сеанса кодирования — датчик может потерять свою точку отсчёта. Симптомы включают предупреждение рулевого управления или ESP, снижение усилия на рулевом управлении или ошибки связи между G85 и другими блоками управления. Во многих таких случаях механический датчик физически исправен, и проблема целиком заключается в сохранённых значениях чипа.
Что вам понадобится
Прежде чем снимать рулевое колесо, соберите всё из этого списка. Работа на уровне чипа и снятие подушки безопасности не прощают импровизации.
- Программатор Xhorse Multi-Prog или VVDI Prog для чтения и записи чипа D70F4000
- Совместимый диагностический инструмент для этапа калибровки после ремонта (VCDS, ODIS или эквивалентный полносистемный диагностический сканер)
- Паяльное оборудование на случай, если чип придётся обрабатывать в схеме или на стенде
- Стабильный источник питания 12 В для предотвращения просадки напряжения во время программирования
- Базовые инструменты для снятия обшивки и специфичная для автомобиля процедура снятия рулевого колеса и подушки безопасности
Пошагово: перепрошивка D70F4000 с помощью Xhorse Multi-Prog
Шаг 1: Подготовьте автомобиль
Припаркуйтесь на ровной поверхности, установите рулевое колесо прямо и передние колёса — в направлении прямо. Отсоедините отрицательную клемму аккумулятора и дайте электрическим системам автомобиля полностью обесточиться, прежде чем прикасаться к любому модулю. Это предотвращает попадание паразитного напряжения, которое может повредить микросхему, которую вы собираетесь считать.
Шаг 2: Получите доступ к модулю G85

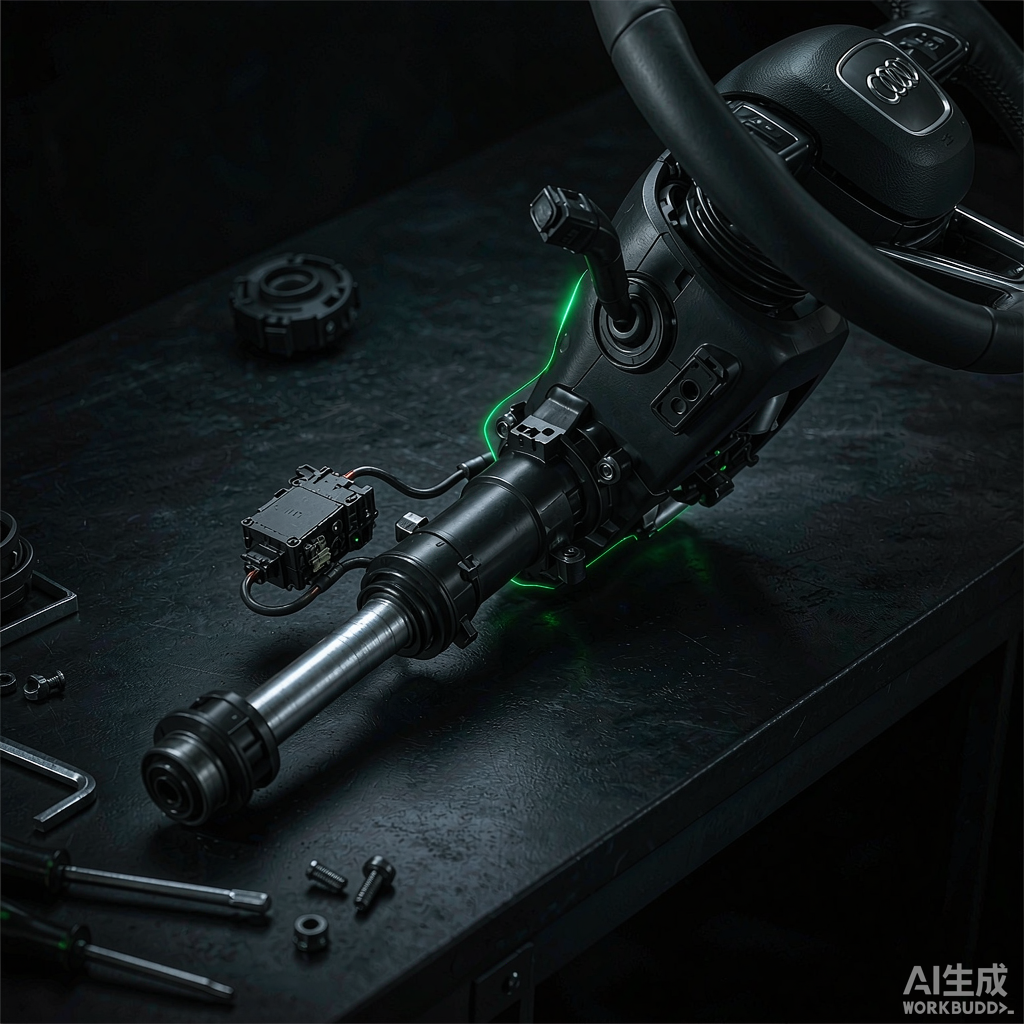

Датчик G85 расположен за рулевым колесом, обычно он интегрирован в модуль управления рулевой колонки или в узел часовой пружины. Снимите подушку безопасности и рулевое колесо, точно следуя процедуре производителя, и обращайтесь с каждым компонентом подушки безопасности с должной осторожностью — аккуратно работайте с разъёмами и пиротехническими деталями.
Шаг 3: Считайте и сохраните резервную копию D70F4000

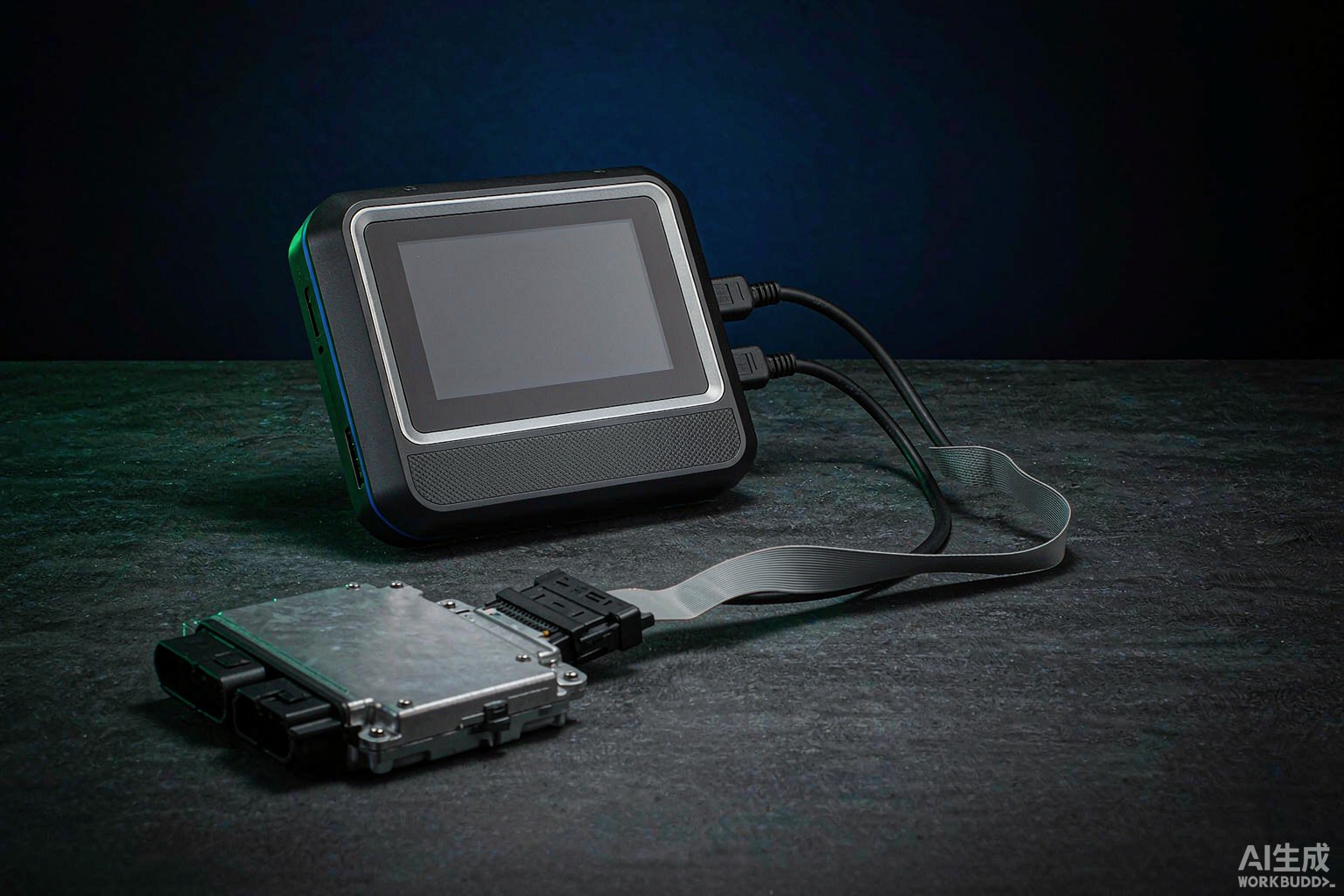

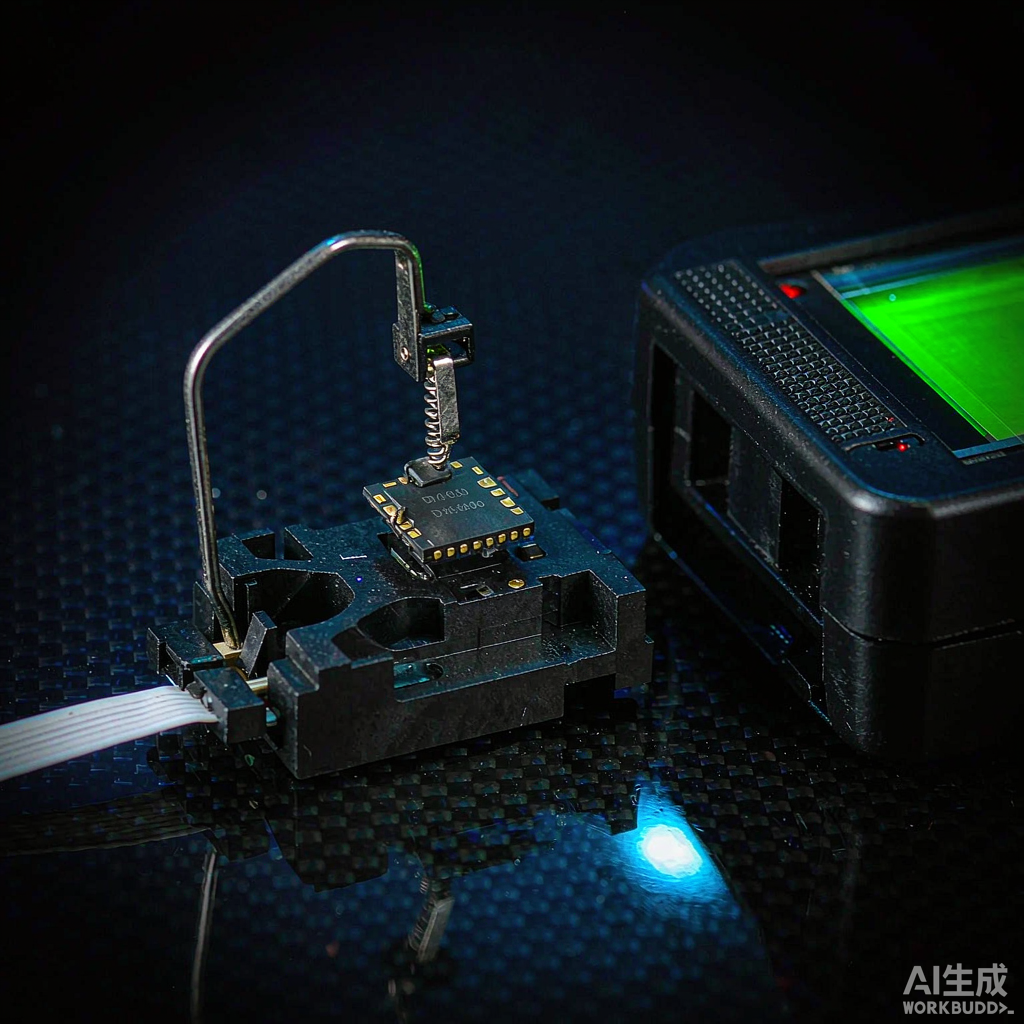

Определите модуль датчика, отсоедините его электрические разъёмы и выверните крепёжные винты, чтобы извлечь его. Подключите Xhorse Multi-Prog и считайте исходные данные с микросхемы D70F4000. Сохраните резервную копию, прежде чем изменить хотя бы один байт. Эта резервная копия — ваша страховка: если что-то пойдёт не так во время записи, только она вернёт вас к известному состоянию.
Шаг 4: Запишите скорректированные данные
Восстанавливаете ли вы исходную калибровку в том же модуле или записываете сохранённые данные в заменяющий датчик, именно на этапе записи точность важнее всего. Перед записью убедитесь, что микросхема соответствует исходной спецификации; несовместимая микросхема может вызвать проблемы со связью или запуском. Убедитесь, что данные записаны и сохранены правильно, прежде чем что-либо устанавливать обратно.
Шаг 5: Установите обратно
Установите модуль в обратном порядке. Убедитесь, что каждый разъём полностью вставлен, затем правильно установите рулевое колесо и подушку безопасности. Плохо закреплённый разъём здесь проявится позже как новая порция ошибок связи G85.
Шаг 6: Откалибруйте датчик
Отремонтированный датчик всё ещё нуждается в правильной калибровке нулевой точки. Используйте диагностический прибор и следуйте процедуре, специфичной для автомобиля — в большинстве случаев рулевое колесо должно быть установлено прямо, а автомобиль должен проехать прямо небольшое расстояние, пока прибор проверяет показания датчика. Пропуск этого шага оставит вас с системой ESP, которая считает, что колесо направлено не туда, куда оно направлено на самом деле.
Распространённые ошибки, которых следует избегать
- Пропуск резервного копирования. Если запись не удастся, модуль без резервной копии может быть необратимо испорчен и его будет сложно восстановить.
- Работа без стабильного питания. Просадка напряжения во время записи — надёжный способ повредить данные модуля.
- Использование неправильного чипа. Несовместимый или низкокачественный D70F4000 может не распознаваться и вызвать ошибки связи или запуска.
- Забыли о калибровке. Правильная перепрошивка без калибровки нулевой точки всё равно приведёт к тому, что автомобиль будет неравномерно рулиться и тормозить.
Когда ремонтировать, а когда заменять модуль G85
Перепрошивка — правильное решение, когда неисправность заключается в сохранённых в чипе данных калибровки или адаптации — повреждение из-за потери питания, неудачной прошивки или прерванного сеанса кодирования. Если механические внутренние компоненты датчика или аппаратное обеспечение модуля повреждены, никакое программирование не поможет, и правильным путём будет замена. Резервная копия, которую вы делаете на этапе чтения, также упрощает замену: сохранённые данные можно записать в новый блок, чтобы сократить время кодирования.
Для мастерских, которые уже используют программатор Xhorse и полноценную установку для программирования ECU, перепрошивка G85 превращает работу с запчастями и трудозатратами в основном в стендовое время — с тем же конечным результатом и более довольным клиентом.
