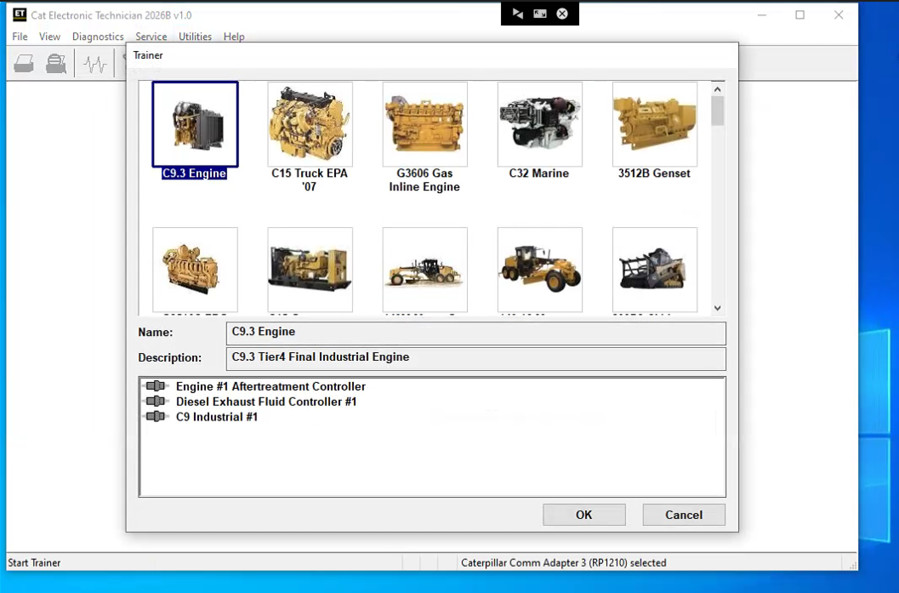

CAT ET 2026B Программное обеспечение Caterpillar Electronic Technician: Полное руководство по CAT Communication Adapter 3, функциям, настройке и совместимости

Caterpillar Electronic Technician (CAT ET) — это профессиональное диагностическое программное обеспечение, предназначенное для связи с электронно-управляемыми двигателями, генераторами и тяжёлой техникой Caterpillar. При подключении к совместимому коммуникационному адаптеру Cat ET помогает техническим специалистам считывать коды неисправностей, отслеживать параметры двигателя в реальном времени, выполнять диагностические тесты, просматривать конфигурации ECM и выполнять поддерживаемые сервисные калибровки.

CAT ET 2026B, входящий в серию программного обеспечения 2026B, является обновлённым вариантом для технических специалистов, обслуживающих технику Caterpillar. Его можно использовать с совместимым коммуникационным оборудованием, включая Caterpillar Communication Adapter III (CAT ET3).

Обслуживаете ли вы экскаваторы, фронтальные погрузчики, бульдозеры, промышленные двигатели или двигатели для дорожной техники Caterpillar — в этом руководстве объясняется, что может делать CAT ET 2026B, как подключить диагностический интерфейс, какое оборудование он поддерживает и что проверить перед покупкой.

Что такое Caterpillar Electronic Technician (CAT ET)?

Caterpillar Electronic Technician — это сервисный инструмент для Windows, который взаимодействует с электронными блоками управления (ECM) через поддерживаемые информационные шины транспортных средств и оборудования.

Современные двигатели и машины Caterpillar используют электронные системы управления для мониторинга производительности, регулирования работы двигателя, управления компонентами, связанными с выбросами, и контроля различных функций машины.

CAT ET предоставляет техническим специалистам доступ к диагностической информации, которая может быть недоступна через приборную панель машины.

Программное обеспечение может помочь в:

• Идентификации активных и ранее зарегистрированных диагностических кодов неисправностей
• Просмотре рабочих условий двигателя и машины в реальном времени
• Сравнении показаний датчиков и рабочих параметров
• Записи диагностических данных для последующего анализа

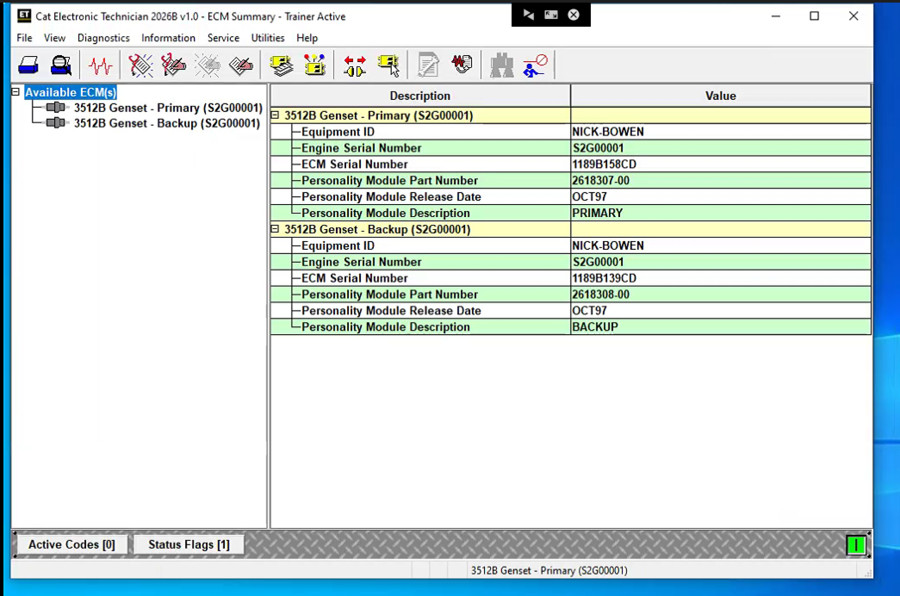

• Просмотре информации о конфигурации ECM
• Выполнении поддерживаемых диагностических тестов и калибровок
• Создании диагностических отчётов
• Выполнении допустимого flash-программирования ECM через WinFlash

Доступные функции зависят от модели машины, ECM, версии программного обеспечения, сервисных разрешений и конфигурации оборудования.

Для мастерских CAT ET особенно полезен при диагностике повторяющихся неисправностей двигателя, проблем со связью, отказов датчиков и проблем с производительностью электронных систем.

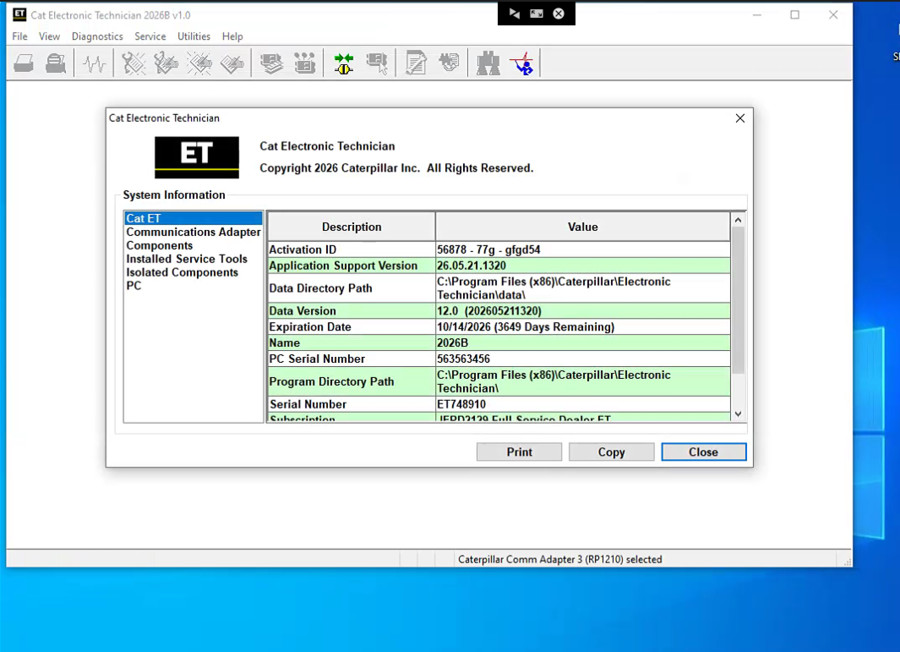

Обзор программного обеспечения CAT ET 2026B

CAT ET 2026B — это более новая версия программного обеспечения, чем CAT ET 2026A, 2025C и 2024C.

Серия программного обеспечения 2026B предназначена для электронно-управляемых продуктов Caterpillar, поддерживаемых соответствующей версией сервисного инструмента.

Технические характеристики программного обеспечения CAT ET 2026B

Поставляемый пакет CAT ET 2026B рекламируется со следующими языками интерфейса:

Английский, китайский, датский, французский, немецкий, итальянский, японский, португальский, русский и испанский.

Доступность языка следует подтвердить для фактического установщика и предоставленной лицензии.

Важно: Более новая версия программного обеспечения CAT ET не гарантирует автоматически совместимость с каждой старой машиной, каждым новым ECM или каждым коммуникационным адаптером.

Основные функции и диагностические возможности CAT ET 2026B

1. Чтение активных и сохранённых диагностических кодов неисправностей

CAT ET позволяет техническим специалистам выявлять диагностические состояния, о которых сообщают совместимые электронные блоки управления.

Активные диагностические коды указывают на неисправности, обнаруженные в данный момент, тогда как сохранённые коды предоставляют информацию о ранее зафиксированных состояниях.

В зависимости от ECM диагностическая информация может включать:

• Идентификацию диагностического кода
• Статус: активный или сохранённый
• Информацию о событии
• Количество возникновений
• Дополнительную рабочую информацию, связанную с зафиксированными неисправностями

Например, если у экскаватора Caterpillar наблюдается снижение мощности двигателя, технические специалисты могут проверить активные неисправности, просмотреть сохранённые события и сравнить параметры двигателя в реальном времени, прежде чем заменять компоненты.

Диагностический код идентифицирует affected цепь или состояние системы; он не обязательно доказывает, что отдельный датчик или компонент вышел из строя.

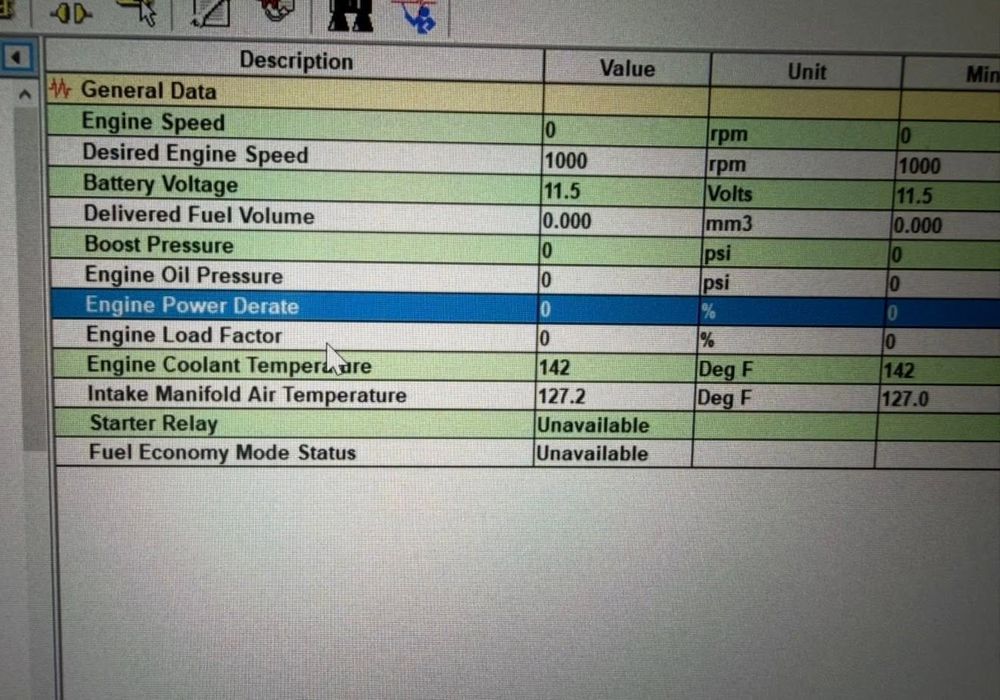

2. Мониторинг параметров двигателя и машины в реальном времени

CAT ET может отображать несколько рабочих параметров одновременно.

В зависимости от ECM и конфигурации машины доступные параметры могут включать:

• Частота вращения двигателя
• Температура охлаждающей жидкости
• Давление масла
• Давление топлива
• Давление во впускном коллекторе
• Давление наддува
• Напряжение датчика
• Состояние переключателя
• Нагрузка двигателя
• Параметры, связанные с послеобработкой

Технические специалисты могут сравнивать значения в реальном времени с соответствующими сервисными спецификациями Caterpillar, чтобы определить, являются ли рабочие условия нормальными.

3. Запись и построение графиков диагностических данных

Периодические проблемы часто трудно воспроизвести во время короткой проверки в мастерской.

CAT ET поддерживает запись и построение графиков доступных параметров состояния, позволяя техническим специалистам исследовать изменения с течением времени.

Это может быть полезно при изучении:

• Периодического снижения мощности двигателя
• Аномальные изменения температуры
• Колеблющиеся значения датчиков
• Нарушения давления топлива
• Неустойчивая работа двигателя под нагрузкой
• Неисправности, проявляющиеся только при определённых условиях эксплуатации

Записанная информация помогает техническим специалистам отличить проблему электрической или управляющей системы от механической неисправности.

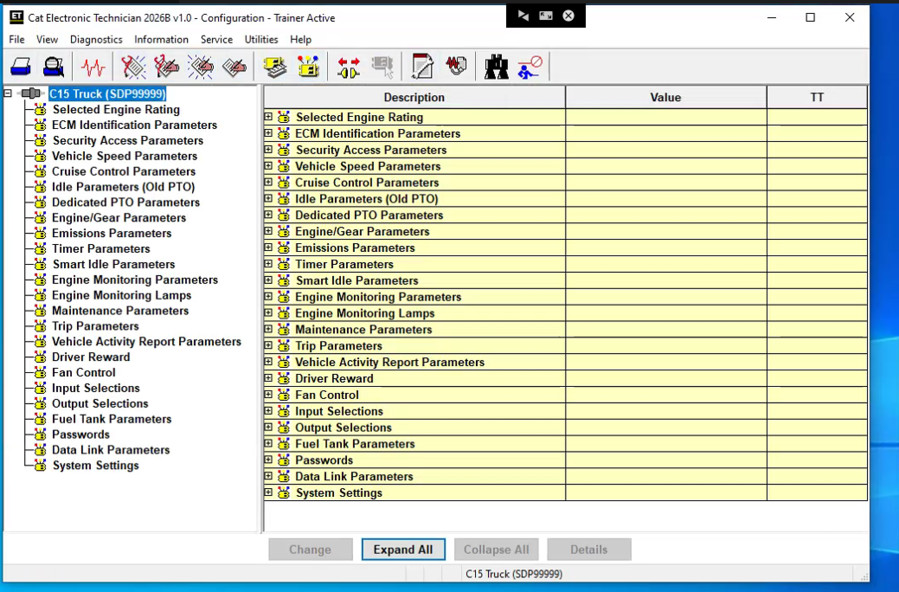

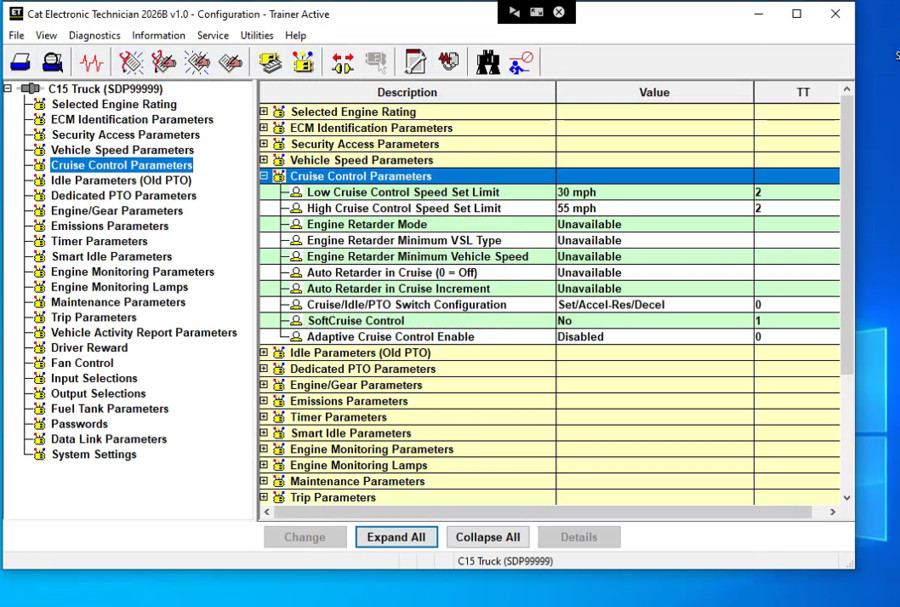

4. Просмотр и настройка параметров ECM

CAT ET может отображать информацию о конфигурации ECM и, при наличии соответствующих прав, позволять изменять поддерживаемые параметры.

Доступные настройки зависят от семейства двигателя и ECM.

Некоторые изменения конфигурации могут требовать дополнительной авторизации, заводских паролей или доступа к сервисным ресурсам Caterpillar.

Перед изменением конфигурации ECM техническим специалистам следует сохранить существующие настройки и обратиться к соответствующей сервисной документации.

5. Выполнение диагностических тестов и калибровок

CAT ET поддерживает различные диагностические тесты и процедуры калибровки для применимых машин и двигателей.

Примеры могут включать:

• Процедуры калибровки датчиков
• Тесты исполнительных механизмов
• Тесты функционирования компонентов
• Сервисные регулировки, связанные с ECM
• Специфичные для машины процедуры калибровки

Не каждый тест доступен для каждого изделия.

Следуйте точной сервисной процедуре, соблюдайте требования безопасности оборудования и убедитесь, что машина находится в требуемом рабочем состоянии перед началом любого активного теста.

6. Формирование диагностических отчётов

CAT ET может создавать сервисную информацию и диагностические отчёты, включая поддерживаемые отчёты о состоянии изделия.

Эти отчёты помогают мастерским документировать:

• Идентификацию машины
• Сведения об ECM
• Диагностические коды
• Информацию о конфигурации
• Состояние оборудования до ремонта
• Результаты после устранения неисправностей

Сохранение отчётов до и после особенно полезно при управлении техническим обслуживанием парка техники и документировании повторяющихся неисправностей оборудования.

CAT ET 2026B WinFlash: программирование ECM и обновления программного обеспечения

WinFlash — это функция программирования, доступная в поддерживаемых рабочих процессах Caterpillar Electronic Technician.

Её можно использовать для загрузки совместимых flash-файлов в подходящие ECM при наличии необходимого программного обеспечения, разрешений и ресурсов для программирования.

Типичные применения, связанные с программированием, могут включать одобренные обновления программного обеспечения ECM или сервисные процедуры после замены ECM.

Наличие WinFlash не означает, что CAT ET 2026B включает неограниченный доступ к программированию ECM.

Программирование может требовать правильного flash-файла, программных прав, заводской авторизации и других сервисных предварительных условий.

Важные меры предосторожности перед программированием ECM

1. Проверьте серийный номер машины и номер детали ECM.
2. Убедитесь, что flash-файл соответствует целевому ECM и применению.
3. Используйте стабильный внешний источник питания, подходящий для машины.
4. Используйте надёжное проводное соединение для связи.
5. Отключите спящий режим ноутбука и автоматические перезагрузки.
6. Сохраните доступную информацию о конфигурации и диагностике.
7. Следуйте применимым сервисным инструкциям Caterpillar.
8. Никогда не отключайте адаптер и не прерывайте питание во время программирования.

Прерванная или неправильная операция программирования может привести к тому, что ECM потеряет способность связываться или нормально функционировать.

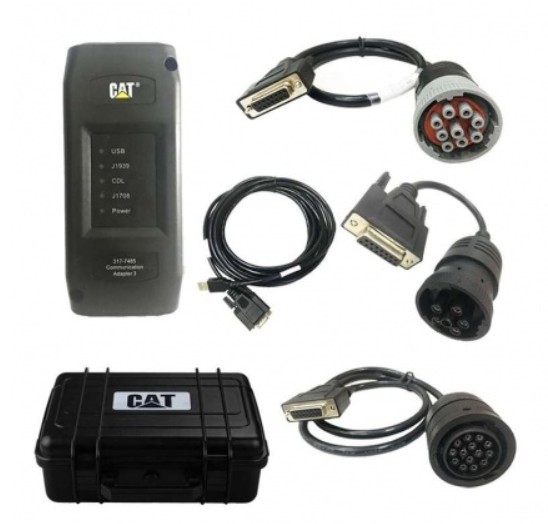

Caterpillar Communication Adapter III (CAT ET3): что это такое?

Caterpillar Communication Adapter III — это диагностический интерфейс связи, который подключает компьютер с совместимым сервисным программным обеспечением к электронно управляемой технике Caterpillar.

Он обеспечивает связь между CAT ET и электронными блоками управления машины.

Caterpillar Communication Adapter III обычно называют:

• CAT Comm Adapter 3
• CAT ET3 Adapter
• Caterpillar Diagnostic Adapter III
• Caterpillar Communication Adapter 3
• CAT Communication Adapter III

Семейство Communication Adapter III пришло на смену предыдущим поколениям коммуникационных адаптеров Caterpillar и поддерживает диагностическую связь через соответствующие каналы передачи данных.

Однако номера деталей, версии аппаратного обеспечения и производители могут различаться. Не следует автоматически предполагать, что продукт, описанный как адаптер ET3, является оригинальным оборудованием Caterpillar.

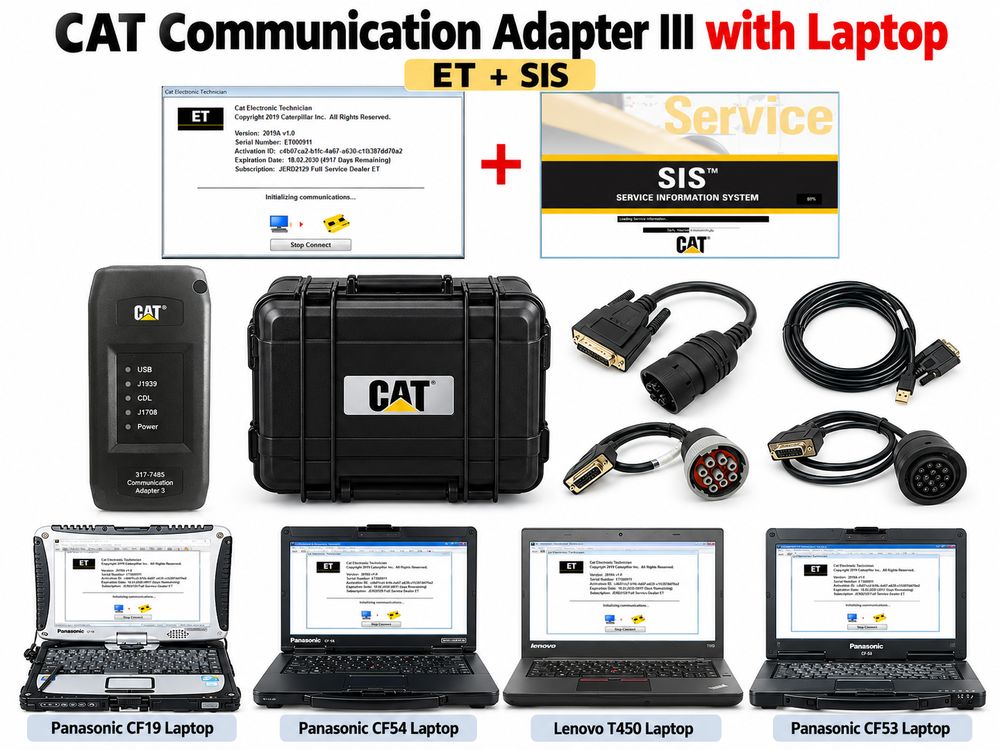

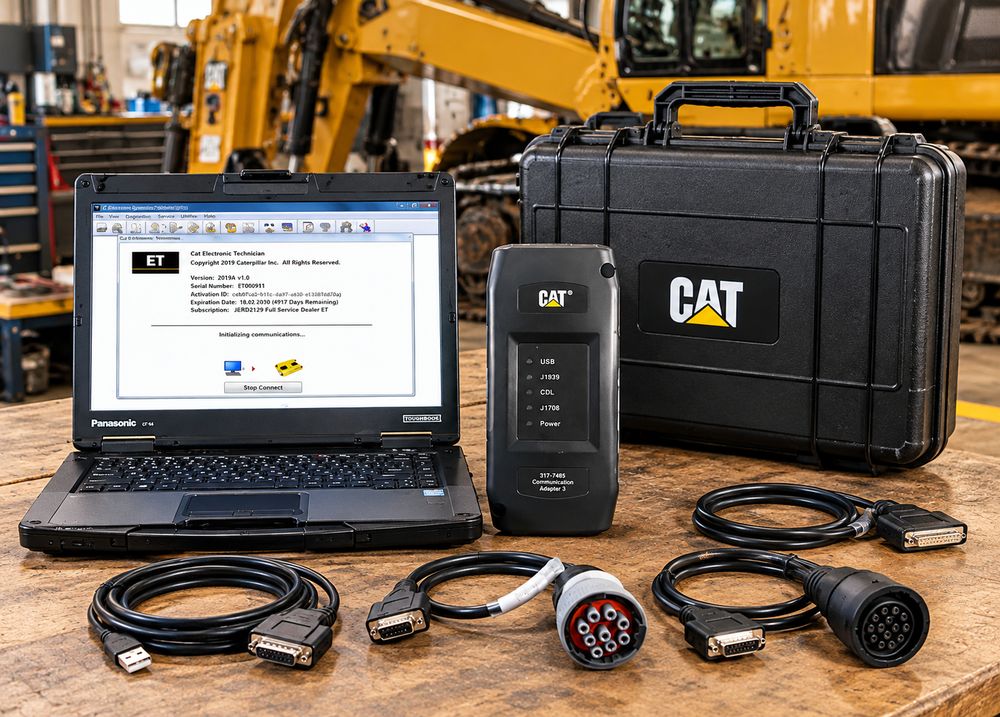

Состав комплекта CAT Communication Adapter III

В часто рекламируемый диагностический комплект CAT ET3 может входить:

В некоторых комплектах поставщиков указан номер детали Caterpillar 317-7485.

Перед заказом проверьте фактический номер детали аппаратного обеспечения, идентификацию адаптера, статус оригинального или неоригинального изделия, кабели и наличие программного обеспечения.

Оригинальный Caterpillar Communication Adapter 3 против неоригинальных адаптеров ET3

Не все продукты, продаваемые как CAT Communication Adapter III, идентичны.

Оригинальные интерфейсы Caterpillar и неоригинальные совместимые адаптеры могут различаться по конструкции, прошивке, требованиям к драйверам, поддерживаемым режимам связи и послепродажному обслуживанию.

Некоторые послепродажные устройства могут требовать дополнительных настроек драйвера или использовать другие варианты интерфейса связи.

Не предполагайте, что выбор более старого режима адаптера в CAT ET доказывает полную совместимость с более новыми системами машин.

Для критически важных мастерских применений подтвердите совместимость между требуемым оборудованием, ECM, драйвером и каналом передачи данных перед выбором интерфейса.

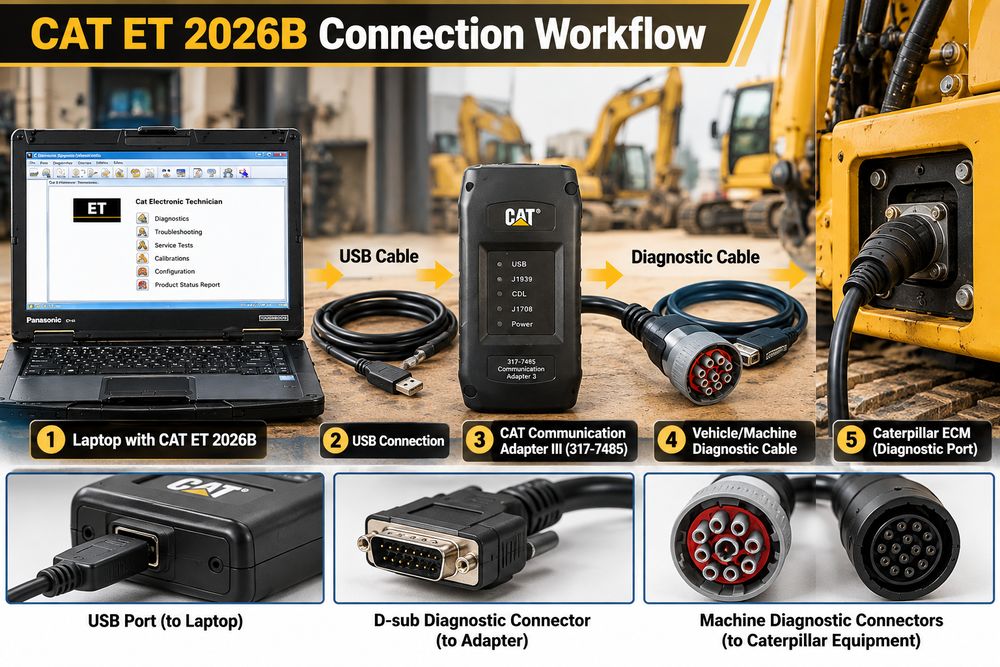

Как подключить CAT ET 2026B с Communication Adapter 3

Основной путь диагностической связи:

Ноутбук с Windows → CAT ET 2026B → USB-кабель → Communication Adapter III → Диагностический кабель → ECM оборудования Caterpillar

Шаг 1: Установите CAT ET 2026B

Установите соответствующий программный пакет CAT ET на совместимый компьютер с Windows.

Убедитесь, что установщик получен из авторизованного или надежного источника и что лицензия на программное обеспечение действительна.

Завершите необходимый процесс активации перед подключением к оборудованию.

Шаг 2: Установите драйвер Communication Adapter

Установите драйвер, поставляемый для конкретной модели адаптера.

Подключите адаптер к компьютеру с помощью USB-кабеля.

Проверьте Диспетчер устройств Windows или утилиту адаптера производителя, чтобы убедиться, что интерфейс связи обнаружен правильно.

Шаг 3: Подключите адаптер к оборудованию

Найдите диагностический разъем машины или двигателя.

Подключите соответствующий диагностический кабель между оборудованием и CAT Communication Adapter III.

Убедитесь, что кабель соответствует разъему и схеме канала передачи данных, требуемым оборудованием.

Включите электрическую систему машины, как требуется процедурой диагностики.

Шаг 4: Настройка параметров связи CAT ET

Запустите CAT ET и, при необходимости, остановите любую попытку автоматического подключения.

Для версий CAT ET, использующих традиционные меню настройки связи:

1. Откройте Utilities.
2. Выберите Preferences > Modify.
3. Откройте вкладку Communications.
4. Выберите Cat Comm Adapter 3 (RP1210), если доступно.
5. Подтвердите выбранный интерфейс.
6. Сохраните конфигурацию.

Названия меню и записи интерфейсов могут различаться в зависимости от версий программного обеспечения и драйверов.

Шаг 5: Проверка службы Dual Data-Link

Некоторые системы Caterpillar используют более одной электронной линии передачи данных.

Где применимо, убедитесь, что параметр Enable Dual Data-Link Service включён.

Если функция отключена, когда машина требует связи по нескольким линиям передачи данных, некоторые ECM могут не обнаруживаться.

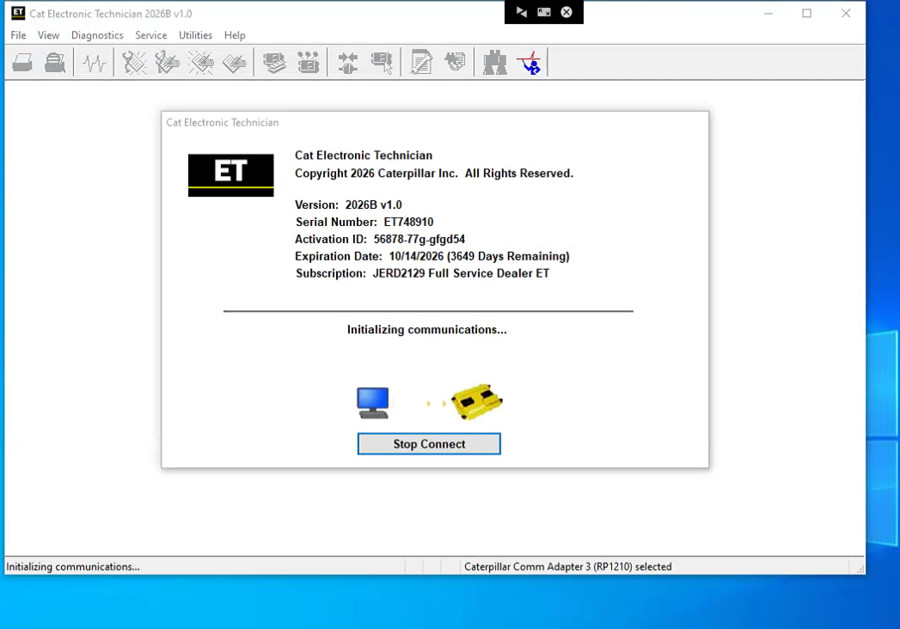

Шаг 6: Подключение к ECM

Инициируйте связь через CAT ET.

После установления соединения просмотрите обнаруженные ECM и доступные диагностические функции.

Начните с сохранения диагностического отчёта и записи активных и сохранённых кодов неисправностей, прежде чем вносить изменения.

Требования к ПК для CAT ET 2026B

Оригинальные интерфейсы Caterpillar и совместимые адаптеры сторонних производителей могут различаться по конструкции, прошивке, требованиям к драйверам, поддерживаемым режимам связи и послепродажному обслуживанию.

Примечания по совместимости с Windows

Windows 11: Перед установкой проверьте точную сборку CAT ET, пакет драйверов и архитектуру системы.

Windows 10: Может поддерживаться в совместимых выпусках, но также необходимо учитывать поддержку безопасности операционной системы и программные предварительные требования.

Windows 8/8.1: Некоторые пакеты поставщиков указывают совместимость, но Microsoft больше не поддерживает эти операционные системы. Они не рекомендуются для нового компьютера мастерской.

Windows 7: Не рекомендуется для CAT ET 2026B и больше не поддерживается требованиями современных выпусков CAT ET.

Компьютеры на базе ARM: Не следует предполагать совместимость устройств с процессорами Snapdragon или аналогичными ARM, даже если доступна эмуляция Windows.

Для новой организации мастерской современный ноутбук на базе Intel или AMD с Windows 11 Pro, как правило, является более практичной отправной точкой, при условии поддержки драйвера выбранного адаптера.

Адаптеры связи для CAT ET 2026B

Совместимость аппаратного обеспечения связи особенно важна при использовании CAT ET с различными типами оборудования Caterpillar.

Сторонний адаптер, успешно взаимодействующий с двигателем дорожной техники, может не поддерживать те же диагностические функции на внедорожной машине.

Для смешанных парков перед покупкой уточните фактические модели машины и двигателя.

Поддерживаемые двигатели и машины Caterpillar

CAT ET используется для широкого спектра электронно-управляемых продуктов Caterpillar, но охват необходимо проверять по ECM и применению оборудования, а не только по категории машины.

Применения двигателей и силовых систем Caterpillar

Соответствующие группы продуктов включают:

• Промышленные двигатели
• Производство электроэнергии
• Судовые двигатели и силовые системы
• Применения в нефтегазовой отрасли
• Поддерживаемые двигатели дорожной техники
• Другие электронно-управляемые применения двигателей Cat

Строительная и тяжёлая техника Caterpillar

Потенциальные категории применения включают:

Функциональность CAT ET может значительно различаться между моделями и электронными системами. Некоторые механические или более старые машины могут обеспечивать ограниченную или нулевую функциональность электронной диагностики.

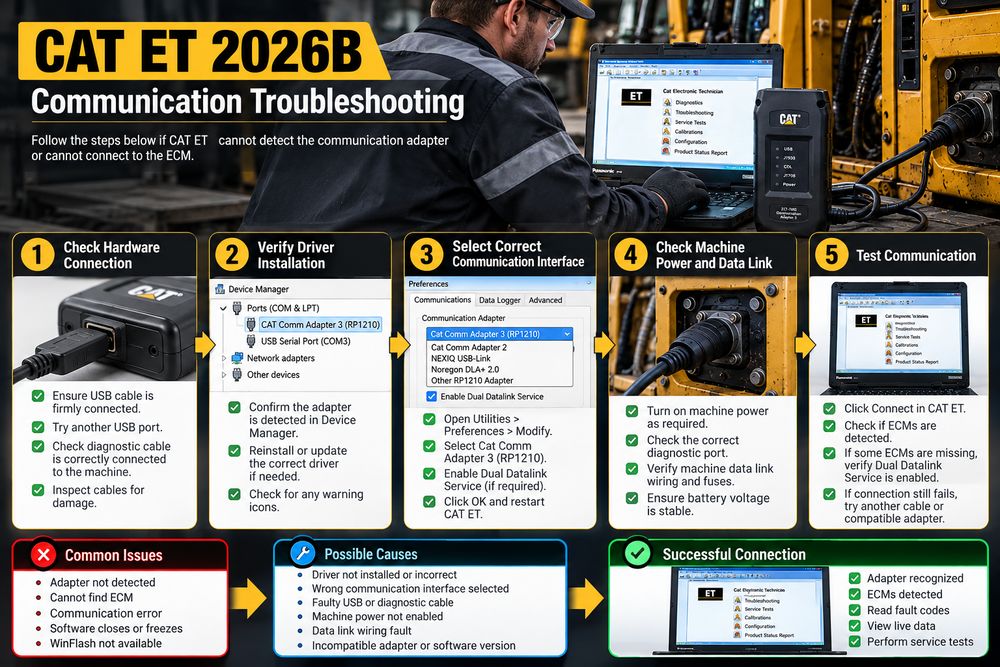

Устранение неполадок CAT ET 2026B: распространённые проблемы подключения и установки

Проблема 1: CAT ET не обнаруживает адаптер связи

Возможные причины:

• Неправильный или отсутствующий драйвер
• Повреждённый USB-кабель
• Неподдерживаемая версия драйвера
• Неверный выбор интерфейса связи
• Неисправное USB-подключение

Рекомендуемые проверки:

1. Убедитесь, что адаптер получает питание.
2. Подключите USB-кабель напрямую к ноутбуку.
3. Проверьте диспетчер устройств Windows.
4. Установите или восстановите правильный драйвер.
5. Проверьте выбор связи в CAT ET.
6. Перезапустите CAT ET и повторите попытку связи.

Проблема 2: CAT ET обнаруживает адаптер, но не может найти ECM

Возможные причины включают:

• Неправильный диагностический кабель
• Питание оборудования не включено
• Неисправность проводки линии передачи данных
• Неподдерживаемый ECM или протокол
• Неверный выбор адаптера
• Проблемы конфигурации нескольких линий передачи данных

Начните с проверки диагностического разъёма машины, источника питания, соединений заземления и конфигурации связи.

Если отсутствуют только некоторые ECM, проверьте, требуется ли для машины связь по двум линиям передачи данных.

Проблема 3: Ошибки Microsoft Visual C++ или DLL

При некоторых установках могут появляться ошибки, связанные с компонентами среды выполнения, например:

• mfc140u.dll
• api-ms-win-crt-runtime

Эти сообщения могут указывать на отсутствующие, повреждённые или несовместимые зависимости среды выполнения Microsoft.

Загрузите соответствующий Microsoft Visual C++ Redistributable с сайта Microsoft, восстановите или установите необходимые пакеты и перезапустите программное обеспечение.

Не загружайте отдельные файлы DLL со сторонних сайтов.

Проблема 4: CAT ET отключается во время диагностики

Прерывистая связь может быть вызвана:

• Ослабленными разъёмами
• Повреждёнными кабелями линии передачи данных
• Нестабильным напряжением оборудования
• Неисправным аппаратным обеспечением адаптера
• Управлением питанием ноутбука
• Электрическими помехами или проблемами проводки линии передачи данных

Попробуйте прямое USB-подключение, осмотрите кабели и убедитесь в стабильном питании.

Не пытайтесь программировать ECM, пока проблема связи не устранена.

Проблема 5: WinFlash недоступен или программирование не удаётся

Сначала убедитесь, что выбранный ECM поддерживает данную операцию и что доступны правильные права на программное обеспечение, файл прошивки и авторизация.

Также подтвердите идентификацию ECM, конфигурацию оборудования, коммуникационное оборудование и требования к питанию при программировании.

Не пытайтесь многократно прошивать без диагностики причины сбоя.

CAT ET 2026B в сравнении со старыми версиями Caterpillar ET

Основная причина рассмотреть обновление — работа с более новым выпуском сервисного инструмента и его поддерживаемой средой приложений.

Одни только номера версий не подтверждают, что была добавлена конкретная диагностическая или программирующая функция.

Перед обновлением подумайте, поддерживает ли ваше существующее программное обеспечение требуемую машину, поддерживает ли новый выпуск ваш адаптер и совместима ли более новая среда установки с вашим цеховым компьютером.

Где купить программное обеспечение CAT ET 2026B и диагностическое оборудование

Если вы готовите диагностическую рабочую станцию Caterpillar, совместный подбор совместимого программного обеспечения, коммуникационного оборудования, кабелей и компьютерной техники может упростить настройку.

Диагностическое программное обеспечение CAT ET 2026B

Это предложение актуально для клиентов, ищущих программный пакет CAT ET.

Перед заказом уточните точную сборку 2026B, условия лицензии, метод активации, требования к компьютеру и поддержку установки.

CAT Communication Adapter III

CAT Communication Adapter III с ноутбуком

Комплектная диагностическая рабочая станция может подойти техникам, которые предпочитают пакет с ноутбуком, программным обеспечением и интерфейсом, а не покупку каждого компонента отдельно.

Перед покупкой уточните тип адаптера, точную модель компьютера, установленное программное обеспечение, кабели и включённую поддержку.

Нужна диагностическая конфигурация CAT ET 2026B? Ознакомьтесь с доступными конфигурациями продуктов OBD2TOOL и проверьте совместимость с вашим двигателем или машиной Caterpillar перед заказом.

Часто задаваемые вопросы о CAT ET 2026B

Что такое CAT ET 2026B?

CAT ET 2026B — это версия программного обеспечения Caterpillar Electronic Technician, используемая для поддерживаемой диагностики ECM, мониторинга данных в реальном времени, сервисных тестов, конфигурации и некоторых авторизованных операций программирования.

Работает ли CAT ET 2026B с Windows 11?

Совместимость с Windows 11 зависит от конкретной сборки программного обеспечения и драйвера адаптера связи. Перед установкой убедитесь в поддержке вашей архитектуры Windows и лицензии.

Может ли CAT ET 2026B диагностировать экскаваторы Caterpillar?

Он может диагностировать поддерживаемые экскаваторы Caterpillar с электронным управлением через соответствующее коммуникационное оборудование. Конкретный охват ECM и функций зависит от модели и конфигурации машины.

Какой адаптер нужен для CAT ET 2026B?

Совместимый Caterpillar Communication Adapter III — распространённый выбор. Некоторые поддерживаемые сторонние интерфейсы RP1210 также могут работать для отдельных применений, особенно для двигателей на шоссейных грузовиках.

Может ли CAT ET 2026B программировать ECM?

CAT ET включает функциональность WinFlash для поддерживаемых применений. Программирование требует правильных flash-файлов, совместимого оборудования, авторизации и всех применимых сервисных предварительных условий.

Совместим ли CAT ET 2026B с NEXIQ USB-Link 3?

Совместимость возможна для некоторых применений на шоссейных грузовиках, в зависимости от драйвера адаптера и ECM. Не следует предполагать полный охват внедорожной техники.

Включает ли CAT ET 2026B руководства по ремонту CAT SIS?

CAT ET и CAT SIS — это разные сервисные ресурсы. CAT ET — это прежде всего инструмент диагностики и обслуживания ECM, тогда как информационные системы обслуживания Caterpillar предоставляют процедуры ремонта и техническую документацию. Доступ к CAT SIS не включается автоматически в программное обеспечение CAT ET.

Могу ли я установить CAT ET 2026B более чем на один ноутбук?

Ограничения установки и активации зависят от предоставленной лицензии и программного пакета. Перед покупкой уточните, поддерживает ли лицензия один компьютер, несколько устройств или дополнительные активации.

Можно ли скачать CAT ET 2026B бесплатно?

Наличие установочного пакета не обязательно включает действующую лицензию или право на активацию. Получайте установщик и авторизацию программного обеспечения из легитимных источников и проверяйте все требования лицензирования.

Заменяет ли CAT ET 2026B CAT ET 2025C?

CAT ET 2026B — более новая версия, но должен ли он заменять существующую установку CAT ET 2025C, зависит от требуемого охвата оборудования, программной среды и лицензионных договорённостей.

Заключение

CAT ET 2026B — это профессиональный вариант диагностического программного обеспечения для техников, обслуживающих двигатели и машины Caterpillar с электронным управлением.

С совместимым CAT Communication Adapter III он обеспечивает ключевые диагностические возможности, включая анализ кодов неисправностей, данные о работе в реальном времени, информацию о конфигурации ECM, поддерживаемые калибровки, диагностическое тестирование и сервисную отчётность.

Для ремонтных мастерских и операторов парка техники самое важное решение при покупке — это не просто выбор самого нового номера версии. Это обеспечение совместной работы программного обеспечения, адаптера, операционной системы, каналов передачи данных оборудования и требуемых сервисных разрешений.

Ознакомьтесь с программным обеспечением CAT ET 2026B и диагностическим оборудованием Caterpillar на OBD2TOOL.

Отказ от ответственности: CAT, Caterpillar и Electronic Technician являются товарными знаками Caterpillar Inc. Совместимость оборудования, лицензирование программного обеспечения, диагностические функции и разрешения на программирование должны быть проверены для каждого конкретного применения. Сторонние продукты не обязательно производятся, одобряются или авторизуются компанией Caterpillar.
