Руководство по разъему для программирования Delphi MT62.1G ECU с использованием Xhorse VVDI Prog

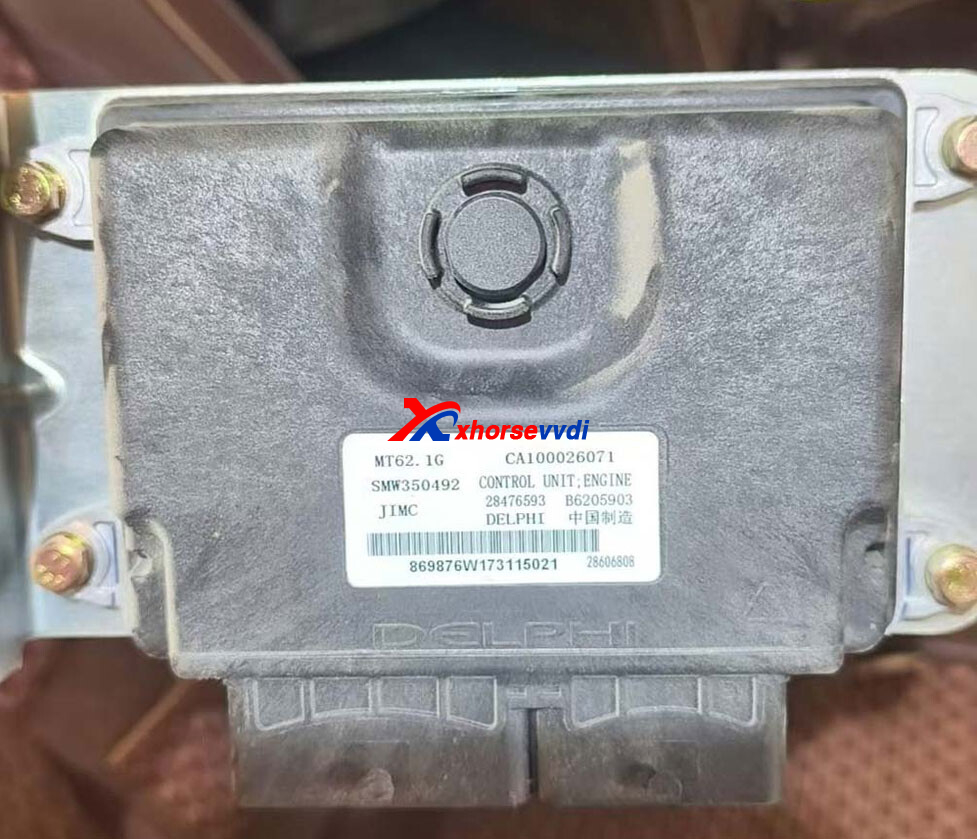

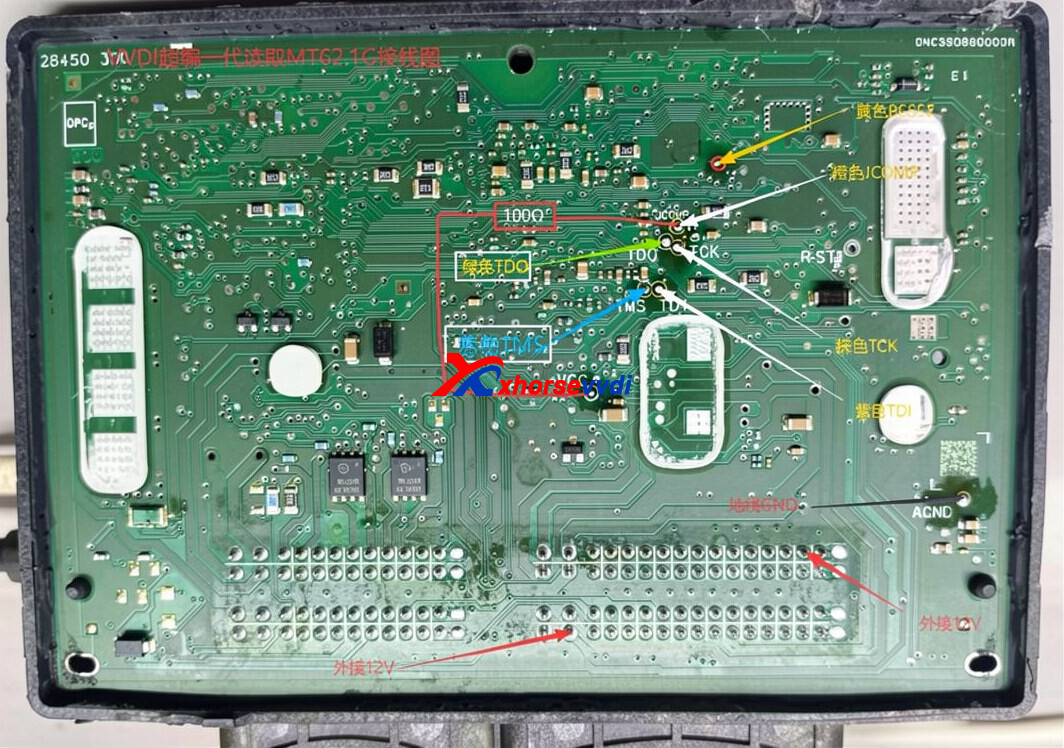

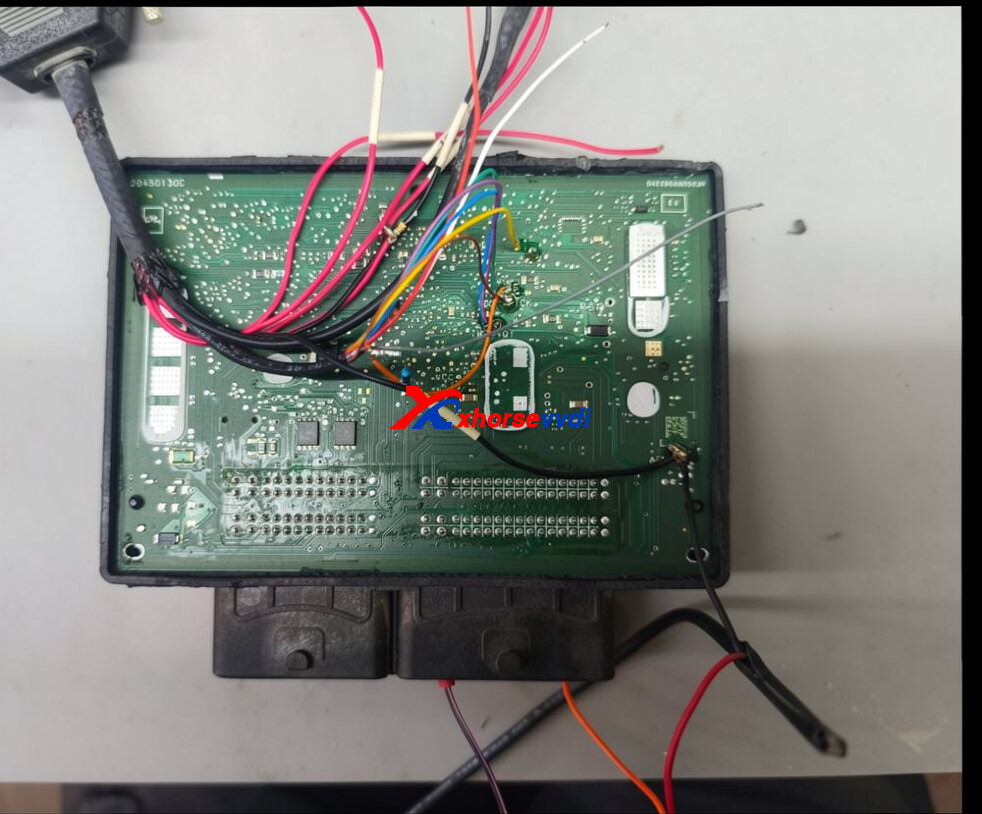

Вот схема подключения Xhorse VVDI Prog для блока управления Delphi MT62.1G. Внимательно проверьте распиновку, чтобы избежать ошибок при подключении и чтении/записи данных.

Жёлтый - RESET
Оранжевый - JCOMP
Коричневый - TCK
Фиолетовый - TDI
Чёрный - GND
Зелёный - TDO
Синий - TMS

Подключите резистор на 100 ом между JCOMP и VCC.

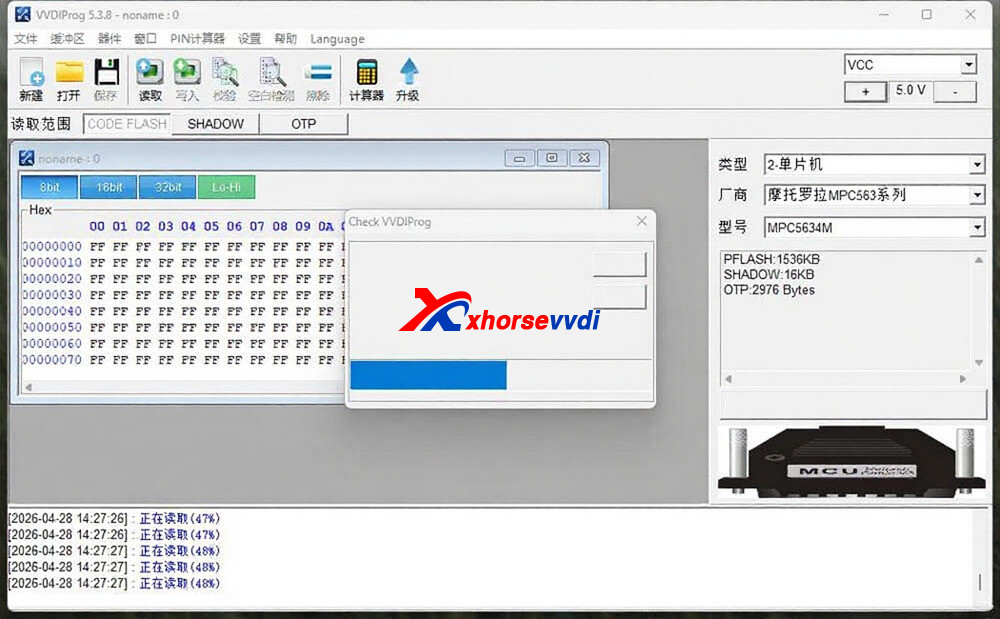

В VVDI Prog перейдите к:
2-Микроконтроллер → Motorola MPC563 Серия → MPC5634M
