В этом руководстве объясняется, как считать блок управления двигателем с BMW X1 2018 года с двигателем B38, оснащённым Bosch MG1CS201 TC298TP, с помощью Xhorse Multi-Prog.
Перед началом: подтвердите информацию об ECU
Точная идентификация ECU необходима перед началом работы. Внимательно проверьте номер детали ECU, номер аппаратной части и версию программного обеспечения, так как различные варианты Bosch ECU могут использовать разные схемы подключения, распиновку и процедуры связи.
Шаг 1: Снимите и осмотрите ECU
Безопасно снимите ECU с автомобиля после отключения аккумулятора. Проверьте модуль на наличие физических повреждений, коррозии или следов предыдущего ремонта. Очистите поверхность ECU и запишите всю идентификационную информацию с этикетки.
Шаг 2: Настройте Xhorse Multi-Prog

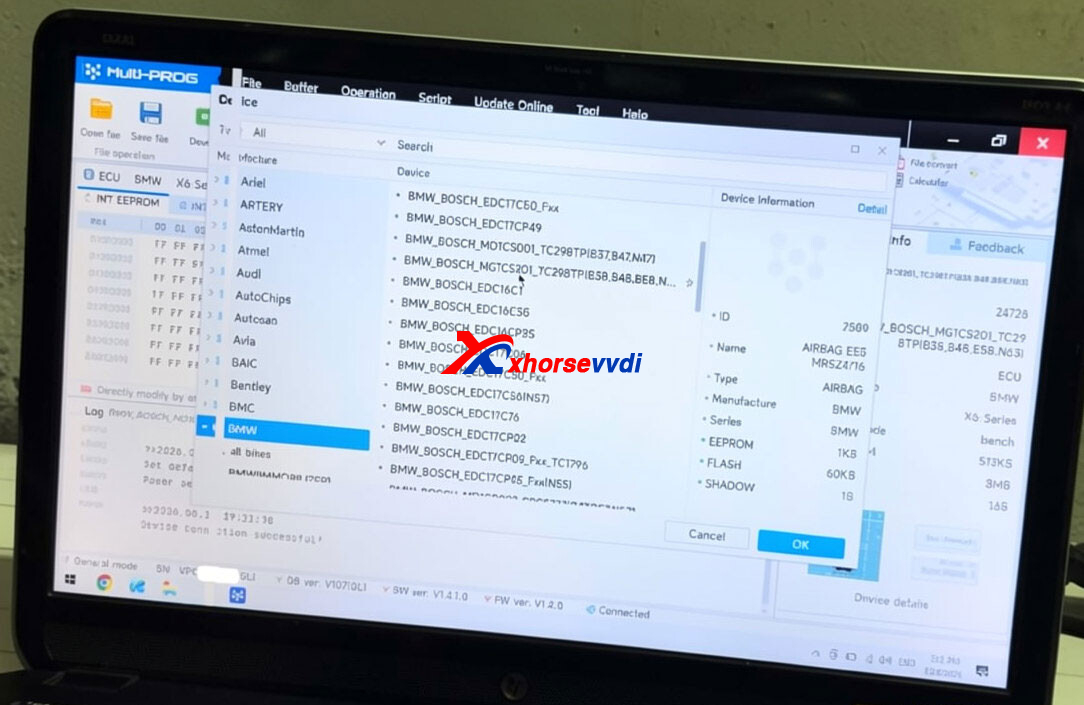

Подключите Xhorse Multi-Prog и убедитесь, что его программное обеспечение и база данных обновлены. Выберите соответствующий ECU Bosch MG1CS201 в программном обеспечении, затем проверьте выбранную информацию об ECU и метод подключения перед началом операции считывания.
Шаг 3: Выберите подходящий метод подключения

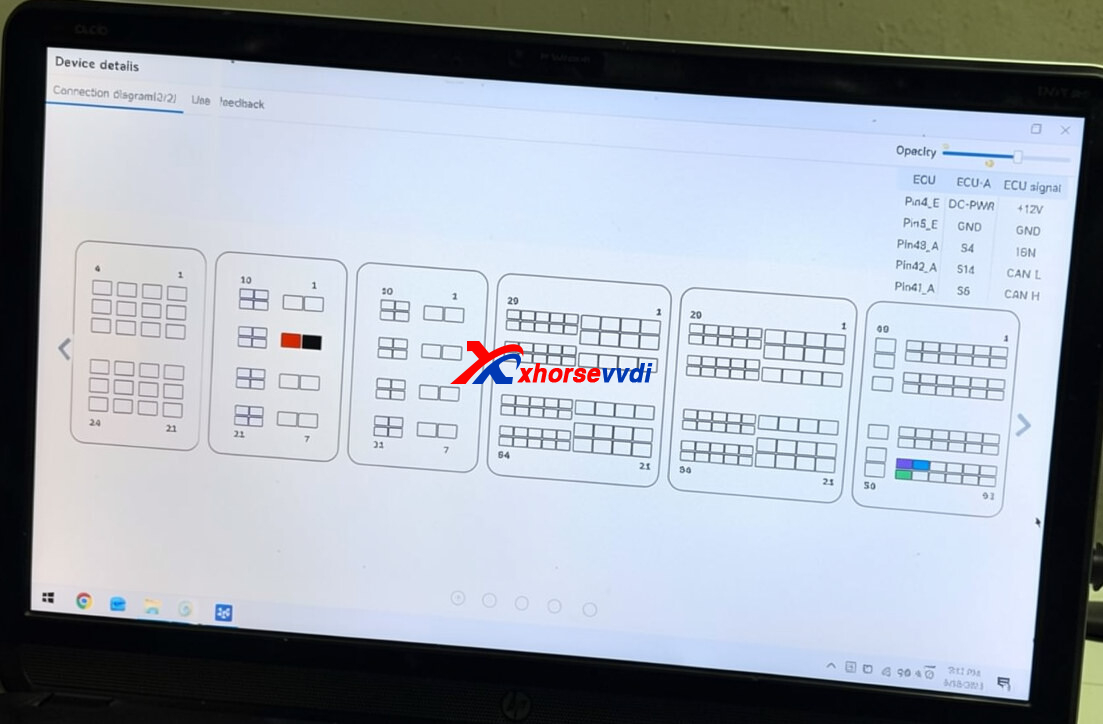

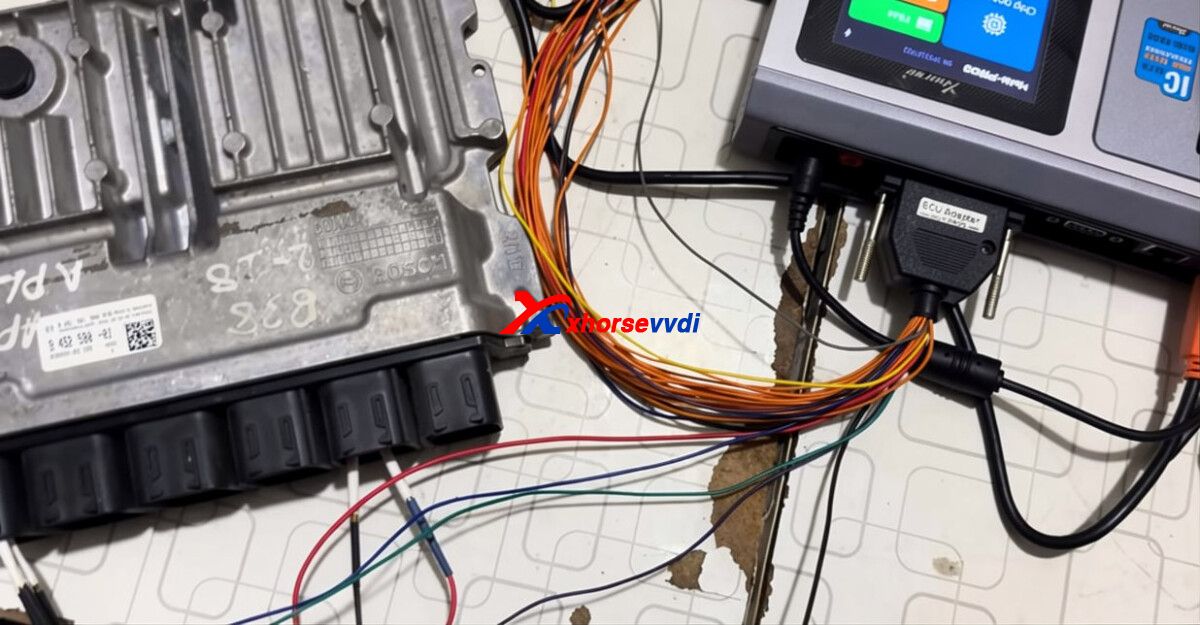

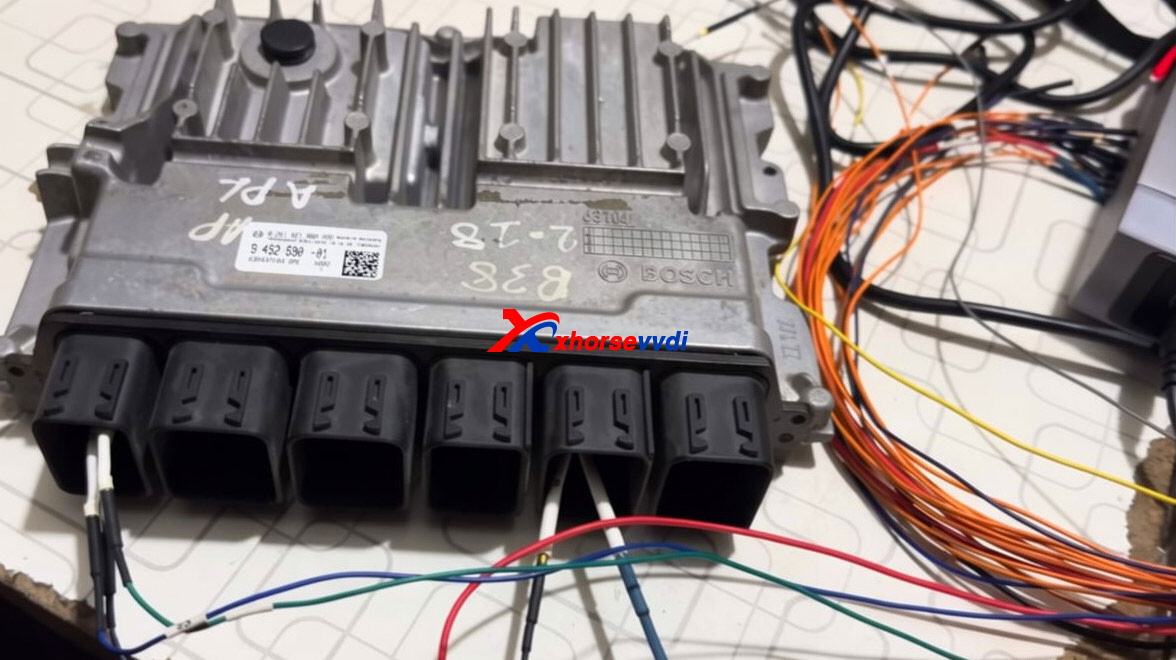

В зависимости от конкретной версии ECU вам может потребоваться использовать режим на стенде или подключиться напрямую к печатной плате после вскрытия ECU. Всегда обращайтесь к официальной схеме подключения в программном обеспечении программатора и убедитесь, что подключения питания и связи выполнены правильно.
По возможности используйте стабильный регулируемый источник питания. Нестабильное напряжение может вызвать сбои связи или повреждение данных во время процесса считывания. Перед подачей питания на ECU ещё раз проверьте все соединения.
Шаг 4: Подключение к ECU и чтение данных

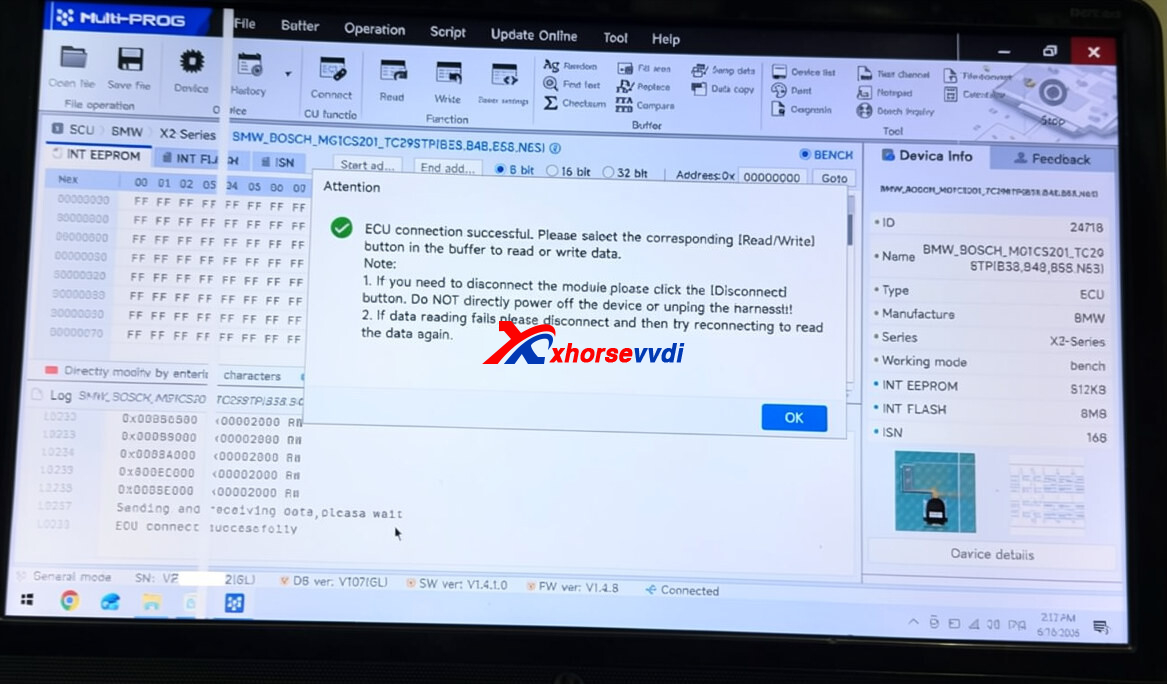

После проверки всех соединений включите ECU и используйте Multi-Prog для установления связи. После успешного подключения программное обеспечение отобразит идентификационные данные ECU, включая номера аппаратного и программного обеспечения.
Если поддерживается, выполните полное резервное копирование перед внесением любых изменений. Надёжно сохраните исходные данные и держите несколько резервных копий, чтобы обеспечить возможность восстановления исходных данных ECU при необходимости.
Шаг 5: Следите за процессом чтения
Во время процесса чтения поддерживайте стабильность питания, USB-кабеля и соединений связи. Не прерывайте и не отключайте кабели, так как это может привести к сбою чтения данных или неполным данным. Следите за прогрессом и дождитесь, пока программное обеспечение подтвердит успешное завершение операции.

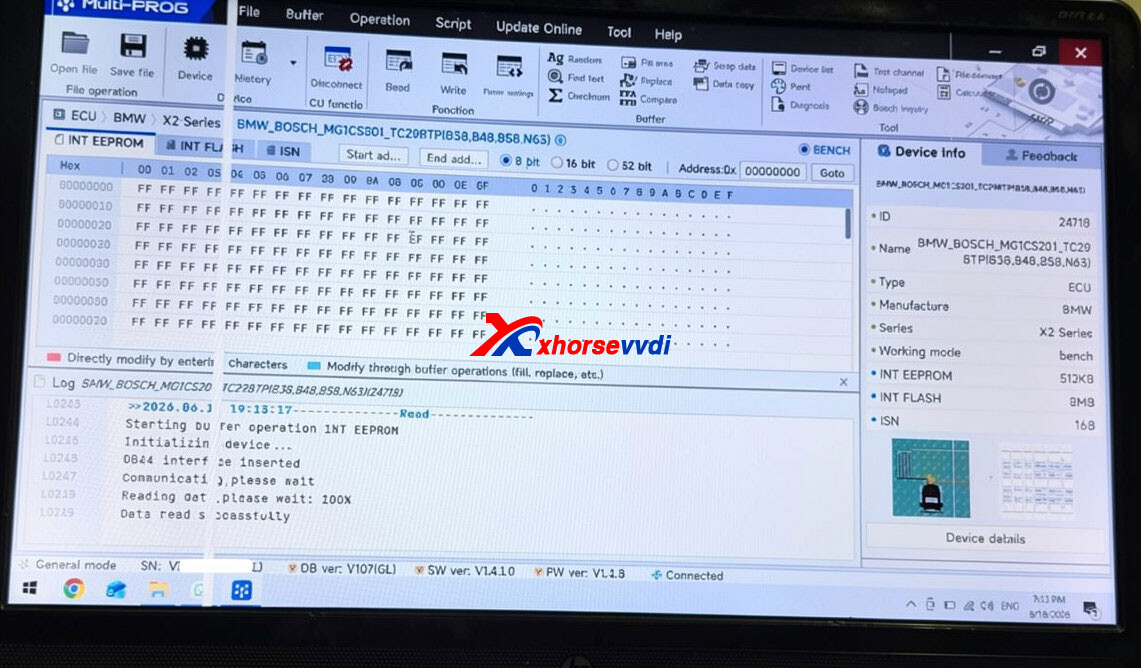

Чтение EEPROM.

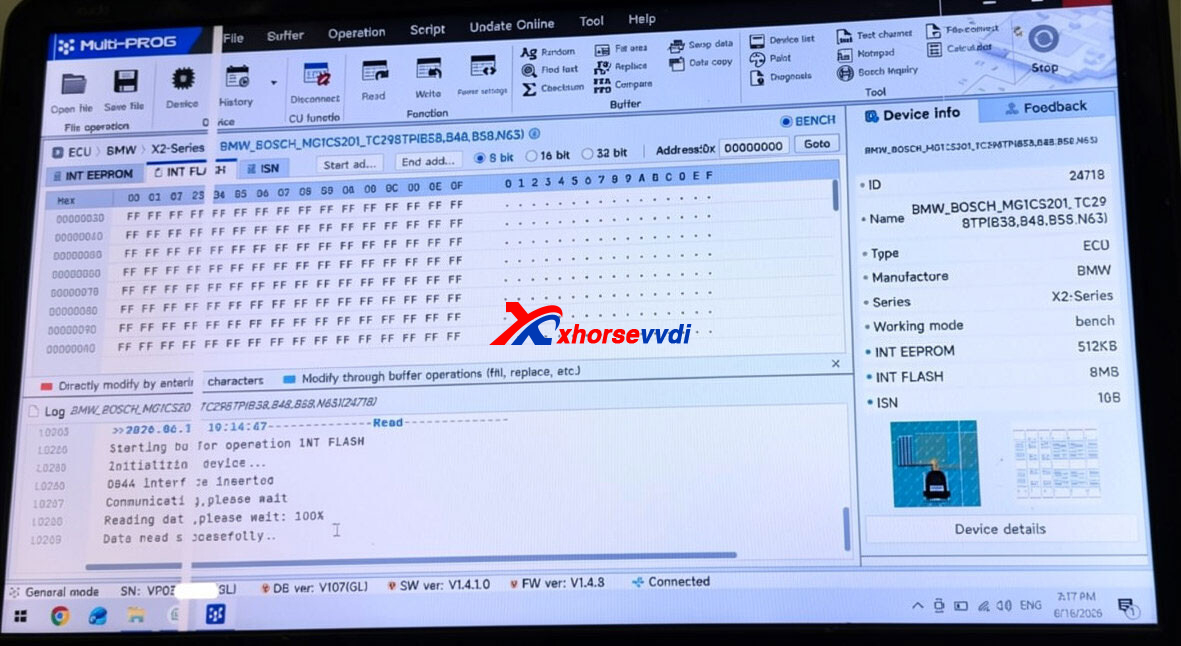

Чтение Flash.
Чтение кода ISN.
Шаг 6: Сохраните и проверьте ваши файлы
После завершения процесса чтения сохраните файлы, используя четкие и описательные имена, включающие ключевые детали, такие как модель автомобиля, двигатель, номер ECU и дату. Это помогает поддерживать порядок в файлах и облегчает будущую диагностику или восстановительные работы.
Если программное обеспечение предоставляет функцию проверки, используйте её для проверки сохраненных данных. Убедитесь, что размер файла и статус чтения соответствуют ожидаемым значениям для выбранного ECU.
