Чтобы подключить Xhorse Multi-Prog к адаптеру SOP44 (например, к плате адаптера VH24 или VH30), необходимо заменить внутреннюю плату адаптера по умолчанию внутри устройства.
Пошаговое руководство по подключению

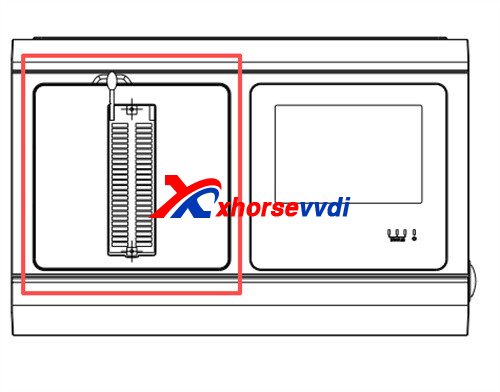

1.Откройте устройство:
Снимите магнитный экран на верхней части блока Multi-Prog.
Открутите четыре винта, крепящие плату адаптера интерфейса VH13 по умолчанию, которая установлена предварительно.
2.Извлеките адаптер по умолчанию:
Аккуратно потяните вверх за штырьки платы VH13, чтобы отсоединить и извлечь её из внутреннего слота.
3.Припаяйте чип: Припаяйте целевую микросхему флеш-памяти SOP44 (например, AM29F400BB) к designated pinout position на плате адаптера SOP44.

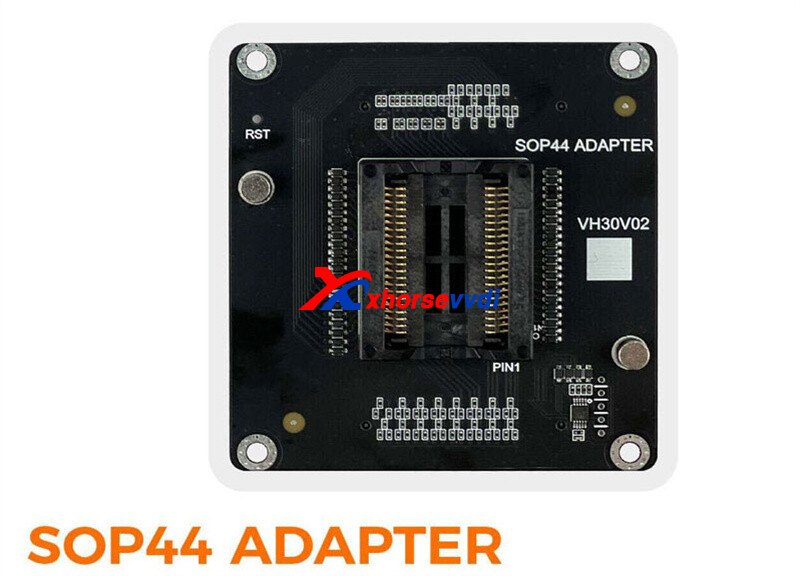

4.Установите адаптер SOP44:

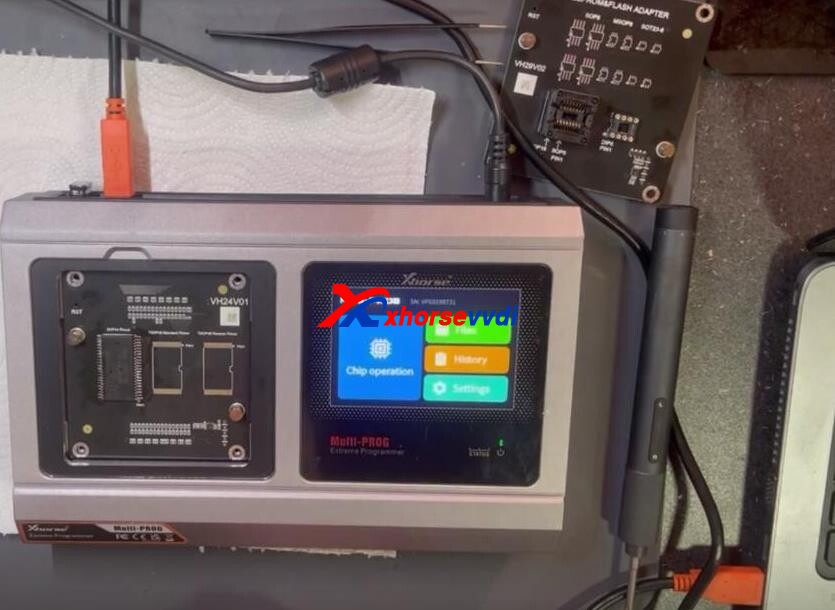

Вставьте плату адаптера SOP44 (например, VH24 или VH30) в слот Multi Prog
Убедитесь, что она плотно подключена и правильно выровнена в верхнем левом углу области разъёма.
5.Соберите корпус: Установите магнитный экран и корпус обратно надёжно.
